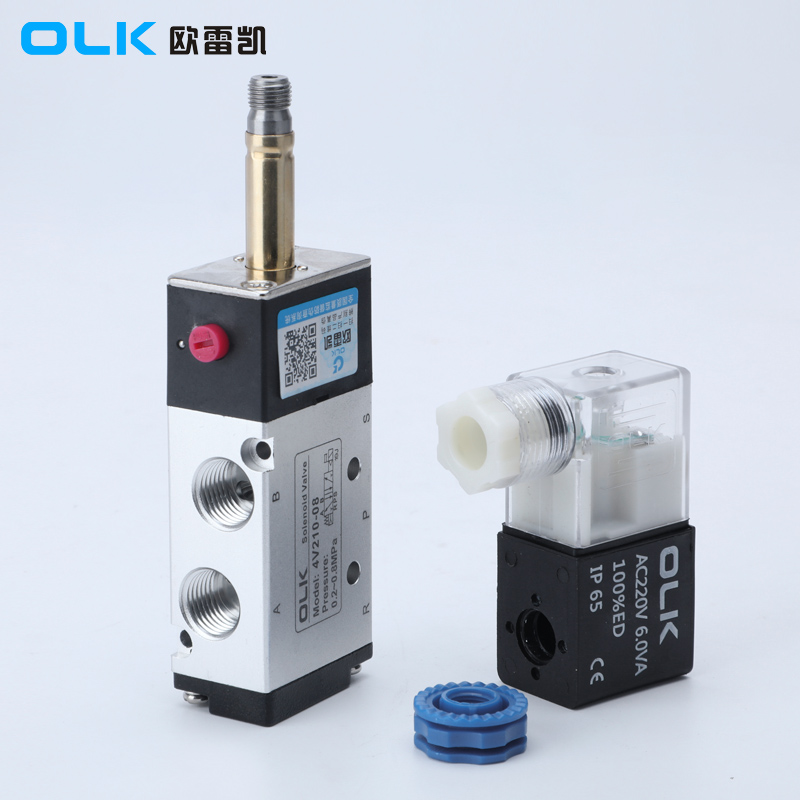

Différence entre les trois types de vannes 5/3Électrovannes
Lors de la commande 5/3électrovannes, outre la commande électrique simple et double, il existe trois configurations : C (centre fermé à double solénoïde 5/3 voies), E (centre d'échappement à double solénoïde 5/3 voies) et P (pression à double solénoïde 5/3 voies). centre).
| 5/3 voiesélectrovannesymbole | Code de commande |
|
|
 |

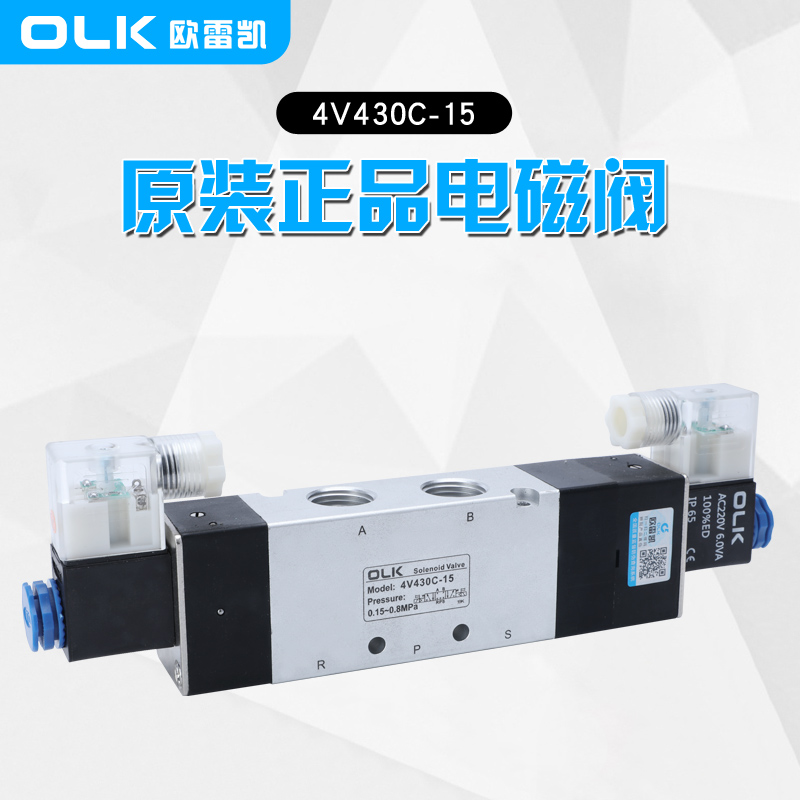

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
Double solénoïde 5/3 voies centre fermé |
Vanne 5/3 en position normalement fermée. |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
Centre d'échappement 5/3 voies à double solénoïde |
Vanne 5/3 en position normalement ouverte. |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
Centre de pression à double solénoïde 5/3 voies |
Vanne 5/3 en position échappement. |
Pression au port P (pression d'alimentation) :
Il s’agit de la pression au port d’entrée de l’électrovanne (généralement étiqueté P). Cette pression est la force motrice permettant de contrôler le débit de fluide lorsque la vanne s'ouvre ou se ferme.
Dans la configuration du centre de pression, la pression au port d'entrée (P) est plus élevée qu'aux autres ports (tels que A ou B), et le système de contrôle dirige cette pression vers le canal approprié.
Échappement en position médiane :
Ceci décrit l'état duélectrovannelorsqu'il est en position médiane. Pour les électrovannes à trois positions, lorsque le tiroir est en position médiane, tous les ports (tels que P, A et B) peuvent être interconnectés, ou des ports spécifiques peuvent former un chemin de fuite.
Dans une configuration d'échappement typique en position médiane, la pression des orifices A ou B peut revenir à l'orifice d'échappement (généralement étiqueté R ou T), libérant ainsi la pression. Cette conception est utilisée dans certaines applications pour empêcher une accumulation excessive de pression dans le système lorsqu'aucun signal de commande n'est présent.
Centre fermé :
Dans la configuration à centre fermé, tous les ports de l'électrovanne sont scellés lorsqu'ils sont en position médiane, ce qui signifie qu'aucun fluide ne peut circuler à travers les ports.
Cette conception est généralement utilisée dans les situations où il est nécessaire de maintenir la pression ou d'empêcher un écoulement de fluide indésirable lorsque le système est en position médiane.
Résumé:
Centre de pression : fait référence à la pression appliquée auélectrovanneentrée.
Centre d'échappement : décrit un état dans lequel le fluide peut être évacué d'un ou plusieurs ports en position médiane.
Centre fermé : décrit un état dans lequel tous les ports sont scellés, empêchant l'écoulement du fluide en position médiane.
Avantages d'une électrovanne 5/3 par rapport à une électrovanne 5/2 :
Plusieurs options de position intermédiaire :
Une électrovanne 5/3 a trois positions de travail, la position médiane étant configurable à différents états (tels que pression, échappement ou fermé).
Cette flexibilité permet de maintenir la pression, d'évacuer la pression ou de sceller complètement le système lorsque la vanne est désactivée ou en situation d'urgence, offrant ainsi davantage d'options de contrôle pour diverses applications.
Sécurité et contrôle améliorés :
L'électrovanne 5/3 peut choisir de maintenir la pression ou la pression d'échappement en position médiane, offrant ainsi une protection dans les applications critiques pour la sécurité contre les actions involontaires. Par exemple, en cas de panne de courant ou de perte du signal de commande, la sélection d'une position médiane appropriée peut protéger l'équipement et le personnel.
Une électrovanne 5/2, en cas de perte de signal, ne peut que revenir à sa position d'origine et ne peut pas offrir une protection similaire.
Prévention des impacts de cylindres :
La position médiane d'une électrovanne 5/3 peut être utilisée pour atténuer l'impact sur le cylindre lors d'un changement de direction. Par exemple, la sélection d’une position médiane de type échappement peut permettre une libération partielle de la pression lors du changement de direction, évitant ainsi les impacts dus à un arrêt ou un démarrage soudain, prolongeant ainsi la durée de vie de l’équipement.
Un 5/2électrovannene dispose pas de cette fonctionnalité, car il ne peut basculer que rapidement entre deux directions, ce qui peut provoquer des chocs et une usure de l'équipement dans certains cas.
Conclusion:
L'électrovanne 5/3 offre des avantages significatifs en termes de flexibilité, de sécurité, d'atténuation des chocs et de contrôle complexe par rapport à l'électrovanne 5/2. Cela le rend très précieux dans les applications qui nécessitent plusieurs modes de fonctionnement, une sécurité améliorée et un impact réduit sur les équipements. Parallèlement, l'électrovanne 5/2, avec sa structure plus simple et son coût inférieur, est généralement utilisée dans les systèmes où un contrôle complexe n'est pas requis.
-
