Notre soupape de commande de bouton mécanique permet un contrôle précis sur les débits de fluide, ce qui en fait un choix idéal pour les applications qui nécessitent un contrôle de fluide de précision. La vanne dispose d'un contrôle de bouton mécanique, qui offre une interface fiable et facile à utiliser pour ajuster les débits de fluide.
Une valve directionnelle de contrôle mécanique est un type de valve qui n'a pas besoin d'un signal électrique. Mais il s'appuie sur la force mécanique pour contrôler la bobine. Selon le mode d'action de fonctionnement, il peut être classé en type de base, type à action directe, type de rouleau, type de rouleau latéral, type de rouleau de levier, type de tige réglable, type de rouleau de levier réglable et type. Il est couramment appliqué dans les opérations continues, l'équipement hautement automatisé et limite les actions des machines de ligne de production.
|
Symbole |
Type de soupape |
Méthode de fonctionnement |
Caractéristiques |
Application |
Modèle de soupape mécanique OLK |
|
|

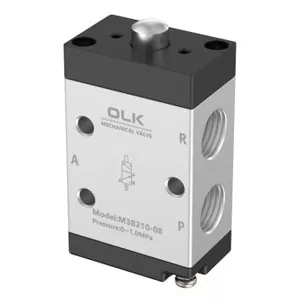

Valve mécanique de type de base |
Réinitialisez le noyau de la valve lorsqu'il n'y a pas de force externe; Lorsque la tige de poussée est appuyée par force externe, la tige de poussée entre en contact avec le noyau de soupape et scelle le port R, puis pousse le noyau de la soupape pour faire connecter P-A |
Fonctionnement simple, poussez pour changer, relâchez pour réinitialiser |
Couramment utilisé pour l'équipement qui s'inscrit, le contrôle manuel et l'interrupteur de limite simple |
JMJ -00, JM322, MV522, MV322, MOV321, CM3B, VM131-01-00, VM133-M5-001, VM230-02-00, VM430-01-00, S3B-M5, S3B-06, M3B-08, M3B-110-06, M3B-210-06 M3B-210-08, M5B-110-06, M5B-210-06, M5B-210-08, XQ250610, XQ230610, XQ250410, XQ230410, |
|
|

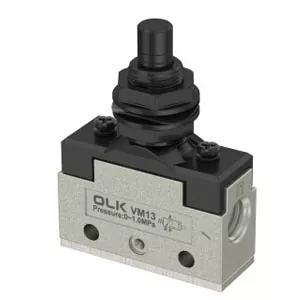

Valve typématique du piston droit |
Force directe sur la bobine |
Ne peut pas résister à une force axiale élevée |
· Déclenché lorsque la pièce tombe de haut en bas.
· Le mécanisme de levage vertical détecte la position finale. · Détection de limite supérieure. |
VM130-01-05, VM132-M5-05 |
|
|

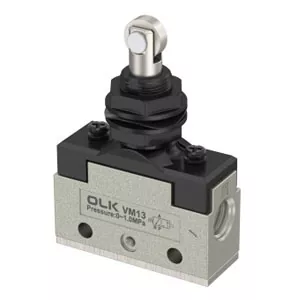

Vanne à rouleau |
Un rouleau est ajouté en haut de la tige de poussée de la valve. Faire le contact du bloc de collision tangentiellement le long du rouleau, puis le rouleau transmet la force à la tige de poussée |
Vanne de levier à rouleau avec un angle de déclenchement flexible du bras à roulettes réglable et une forte adaptabilité. |
Couramment utilisé pour la ligne de transport, l'outillage automatique, la détection de course de cylindre et le contrôle de limite. |
CM3V-06, VM130-01-06, S3V-M5, S3V-06, S3V-08, |
|
|

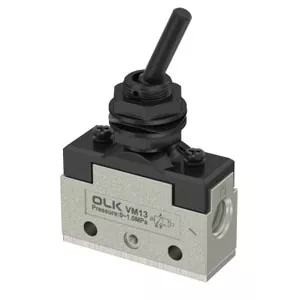

Basculer la vanne de type de levier |
Tirez Thetoggle Leverleft et droit à la main pour basculer le noyau de soupape entre deux positions, afin de réaliser le recours / inverser |
Basculer la conception du levier pour une commutation fréquente |
Aménagement d'outillage pneumatique, petit équipement de production, étape de mise en service des équipements, pour l'action de cylindre manuel de commutation |
CM3Y-06, VM130-01-08 |
|
|

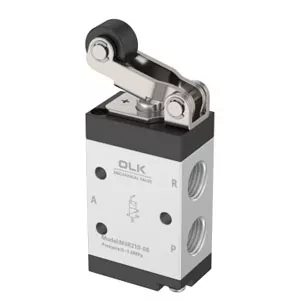

Valve mécanique du levier de rouleaux |
Utilisez le levier pour augmenter la pression vers le bas de la tige de poussée |
Déclenchement bidirectionnel: Le rouleau est situé sur le haut du corps de la valve, et le mouvement mécanique des deux côtés peut déclencher la valve. Convient pour le mouvement alternatif: particulièrement adapté à la table de diapositive linéaire et aux deux extrémités de la tige de poussée pour déclencher des signaux pendant le mouvement alternatif. |
Limite de voyage de la ligne de production, détection automatique alternative et liaison mécanique. |
JMJ-07, JM322R (JM-07), MV522R (MV-09), MV322R, MOV321R (MOV-02), CM3R, VM131-01-01-01 1, VM133-M5-01, VM230-01-01, VM430-01-01, S3R-M5, S3R-06, S3R-08, M3R-110-06, M3R-210-06, M3R-210-08, M5R-110-06, M5R-21-06, M5R-21-08, K23JC3-L6, XQ250612, XQ23 0612, XQ250412, XQ230412, S3R S3R-06, S3R-08, M3L-110-06, M3-210-06, M3L-2110-0 |
|
|

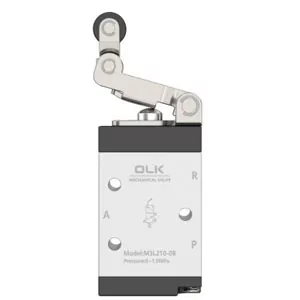

Valve mécanique de type à levier à rouleau à sens unique |
Lorsque le bloc de collision mécanique avance, le noyau de la soupape est pressé. Le bloc de collision passe par le rouleau et le noyau de la valve revient par la force de ressort. Lorsque le bloc de collision revient, car le petit levier à la tête peut être plié, le noyau de la vanne ne bouge pas lorsque le rouleau revient et la valve ne s'inverse pas. |
Le signal d'impulsion de sortie de sortie de la valve est utilisé pour éliminer le signal d'obstacle dans la boucle pour simplifier la boucle |
· Arrangements pour limiter la direction du mouvement, par ex. Permettre à la pièce de travail de pousser la gâchette dans une seule direction.
· Système d'alimentation automatique pour éviter le déclenchement en cas de mouvement inversé.
· Places de contrôle de la sécurité pour réduire le risque de mauvaise opération. |
JMJ-08L, JM-08L, MV522L, MV322L, CM3L, VM131-01-02, VM133-M5-02, VM230-02-02S, VM430-01-02S, S 3L-M5, S3L-06, S3L-08, M3L-110-06, M3L-210-06, M3L-210-08, M5L-110-06, M5L-210-06, M5L-210-08, |
OLK est un fabricant pneumatique chinois avec la plus large gamme de vannes mécaniques et de gros stock pour la livraison rapide. Avec 22 ans d'expérience technique, l'équipe OLK fournit un service OEM / ODM. Nous pouvons personnaliser les corps de vanne, offrir différentes options de bouton et ajouter un marquage de logo laser UV pour une image de marque plus raffinée.
· Lorsqu'une valve mécanique est utilisée, la surface de contact du bloc de collision et du rouleau a un angle d'inclinaison de 30 ° ou 45 °. La vitesse maximale du bloc de collision est différente pour différents mécanismes de fonctionnement, qui doivent être observés.
· Le temps pour que le bloc de cylindre appuye sur la valve mécanique doit dépasser le temps de commutation de la valve mécanique, de sorte que la vitesse du cylindre ne peut pas être trop rapide; S'il est trop rapide, la durée de la collision doit être augmentée.
· N'utilisez pas de vannes mécaniques comme arrêts.
