Le raccord de tube de connexion rapide permettez une connexion sécurisée en poussant simplement le tube tout le long.

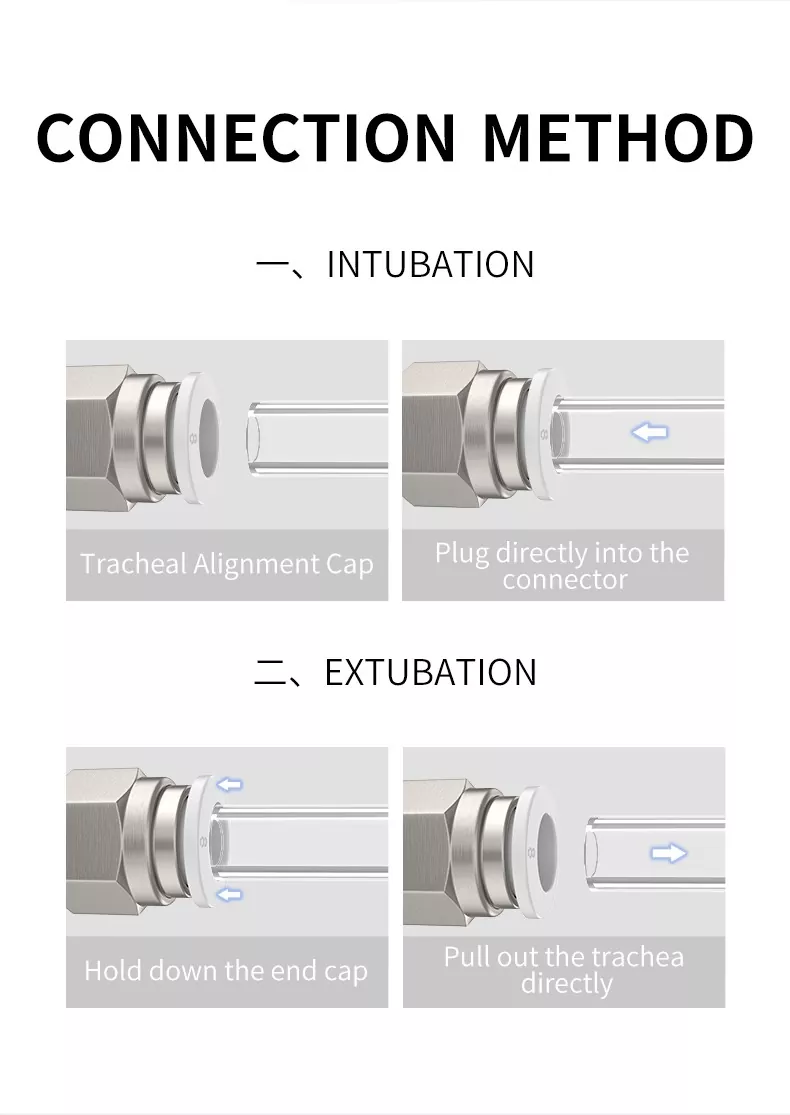

Pour retirer le tube, poussez d'abord le manchon de libération vers l'intérieur uniformément pour ouvrir la collègue à ressort, puis le tube peut être retiré facilement.
Les raccords de tube de connexion rapide sont utilisés dans le système pneumatique TYBE

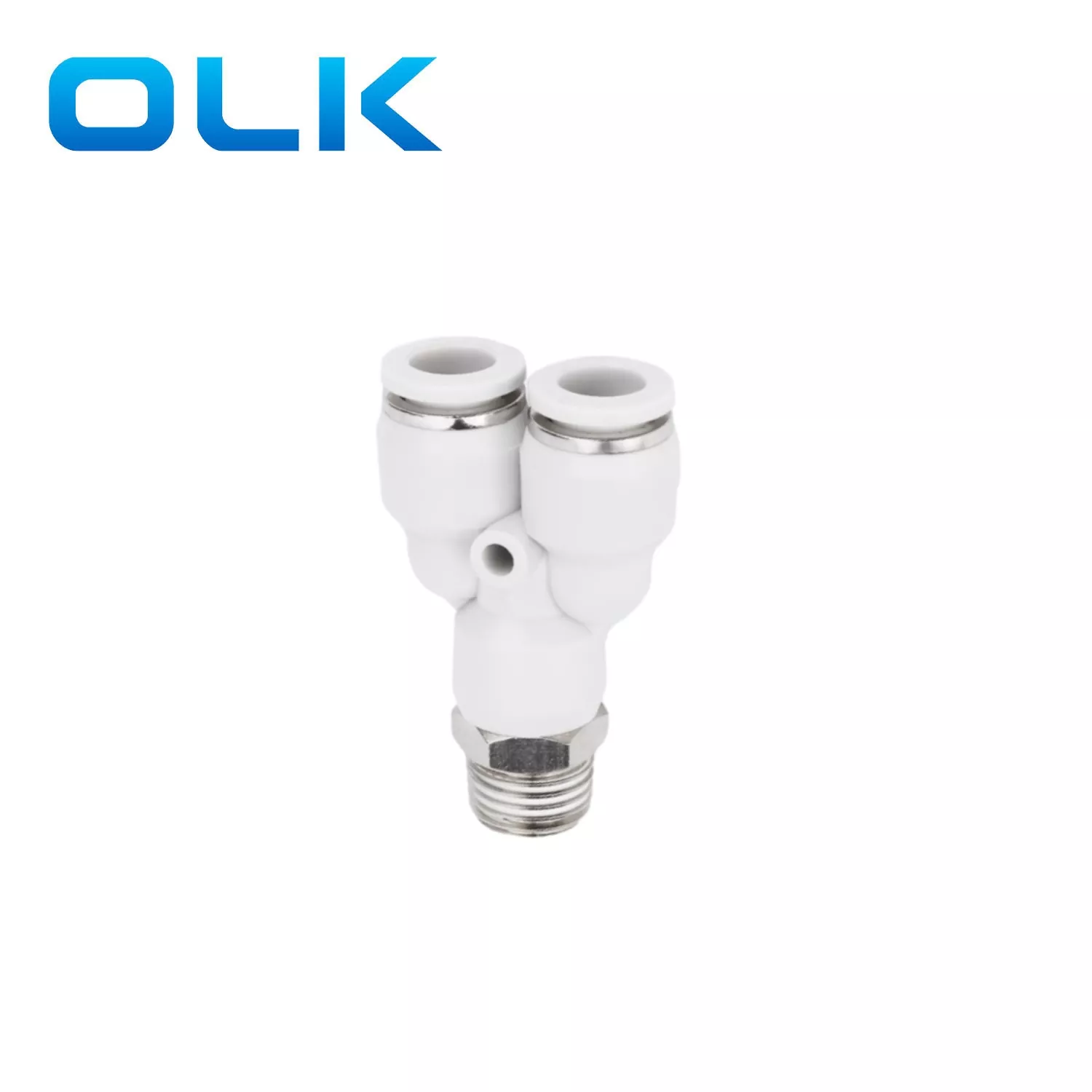

Les raccords de tube pneumatique avec différents types peuvent répondre à tous les Neeeds dans le système de tube pneumatique
Même après l'installation, la direction du tube peut être changée librement

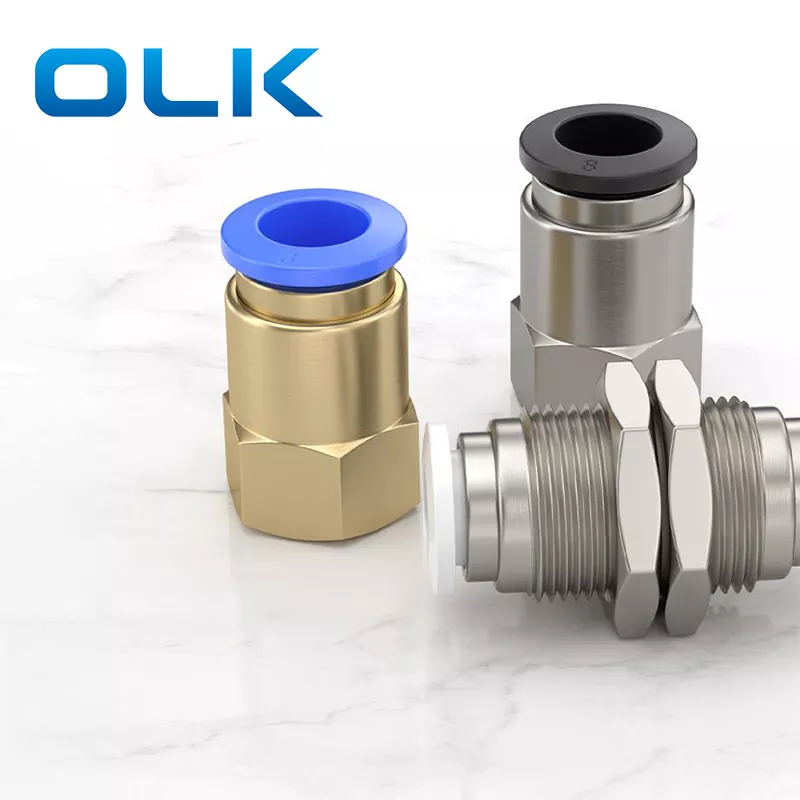

Le corps en laiton plaqué en nickel est résistant à la corrosion et anti-pollution
Toutes les filetages R et NPT ont un effet d'étanchéité.
Tous les fils droits sont des anneaux standard.
Tableau de comparaison de spécification de thread pour les raccords pneumatiques
| Filetage à tube conique de 55 ° | |||||
| Code | 01 | 02 | 03 | 04 | 06 |
| Fil | R1 / 8 | R1 / 4 | R3 / 8 | 1/2 | R3 / 4 |
| Filetage à tube droit à 55 ° | |||||
| Code | G01 | G02 | G03 | G04 | G06 |
| Fil | G1 / 8 | G1 / 4 | G3 / 8 | G1 / 2 | G3 / 4 |
| Fil métrique | |||||
| Code | M3 | M5 | M6 | ||
| Fil | M3X0.5 | M5x0.8 | M6x1.0 | ||
| Fil de tube à conier 60 ° | |||||
| Code | N01 | N02 | N03 | N04 | N06 |
| Fil | Npt1 / 8 | Npt1 / 4 | Npt3 / 8 | Npt1 / 2 | Npt3 / 4 |
| Fil de pas fin unifié | |||||
| Code | U10 | ||||
| Fil | 10-32Unf | ||||
Remarque: le raccord pneumatique OLK est expédié par défaut avec des threads coniques. Si d'autres types de threads (par exemple, parallèles, métriques, NPT, etc.) sont nécessaires, veuillez informer notre équipe de vente OLK lors de la commande.
Fil de filetages et normes de filetage pour le raccord de tube de connexion rapide
| Type de fil | Code de thread | Formulaire | Angle de thread (α) | Type de correspondance | Normes | Code standard | Organisation standard |
| BSPP (cylindrique, non-scellant) | G | Interne / externe | 55 ° | Parallèle / parallèle | ISO 228-1 2003 | ISO | ISO - Organisation internationale pour la normalisation |
| Bspp | Interne / externe | 55 ° | Parallèle / parallèle | GB / T 7307 2001 | GB | Administration du sac de standardisation de la Chine | |
| PF | Interne / externe | 55 ° | Parallèle / parallèle | BS 228-1 2003 | Bs | BSI - British Standards Institution | |
| JIS B 0202 | Il | JISC - Comité japonais des normes industrielles | |||||
| KS B 0221 | Ks | Kats - Agence coréenne pour la technologie et les normes | |||||
| BSPT (effilé, scellage) | Rp | Interne | 55 ° | Effilé / parallèle | ISO 7-1 | ISO | ISO - Organisation internationale pour la normalisation |
| RC | Interne | Effilé / parallèle | GB / T 7306-1987 | GB | Administration du sac de standardisation de la Chine | ||
| R | Externe | Effilé / parallèle | BS 21 1985 | Bs | BSI - British Standards Institution | ||
| Bspt | Interne / externe | 55 ° | Effilé / effilé | JIS B 0203 | Il | JISC - Comité japonais des normes industrielles | |
| Pt | Interne / externe | Effilé / effilé | KS B 0222 | Ks | Kats - Agence coréenne pour la technologie et les normes | ||
| NPSC (interne américain) | NPSC | Interne | 60 ° | Effilé / parallèle | ANSI B1.20.1-1983 | Ansi | ANSI - American National Standards Institute |
| GB / T 12716-2002M | GB | Administration du sac de standardisation de la Chine | |||||
| NPT (American Coniled) | NPT | Interne / externe | 60 ° | Effilé / effilé | ANSI B1.20.1-1983 | Ansi | ANSI - American National Standards Institute |
| GB / T 12716-2002M | GB | Administration du sac de standardisation de la Chine | |||||
| Fil métrique | M | Interne / externe | 60 ° | Parallèle / parallèle | ISO 261-1998 | ISO | ISO - Organisation internationale pour la normalisation |
| GB / T 1193-2003 | GB | Administration du sac de standardisation de la Chine |
1. Pour confirmer que la coupe transversale finale du tuyau est verticale, il n'y a pas de rayures sur la circonférence externe du tuyau. Le tuyau n'est pas elliptique.
2. Assurez-vous de confirmer que le tuyau est inséré dans l'extrémité du tuyau. Autrement dit, il y a une fuite d'air.
3. Assurez-vous de confirmer que le tuyau ne sera pas retiré après l'insertion du tuyau.
1. Avant de déconnecter le tube, assurez-vous de confirmer que la pression à l'intérieur du tube est à «0».
2. Appuyez uniformément l'anneau de libération vers le bas et retirez le tube. Si l'anneau de libération n'est pas enfoncé en place, le tube ne peut pas être retiré ou peut être tendu. Les débris de tube peuvent rester à l'intérieur du raccord de tube.
