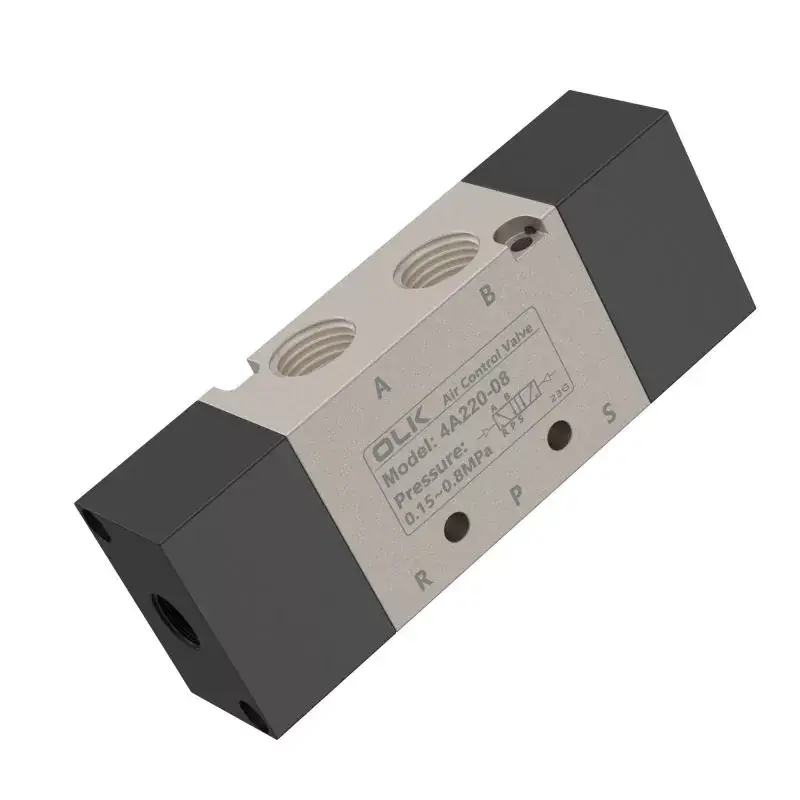

La vanne de commande d'air ouleikai (OLK) 4A 4a permet de contrôler et de commutation de divers fluides et peut contrôler les cylindres à double action. La série 4A est contrôlée par l'air, garantissant une vitesse de réponse rapide et un fonctionnement précis pour garantir la stabilité et la précision du contrôle du gaz. Il est strictement interdit d'utiliser ce produit dans des conditions dépassant la plage spécifiée pour éviter d'affecter la durée de vie et la sécurité du produit.
SYMBOLE:
Code de commande
4A
1
10
06
MODÈLE
CODE
Type de soupape
Taille du port
4A: 2 POSITION 5 VALVE VALE / 3 POSITION 5 VALVE WAY
Série 1: 100
10: solénoïde unique 5/2
M5: M5X0.8
Série 2: 200
20: Salle de solénoïde double 5/2
06: G1 / 8
Série 3: 300
30c: Centre fermé à double solénoïnome 5/3
08: G1 / 4
Série 4: 400
30E: Centre d'échappement à double solénoïnome 5/3
10: G3 / 8
30p: Centre de pression à double solénoïnome 5/3
15: G1 / 2
1. Structure de type piston, excellent scellage, réaction réactive;
2. Saloudoins à trois positions offrent trois fonctions centrales à choisir;
3. Les vannes pneumatiques à deux positions à double position présentent une fonction de mémoire;
4. Le trou intérieur est traité avec une technique spéciale, entraînant une faible résistance à la friction, une faible pression de démarrage et une longue durée de vie;
5. Pas besoin de lubrification pétrolière;
6. Peut être intégré à une base pour former un groupe de vannes, enregistrant l'espace d'installation.
|
moyen de travail |
Air (filtré à travers un filtre sur 40 μm) |
|
Action |
contrôle de l'air externe |
|
lubrifiant |
inutile |
|
Range de pression de travail MPA (PSI) |
0,15∼0,8 (21 ~ 114) |
|
Résistance à la pression garantie |
1,5 MPA (215psi) |
|
Température de travail ° C |
-20∼70 |
|
Matériau du corps |
alliage en aluminium |
|
modèle |
Diamètre du port |
Nombre de positions |
fréquence de fonctionnement la plus élevée |
Zone transversale efficace MM² (valeur CV) |
|
4A110-M5 |
M5 |
2 Position 5 Way |
5 fois / seconde |
5,5 (0,31) |
|
4A120-M5 |
M5 |
2 Position 5 Way |
5 fois / seconde |
5,5 (0,31) |
|
4A130C-M5 |
M5 |
Trois positions cinq voies |
3 fois / seconde |
5,0 (0,28) |
|
4A130E-M5 |
M5 |
Trois positions cinq voies |
3 fois / seconde |
5,0 (0,28) |
|
4A130P-M5 |
M5 |
Trois positions cinq voies |
3 fois / seconde |
5,0 (0,28) |
|
4A110-06 |
G1 / 8 |
2 Position 5 Way |
5 fois / seconde |
12.0 (0,67) |
|
4A120-06 |
G1 / 8 |
2 Position 5 Way |
5 fois / seconde |
12.0 (0,67) |
|
4A130C-06 |
G1 / 8 |
Trois positions cinq voies |
3 fois / seconde |
9,0 (0,50) |
|
4A130E-06 |
G1 / 8 |
Trois positions cinq voies |
3 fois / seconde |
9,0 (0,50) |
|
4A130P-06 |
G1 / 8 |
Trois positions cinq voies |
3 fois / seconde |
9,0 (0,50) |
|
4A210-06 |
G1 / 8 |
2 Position 5 Way |
5 fois / seconde |
14,0 (0,78) |
|
4A220-06 |
G1 / 8 |
2 Position 5 Way |
5 fois / seconde |
14,0 (0,78) |
|
4A230C-06 |
G1 / 8 |
Trois positions cinq voies |
3 fois / seconde |
12.0 (0,67) |
|
4A230E-06 |
G1 / 8 |
Trois positions cinq voies |
3 fois / seconde |
12.0 (0,67) |
|
4A230P-06 |
G1 / 8 |
Trois positions cinq voies |
3 fois / seconde |
12.0 (0,67) |
|
4A210-08 |
Entrée = sortie = G1 / 4 Échappement = PT1 / 8 |
2 Position 5 Way |
5 fois / seconde |
16,0 (0,89) |
|
4A220-08 |
Entrée = sortie = G1 / 4 Échappement = PT1 / 8 |
2 Position 5 Way |
5 fois / seconde |
16,0 (0,89) |
|
4A230C-08 |
Entrée = sortie = G1 / 4 Échappement = PT1 / 8 |
Trois positions cinq voies |
3 fois / seconde |
12.0 (0,67) |
|
4A230E-08 |
Entrée = sortie = G1 / 4 Échappement = PT1 / 8 |
Trois positions cinq voies |
3 fois / seconde |
12.0 (0,67) |
|
4A230P-08 |
Entrée = sortie = G1 / 4 Échappement = PT1 / 8 |
Trois positions cinq voies |
3 fois / seconde |
12.0 (0,67) |
|
4A310-08 |
G1 / 4 |
2 Position 5 Way |
4 fois / seconde |
25.0 (1.40) |
|
4A320-08 |
G1 / 4 |
2 Position 5 Way |
4 fois / seconde |
25.0 (1.40) |
|
4A330C-08 |
G1 / 4 |
Trois positions cinq voies |
3 fois / seconde |
18.0 (1,00) |
|
4A330E-08 |
G1 / 4 |
Trois positions cinq voies |
3 fois / seconde |
18.0 (1,00) |
|
4A330P-08 |
G1 / 4 |
Trois positions cinq voies |
3 fois / seconde |
18.0 (1,00) |
|
4A310-10 |
Entrée = sortie = G3 / 8 Échappement = PT1 / 4 |
2 Position 5 Way |
4 fois / seconde |
30.0 (1,67) |
|
4A320-10 |
Entrée = sortie = G3 / 8 Échappement = PT1 / 4 |
2 Position 5 Way |
4 fois / seconde |
30.0 (1,67) |
|
4A330C-10 |
Entrée = sortie = G3 / 8 Échappement = PT1 / 4 |
Trois positions cinq voies |
3 fois / seconde |
18.0 (1,00) |
|
4A330E-10 |
Entrée = sortie = G3 / 8 Échappement = PT1 / 4 |
Trois positions cinq voies |
3 fois / seconde |
18.0 (1,00) |
|
4A330p-10 |
Entrée = sortie = G3 / 8 Échappement = PT1 / 4 |
Trois positions cinq voies |
3 fois / seconde |
18.0 (1,00) |
|
4A410-15 |
G1 / 2 |
2 Position 5 Way |
3 fois / seconde |
50.0 (2,79) |
|
4A420-15 |
G1 / 2 |
2 Position 5 Way |
3 fois / seconde |
50.0 (2,79) |
|
4A430C-15 |
G1 / 2 |
Trois positions cinq voies |
3 fois / seconde |
30.0 (1,67) |
|
4A430E-15 |
G1 / 2 |
Trois positions cinq voies |
3 fois / seconde |
30.0 (1,67) |
|
4A430p-15 |
G1 / 2 |
Trois positions cinq voies |
3 fois / seconde |
30.0 (1,67) |
