La soupape du bouton-poussoir Micro Button ouleikai (OLK) 104 est une valve mécanique pneumatique compacte 3/2 conçue pour la précision et l'efficacité. Il est souvent utilisé pour détecter si quelque chose se déplace, comme une porte et une fermeture de porte ou de fenêtre, ou pour sentir les pièces se déplacer à l'intérieur d'une machine. Des vannes à 3 voies et à 2 voies sont disponibles dans les versions non ou NC. Les séries M104 Salve avec un interrupteur à bouton divers peuvent être choisies .BESIDES Il existe trois positions peuvent être choisies dans des commutateurs à bras longs, des interrupteurs à bras courts et des interrupteurs de clés. Y compris à deux positions, maintenue à trois positions et à trois positions momentanées.
Son corps en alliage en aluminium léger garantit la durabilité tout en maintenant un design élégant et moderne.
La vanne de bouton-poussoir Micro Micro Way 104 série est disponible en deux configurations: port latéral et port inférieur, offrant des options d'installation flexibles en fonction des différentes applications.
Pour plus de commodité, les raccords poussés à connexion intégrés permettent des connexions de tubes rapides et sans tracas, éliminant le besoin d'adaptateurs ou de raccords supplémentaires. Découvrez une solution pneumatique sans couture et efficace avec la valve mécanique de la série 104!

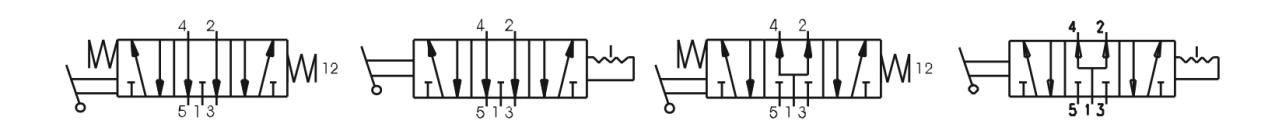

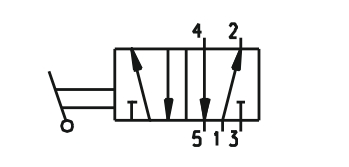

Symbole de la série M104:
|
Code de commande |
||||||||||
|
M104 |
_ |
22 |
_ |
622 |
_ |
1 |
_ |
P |
_ |
F |
|
MODÈLE: |
Nombre de ports |
Type d'actionneur |
Couleur du bouton |
Type de port |
Fonction |
|||||
|
Micro-valve de la série 104 |
22: 2 position 2 voies |
Blank: Type de base |
1: rouge |
L: Port latéral |
ANNÉE |
|||||
|
32: 2 POSITION 3 WAY |
623: type de bouton plat |
2: noir |
P: Port inférieur |
C: NC |
||||||
|
623: type de bouton convexe |
3: vert |
|||||||||
|
625: type de bouton de champignons |
4: jaune |
|||||||||
|
627: interrupteurs de bras longs |
||||||||||
|
628: Type de commutateurs de clé |
||||||||||
|
630: interrupteurs de bras courts |
||||||||||
| Code de commande | ||||||||
| M104 | _ | 52 | _ | 622 | _ | 1 | _ | P |
| MODÈLE: | Nombre de ports | Type d'actionneur | Couleur du bouton | Type de port | ||||
| Micro-valve de la série 104 | 52: 2 Position 5way | Blank: Type de base | 1: rouge | L: Port latéral | ||||
| 622: type de bouton plat | 2: noir | P: Port inférieur | ||||||
| 623: type de bouton convexe | 3: vert | |||||||
| 625: type de bouton de champignons | 4: jaune | |||||||
| 627: interrupteurs de bras longs | ||||||||
| 628: Type de commutateurs de clé | ||||||||
| 630: interrupteurs de bras courts | ||||||||
| Code de commande | ||||||||||
| M104 | _ | 53 | _ | 33 | _ | 630 | _ | 0 | P | |
| MODÈLE: | Nombre de ports | Taper | Type d'actionneur | Type de port | ||||||
| Micro-valve de la série 104 | 53: 3 Position 5 Way | 32: centre d'échappement | 627: interrupteurs de bras longs | 0: Momentaire à trois positions | L: Port latéral | |||||
| 33: Centre de pression | 628: Type de commutateurs de clé | 1: interrupteur maintenu à trois positions | P: Port inférieur | |||||||
| 630: interrupteurs de bras courts | ||||||||||
Série 104 MICRO PUST BUTTON VALVE GÉNÉRALES GÉNÉRALES
|
moyen de travail |
Air (filtré à travers un filtre sur 40 μm) |
|
Fonction |
Non, NC |
|
Orifice efficace |
Φ2.5 |
|
connecteur |
Push 4 mm dans le connecteur |
|
Diamètre du port |
G1 / 8 |
|
Nombre de positions |
2/2 voies ou 3/2 voies |
|
Débit standard nl / min |
90nl / min |
|
Pression de travail maximale |
10 bar |
|
Température de travail ° C |
«-5∼70 ℃ |
|
Matériau du corps |
alliage en aluminium |
|
Valve M104 - Résumé de la commande pour les types de bouton |
||
|
622: type de bouton plat |
M104. 622. 1 |
1: rouge |
|
M104. 622. 2 |
2: noir |
|
|
M104. 622. 3 |
3: vert |
|
|
M104. 622. 4 |
4.Yellow |
|
|
623: type de bouton convexe |
M104. 623. 1 |
1: rouge |
|
M104. 623. 2 |
2: noir |
|
|
M104. 623. 3 |
3: vert |
|
|
M104. 623. 4 |
4.Yellow |
|
|
625: type de bouton de champignons |
M104. 625 |
|
|
627: interrupteurs de bras longs |
M104. 627 |
Interrupteur maintenu à deux positions |
|
M104. 627.0 |
0: Momentaire à trois positions |
|
|
M104. 627.1 |
1: interrupteur maintenu à trois positions |
|
|
628: Type de commutateurs de clé |
M104.628 |
Interrupteur maintenu à deux positions |
|
M104.628.0 |
0: Momentaire à trois positions |
|
|
M104.628.1 |
1: interrupteur maintenu à trois positions |
|
|
630: interrupteurs de bras courts |
M104.630 |
Interrupteur maintenu à deux positions |
|
M104.630.0 |
0: Momentaire à trois positions |
|
|
M104.630.1 |
1: interrupteur maintenu à trois positions |
|
|
Panneau de montage |
M104.00 |
|
