Brand:
OLKSeries:
3AInitial State:
NO,NCPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

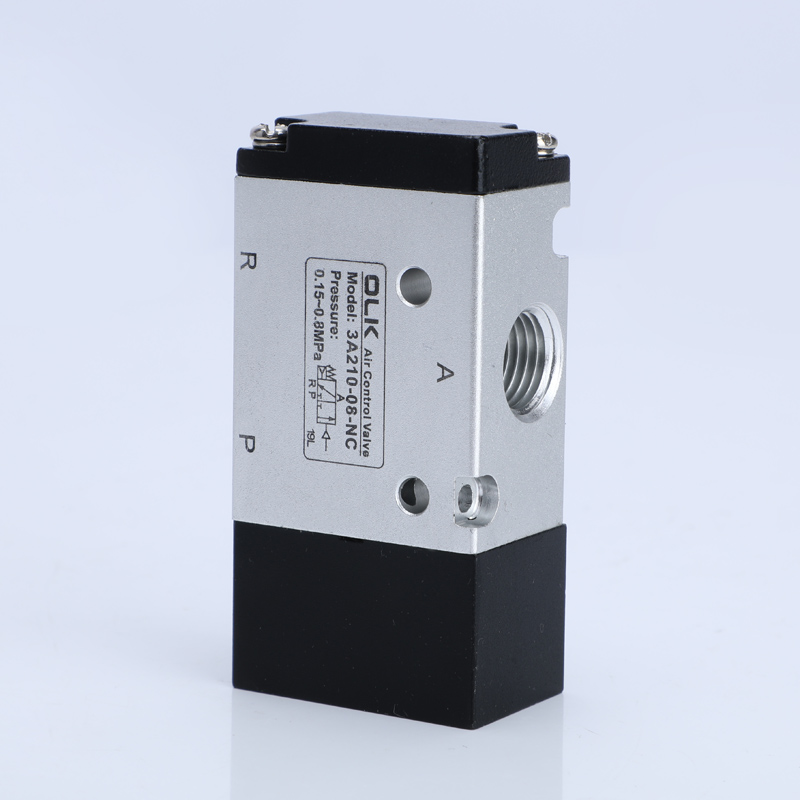

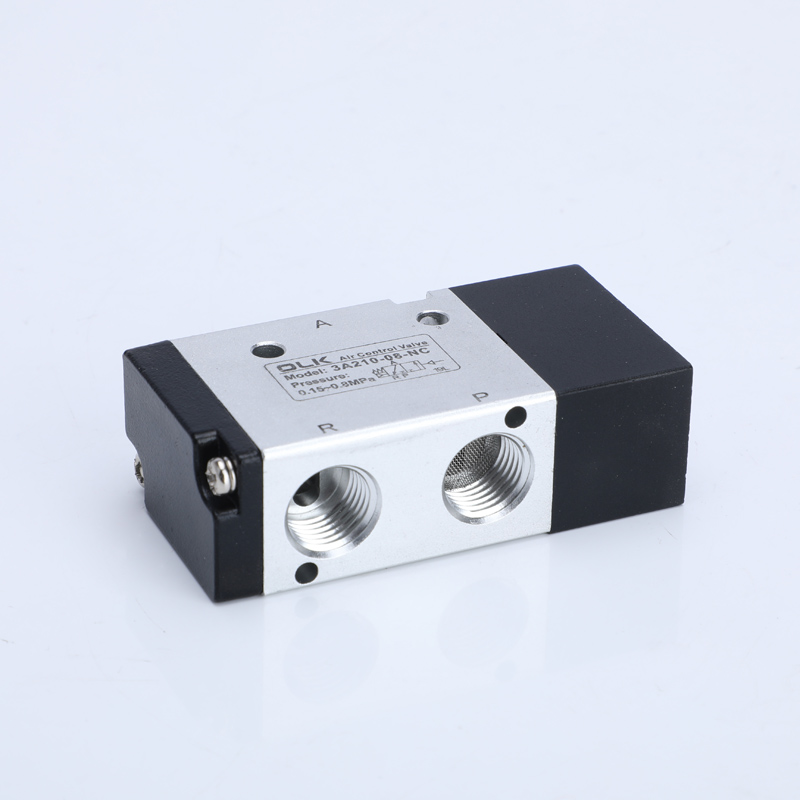

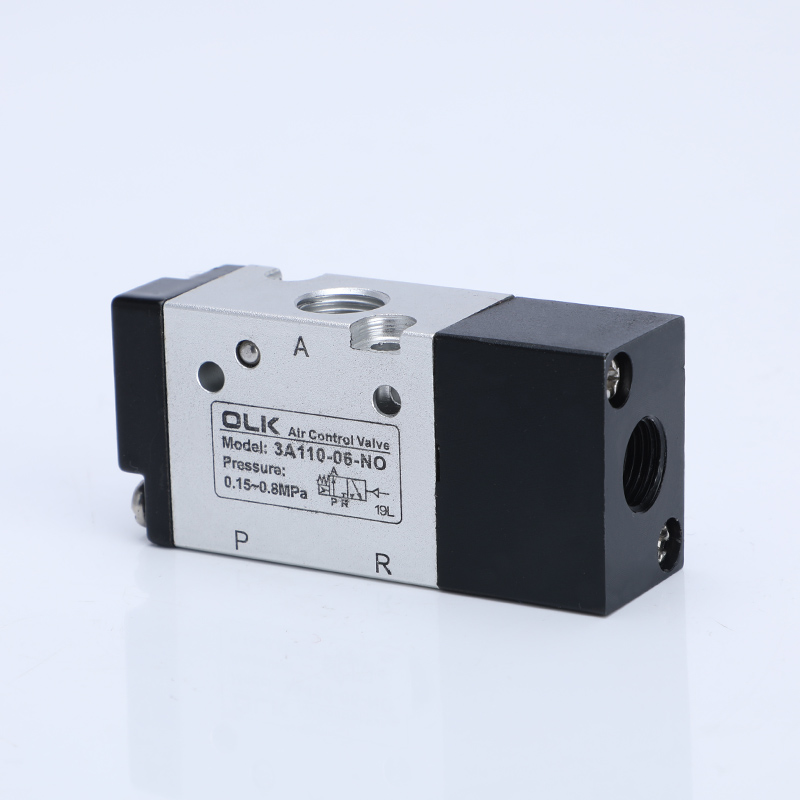

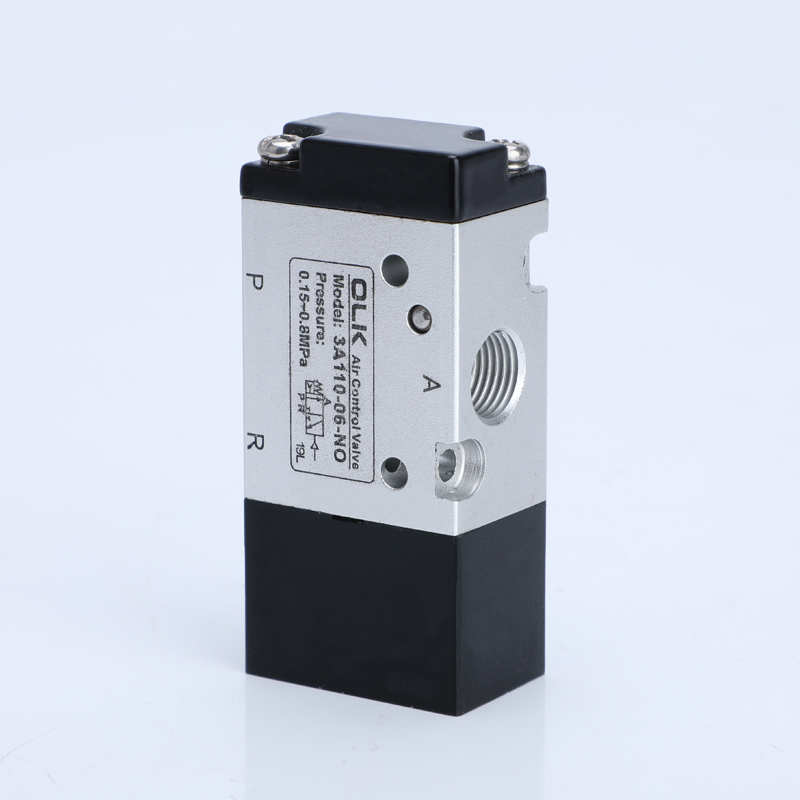

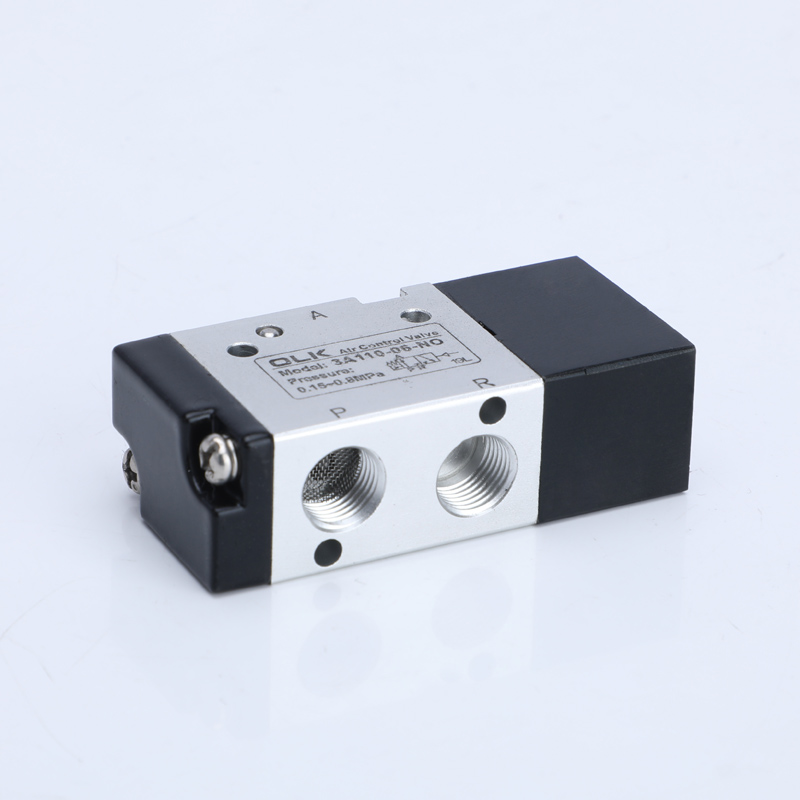

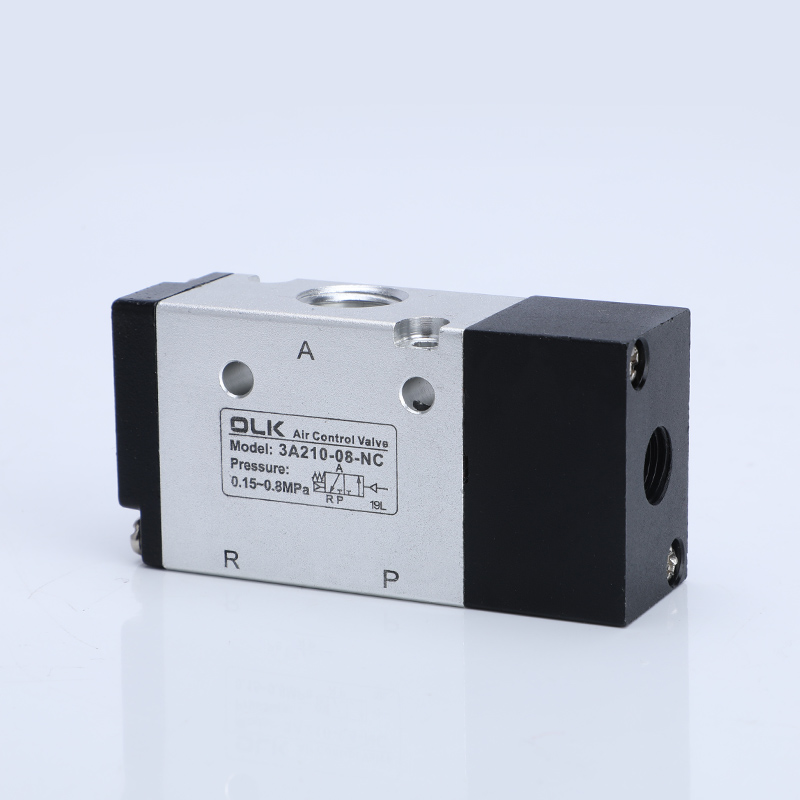

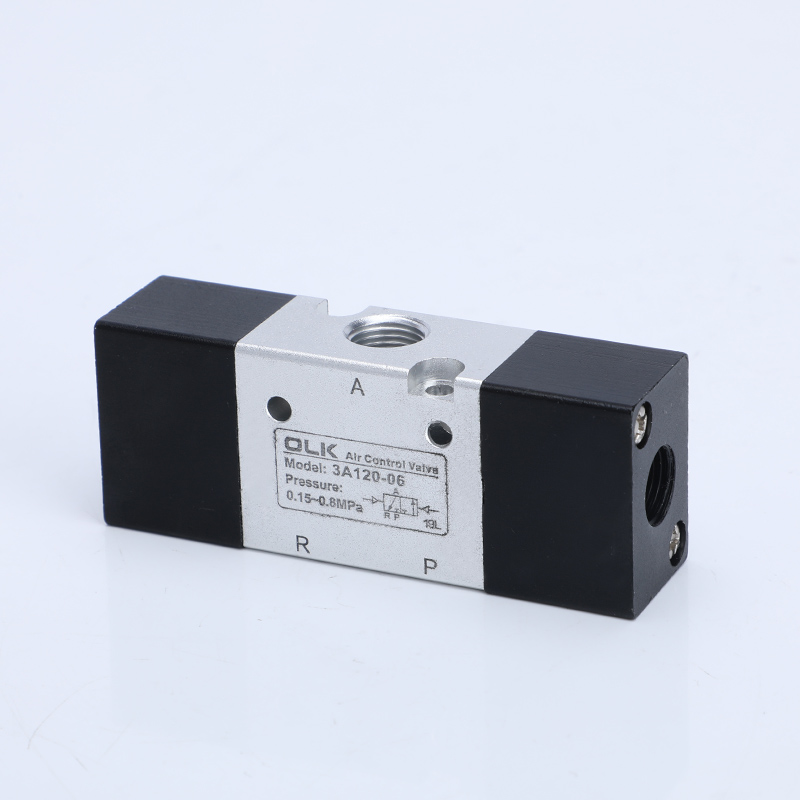

2 position 3 wayLa vanne directionnelle de fluide de commande pneumatique à 3 voies de la vanne de régulation d'air série 3A est une vanne directionnelle de fluide adaptée à l'air comme fluide de travail.
Le produit a une faible pression d'air de démarrage, avec un type de commande à tête unique avec réinitialisation par ressort et un type de commande à double tête avec fonction de mémoire de position.
Le trou intérieur est traité avec une technologie spéciale, ce qui entraîne une faible résistance au frottement, aucun besoin de lubrification à l'huile, un cycle de vie stable et une longue durée de vie.
La structure est légère et facile à installer.
Les fabricants d'Ouleikai (OLK) fournissent des services de corps de vanne personnalisés, permettant différents traitements de surface de la vanne.
Les vannes de régulation d'air à 3 voies et de régulation de débit de la série 3A sont largement utilisées dans les équipements d'automatisation de l'emballage, le contrôle des robots, les systèmes d'air comprimé et d'autres domaines.
SYMBOLE:
Code de commande
3A
3
10
08
NON
MODÈLE
CODE
TYPE DE SOUPAPE
TAILLE DU PORT
TYPE D'ACTIEUR
3A : vanne 2 positions 3 voies
série 1:100
10 : simple effet
06:G1/8
NON : Normalement ouvert
série 2:200
20 : double effet
08:G1/4
NC : normalement fermé
série 3:300
10:G3/8

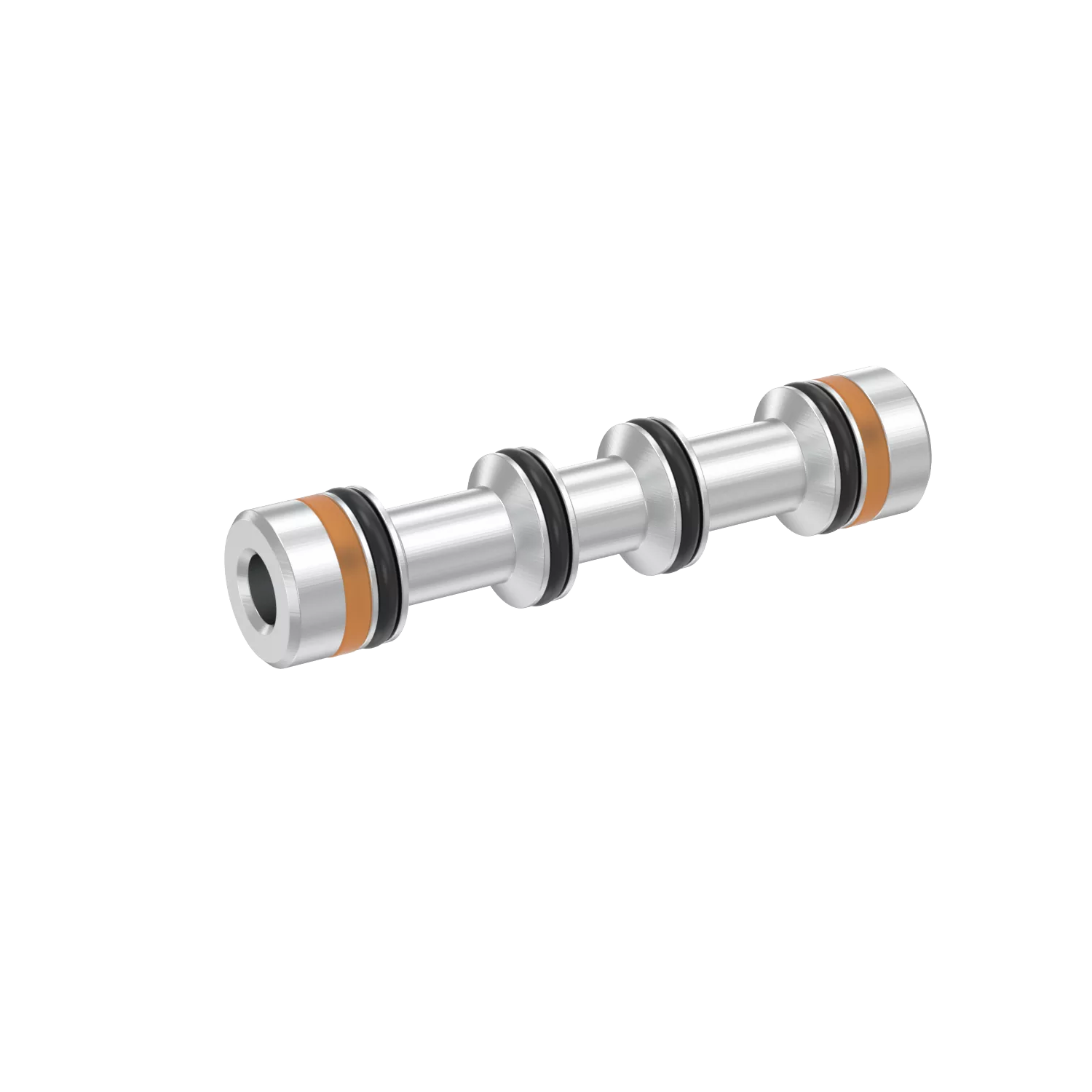

1. structure de type piston avec une excellente étanchéité et des performances réactives.
2. Commande pneumatique à double tête avec fonction mémoire.
3. Trous internes traités avec des techniques spéciales, entraînant une faible résistance au frottement, une faible pression de démarrage et une durée de vie prolongée.
4. Ne nécessite aucune lubrification à l'huile.
5. Installation facile avec plusieurs positions de montage.
6. Peut être intégré à l'ensemble de vanne de plaque de base, économisant ainsi de l'espace d'installation.
|
milieu de travail |
Air (filtré à travers un filtre supérieur à 40μm) |
|
Action |
contrôle de l'air extérieur |
|
lubrifiant |
inutile |
|
Plage de pression de service MPa(psi) |
0,15∼0,8(21~114) |
|
Résistance à la pression garantie |
1,5MPa (215psi) |
|
Température de travail °C |
-20∼70 |
|
Fréquence de fonctionnement maximale |
5 fois/seconde |
|
Matériau du corps |
alliage d'aluminium |
|
modèle |
Diamètre du port |
nombre de postes |
Surface de section efficace mm² (valeur CV) |
|
3A110-M5 |
M5 |
Deux positions à trois voies |
5,5(0,3) |
|
3A120-M5 |
M5 |
Deux positions à trois voies |
5,5(0,3) |
|
3A110-06 |
G1/8 |
Deux positions à trois voies |
12,0(0,67) |
|
3A120-06 |
G1/8 |
Deux positions à trois voies |
12,0(0,67) |
|
3A210-06 |
G1/8 |
Deux positions à trois voies |
14,0(0,7) |
|
3A220-06 |
G1/8 |
Deux positions à trois voies |
14,0(0,7) |
|
3A210-08 |
G1/4 |
Deux positions à trois voies |
16,0(0,89) |
|

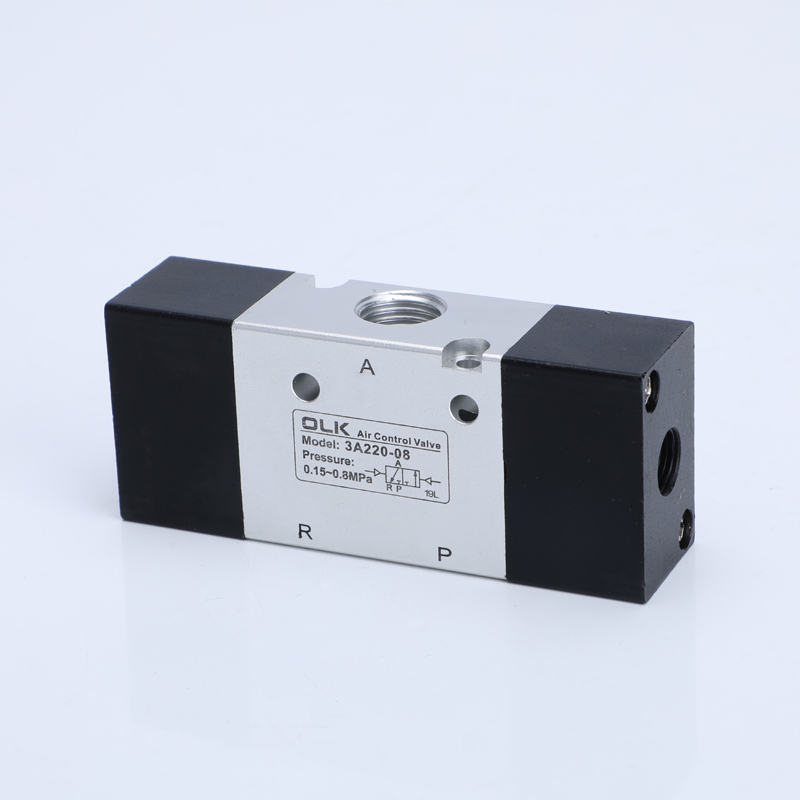

3A220-08 |
G1/4 |
Deux positions à trois voies |
16,0(0,89) |
|
3A310-08 |
G1/4 |
Deux positions à trois voies |
25,0(1,39) |
|
3A320-08 |
G1/4 |
Deux positions à trois voies |
25,0(1,39) |
|

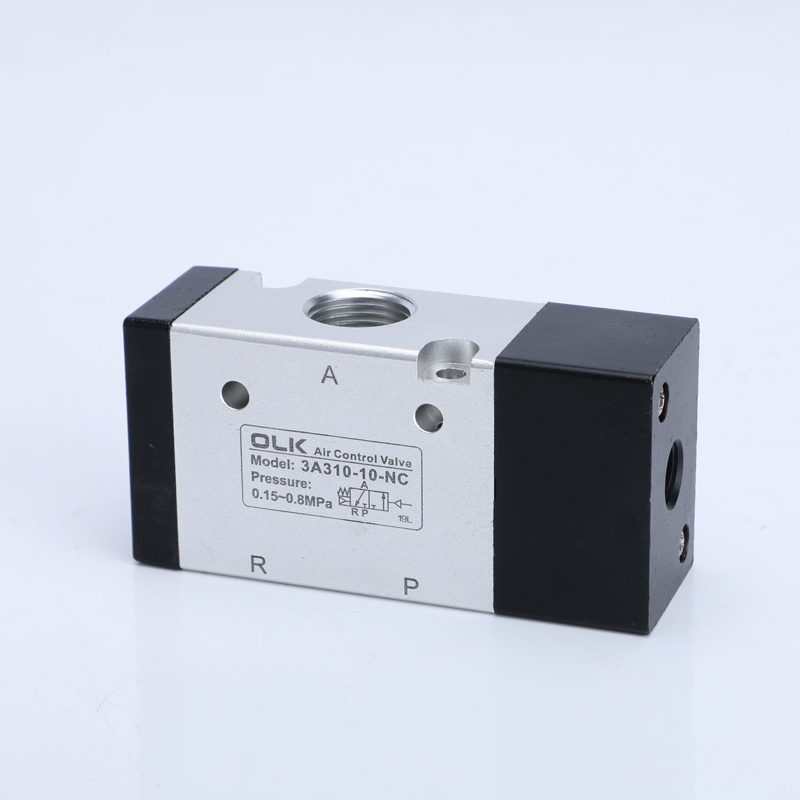

3A310-10 |
G3/8 |
Deux positions à trois voies |
30,0(1,67) |
|
3A320-10 |
G3/8 |
Deux positions à trois voies |
30,0(1,67) |
|

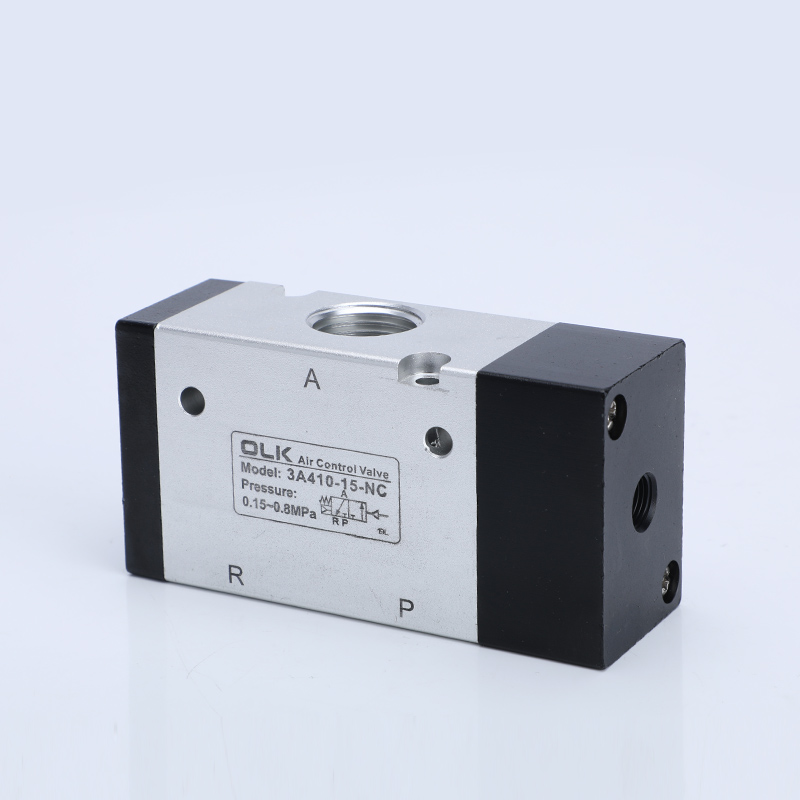

3A410-15 |
G1/2 |
Deux positions à trois voies |
50,0(2,79) |
|
3A420-15 |
G1/2 |
Deux positions à trois voies |
50,0(2,79) |
FAQ :
La série 3A peut-elle être modifiée sur site en NO ou NC ?
L'auto-remplacement n'est généralement pas recommandé car les différences structurelles NO/NC sont liées à l'assiette, à l'orientation du ressort, etc.
Recommandations : Effacer la sélection NO ou NC lors de la commande
Si le modèle doit être modifié, le corps de la vanne peut être remplacé ou la vanne entière peut être remplacée pour garantir la fiabilité
La vanne pneumatique NO/NC de la série 3A signifie-t-elle la même chose que l'électrovanne NO/NC ?
Sens cohérent : NO=normalement ouvert /NC=normalement fermé
Cependant, la vanne de commande pneumatique fonctionne par signal de pression d'air et l'électrovanne fonctionne par la force solénoïde de la bobine. Les deux principes sont différents.
La série 3A NO/NC prend-elle en charge la certification CE ?
OLK Disponible en : certification CE (EMC+LVD)

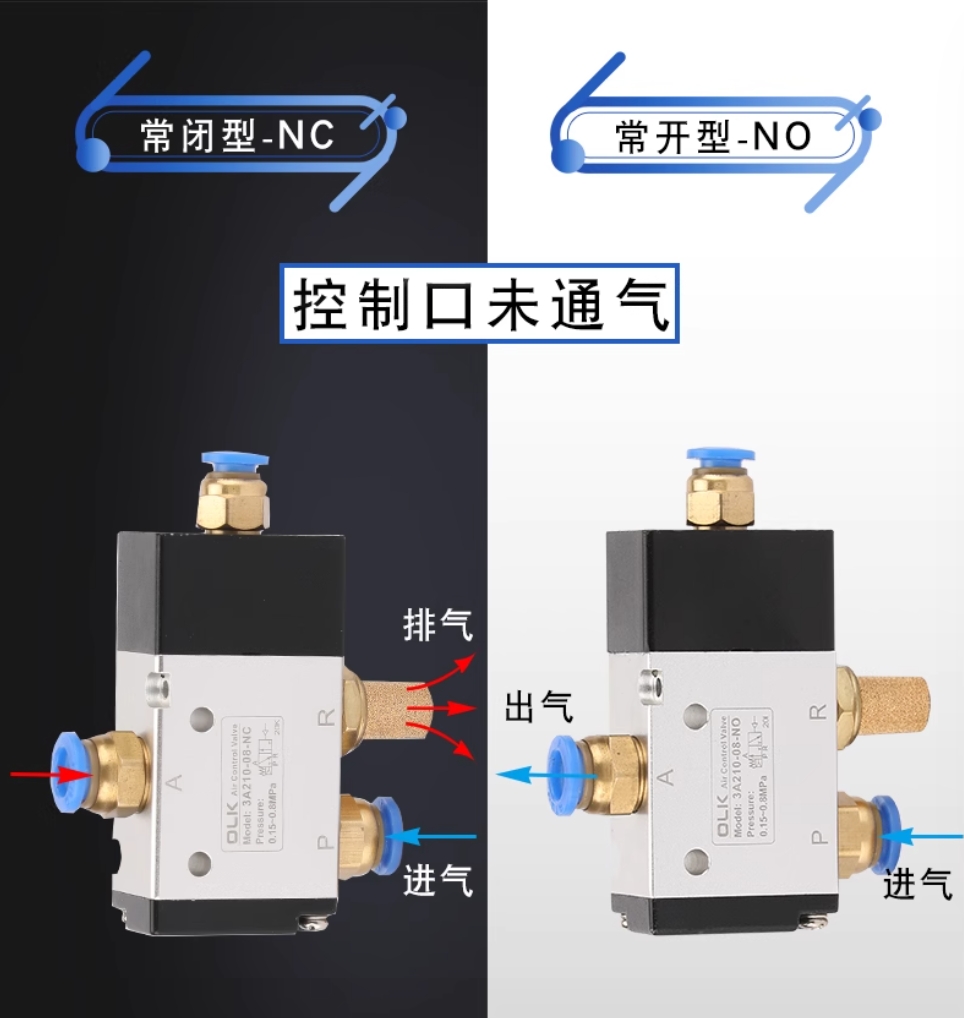

Quelle est la différence entre NO et NC de la série 3A ?
NC (normalement fermé) : la vanne est fermée lorsqu'il n'y a pas d'air, et elle ne peut être ouverte qu'après avoir été entraînée par un signal/pression d'air.
NON (normalement ouvert) : la valve reste ouverte naturellement lorsqu'elle ne respire pas et se ferme après réception du signal.
