Brand:
OLKInitial State:
NO,NCPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:
3/2 wayL'électrovanne à 3 voies série 3V Ouleikai (OLK) appartient à la catégorie des électrovannes directionnelles pilotées, offrant une vitesse de réponse rapide et un fonctionnement fiable, adaptée au contrôle des vérins à simple effet. Le corps de la vanne est fabriqué en alliage d'aluminium résistant à la corrosion et aux températures élevées, ce qui le rend adapté à une utilisation dans divers environnements difficiles.
Il peut être associé à des scénarios d'automatisation industrielle, tels que le contrôle et la conversion des fluides sur diverses lignes de production automatisées, des équipements pneumatiques, des dispositifs médicaux, etc.
SYMBOLE:
Code de commande
3V
1
10
6
NON
A
Modèle
Code
Type de vanne
taille du port
Type d'action
Tension
Non : type Din
3V :électrovanne 2 positions 3 voies
série 1:100
10 : électrovanne à simple effet 3/2 voies
M5:M5
NON : normalement fermé
AC220V
L :Type de ligne
série 2:200
20:électrovanne double effet 3/2 voies
06:G1/8
NON : normalement ouvert
AC110V
série 3:300
08:G1/4
AC24V
série 4:400
10:G3/8
AC36V
15:G1/2
DC12V
DC24V
1. configuration à action directe, commutation réactive ;
2. Options disponibles pour les types normalement fermés et normalement ouverts ;
3. structure d'arrêt coaxiale, excellente étanchéité, grand débit ;
4. Pas besoin de lubrification à l’huile ;
5. Équipé d'un dispositif manuel pour une installation et un débogage faciles ;
6. Plusieurs qualités de tension standard sont disponibles pour la sélection.
|
milieu de travail |
Air (filtré à travers un filtre supérieur à 40μm) |
|
Action |
Type pilote |
|
nombre de postes |
Deux positions à trois voies |
|
lubrifiant |
inutile |
|
Plage de pression de service MPa(psi) |
0,15∼0,8(21~114) |
|
Résistance à la pression garantie |
1,5MPa (215psi) |
|
Matériau du corps |
alliage d'aluminium |
|
Tension standard |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Utiliser la plage de tension |
CA : ±15 %CC : ±10 % |
|
niveau de protection |
IP65 (DIN40050) |
|
degré de résistance à la chaleur |
Classe B |
|
Type de connexion |
Type de prise DIN, type de sortie |
|
Temps d'excitation |
0,05 seconde ou moins |
|
modèle |
Diamètre du port |
Température de travail °C |
Fréquence de fonctionnement MAX |
Surface de la section transversale de débit mm² (valeur CV) |
consommation d'énergie |
|
3V110-M5 |
M5 |
-20∼70 |
5 fois/seconde |
5,5(0,31) |
CA : 3 VA CC : 3 W |
|
3V120-M5 |
M5 |
-20∼70 |
5 fois/seconde |
5,5(0,31) |
CA : 3 VA CC : 3 W |
|

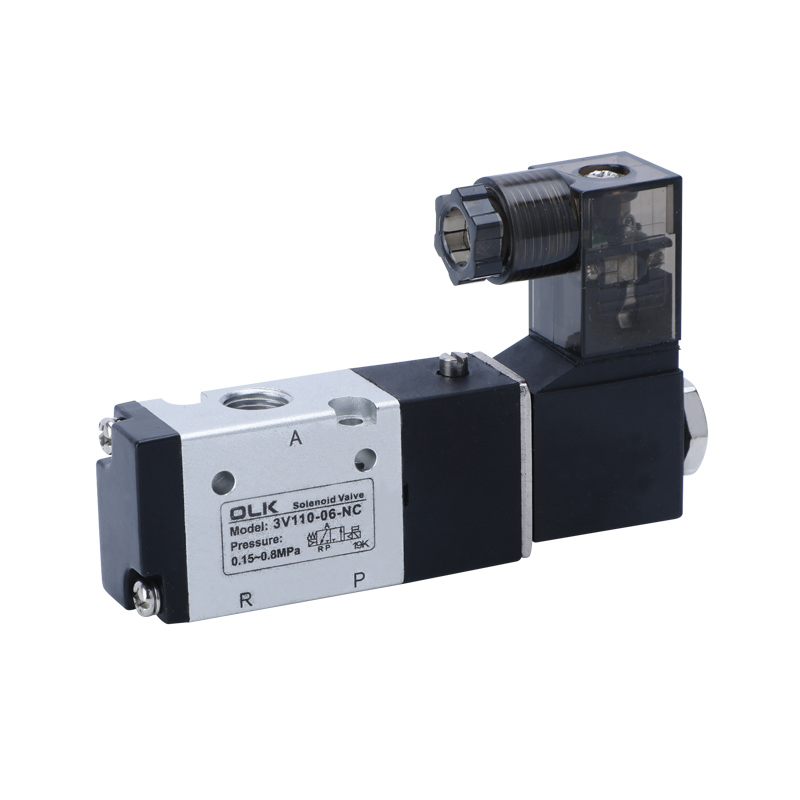

3V110-06 |
G1/8 |
-20∼70 |
5 fois/seconde |
12,0(0,67) |
CA : 3 VA CC : 3 W |
|

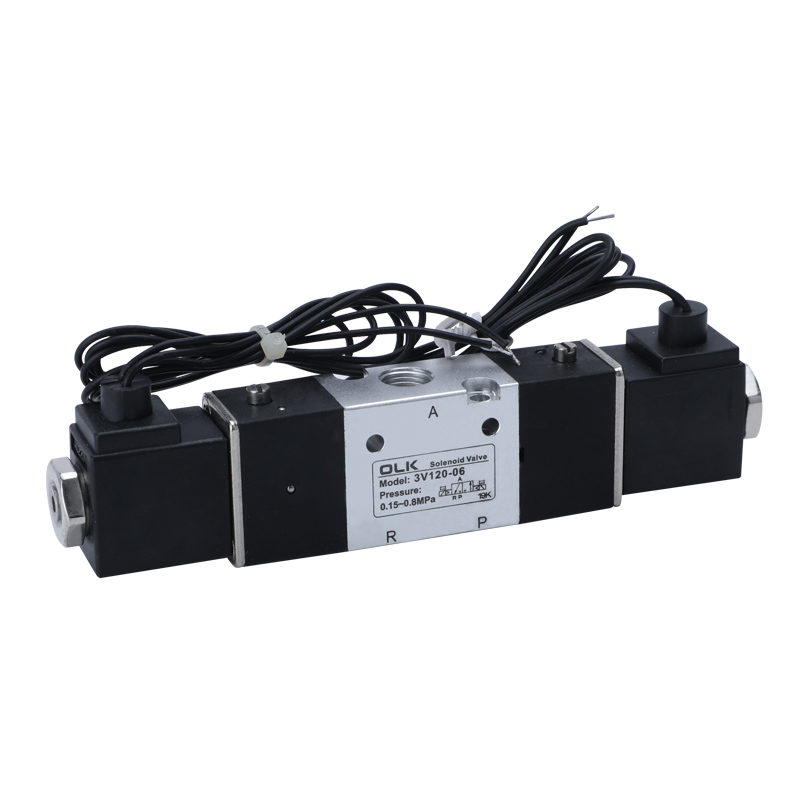

3V120-06 |
G1/8 |
-20∼70 |
5 fois/seconde |
12,0(0,67) |
CA : 3 VA CC : 3 W |
|
3V210-06 |
Admission=sortie=G1/8 |
-20∼70 |
5 fois/seconde |
14,0(0,78) |
CA : 6 VA CC : 4,8 W |
|
3V220-06 |
Admission=sortie=G1/8 |
-20∼70 |
5 fois/seconde |
14,0(0,78) |
CA : 6 VA CC : 4,8 W |
|

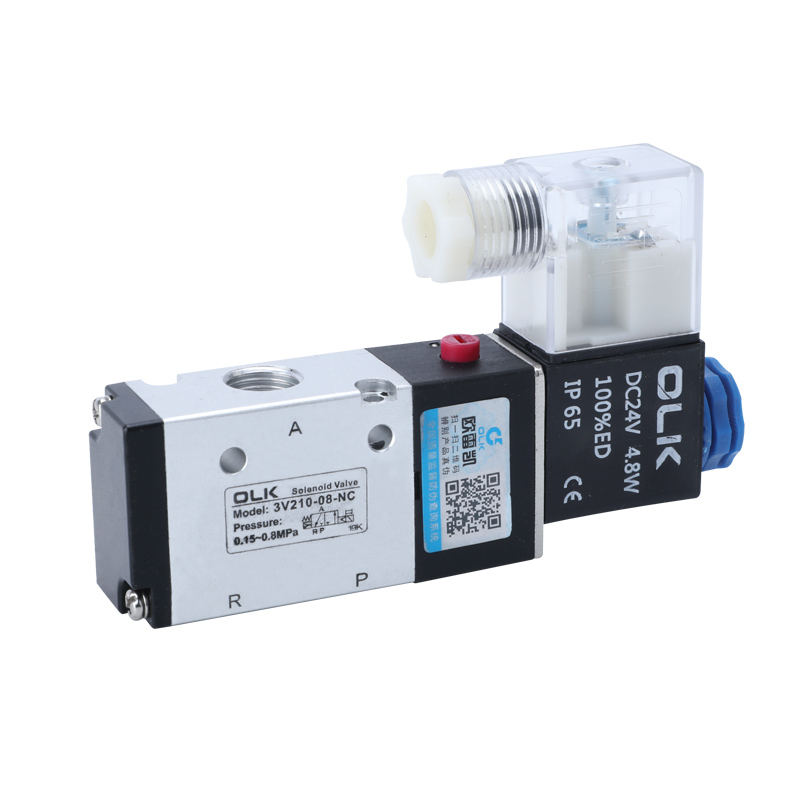

3V210-08 |
Admission=sortie=G1/4 |
-20∼70 |
5 fois/seconde |
16,0(0,89) |
CA : 6 VA CC : 4,8 W |
|

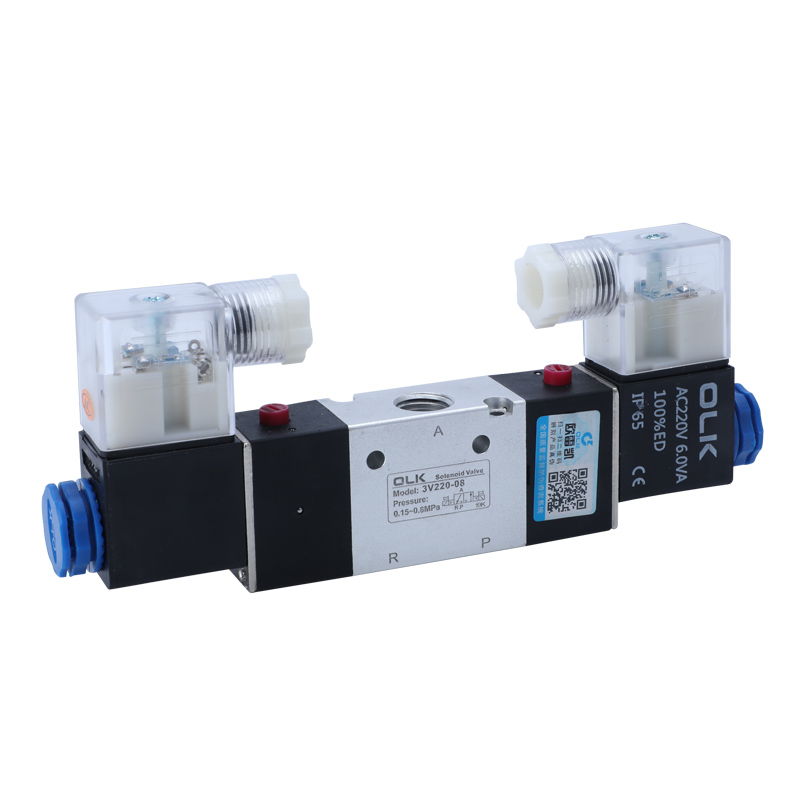

3V220-08 |
Admission=sortie=G1/4 |
-20∼70 |
5 fois/seconde |
16,0(0,89) |
CA : 6 VA CC : 4,8 W |
|
3V310-08 |
Admission=sortie=G1/4 |
-20∼70 |
5 fois/seconde |
25,0(1,39) |
CA : 6 VA CC : 4,8 W |
|
3V320-08 |
Admission=sortie=G1/4 |
-20∼70 |
5 fois/seconde |
25,0(1,39) |
CA : 6 VA CC : 4,8 W |
|
3V310-10 |
Admission=sortie=G3/8 |
-20∼70 |
5 fois/seconde |
30,0(1,67) |
CA : 6 VA CC : 4,8 W |
|
3V320-10 |
Admission=sortie=G3/8 |
-20∼70 |
5 fois/seconde |
30,0(1,67) |
CA : 6 VA CC : 4,8 W |
|
3V410-15 |
Admission=sortie=G1/2 |
-5∼60 |
3 fois/seconde |
50,0(2,79) |
CA : 6 VA CC : 4,8 W |
|
3V420-15 |
Admission=sortie=G1/2 |
-5∼60 |
3 fois/seconde |
50,0(2,79) |
CA : 6 VA CC : 4,8 W |
