Cylindre standard série SC

Model:SC 80X80

Bienvenue dans la vente en gros de cylindres standard de la série SC, chaque demande des clients reçoit une réponse dans les 24 heures. Ouleikai (OLK) est le fabricant professionnel, nous aimerions vous fournir des cylindres de la série SC et nous vous offrirons le meilleur service après-vente et une livraison rapide.

Brand:
OLK
Bore size:
32, 40, 50, 63, 80, 100, 125, 160, 200, 250 mm
Stroke:
25mm - 1000mm
Action:
Double Acting
Cushion:
Adjustable Air Cushion
Working Pressure:
0.1-1.0Mpa(14-145 Psi)

envoyer une demande

Description du produit

OLK est un fabricant et fournisseur chinois qui produit principalement des cylindres standard de la série SC avec de nombreuses années d'expérience. J'espère établir des relations commerciales avec vous. Les vérins pneumatiques standard de la série SC sont fabriqués à partir de matériaux légers tels que l'alliage d'aluminium, ce qui réduit le poids et contribue à améliorer l'efficacité opérationnelle de l'équipement. Ils se caractérisent par un design compact et une petite taille, permettant une installation dans des espaces limités, adaptés aux scénarios avec des contraintes d'espace. Par rapport aux vérins standard ISO 15552, les vérins de la série SC de même diamètre ont une longueur plus petite. Leur réglage du coussin est plus fluide.

Avec une variété de tailles et de modèles disponibles, ils répondent aux exigences des lignes de production automatisées, des machines d'emballage et des applications robotiques, y compris des fonctions telles que la poussée linéaire et la rotation.

OLK, en tant que fabricant pneumatique en Chine, peut concevoir et produire des cylindres de différents diamètres et courses selon les exigences détaillées du client et les besoins réels. De plus, ils peuvent être équipés de composants de cylindre tels que CA, CB, brides et raccords. Le vérin pneumatique standard de la série SC offre des prix compétitifs, offrant aux clients une plus grande rentabilité.

Cylindre standard de la série OULEIKAI SC utilisant un matériau en alliage d'aluminium Caractéristiques du produit

Caractéristiques du cylindre standard de la série SC :

1. Le cylindre pneumatique standard de notre société.

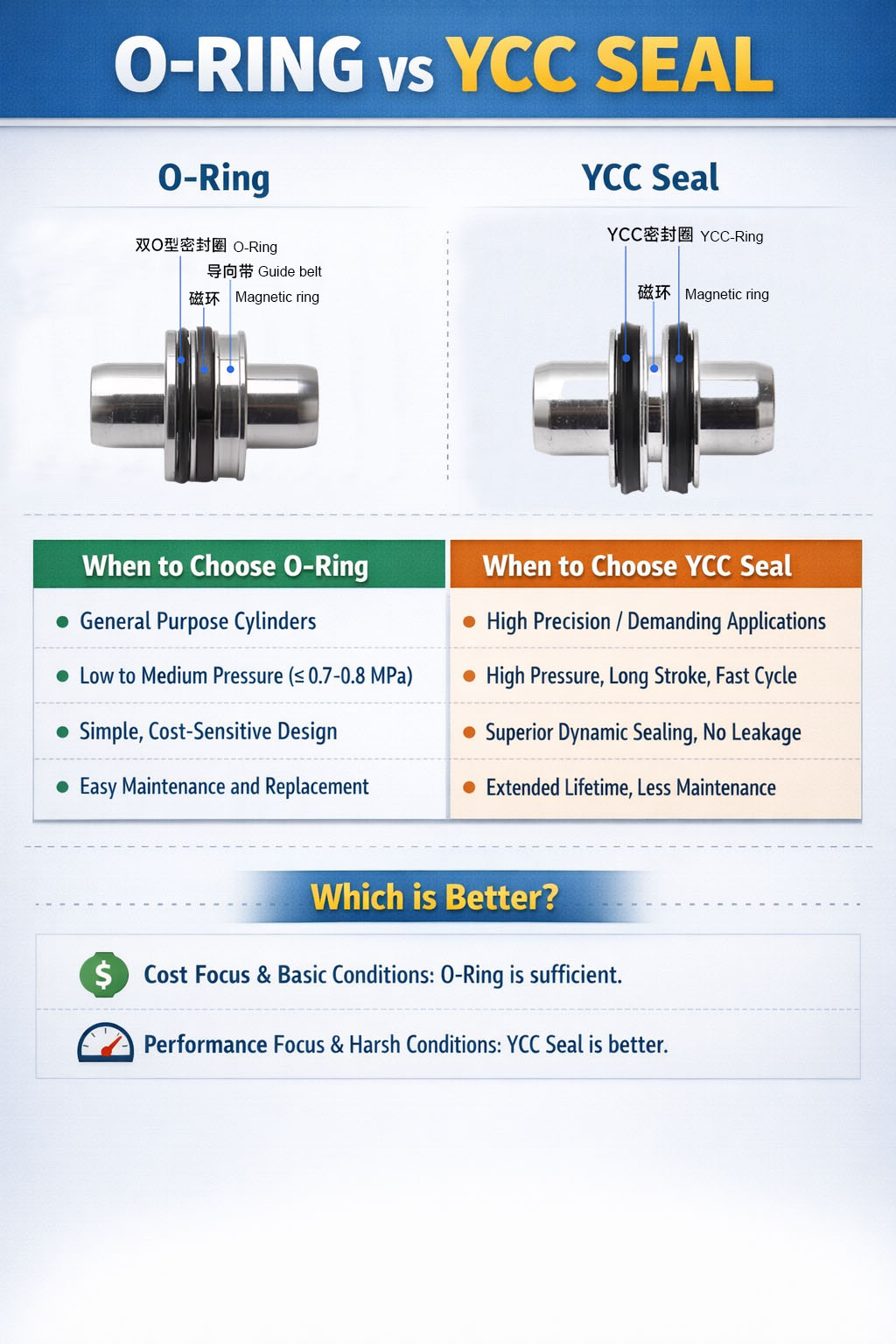

2. Le joint de piston adopte une structure d'étanchéité double face spéciale, de taille compacte, avec fonction de stockage d'huile.

3. Il s'agit d'un cylindre de type tige, dont les couvercles avant et arrière sont reliés au corps du cylindre en tube d'aluminium avec des piliers, assurant une bonne fiabilité.

Q : Quelle est la différence entre la plage de pression de service utilisée dans le cylindre pneumatique de la série SC et la pression d'épreuve ?

5. Réglage en douceur de l'amortissement du cylindre.

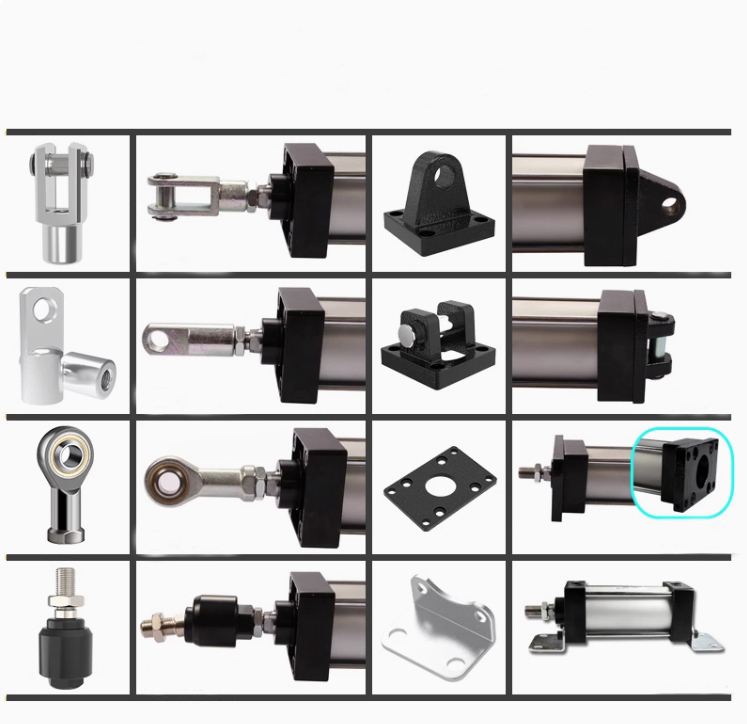

6. Diverses spécifications de cylindres et d'accessoires de montage de cylindres sont disponibles pour la sélection du client.

7. Des matériaux d'étanchéité résistants aux hautes températures sont choisis pour garantir que le cylindre fonctionne normalement dans des conditions allant jusqu'à 150°C.

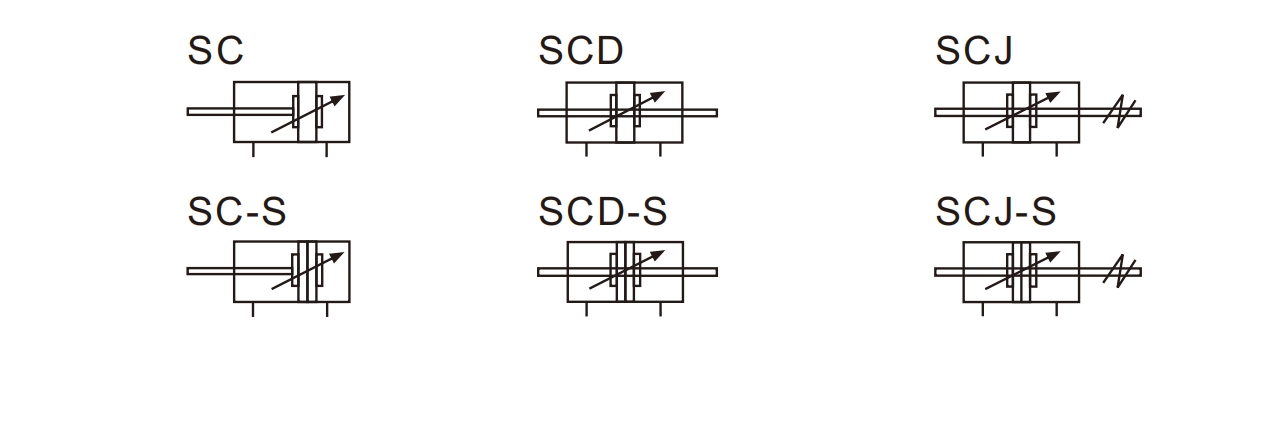

Symbole du cylindre standard série SC :

code de commande
CS	50	-	50	-	20	-	S
Modèle	ALÉSAGE		ACCIDENT VASCULAIRE CÉRÉBRAL		Course réglable		Agent	-
SC : vérin à double effet standard					10:10mm		BLANC : sans aimant		Code du sceau	MONTAGE	TYPE DE FIL
SCD : vérin à double effet à double tige					20:20mm		S: avec aimant		vierge : TPU	KG	BLANC : PT
SCJ: Vérin à double effet à double tige à course réglable					30:30 mm				N:NBR	KG	T:NPT
					40:40mm				H:FKM/VITOM	Facebook	G:G
					50:50mm					Californie
					75:75mm					CB
					100:10mm					CT

Cylindre standard série SCParamètres de spécification standard：

Taille d'alésage (mm)	32	40	50	63	80	100
Mode d'action	Double effet
Milieu de travail	Air purifié
Pression de service	0,1-1,0 MPa (14-145Psi)
Pression de preuve	1,5 MPa (215 psi)
Plage de température de fonctionnement	'-20-80 ℃
	30-800
Mode tampon	Réglable
Distance de mise en mémoire tampon (mm)	21				28	29
Taille du port	PT1/8	PT1/4		PT3/8		TP1/2

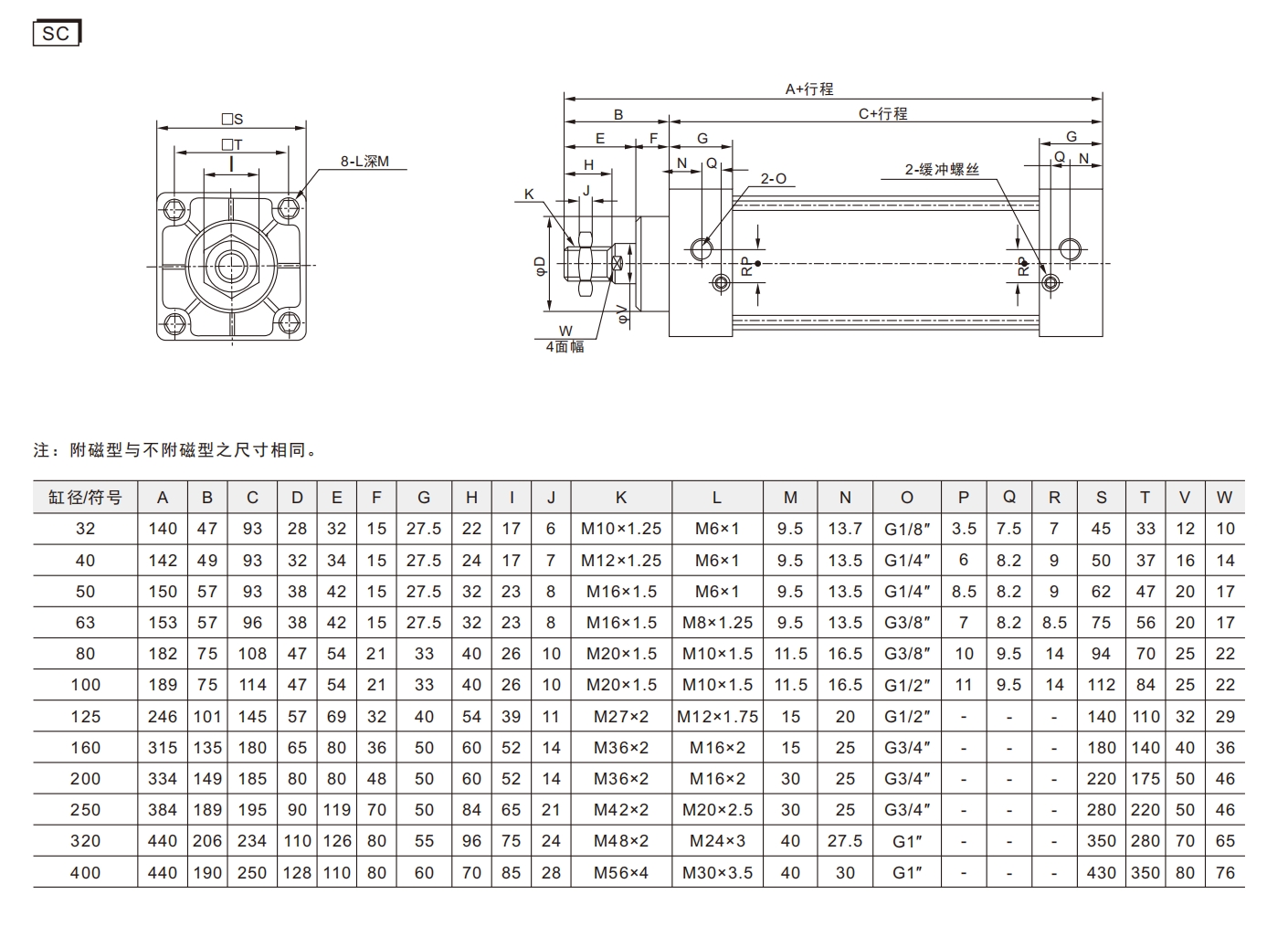

	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	M10X1.25	M6X1	9.5	13.7	G1/8''	3.5	7.5	7	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12X1.25	M6X1	9.5	13.5	G1/4''	6	8.2	9	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16X1.5	M6X1	9.5	13.5	G1/4''	8.5	8.2	9	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16X1.5	M8X1.25	9.5	13.5	G3/8''	7	8.2	8.5	75	56	20	17
80	182	75	108	47	54	21	33	40	26	10	M20X1.5	M10X1.5	11.5	16.5	G3/8''	10	9.5	14	94	70	25	22
100	189	75	114	47	54	21	33	40	26	10	M20X1.5	M10X1.5	11.5	16.5	G1/2''	11	9.5	14	112	84	25	22
125	246	101	145	57	69	32	40	54	39	11	M27X2	M12X1.75	15	20	G1/2''	-	-	-	140	110	32	29
160	315	135	180	65	80	36	50	60	52	14	M36X2	M16X2	15	25	G3/4''	-	-	-	180	140	40	36
200	334	149	185	80	80	48	50	60	52	14	M36X2	M16X2	30	25	G3/4''	-	-	-	220	175	50	46
250	384	189	195	90	119	70	50	84	65	21	M42X2	M20X2.5	30	25	G3/4''	-	-	-	280	220	50	46
320	440	206	234	110	126	80	55	96	75	24	M48X2	M24X3	40	27.5	G1''	-	-	-	350	280	70	65
400	440	190	250	128	110	80	60	70	85	28	M56X4	M30X3.5	40	30	G1''	-	-	-	430	350	80	76

FAQ :

Q : Quelle est la différence entre la plage de pression de service utilisée dans le cylindre pneumatique de la série SC et la pression d'épreuve ?

R : Plage de pression de fonctionnement : dans cette plage, le cylindre peut démarrer, fonctionner et maintenir ses performances normalement. Plage de pression de fonctionnement du cylindre à air SC : 0,1 MPa -1,0 MPa (14-145 psi) ; Le dépassement de cette plage peut entraîner un retard de mouvement, une défaillance du joint ou des dommages.

Pression d'épreuve : il s'agit de la limite de pression maximale fixée par le fabricant lors des tests en usine, indiquant la pression d'air la plus élevée à laquelle la structure du produit peut résister dans un court laps de temps sans éclater, se déformer ou s'endommager de façon permanente. Ce n'est pas une pression de travail normale, juste utilisée pour vérifier la force ;

Généralement, elle représente environ 1,5 fois la limite supérieure de la pression de travail ;

Pression d'épreuve du cylindre à air SC : 1,5 MPa (215 psi)

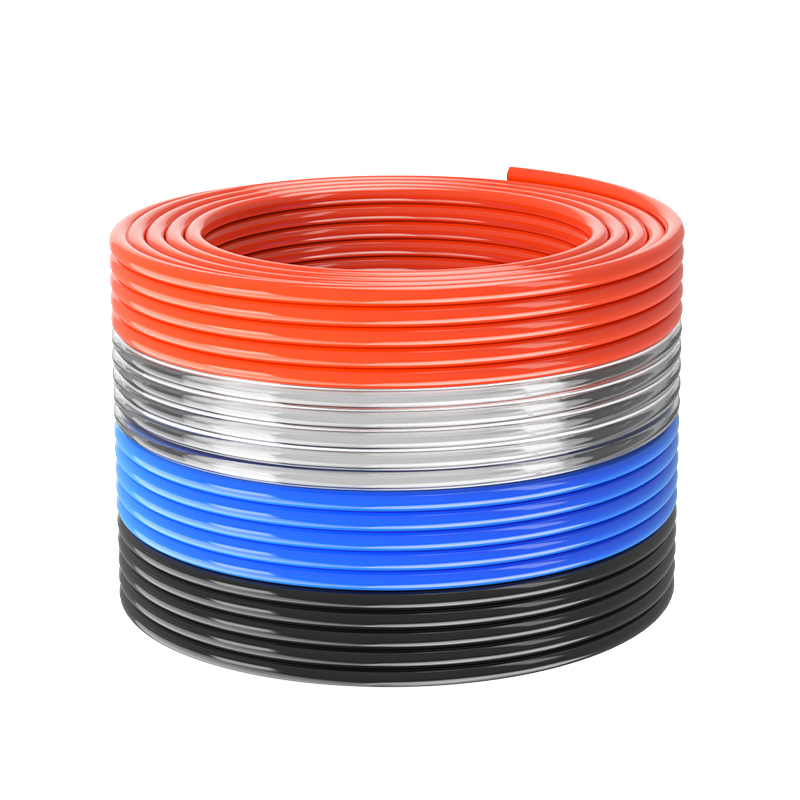

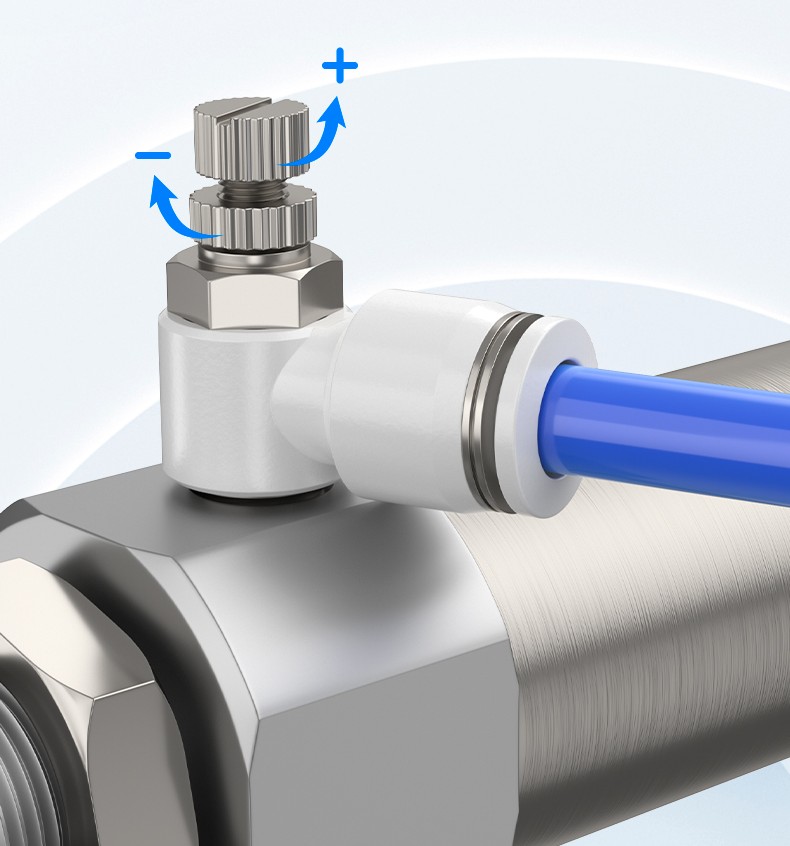

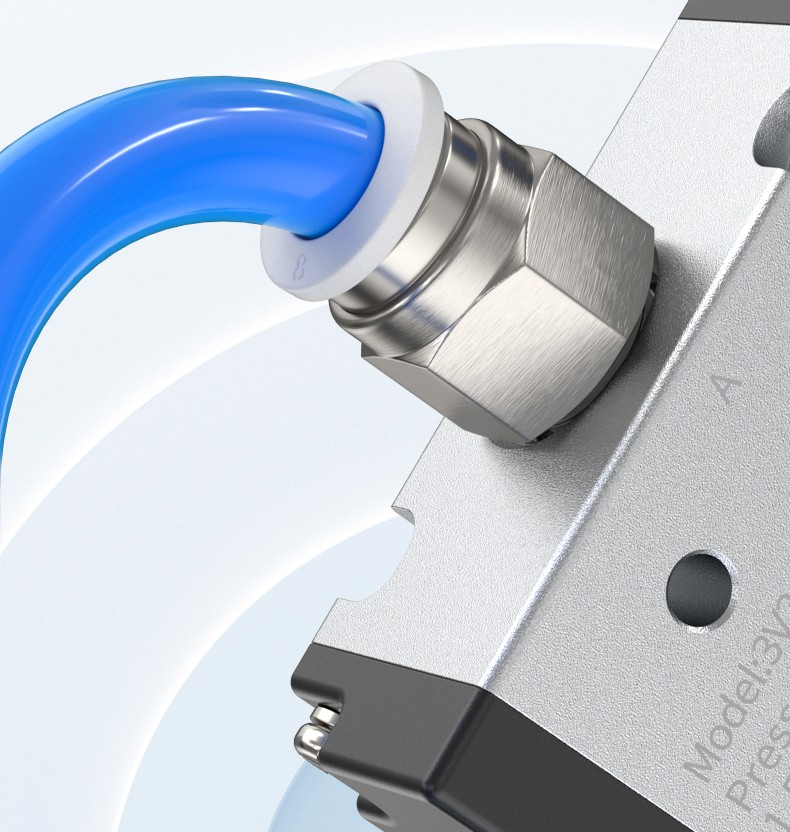

Cylindre SC – Raccords et tubes recommandés (applications)

Balises actives: Cylindre pneumatique SC, cylindre à biellette standard, cylindre à double effet, cylindre pneumatique 32-250mm, cylindre à coussin réglable
