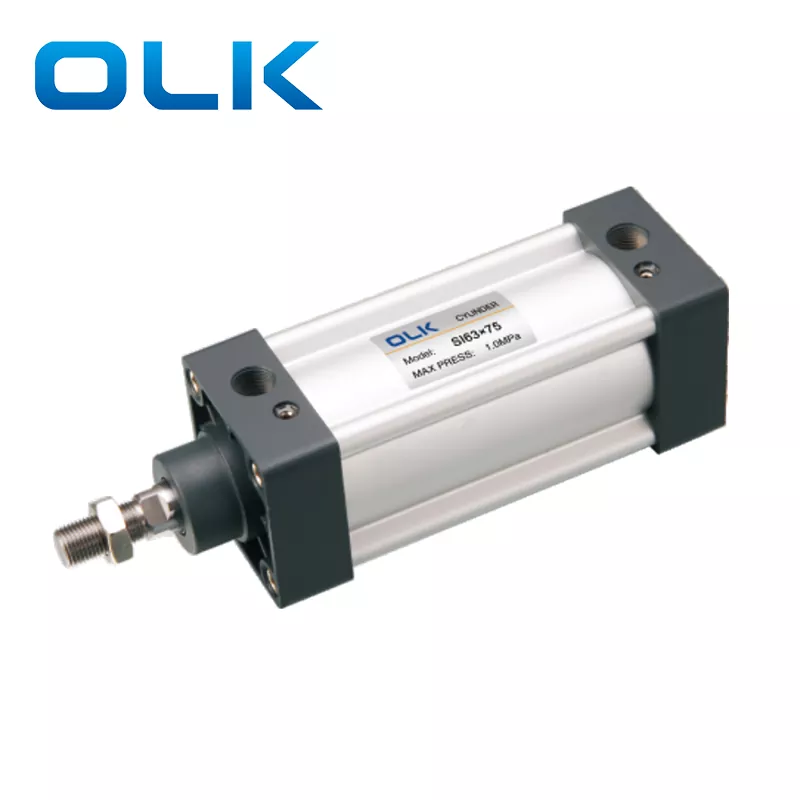

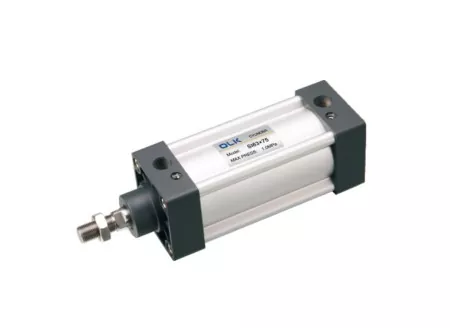

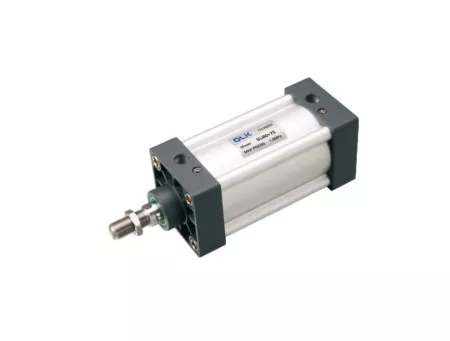

Les vérins pneumatiques standard ISO15552 de la série SI sont disponibles en trois types : double effet standard, double tige SID double effet et double tige SIJ double effet avec course réglable. Ils sont conformes à la norme ISO 15552, ce qui signifie que leurs dimensions d'installation sont supérieures àVérins pneumatiques SUde la même taille. Les accessoires fixes ne sont pas interchangeables et sont uniquement compatibles avec les spécifications ISO 15552 (anciennement ISO 6431).
1. Cylindre pneumatique standard IS015552 (original IS06431);
2. Le joint de piston est composé de 2 structures de joint unidirectionnelles en forme de Y, qui ont une fonction de compensation, une longue durée de vie et une faible pression de démarrage.
3.Le tuyau en aluminium en forme de 米 sans tirant a une bonne résistance à la corrosion ;
4. Le réglage du tampon du cylindre est fluide et stable :
5. Les cylindres et accessoires pour l'installation avec plusieurs spécifications sont facultatifs.

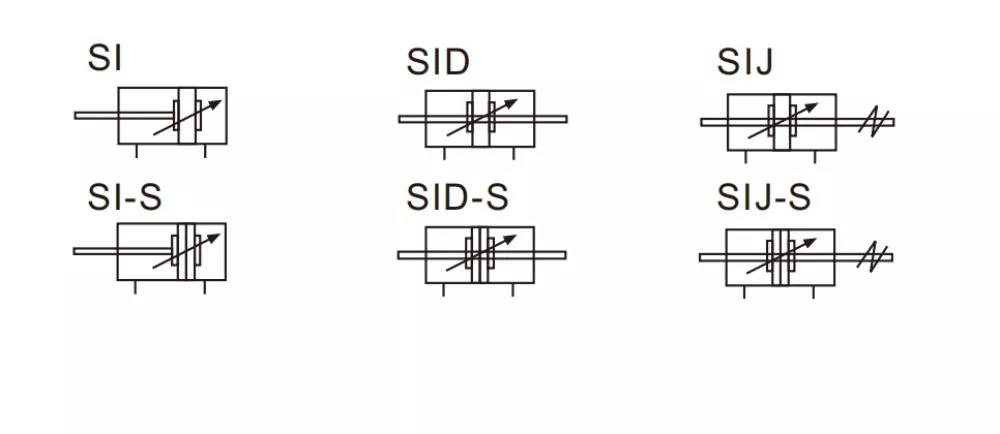

Symbole du cylindre pneumatique standard série SI ISO15552 :
|
Code de commande |
|
|||||||||
|
ET |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SID |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
DIRE |
160 |
|
X |
50 |
-- |
20 |
S |
|
|
|
|
Modèle |
Alésage |
Matériau de la tige |
|
accident vasculaire cérébral |
|
Course réglable |
Aimant |
Type de montage |
Matériau d'étanchéité |
Utiliser la plage de vitesse |
|
SI : type à double effet |
|
Blank : acier au carbone moyen |
|
|
|
10:10mm |
Vierge : sans aimant |
|
Vierge : TPU |
Vierge :PT（55°） |
|
SID: type à double tige |
|
R:SUS420J2 |
|
|
|
20:20mm |
S: avec aimant |
H: Viton |
G:G(55°) |
|
|
SIJ : type de course réglable |
|
B : SUS304 |
|
|
|
30:30 mm |
|
N:NBR |
T:NPT(60°) |
|
|
Taille d'alésage (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
Mode d'action |
Double effet |
|||||||||
|
Milieu de travail |
Air purifié |
|||||||||
|
Forme fixe |
ET |
FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
SID |
FA LB TC FTC TCM1 TCM2 |
|||||||||
|
DIRE |
||||||||||
|
Pression de service |
0,1-1,0 MPa (14-145Psi) |
|||||||||
|
Pression de preuve |
1,5 MPa (215 psi) |
|||||||||
|
Plage de température de fonctionnement |
'-20-80 ℃ |
|||||||||
|
Utiliser la plage de vitesse |
30-800 |
30-500 |
||||||||
|
Mode tampon |
Tampon réglable |
|||||||||
|
Distance de mise en mémoire tampon (mm) |
27 |
30 |
36 |
40 |
50 |
|||||
|
Taille du port |
PT1/8 |
PT1/4 |
PT3/8 |
TP1/2 |
PT3/4 |
|||||
Vérins pneumatiques SI vs SU : principales différences et comparaison des spécifications
|
Modèle: |
Ils sont
|
ET
|
|
Standard |
Cylindre série SU : JIS/AirTac |
Cylindre série SI : ISO1552 (ISO6431) |
|
Pays/régions appliqués |
Principalement utilisé dans les équipements asiatiques (en particulier les équipements système de Taiwan et du Japon) |
Principalement utilisé dans les équipements européens et américains, les lignes de production d'automatisation |
|
cote d'installation |
Compact |
Plus grand |
|
Alésage |
20:20mm |
32-200 |
|
Accessoires fixes |
Les accessoires sont compatibles avec lePneumatique série SC |
Série ISO6431 (DNCTampon réglable |
|
Différences structurelles internes (non visibles de l'extérieur) |
Dimensions du couvercle d'extrémité (positions des trous de montage, taille de la culasse, taille de la queue du cylindre) Longueur du filetage de la tige de piston Structure de rainure intérieure du profil de cylindre Différences entre les trous de montage standard européens et japonais Quelles sont les différences entre la nouvelle série SAI et l'ancienne série SI ?Californie /Supports de pied CB,Brides FA,TC-M, têtes de joint) ne sont pas compatibles |
|
Quelle marque les cylindres SI peuvent-ils remplacer ?
Les cylindres SI peuvent remplacer les cylindres de la série SI d'AIRTAC. Cependant, veuillez noter qu'AIRTAC a interrompu la série SI. Leur nouveau modèle de remplacement s'appelle vérin pneumatique de la série SAI, qui a la même fonction et les mêmes dimensions de montage.
Principalement utilisé dans les équipements européens et américains, les lignes de production d'automatisation
Les nouveaux cylindres SAI comportent des rainures externes pour l'installation du capteur, ce qui rend le montage du capteur rapide et pratique.
Quel type de cylindre est SI ?
SI est un cylindre à air standard.
