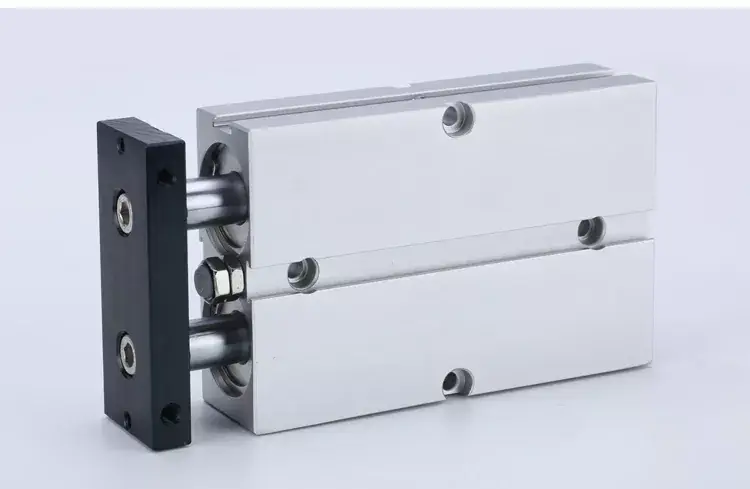

Notre usine est spécialisée dans la fabrication du cylindre à double axe de la série TN. Bienvenue à Buy TN Series Dual Axe Cylinder de OLK. Chaque demande des clients est répondue dans les 24 heures. Le cylindre à double axe Ouleikai (OLK) permet un contrôle simultané de plusieurs axes, facilitant les chemins de mouvement complexes et les travaux collaboratifs multi-axes.
Comparé à l'utilisation de plusieurs cylindres à axe unique séparément, le cylindre TN à double axe implique plusieurs axes d'actionnement, avec une forme de montage corporelle intégrée à l'économie d'espace plus compacte.
Fournisseurs pneumatiques OLK présentant une conception avancée et des algorithmes de contrôle optimisés, il réalise des effets efficaces d'énergie et d'économie d'énergie, réduisant la consommation d'énergie et les coûts d'exploitation.
Le panneau fixe du cylindre à double axe TN a des trous de montage sur trois côtés, facilitant le chargement multi-positions. Il assure un contrôle synchrone précis de plusieurs axes, assurant un mouvement synchrone de chaque axe dans des chemins de mouvement complexes.
1. Conforme aux normes de l'entreprise.
2. Installation corporelle intégrée pour l'économie d'espace.
3. Possède une certaine résistance à la flexion et à la torsion, capable de résister aux charges latérales.

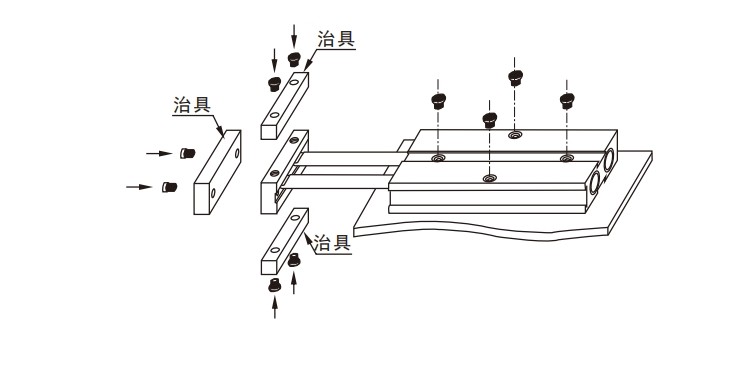

4. Les trous de montage sur trois côtés de la plaque fixe facilitent le montage multi-positions.
5. Le coussin de collision frontal réglable sur le corps permet un réglage de la course du cylindre et un soulagement de l'impact.
6. Cette série de cylindres est équipée standard avec des accessoires magnétiques, avec des options non magnétiques disponibles.
|
Taille de l'alésage (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Mode de théâtre |
Double-jeu |
|||||
|
Moyen de travail |
Air nettoyé |
|||||
|
Pression de travail |
0,1-1,0 MPa (14-145psi) |
|||||
|
Pression de preuve |
1,5 MPa (215psi) |
|||||
|
Plage de températures de travail |
«-20-70 ℃ |
|||||
|
Plage de vitesse de travail |
30-500 |
|||||
|
Mode tampon |
coussin de crash |
|||||
|
Précision non rattachée |
± 0,4 |
± 0,3 |
||||
|
Taille du port |
M5 x 0,8 |
Pt1 / 8 |
||||
La précision non rotante se réfère à l'angle que la plaque fixe du cylindre peut tourner lorsque le cylindre est à l'état entièrement rétracté.
Les types de fils de prise de contrôle disponibles sont NPT et G.
PS: tous les cylindres à double axe de la série TN avec des aimants.
Symbole du cylindre à double axe de la série TN:
|
Code de commande |
||||||||
|
TN |
- |
20 |
X |
50 |
- |
S |
- |
|
|
MODÈLE |
|
Alésage |
|
accident vasculaire cérébral |
|
Aimant |
|
Fil |
|
TN: cylindre à double tige (double jeu), série complète avec aimant |
|
|
|
|
|
S: avec aimant |
|
Blank: Fil Pt |
|
|
|
|
|
|
|
|
|
T: fil NPT |
|
|
|
|
|
|
|
|
|
G: g fil |

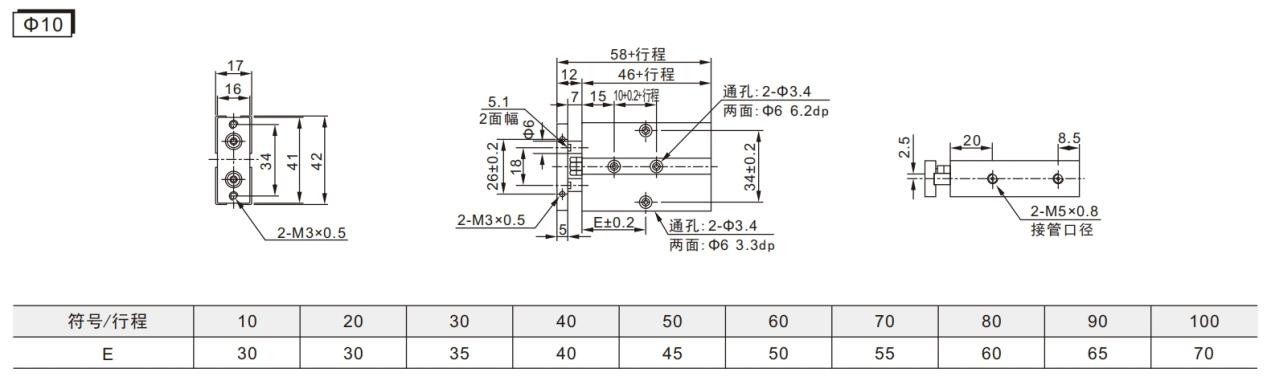

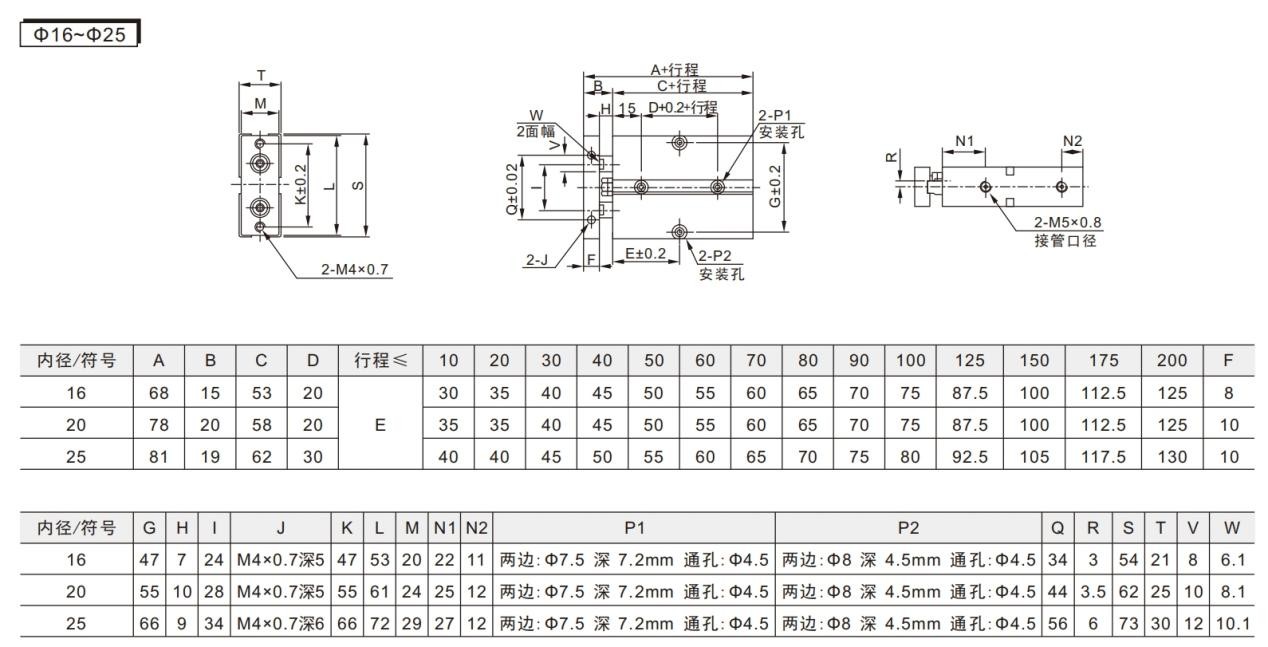

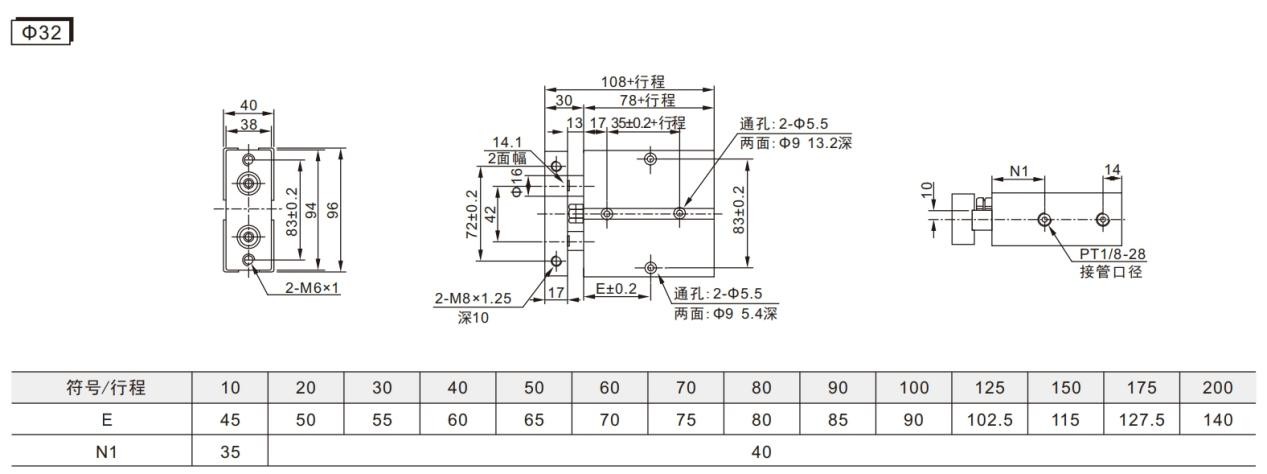

TN Série TN Cylindre à double axe Spécification standard:
|
Taille de l'alésage (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Mode de théâtre |
Double-jeu |
|||||
|
Moyen de travail |
Air nettoyé |
|||||
|
Pression de travail |
0,1-1,0 MPa (14-145psi) |
|||||
|
Pression de preuve |
1,5 MPa (215psi) |
|||||
|
Plage de températures de travail |
«-20-70 ℃ |
|||||
|
Plage de vitesse de travail |
30-500 |
|||||
|
Mode tampon |
coussin de crash |
|||||
|
Précision non rattachée |
± 0,4 |
± 0,3 |
||||
|
Taille du port |
M5 x 0,8 |
Pt1 / 8 |
|
|||
La précision non rotante se réfère à l'angle que la plaque fixe du cylindre peut tourner lorsque le cylindre est à l'état entièrement rétracté.
Les types de fils de prise de contrôle disponibles sont NPT et G.
PS: Cylindre à double axe de série AllTN avec aimants.
|
alésage (mm) |
Diamètre de la tige de piston (mm) |
Type d'acteur |
Zone efficace (mm²) |
Pression d'air (MPA) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
Double-jeu |
Vide |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
Vide |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
Double-jeu |
Vide |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
Vide |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
Double-jeu |
Vide |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
Vide |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
Double-jeu |
Vide |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
Vide |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
Double-jeu |
Vide |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
Vide |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
Double-jeu |
Vide |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
Vide |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
