Transmetteurs Relais pneumatique-électrique

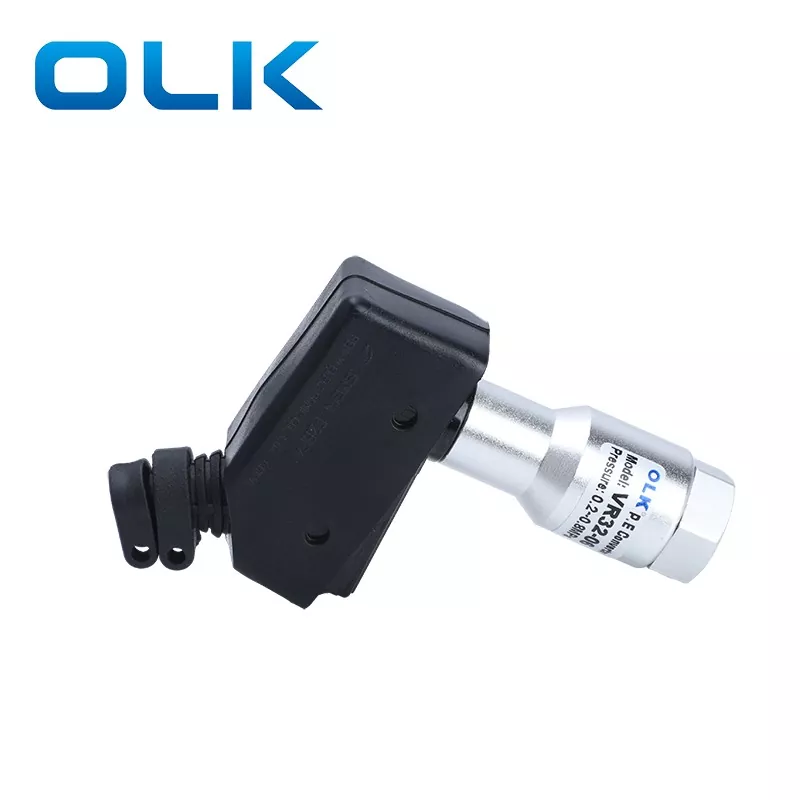

Relais pneumatique-électrique des émetteurs OLK La série SMC TYPE VR3200 est un pressostat qui convertit les signaux pneumatiques en signaux électriques. Il se compose de cinq parties principales : un micro-interrupteur, un ressort, un piston, un corps et un couvercle. La pression de fonctionnement est de 0,1 à 1,0 MPa. Les interfaces filetées pneumatiques-électriques de précision du VR3200 ne sont pas facilement dénudées. Les deux extrémités sont équipées de bouchons anti-poussière et l'utilisation d'un couvercle de protection spécial les rend plus durables et prolonge leur durée de vie.

Symbole:

Applications des pressostats :

1. Détection de pression des cylindres : le pressostat pneumatique détecte la pression dans les cylindres.

2. Confirmation du vide sur les bras du robot : près de la ventouse d'un bras robotique sur un convoyeur automatique, l'interrupteur confirme l'aspiration.

3. Détection de fuite de gaz : à l'aide d'un capteur basse pression, le commutateur détecte de petits changements de gaz pour mesurer les fuites.

4. Gestion de la pression d'alimentation : en connectant un pressostat à un régulateur dans un système pneumatique, la pression d'alimentation peut être réglée en fonction de la valeur de pression affichée. Pendant le fonctionnement, la valeur affichée indique si la pression d'alimentation est anormale. Par exemple, dans une chaîne de production de lavage, plusieurs pressostats fluides surveillent l'alimentation en eau, en huile, etc. Sur les vérins hydrauliques, les pressostats confirment la force du marteau.

5. Détection de position : un pressostat numérique détecte la contre-pression de la buse pour confirmer la position des pièces.

6. Contrôle du débit d'air

7. Surveillance du colmatage du filtre : un capteur de pression différentielle mesure la différence de pression des deux côtés du filtre. Une différence plus grande indique plus de colmatage. En fonction de l'état de colmatage, le filtre peut être nettoyé ou remplacé.

8. Détection du niveau de liquide : un capteur de pression différentielle détecte les niveaux de liquide en scellant l'orifice d'air inférieur. À mesure que le niveau de liquide change, la pression nette dans le tuyau vertical connecté change, permettant la détection de niveau.

Transmetteurs série SMC type VR320 : Relais pneumatique-électrique Paramètres généraux

FAQpour convertisseur électropneumatique VR32:

1. Votre relais électropneumatique VR32 peut-il remplacer directement le VR3200 ou le VR3201 de SMC ?

Oui. La série VR32 d'OLK est entièrement compatible avec la série SMC VR3200/3201 en termes de dimensions de montage, de taille de port (1/8") et de performances électriques. Il s'agit d'un remplacement à 100 % avec un prix plus compétitif. Remplacement VR3200 rentable !

2.Quelle est la différence entre un convertisseur VR32 et un pressostat ?

Le VR32 est un relais mécanique pneumatique-électrique conçu pour convertir un signal pneumatique en signal de contact électrique. Il est simple et durable, principalement utilisé pour détecter l'état « Air ON/OFF » ou la confirmation de course. Les pressostats, en revanche, comportent souvent des affichages numériques et des échelles de réglage précises pour surveiller des valeurs de pression spécifiques.

3.Quels sont les scénarios d'application typiques des convertisseurs pneumatiques-électriques VR32 ?

Relais de détection de position du cylindre :

Détection de limite de course du cylindre : lorsque le cylindre atteint la limite, la pression augmente et le VR32 envoie un signal au PLC, invitant la machine à passer à l'étape suivante.

Verrouillage de sécurité : la machine ne démarrera que lorsque la pression de l'air atteindra la norme et que le circuit sera connecté.
