Le papillon des gaz unidirectionnel de la série ASC d'OLK contrôle le débit de fluide en ajustant la taille de la section du papillon. Ces vannes combinent les caractéristiques d'une structure unidirectionnelle et d'une structure d'étranglement.
Le papillon des gaz ASC fabriqué par OLK (ouleikai) possède un grand trou d'air de travail, assurant un débit de gaz important tout en réduisant la perte de pression, améliorant considérablement l'efficacité du travail. Ils sont plus sensibles en termes d’étranglement des gaz d’échappement et le processus de régulation de la pression est plus pratique et plus simple. La rotation dans le sens des aiguilles d'une montre peut augmenter le débit, la rotation dans le sens inverse des aiguilles d'une montre peut réduire le débit et la conception de l'écrou de blocage assure une pression stable.
Les papillons unidirectionnels de la série ASC sont largement utilisés dans de nombreux secteurs, notamment la fabrication de semi-conducteurs, le contrôle de la tension d'impression, le contrôle de l'automatisation, les moteurs automobiles, le développement de robots et le soudage.
Symbole:
|
Code de commande : |
||
| ASC | 300 | 10 |
| MODÈLE | SÉRIE | R: NC |
| ASC : Valve papillon unidirectionnelle | SÉRIE 100:100 | SÉRIE 100 :06 :G1/8 |
|
|
SÉRIE 200:200 | SÉRIE 200 :08 :G1/4 |
|
|
SÉRIE 300:300 |
SÉRIE 300 :10-G3/8 |
|
|
|
SÉRIE 200 :08 :G1/4 |
1.Autoriser le flux d'air dans un sens mais s'arrêter dans le sens inverse
2. Les clapets anti-retour permettent la circulation de l'air dans une direction.
3. Structure légère et compacte.
4. Accélérateur d'échappement pour un réglage sensible et une haute précision.
5. Installation facile avec plusieurs positions de montage.
|
milieu de travail |
Air (filtré à travers un filtre supérieur à 40μm) |
|
Plage de pression de service MPa(psi) |
0,05～0,9 |
|
Résistance à la pression garantie |
1,5 MPa (215 psi) |
|
Température de travail °C |
-20∼70 |
|
Matériau du corps |
alliage d'aluminium |
|
modèle |
Diamètre du port |
Papillon des gaz débit nominal standard L/min |
Clapet anti-retour débit nominal standard L/min |
|

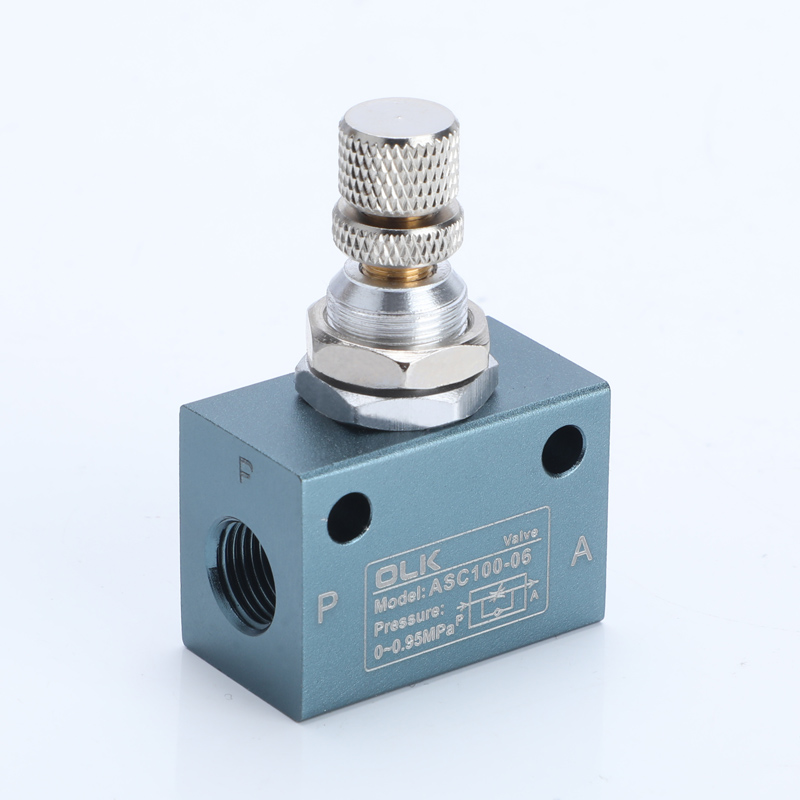

ASC100-06 |
G1/8 |
200 |
400 |
|

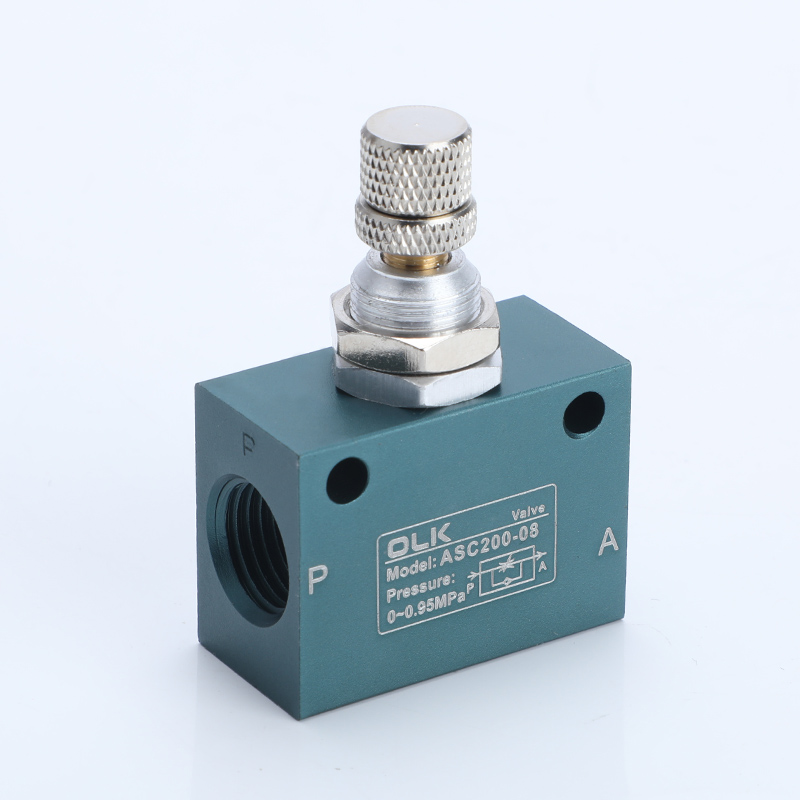

ASC200-08 |
G1/4 |
450 |
800 |
|
ASC300-10 |
G3/8 |
1250 |
1500 |
|

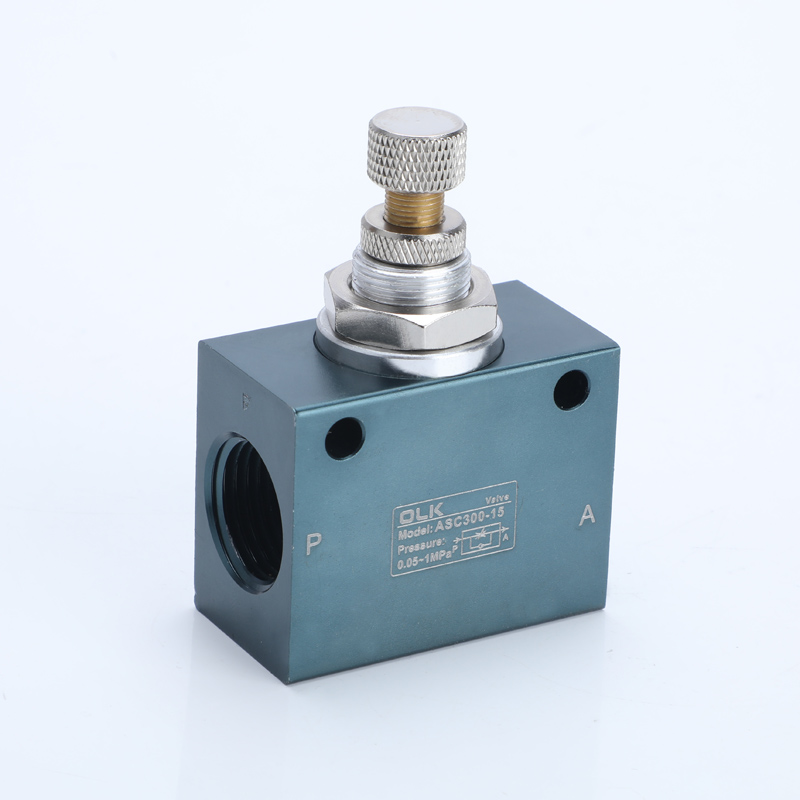

ASC300-15 |
G1/2 |
1650 |
2500 |
|
Différence entre les vannes de régulation de débit unidirectionnelles ASC (Hard-seal) et RE (Soft-seal) |
|||
| Modèle |
structure de scellement |
Caractéristiques |
Applications appropriées |
| ASC (joint dur) |
Étanchéité métal sur métal |
Résistance à haute pression, résistance à haute température, longue durée de vie, pas facile à porter |
Mouvements haute fréquence, environnements difficiles, machines industrielles |
| RE (joint souple) |
Joint en caoutchouc |
Meilleure étanchéité à l'air, performances plus stables sous basse pression |
Systèmes basse pression, applications nécessitant des performances d'étanchéité élevées |
FAQ :
Le réglage du clapet anti-retour ASC affecte-t-il la pression ?
En principe, l'étranglement n'affecte pas la source de pression, mais uniquement le débit et donc la vitesse.
Gardez la source de pression stable.
Qu'est-ce qui est le plus durable, ASC (joint dur) ou RE (joint souple) ?
L'ASC est plus durable.
Durée de vie plus longue, résistance à la pollution et aux chocs de la structure à joint dur. Non sujet aux défaillances des joints dues à l'huile ou aux particules
Quel clapet anti-retour est le plus adapté à l'air sale ou aux environnements huileux ?
L'ASC (joint dur) est plus approprié et ne se laisse pas facilement coincer par l'huile et les particules.
