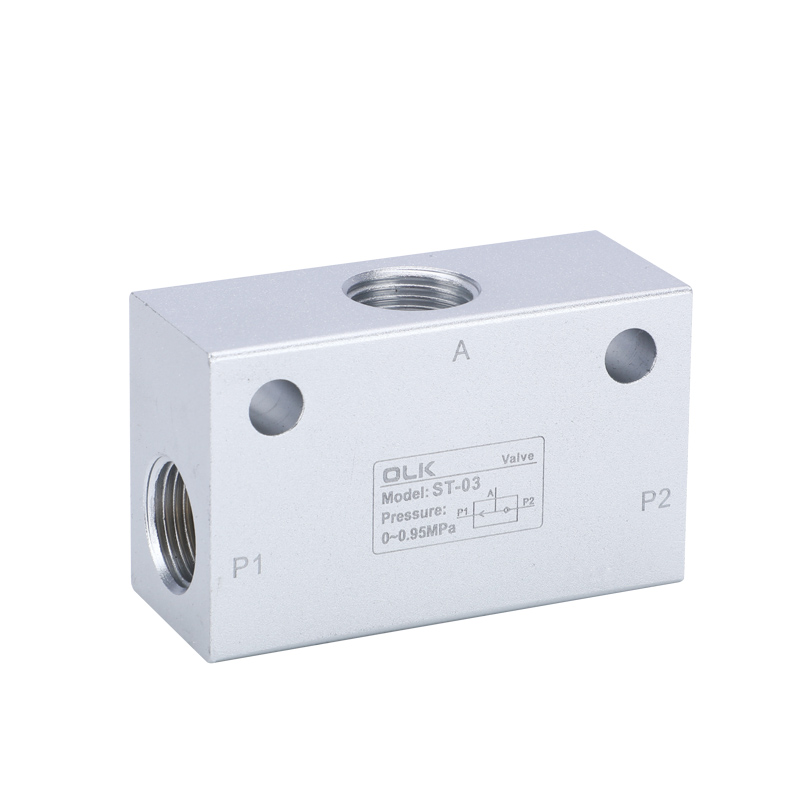

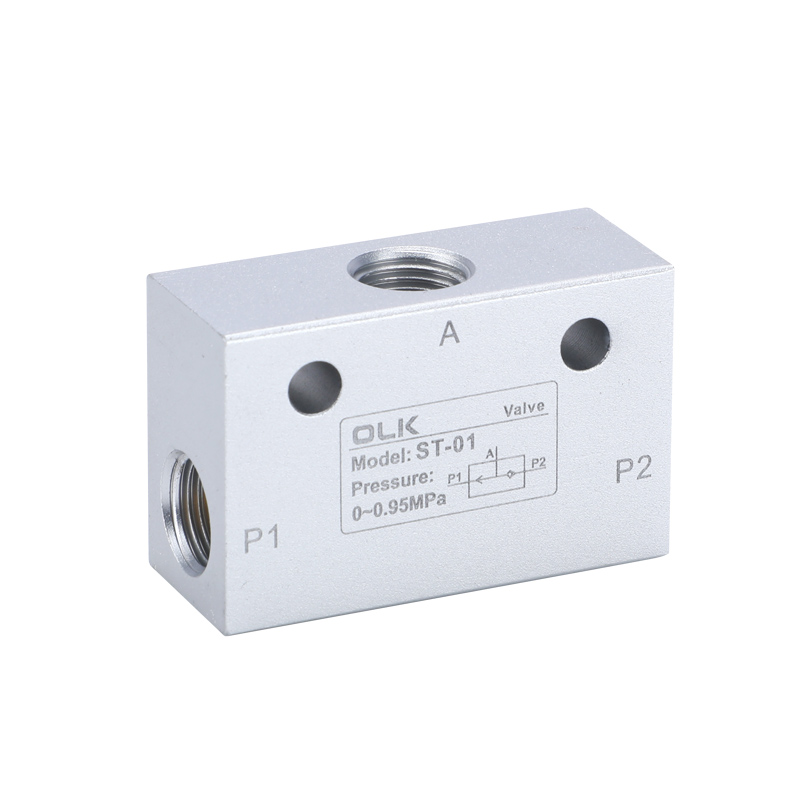

Valves de navette de la série ST

Les valves de navette de la série ouleikai (OLK) ont deux ports d'entrée "dans" et un port de sortie ". Lorsque l'une des importations a une entrée, l'exportation a une sortie. Si les deux pressions d'entrée ne sont pas égales, l'entrée et la sortie à haute pression sont connectées. Si les deux pressions d'entrée sont égales, l'entrée avec la première pression d'entrée est connectée au port de sortie.

Les vannes de navette ST connues sous le nom de vannes de sélecteur ou de deux clapulagons pilotes, sont essentiellement des clapulades à contre-disque hydrauliques à trois voies. Ils sélectionnent automatiquement le circuit hydraulique. Lorsque l'actionneur est fourni par deux sources d'huile de pression alternée et que le port d'huile de pression plus élevée doit être ouvert, la soupape de navette est utilisée.

Valves de navette de la série St File Interface Thread ， Échappement rapide, grande capacité de ventilation, installation facile, capable de comprimer le gaz ； Émission rapide

Précautions et problèmes d'application:

Les vannes de navette sont principalement utilisées pour la sélection des signaux, comme dans les circuits qui basculent entre le fonctionnement manuel et automatique.

Si les raccords à tube d'air ne sont pas sélectionnés correctement, ce qui a fait que l'apport d'air ou l'échappement à un port est très petit, le noyau de la soupape peut ne pas se déplacer complètement, conduisant à tous les ports connectés. Cela doit être empêché. ST-01: G1 / 8; ST-02: G1 / 4; ST-03: G3 / 8; ST-04: G1 / 2

Les soupapes de navette peuvent également être utilisées dans des circuits de commutation à haute et basse pression. Cependant, une valve à 3 voies à 2 positions doit être installée sur le côté entrée à haute pression de la vanne de la navette pour éviter le risque de perdre une basse pression.

Symbole:

Paramètres généraux de la navette de la série ST

Salle de navette de la série ST Différents paramètres
