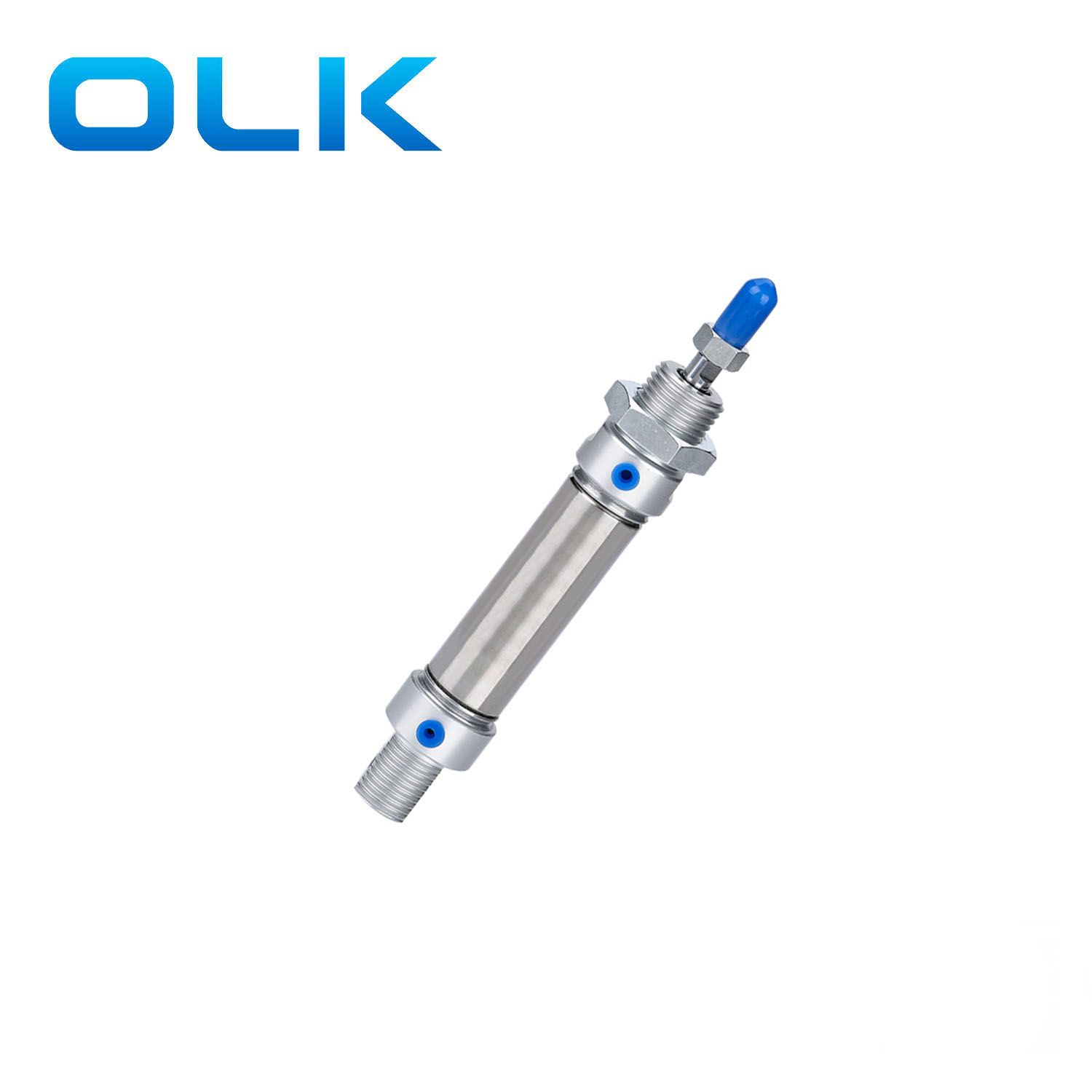

Le mini-cylindre en acier inoxydable Ouleikai (OLK) MA présente une conception ultra-compacte et légère, ce qui le rend adapté aux applications avec un espace extrêmement limité. Il offre des temps de réponse rapides, permettant un contrôle de mouvement à haute fréquence. Malgré sa petite taille, le mini-vérin MA offre toujours une précision de positionnement élevée, ce qui le rend adapté aux scénarios nécessitant des exigences de positionnement strictes.
Il est utilisé pour le contrôle conjoint et la commande de mouvement des micro-robots, permettant des opérations robotiques précises ; contrôle des mouvements dans les petits équipements médicaux, comme le contrôle des pièces mobiles des instruments chirurgicaux ; et des fonctions telles que la manipulation et le positionnement des échantillons dans les équipements de laboratoire, améliorant ainsi l'efficacité et la précision des expériences.
Le mini-cylindre en acier inoxydable de la série MA de la marque OLK est livré avec des aimants intégrés et est bien établi sur le marché.
OULEIKAI Mini-cylindre série MA Caractéristiques du produit
·Le joint de piston adopte une structure d'étanchéité double face spéciale, de taille compacte, avec fonction de stockage d'huile.
·Les capots avant et arrière sont équipés de tampons d'impact fixes pour réduire l'impact de l'inversion du cylindre.
·Diverses formes de couvercles arrière rendent l'installation du cylindre plus pratique.
· Les couvercles avant et arrière sont rivetés au corps du cylindre en acier inoxydable avec une structure roulante, assurant une connexion fiable. Le corps du cylindre est constitué de tubes en acier inoxydable de haute précision, offrant une résistance élevée et une résistance à la corrosion.
·Diverses spécifications de cylindres et d'accessoires de montage de cylindres sont disponibles pour la sélection du client.
· Tous les cylindres de cette série sont livrés avec des aimants.
Symbole du mini-cylindre MA en acier inoxydable :
| MA | 20 | X | 50 | _ | S | _ | CM | ||
| Modèle: | Alésage | Alimenter | Agent | Couverture avant | Montage | Type de filetage | |||
| MA:mini cylindre (double effet) | S: avec aimant | CA : Type de pivot | Vide: | Vide : PT | |||||
| MAC:mini cylindre (Double effet avec coussin) | CM : type à extrémité ronde | FA | T:NPT | ||||||
| MSA : mini cylindre (à simple acing-push) | U : type à extrémité plate | SDB | G:G | ||||||
| MTA: mini cylindre (traction simple effet) | KG | ||||||||
| MAJ | 20 | X | 50 | _ | 20 | S | _ | ||
| Modèle: | Alésage | Alimenter | Course réglable | Agent | Montage | Type de filetage | |||
| MAD:mini cylindre (Double tige) | 10:10mm | S: avec aimant | Vide: | Vide : PT | |||||
| MACD : mini cylindre (Double tige avec coussin) | 20:20mm | FA | T:NPT | ||||||
| MAJ:mini cylindre (course réglable) | 30:30 mm | KG | G:G | ||||||
| MACJ : mini cylindre (course réglable avec coussin) | 40:40mm | ||||||||
| 50:50mm | |||||||||
| 75:75mm | |||||||||
| 100:100mm | |||||||||
| MA | 20 | X | 50 | _ | S | _ | U | ||
| Modèle: | Alésage | Alimenter | Agent | Couverture avant | Type de filetage | ||||
| MAR:mini vérin (Double effet avec coussin) | S: avec aimant | F : type fixe à l'avant | Vide : PT | ||||||
| U : type fixe supérieur | T:NPT | ||||||||
| G:G | |||||||||
|
Taille d'alésage (mm) |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
|||
|
Mode d'action |
Double effet |
|||||||||
|
Simple effet |
||||||||||
|
Milieu de travail |
Air purifié |
|||||||||
|
Pression de service |
Double effet : 0,1-1,0 MPa (15-145Psi) |
|||||||||
|
Simple effet : 0,2-1,0 MPa (28-145Psi) |
||||||||||
|
Pression de preuve |
1,5 MPa (215 psi) |
|||||||||
|
Plage de température de fonctionnement |
'-20-70 ℃ |
|||||||||
|
Plage de vitesse de travail |
Double effet : 30-800 mm/s Simple effet : 50-800 mm/s |
|||||||||
|
Mode tampon |
Série MAC.MACD,MACJ : Coussin réglable / Autres séries : coussin anti-crash |
|||||||||
|
Taille du port |
M5X0.8 |
PT1/8 |
PT1/4 |
|||||||
Comparaison des mini-cylindres MA et MI:
|
Modèle |
Mini cylindre MA en acier inoxydable
|

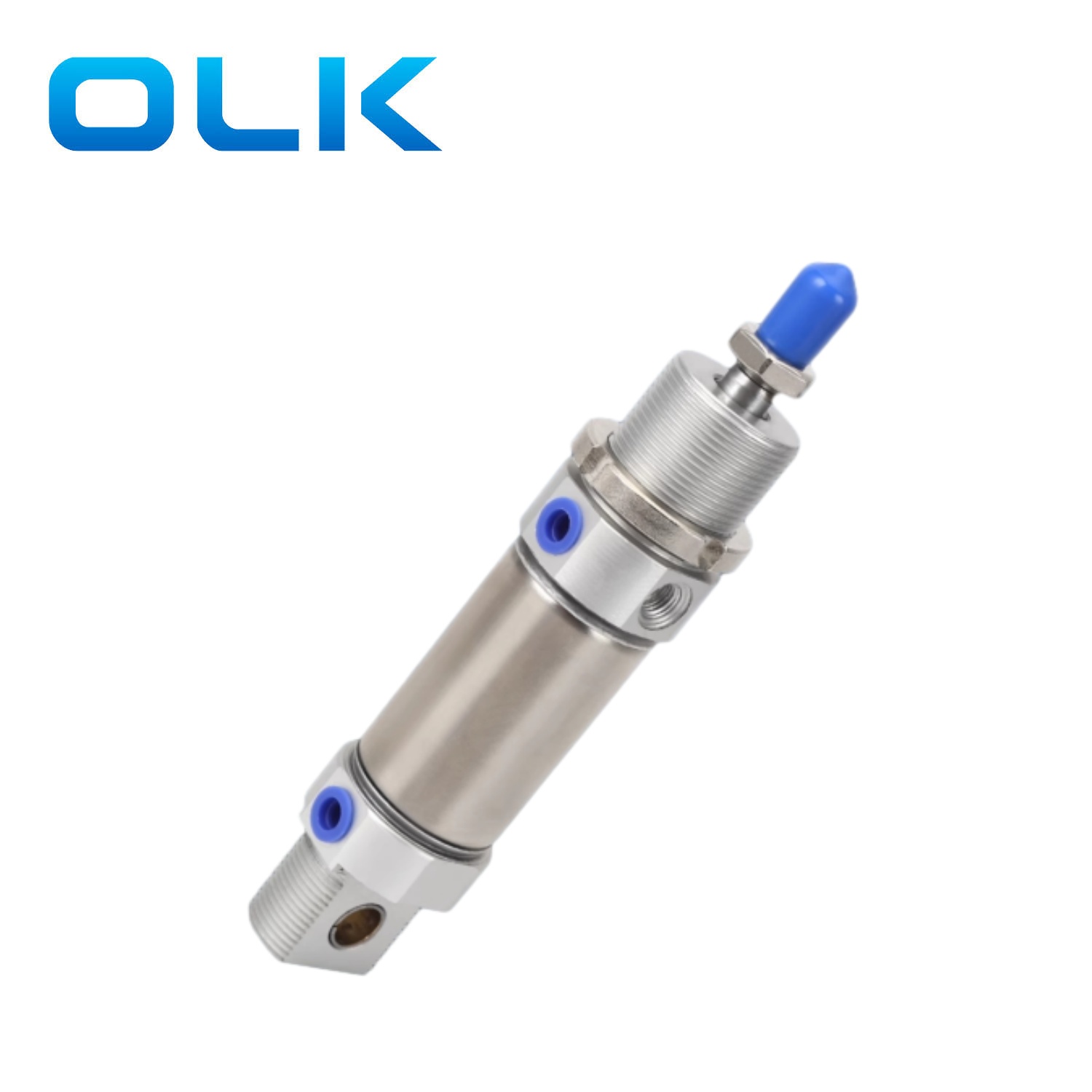

Mini cylindre MI en acier inoxydable
|
| Plage de course | 16--32mm | 8--25mm |
| Structure | Compact | Standard |
| Standard | U : type fixe supérieur | ISO6432 |
| Aimant | avec aimant, compatible avec les capteurs magnétiques | sans aimant |

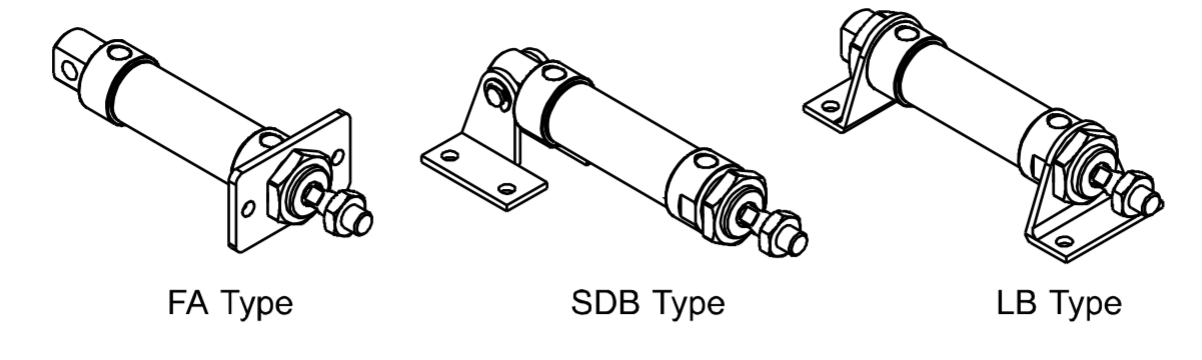

| Accessoires de montage en option |
FA, SDB, LB
|
Livre, FA, SDB, TC
|

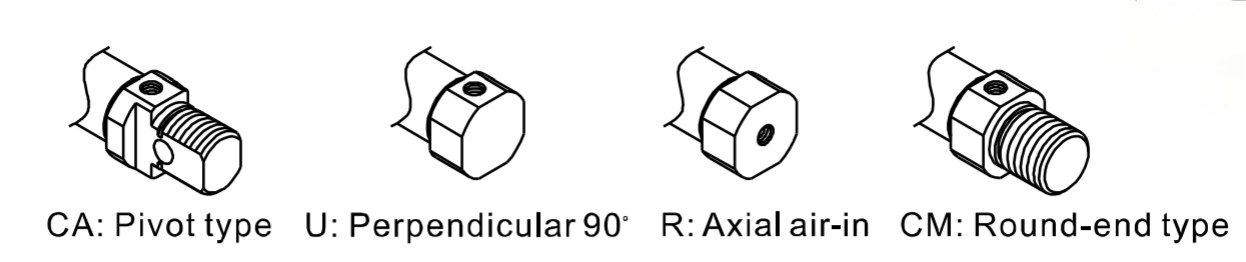

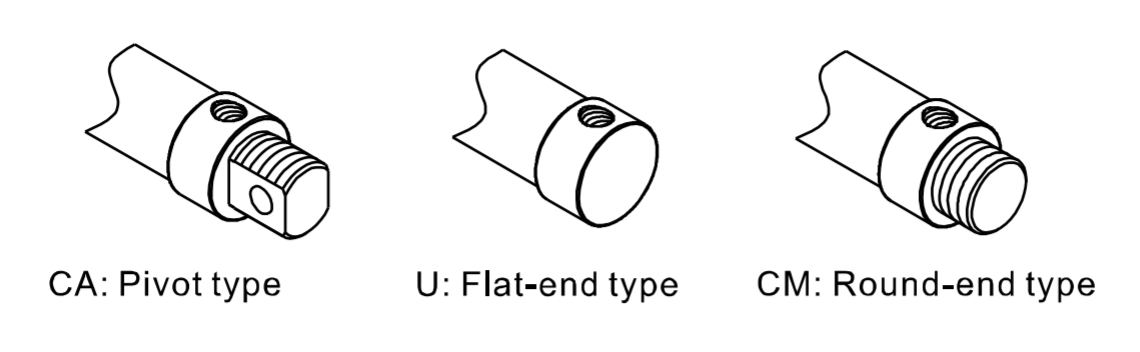

| Capots arrière en option |
CA, U, CM
|
CA, U, R, CM
|
