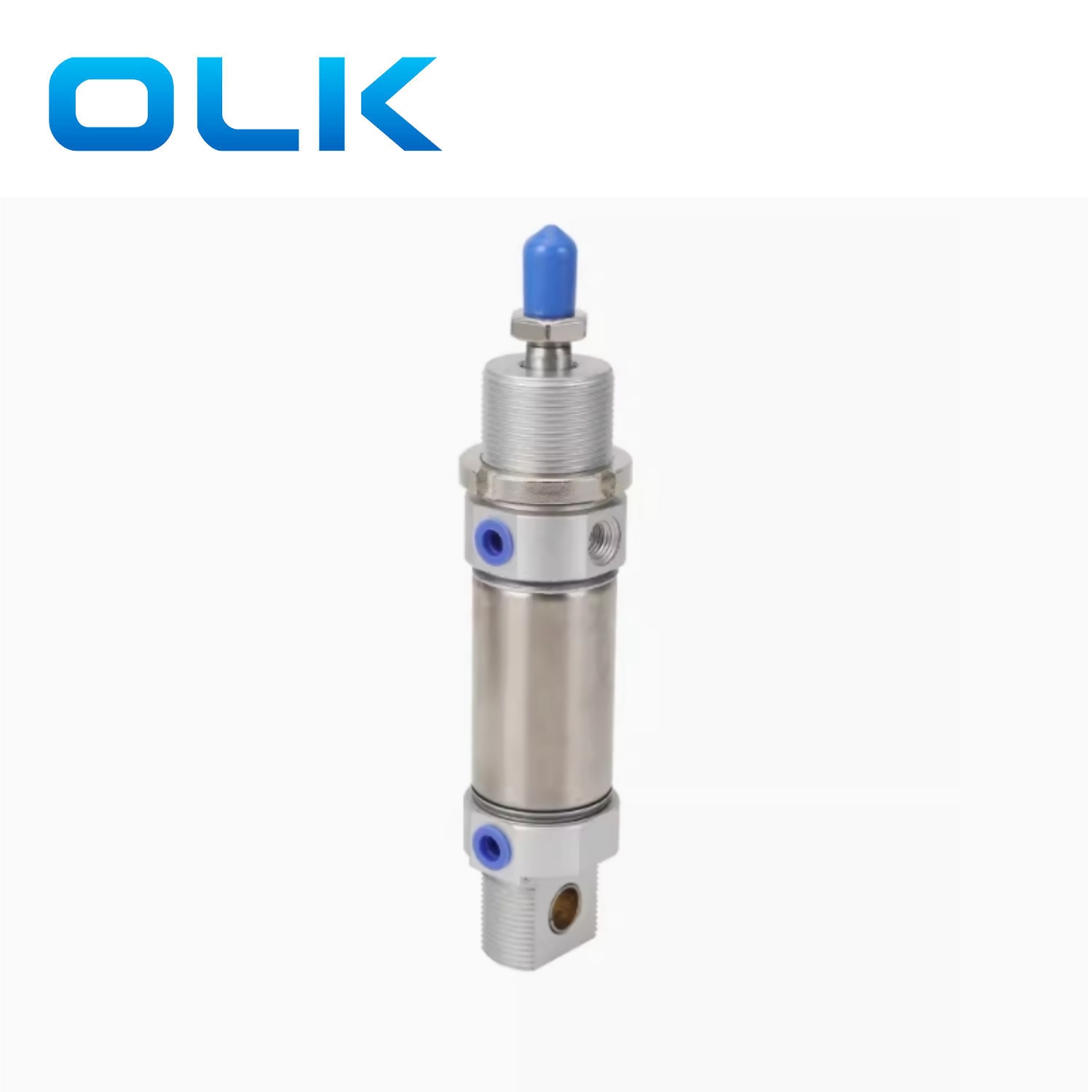

Les mini-vérins de la série Ouleikai (OLK) MI sont fabriqués en acier inoxydable, offrant une résistance élevée et une résistance à la corrosion, adaptés à divers environnements difficiles. Ils sont disponibles en types à double effet, simple effet poussé et simple effet tiré.
Les tailles d'alésage des mini-cylindres en acier inoxydable MI incluent φ8, φ10, φ12, φ16, φ20, φ25, φ32 et φ40. Le fluide de travail est l'air, avec une plage de température de fonctionnement de -20 à 70°C. De taille compacte, ils sont idéaux pour les applications avec un espace limité, facilitant une installation et une maintenance faciles, améliorant l'efficacité de la production et réduisant les temps d'arrêt.
1. Conformité à la norme ISO 6432 : garantit la compatibilité et la normalisation.
2. Pare-chocs avant et arrière fixes : Réduit l’impact des changements de direction des cylindres.
3. Diverses options de couvercle arrière : rend l’installation du cylindre plus pratique.
4. Connexion fiable : les couvercles avant et arrière sont sertis et roulés avec le corps en acier inoxydable pour une connexion sécurisée.
5. Résistance à la corrosion : la tige de piston et le corps du cylindre en acier inoxydable permettent au cylindre de fonctionner dans des environnements modérément corrosifs.
Symbole du mini-cylindre MI en acier inoxydable (série MA MAD MAJ) :
| MI | 10 | X | 40 | _ | S | _ | Californie | |
| Modèle: | Alésage | Alimenter | S: avec aimant | Taille de l'alésage de la couverture arrière/de la combinaison | Montage | |||
| MI:mini cylindre (double effet) | Californie : 8/10/12/16/20/25 | Vide: | ||||||
| avec aimant, compatible avec les capteurs magnétiques | U:8/10/12/16/20/25/32/40 | FA | ||||||
| MSI : mini cylindre (poussoir simple effet) | R:16/20/25/32/40 | KG | ||||||
| MTI : mini cylindre (à simple effet) | CM:16/20/25/32/40 | SDB | ||||||
| CT | ||||||||
| MOI | 10 | X | 40 | _ | 30 | _ | S | |
| Modèle: | Alésage | Alimenter | Course réglable | S: avec aimant | Montage | |||
| MID: mini cylindre (double tige) | 10:10mm | Vide: | ||||||
| ME: mini cylindre (ajuster la course) | 20:20mm | FA | ||||||
| MICD : mini cylindre (double effet avec coussin) | 30:30 mm | KG | ||||||
| MICJ : mini cylindre (course réglable avec coussin) | 40:40mm | CT | ||||||
| 50:50mm | ||||||||
| 75:75mm | ||||||||
| 100:100mm | ||||||||
|
Taille d'alésage (mm) |
8 |
10 |
12 |
16 |
20 |
25 |
32 |
40 |
|
Mode d'action |
actions multiples / extrusion à action unique / types d'introduction à action unique |
|||||||
|
Milieu de travail |
Air purifié |
|||||||
|
Pression de service |
Double effet |
0,1-1,0 MPa (14-145Psi) |
||||||
|
Simple effet |
0,2-1,0 MPa (28-145Psi) |
|||||||
|
Pression de preuve |
1,5 MPa (215 psi) |
|||||||
|
Plage de température de fonctionnement |
'-20-70 ℃ |
|||||||
|
Utiliser la plage de vitesse |
Double effet :30-800 Simple effet :50-800 |
|||||||
|
Mode tampon |
Série MIC : tampon réglable Autre : coussin de sécurité |
|||||||
|
Taille du port |
M5X0.8 |
PT1/8 |
PT1/4 |
|||||
Comparaison des mini-cylindres MA et MI :
| Modèle |

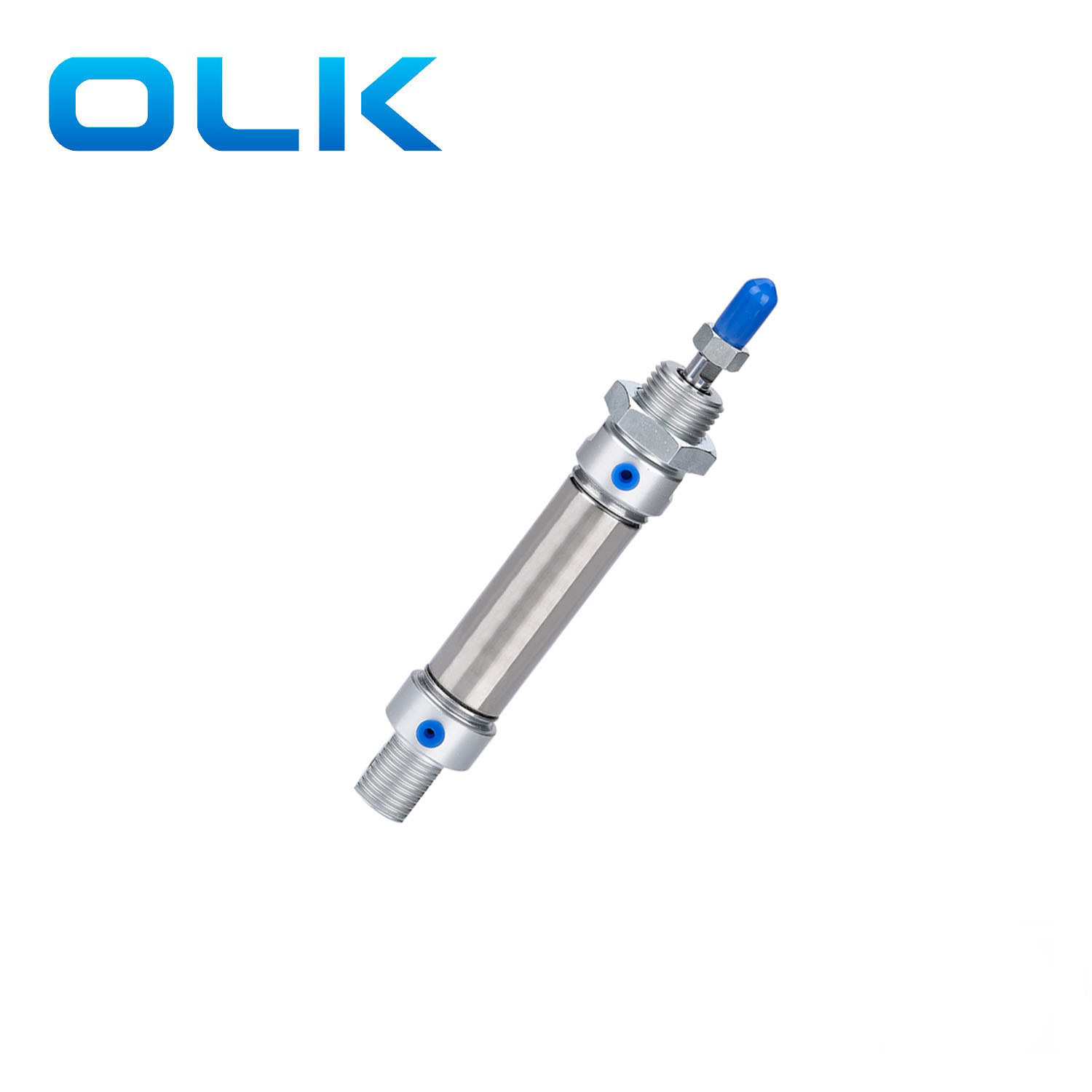

Mini cylindre MA en acier inoxydable
|
Mini cylindre MI en acier inoxydable
|
| Plage de course |
16--32mm |
8--25mm |
| Structure |
Compact |
Standard |
| Standard |
Norme ARTAC |
ISO6432 |
| Aimant | avec aimant, compatible avec les capteurs magnétiques |
sans aimant |

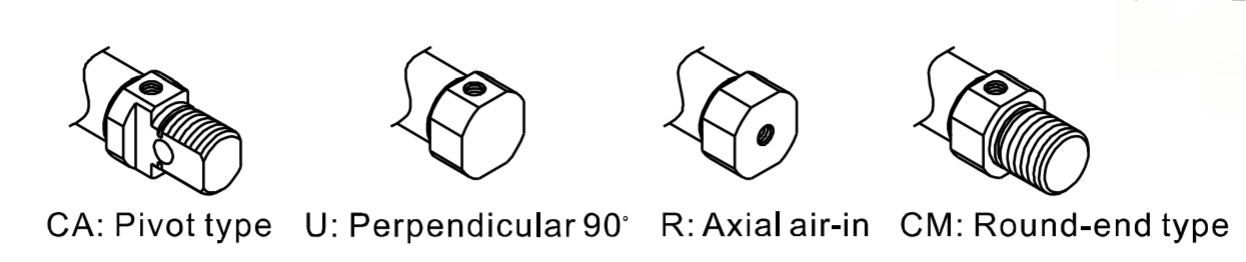

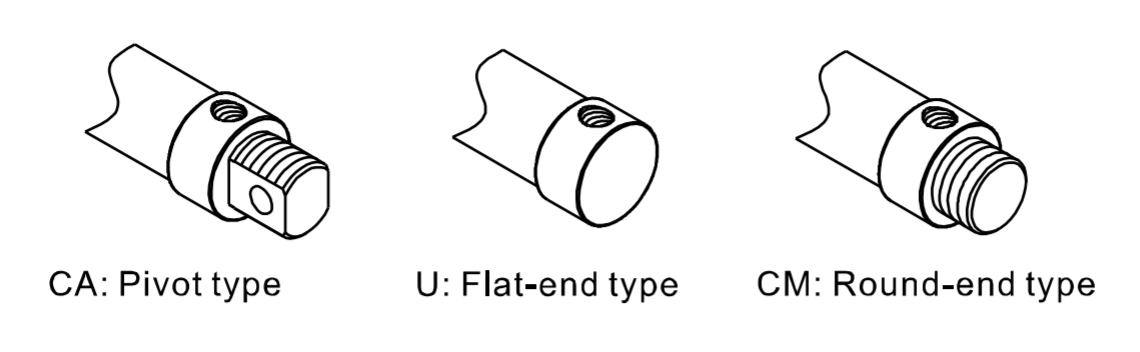

| Capots arrière en option |
Californie,U,CM
|
Californie, U, R, CM
|
|

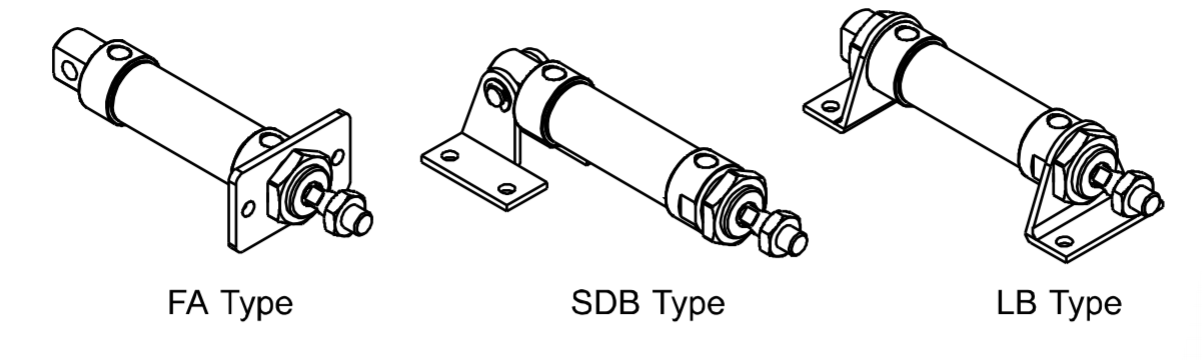

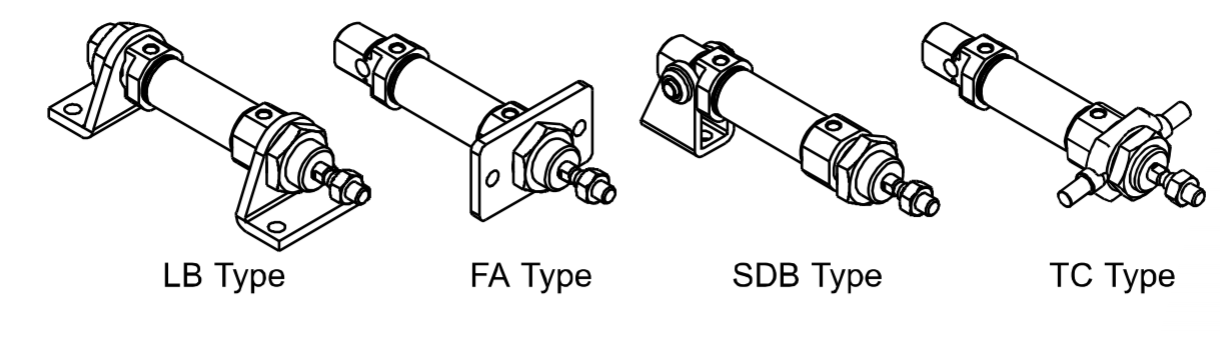

Accessoires de montage en option |
|
KG,FA,SDB,TC
|
