Vous pouvez être assuré d'acheter la vanne de commande mécanique à bouton 3 voies série S3 dans notre usine et nous vous offrirons le meilleur service après-vente et une livraison rapide. Ouleikai (OLK) fabrique la vanne 3 voies à action directe compacte et contrôlée de l'extérieur. positionner la vanne mécanique série S3. Il dispose d'une commutation flexible et peut être installé dans plusieurs positions. L'installation est très pratique et ne nécessite pas de lubrification à l'huile. Les têtes de commande sont disponibles en métal et en plastique, le matériau métallique (S3C, S3D, S3Y, S3R, S3L) offrant une durée de vie plus longue et plus fiable. Les combinaisons de têtes de commande pour la vanne mécanique peuvent être commandées séparément auprès de l'usine OULEIKAI en Chine
OULEIKAI COMMUTATIONS FLEXIBLES SÉRIE 3 Vanne de commande mécanique à bouton 3 voies Caractéristiques du produit
SYMBOLE:

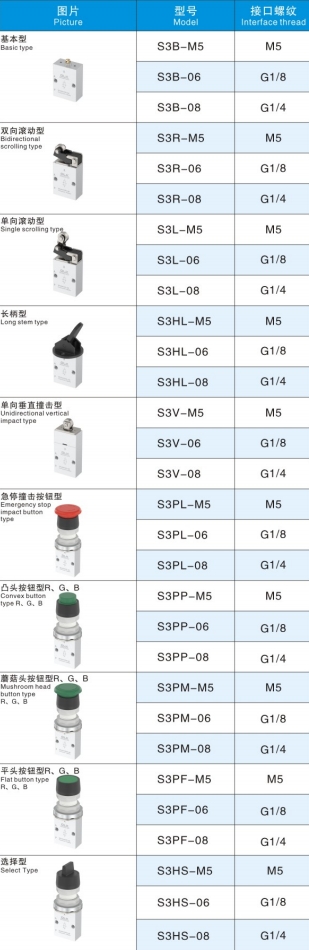

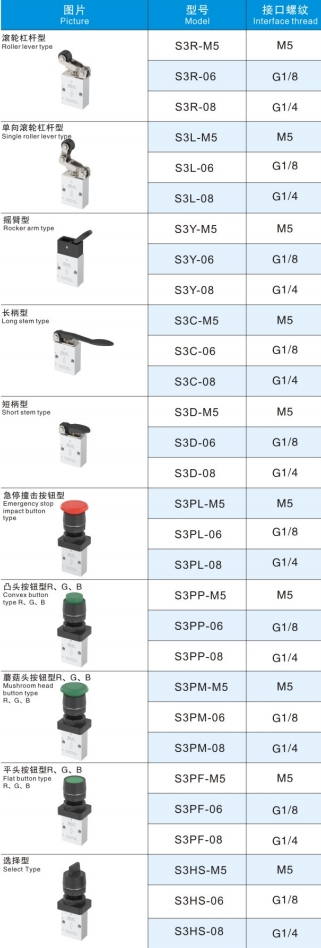

| Code de commande |
|||
| S3 | MP | 06 | R |
| SÉRIE | CODE | TAILLE DU PORT | COULEUR DU BOUTON |
| Série S3 2 positions 3 voies | B : Type de base (M5B) |
100:06:G1/8 | PL:ROUGE |
|
|

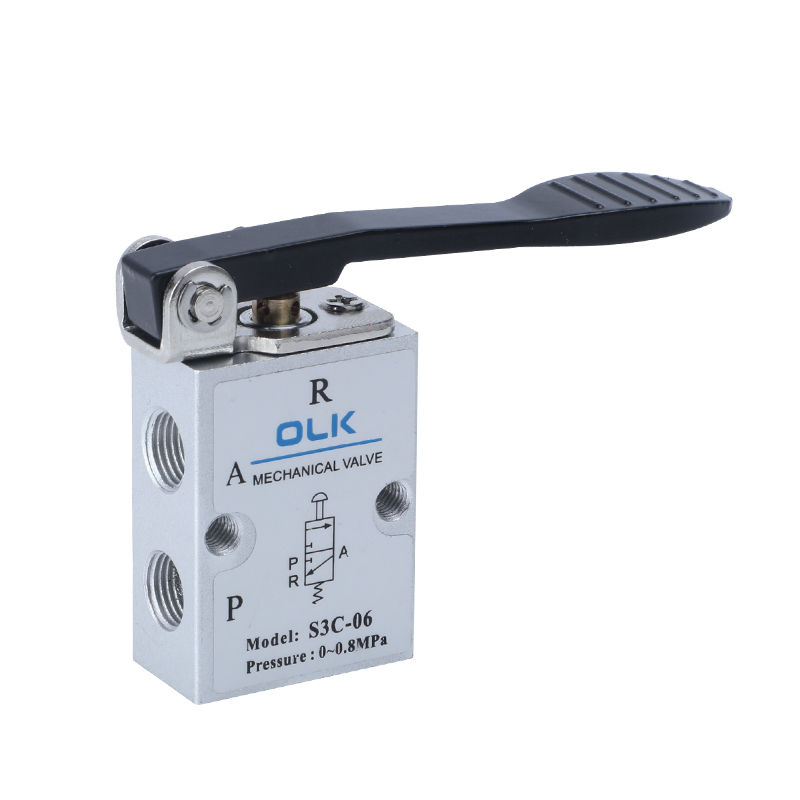

C : Type à manche long (M5C) |
200:06:G1/8 | PP/PF/PM/HS : ROUGE, VERT, NOIR |
|
|

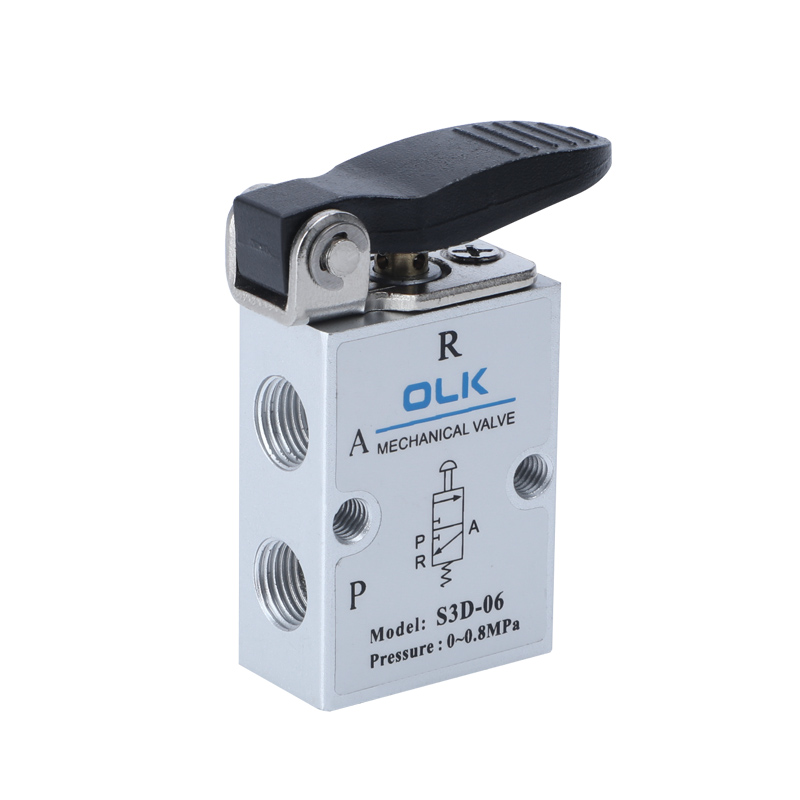

D : Type à poignée courte (M5D) |
200:08:G1/4 |
|
|
|
Y : Type de culbuteur (M5Y) |
|
|
|
|

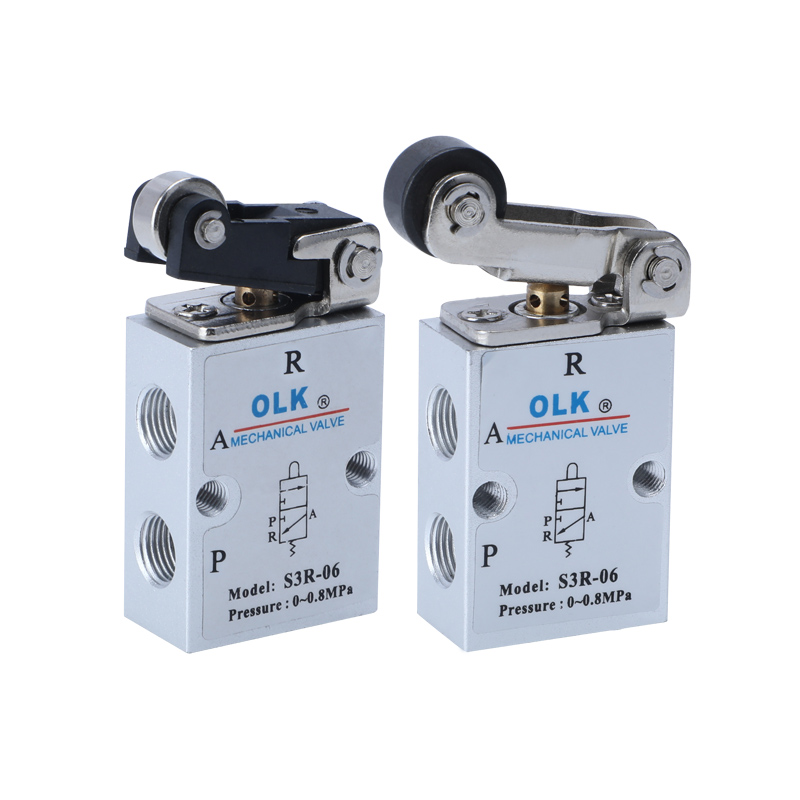

R : Type à levier à rouleau (M5R) |
|
|
|
|

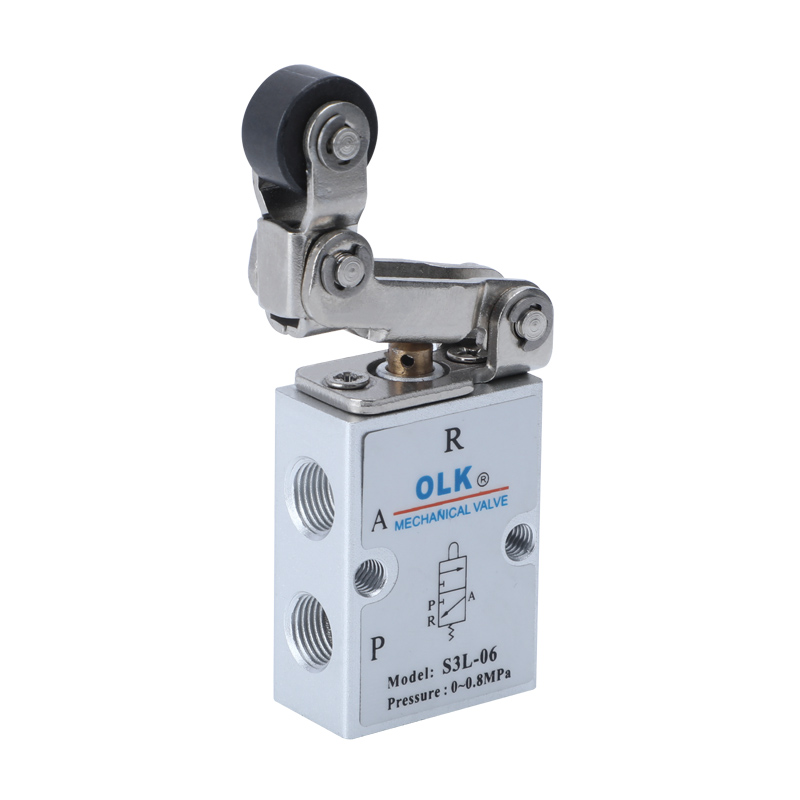

L : type de levier à rouleau unidirectionnel (M5L) |
|
|
|
|
PL : Type de bouton d'arrêt d'urgence (M5PL) |
|
|
|
|
PP : type de bouton à tête surélevée (M5PP) |
|
|
|
|
PF : type de bouton à tête plate (M5PF) |
|
|
|
|
PM : Type de bouton à tête de champignon (M5PM) |
|
|
|
|
HS : Type de sélecteur (M5HS) |
|
|

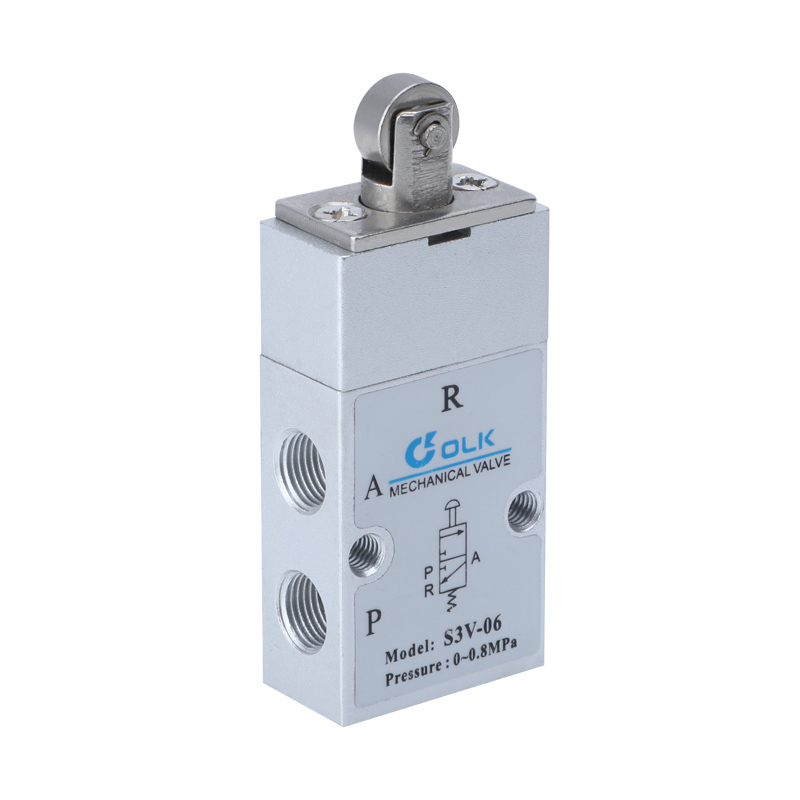

1. Les séries S3B, S3R, S3L, S3V nécessitent une force externe fournie par des mécanismes externes de commutation, adaptés à la détection de position ou aux commutateurs de course.
2. Les séries S3PF, S3PM, S3PP, S3PL, S3Y, S3HS, S3C et S3D sont à commande manuelle et présentent diverses formes structurelles de têtes de commande pour une utilisation pratique dans différentes conditions.
3. Structure de vanne à soupape avec une excellente étanchéité, une commutation flexible et aucun besoin de lubrification à l'huile.
4. Installation facile avec plusieurs positions de montage.
5. Les têtes de commande des séries S3C, S3D, S3Y, S3R, S3L sont fabriquées en matériau métallique, garantissant une longue durée de vie et une plus grande fiabilité.
|
milieu de travail |
Air (filtré à travers un filtre supérieur à 40μm) |
|
Action |
Action directe externe |
|
Diamètre du port |
05:M5,06:G1/8,08:G1/4 |
|
nombre de postes |
Deux positions à trois voies |
|
lubrifiant |
inutile |
|
Plage de pression de service MPa(psi) |
0∼0,8(0~114) |
|
Résistance à la pression garantie |
1,5MPa (215psi) |
|
Température de travail °C |
-20∼70 |
|
Surface de la section transversale mm² (valeur CV) |
05:2,5(0,14),06:8(0,45),08:12(0,67) |
|
Matériau du corps |
alliage d'aluminium |
1) La partie commande est en plastique technique et ne peut être actionnée que manuellement. Il est interdit d'utiliser un impact métallique pour commuter la vanne.
2) Les séries S3B, S3C, S3D, S3PM, S3PF, S3PP sont réinitialisées automatiquement. Les vannes manuelles S3Y, S3HS, S3PL sont réinitialisées manuellement. Après avoir appuyé sur M3PL en position, le bouton rotatif doit être tourné pour réinitialiser.
3) Faites attention à la course de commutation. Lorsqu'une force externe provoque la commutation de la vanne, la course de commutation de base ne doit pas dépasser la plage de course de commutation spécifiée dans le tableau des courses de commande, sinon cela pourrait endommager le corps de la vanne.
4) La vanne à rouleau unidirectionnelle S3L ne peut commuter que dans un seul sens (impact de droite à gauche). L'impact dans l'autre sens (de gauche à droite) est inefficace.
5) Les combinaisons de têtes de commande peuvent être commandées séparément.
