Vanne à bouton mécanique 5/2 voies AIRTAC TYPE M5 série fabriquée par la société pneumatique OLK. La vanne mécanique M5 est une structure à colonne coulissante.
symbole:
Code de commande
M5
MP
210
06
R
Type de bouton
Code
TAILLE DU PORT
Couleur du bouton
M5:type M
B : Type de base (M5B)
Commande unique série 110:110
100:06:G/18
PL:ROUGE
C : Type à manche long (M5C)
Commande unique série 210:210
200:06:G1/8
PP/PF/PM/HS : ROUGE, VERT, NOIR
D : Type à poignée courte (M5D)
200 : 08g1/4
R : Type à levier à rouleau (M5R)

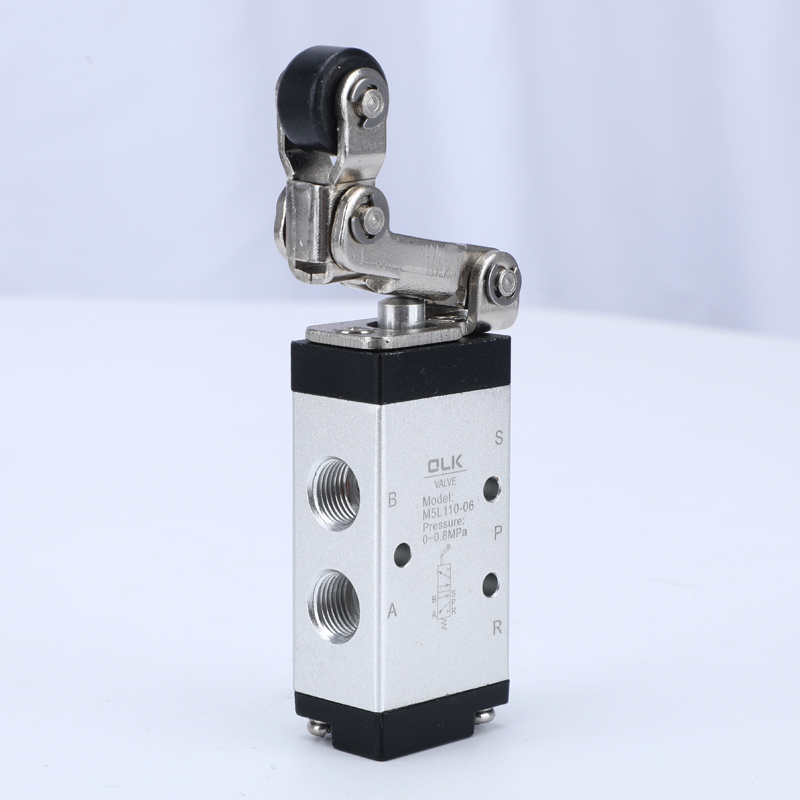

L : type de levier à rouleau unidirectionnel (M5L)
Y : Type de culbuteur (M5Y)
PM : Type de bouton à tête de champignon (M5PM)
PP : type de bouton à tête surélevée (M5PP)
PF : type de bouton à tête plate (M5PF)
PL : Type de bouton d'impact d'arrêt d'urgence (M5PL)

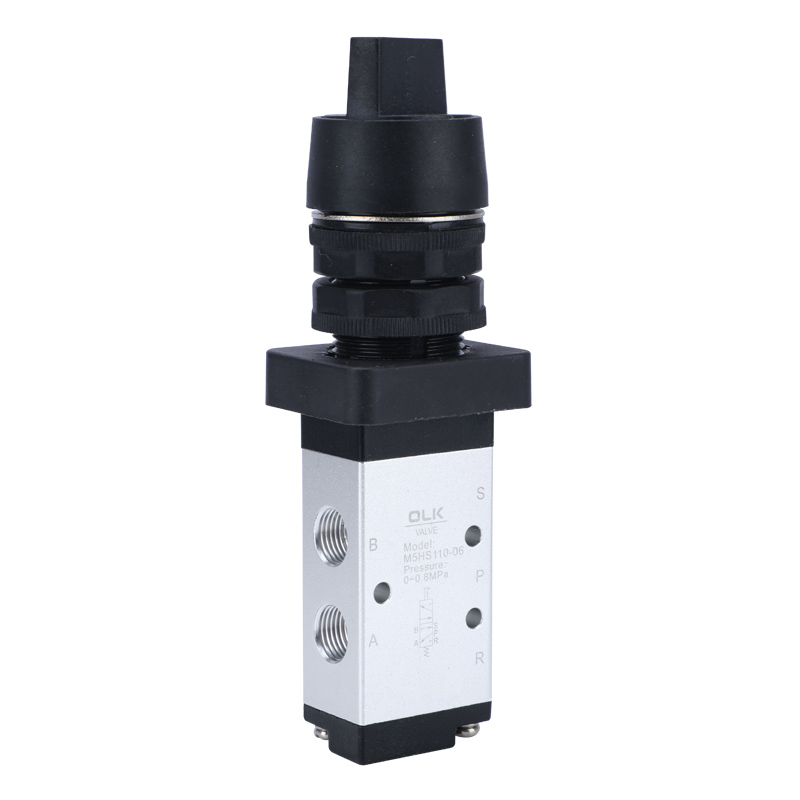

HS : Type de sélecteur (M5HS)

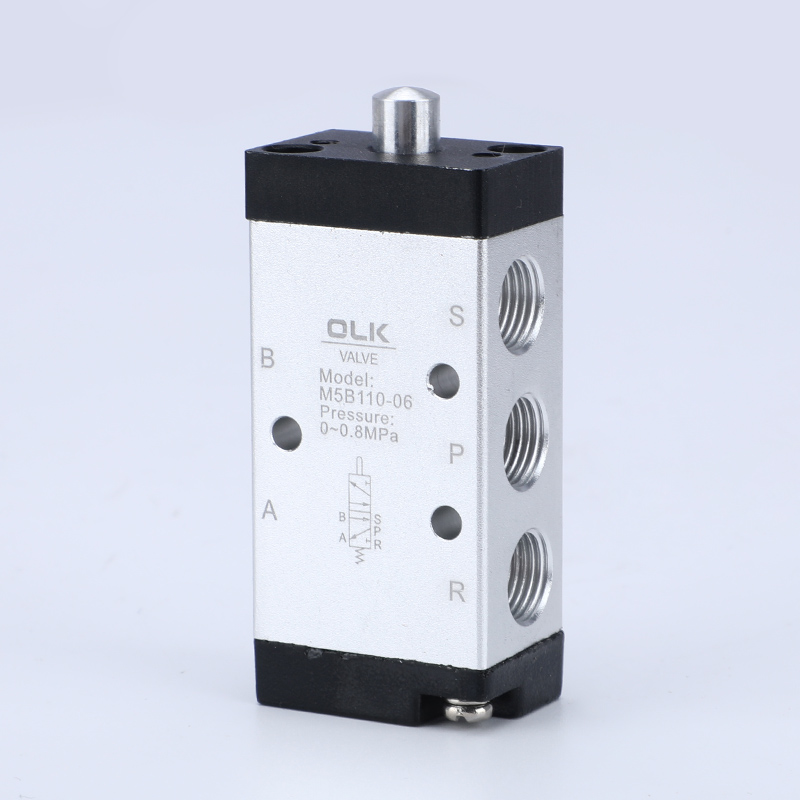

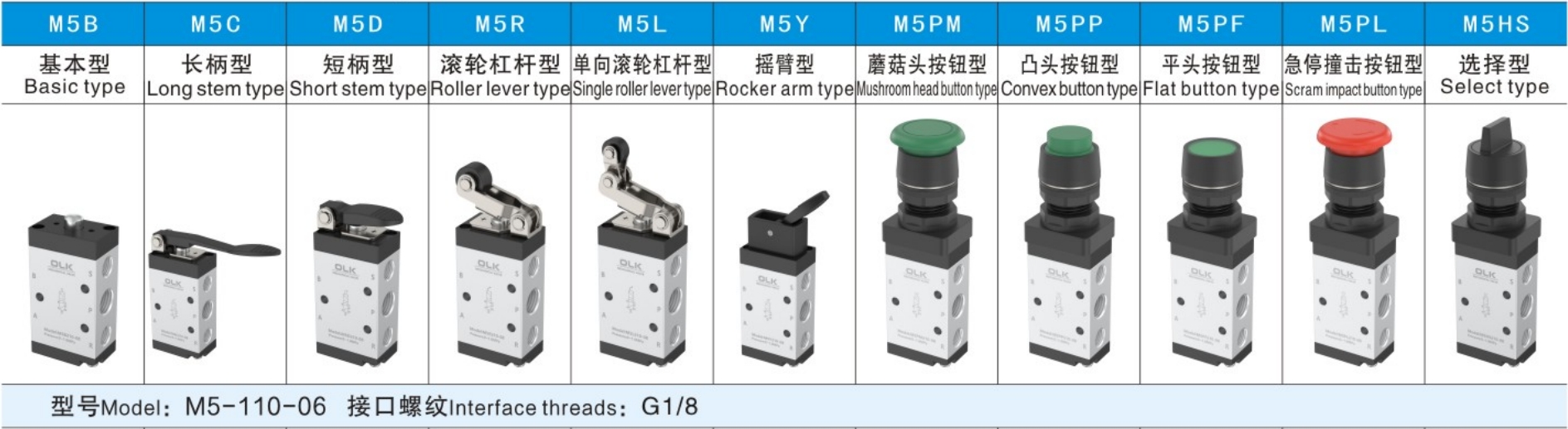

-Type de base (M5B)

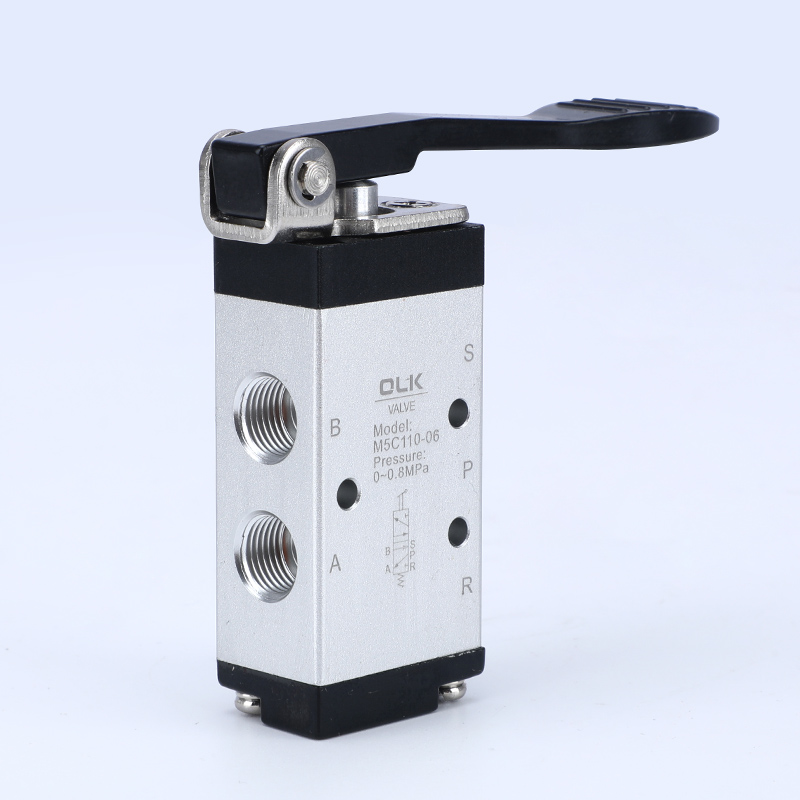

- Type à manche long (M5C)

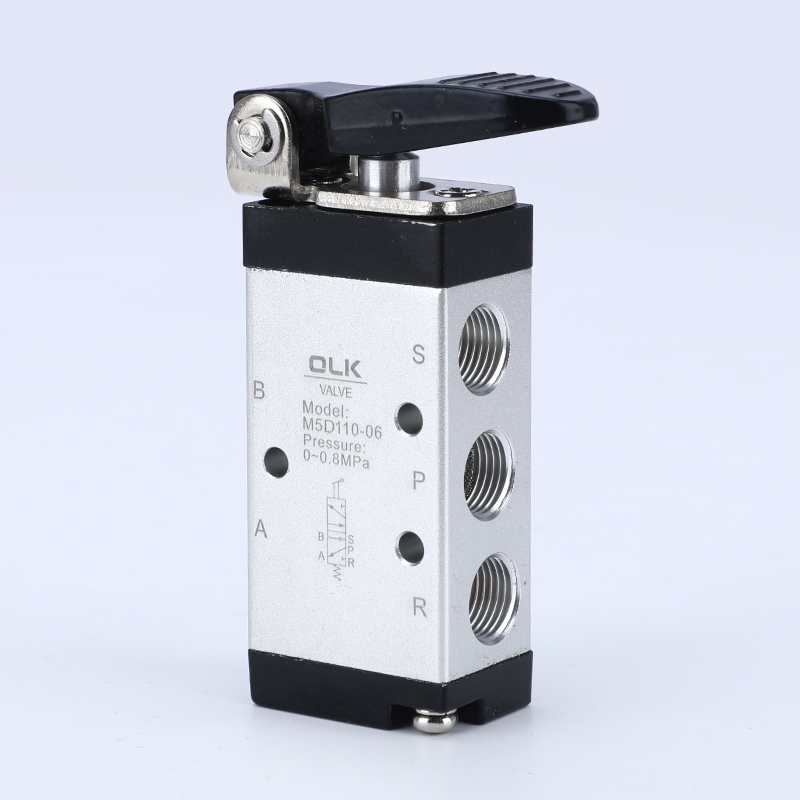

- Type à poignée courte (M5D)

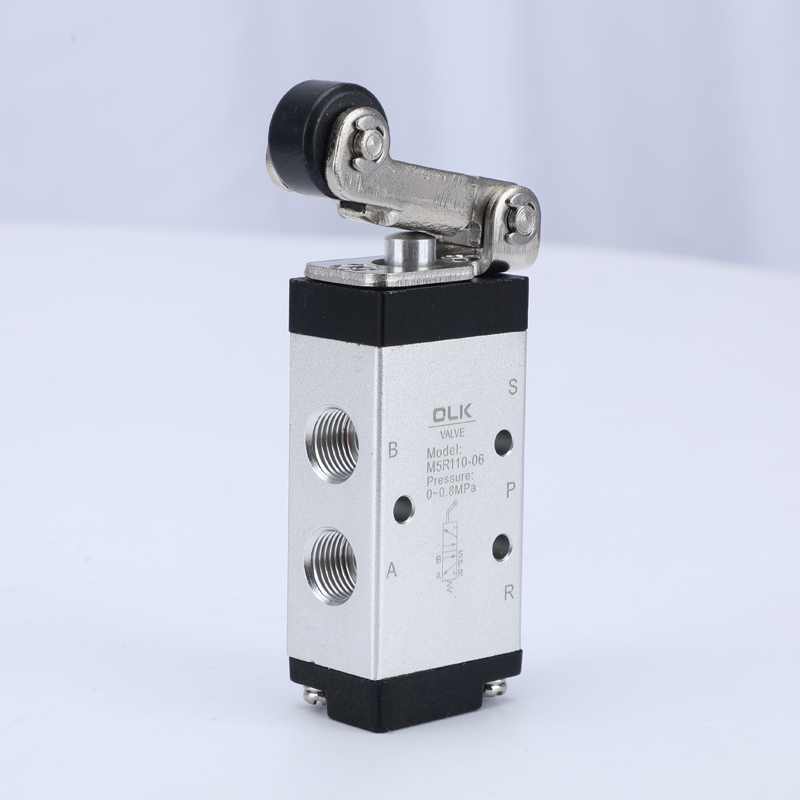

- Type à levier à rouleau (M5R)
- Type de levier à rouleau unidirectionnel (M5L)

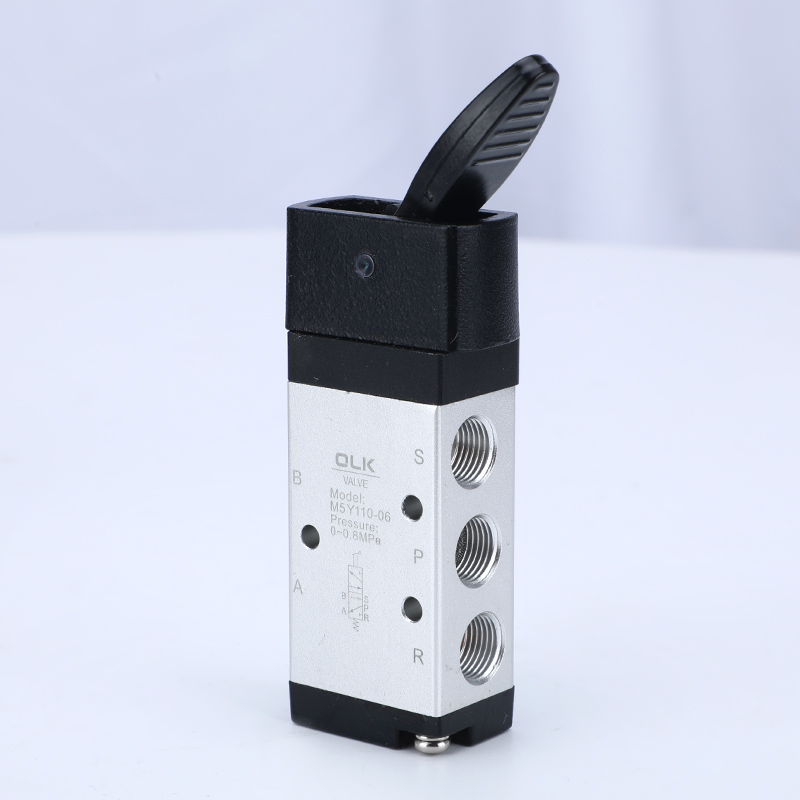

-Type de culbuteur (M5Y)

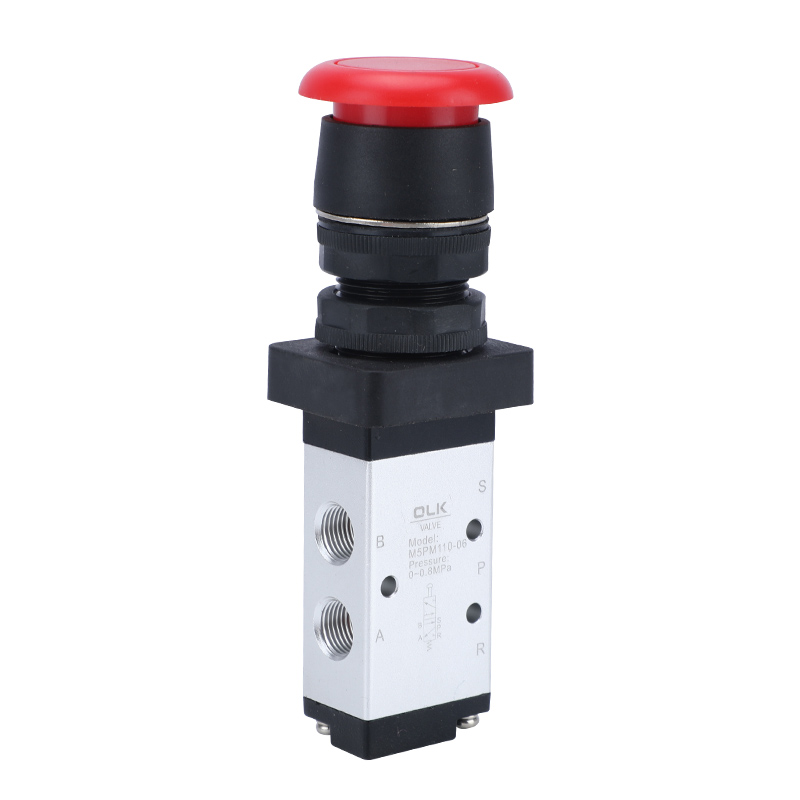

- Type de bouton à tête champignon (M5PM)

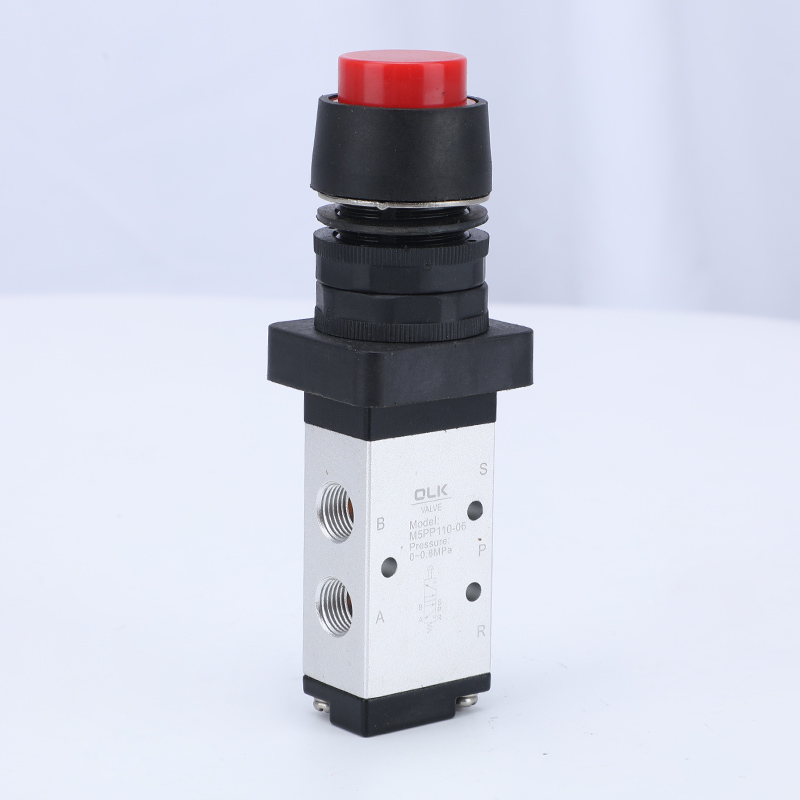

- Type de bouton à tête surélevée (M5PP)

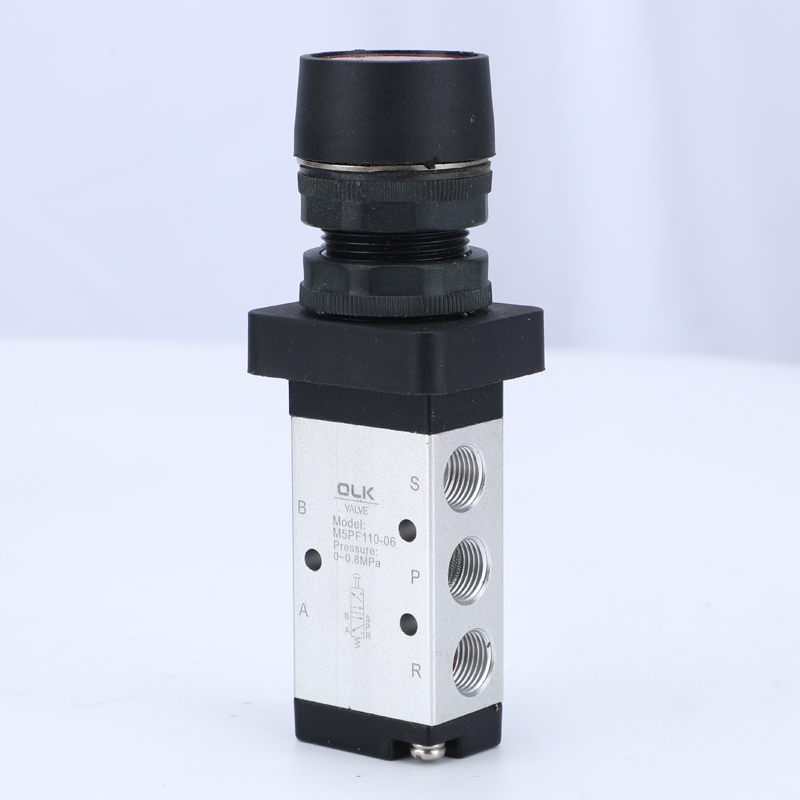

- Type de bouton à tête plate (M5PF)
- Type de bouton d'arrêt d'urgence (M5PL)
- Type de sélecteur (M5HS)
Pour les types PM, PP et PF, vous avez le choix entre trois couleurs de boutons : rouge, vert et noir.
1. Les orifices d'échappement sont situés sur la carrosserie, facilitant l'installation de silencieux pour réduire le bruit et la pollution.
2. Les séries M5B, M5R, M5L nécessitent des forces externes pour la commutation, fournies par des mécanismes externes, adaptées à la détection de position ou aux commutateurs de course.
3. Les séries M5C, M5D, M5Y, M5PF, M5PM, M5PP, M5PL, M5HS sont actionnées manuellement avec diverses têtes de contrôle structurelles pour plus de commodité dans différentes conditions.
4. Structure de colonne coulissante, force de contrôle non affectée par la pression de service (c'est-à-dire pas d'effet de contre-pression), joint d'étanchéité intérieur pour une bonne étanchéité, commutation flexible.
5. Pas besoin de lubrification à l’huile.
6. Installations à positions multiples pour une utilisation facile.
7. Les têtes de commande des séries M5C, M5D, M5Y, M5R et M5L sont en métal, garantissant une longue durée de vie et une plus grande fiabilité et stabilité.
|
milieu de travail |
Air (filtré à travers un filtre supérieur à 40μm) |
|
Action |
Action directe externe |
|
Diamètre du port |
05:M5,06:G1/8,08:G1/4 |
|
nombre de postes |
2 positions 5 voies |
|
lubrifiant |
inutile |
|
Plage de pression de service MPa(psi) |
0∼1,0(~145) |
|
Résistance à la pression garantie |
1,5 MPa (215 psi) |
|
Température de travail °C |
-20∼70 |
|
Surface de la section transversale mm² (valeur CV) |
05:2,5(0,14),06:8(0,45),08:12(0,67) |
|
Matériau du corps |
alliage d'aluminium |
Précautions
1) La partie commande est en plastique technique et seule une opération manuelle est autorisée. N'utilisez pas d'impact métallique pour commuter la vanne.
2) Les séries M5B, M5C, M5D, M5PM, M5PF et M5PP sont automatiquement réinitialisées. Les vannes manuelles M5Y, M5HS et M5PL sont réinitialisées manuellement. Après avoir appuyé sur le M5PL en position trésor, le bouton rotatif doit être tourné pour être réinitialisé.
3) Faites attention à la course inverse. Lorsqu'une force externe provoque l'inversion de la vanne, la course d'inversion de base ne doit pas dépasser la plage de course d'inversion spécifiée dans le tableau des courses de commande, sinon cela endommagerait le corps de la vanne.
4) La vanne à rouleau unidirectionnelle M5L ne peut commuter que dans un seul sens (en frappant de droite à gauche). Impact invalide dans l'autre sens (courbé de gauche à droite).
5) La combinaison de têtes de commande peut être commandée séparément.
FAQ :
Quels produits les vannes mécaniques de la série M5 peuvent-elles remplacer avec la même fonction ?
La vanne mécanique de la série M5 d'OLK peut remplacer la vanne mécanique de la série M5 d'AIRTAC
Quel est le filetage de la série M5 ?
Le filetage de la vanne mécanique M5-110-08 est G1/4 et M5-110-06/M5-210-06 est G1/8.
Quelle est la différence entre les vannes de commande pneumatiques M5 et M3 ?
La vanne mécanique M5 est à 2 positions et 5 voies ; la vanne mécanique M3 est à 2 positions et 3 voies.
Quelle est la taille du bouton poussoir M5 ?
La taille du bouton de valve mécanique M5 est de 22 mm.
Combien de couleurs peuvent être choisies dans le bouton-poussoir ?
PM, PP, PF ont quatre couleurs au choix : R rouge, G vert, B noir.
