Brand:
OLKPosition:
2 Position 3 WayPort size:
M5,G1/8,G1/4,G3/8,G1/2Initial State:

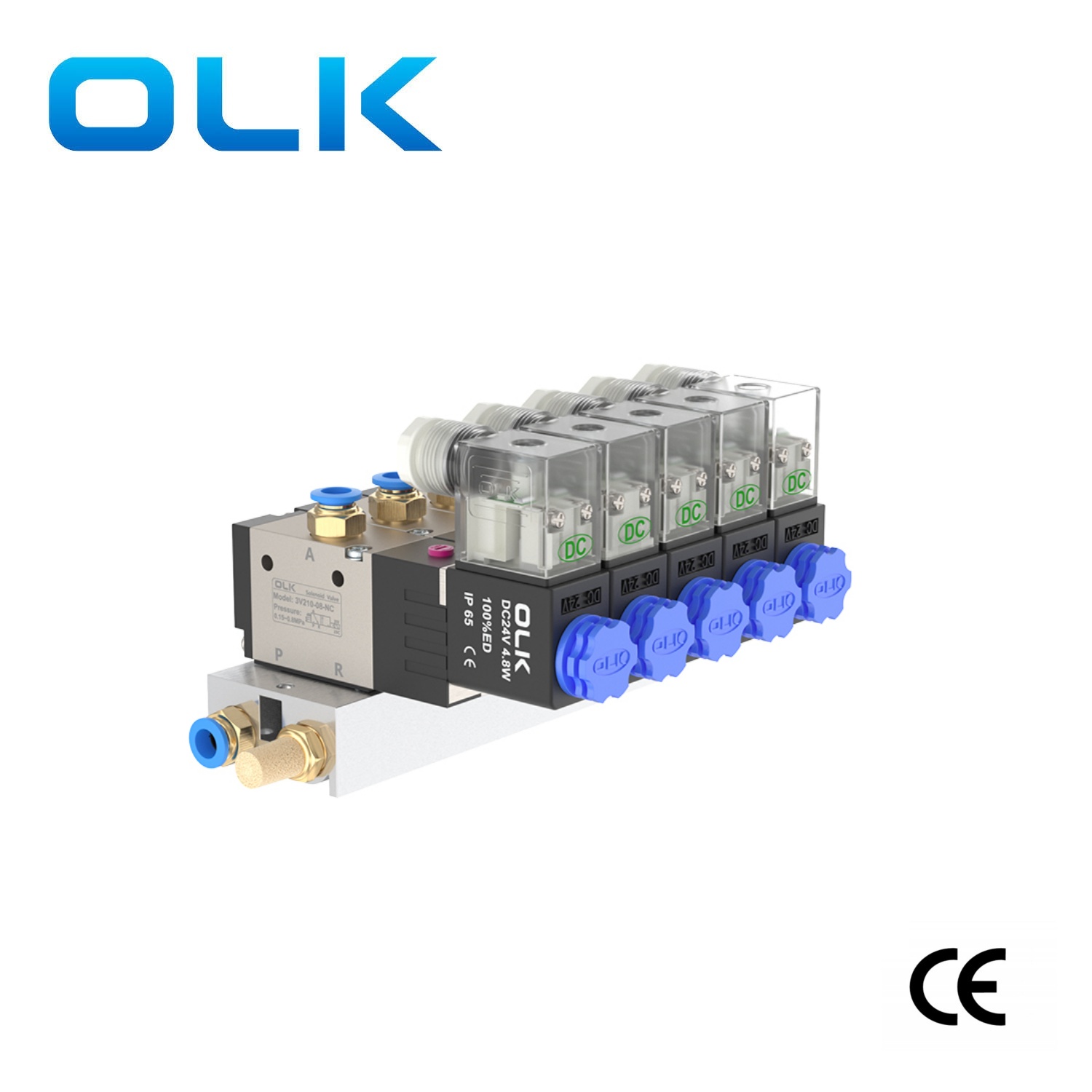

NO,NCVanne de collecteur 3 V, le corps robuste a une longue durée de vie et est très approprié pour le contrôle de puissance électrique et pneumatique. Il est facile à installer et à entretenir. Il a un large éventail d'applications, telles que les appareils électroménagers, les équipements industriels, les équipements médicaux, les machines à laver, les fontaines à eau, l'irrigation par aspersion de jardin, etc. Une précision fiable le rend compétent pour toute situation de travail.
Spécifications des raccords de collecteur de vanne 3 V et tableau des quantités :
|
|
|
Silencieux |
prise |
PL8-02 |

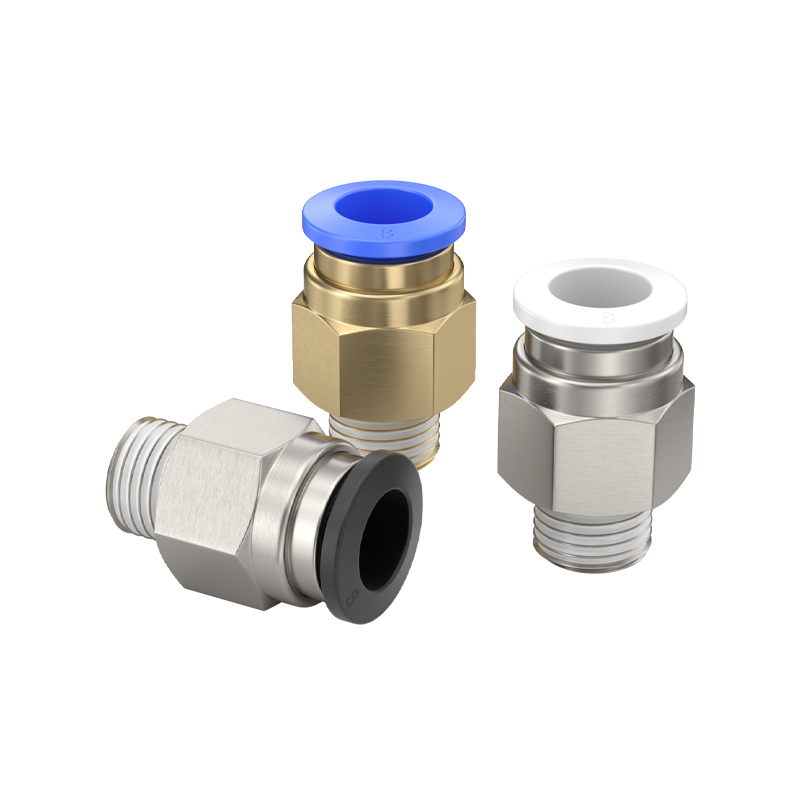

PC8-02 |
Panneau d'autobus |
Électrovanne 3v |
 |

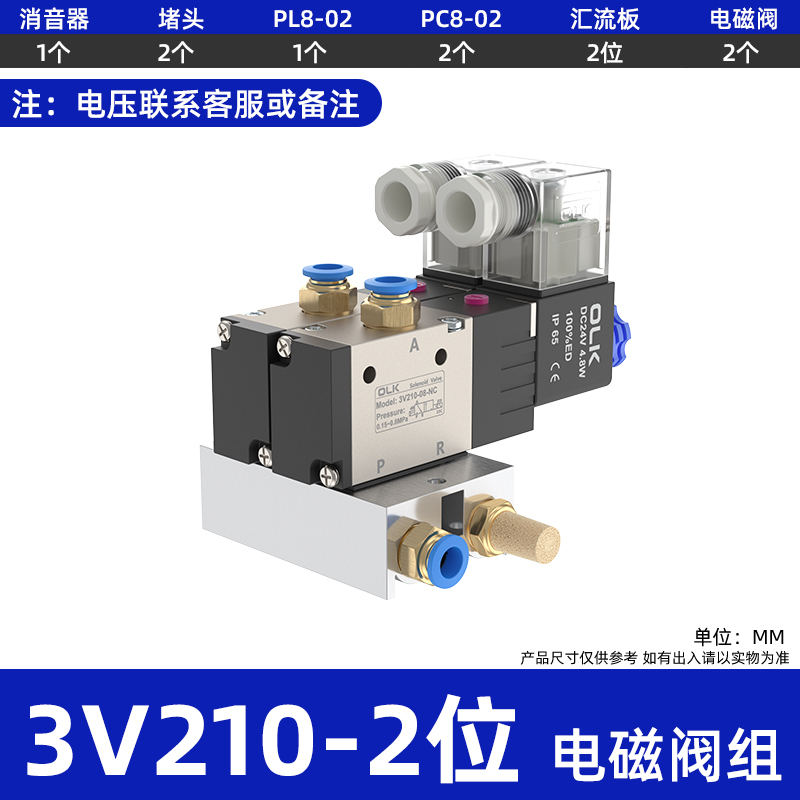

3V110-2F 3V210-2F 3V310-2F |
1 |
2 |
1 |
2 |
2 |
2 |
 |

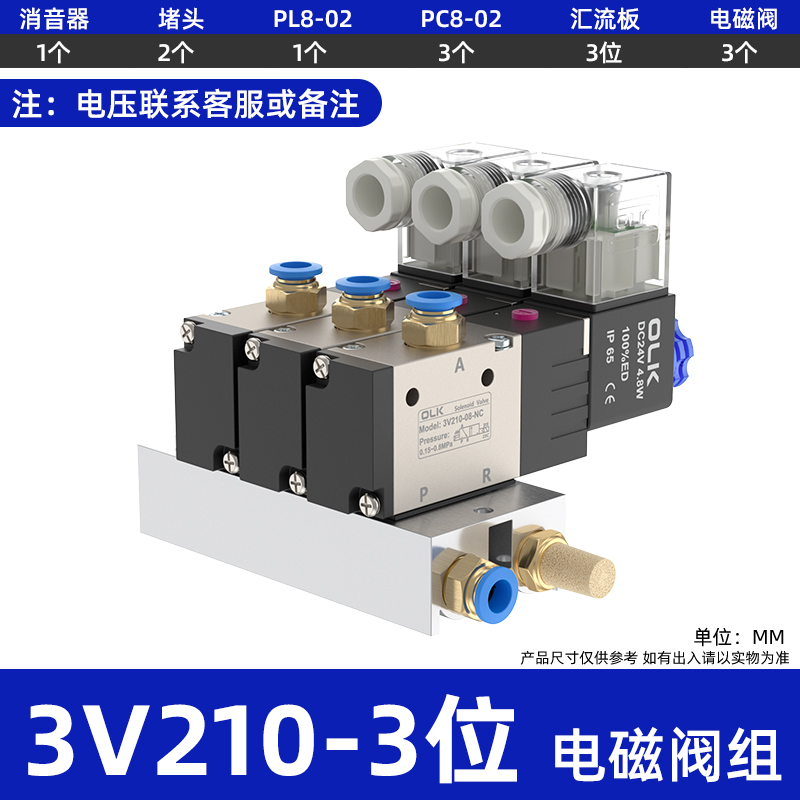

3V110-3F 3V210-3F 3V310-3F |
1 |
2 |
1 |
3 |
3 |
3 |
 |

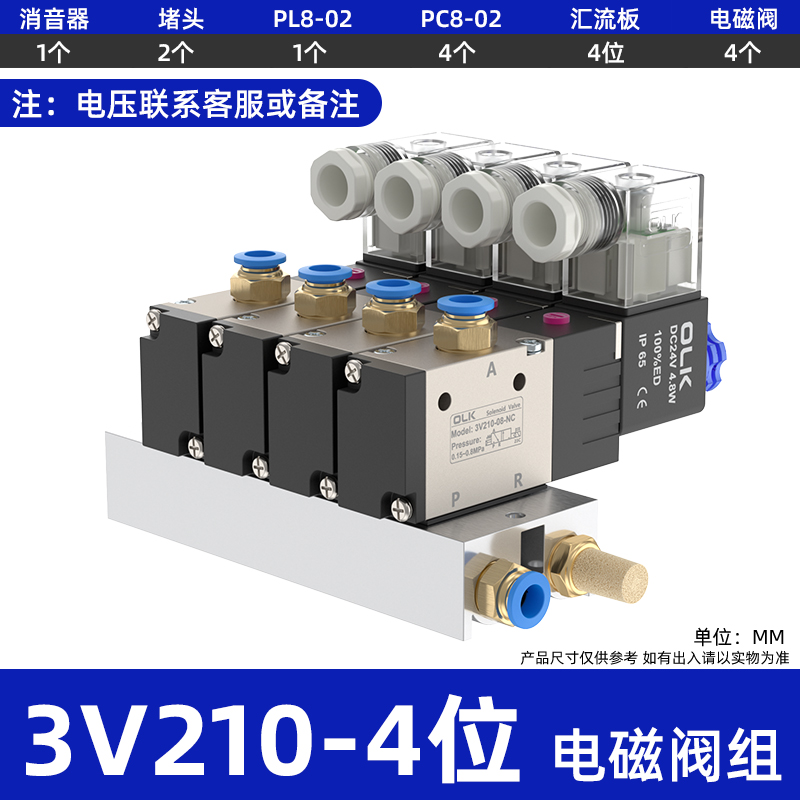

3V110-4F 3V210-4F 3V310-4F |
1 |
2 |
1 |
4 |
4 |
4 |
 |
3V110-5F 3V210-5F 3V310-5F |
1 |
2 |
1 |
5 |
5 |
5 |
 |

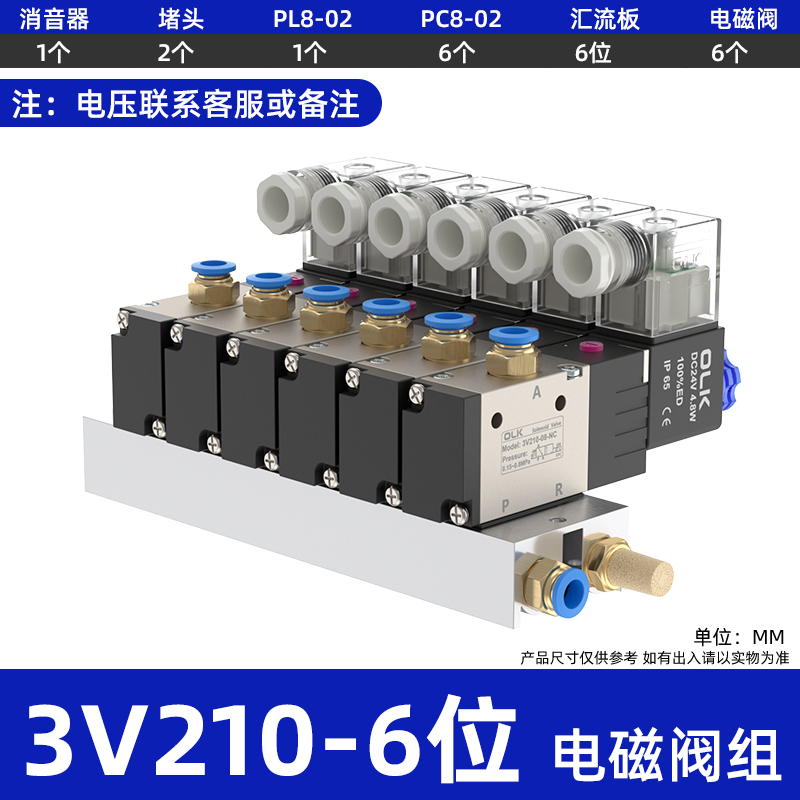

3V210-6F 3V210-6F 3V310-6F |
1 |
2 |
1 |
6 |
6 |
6 |
 |

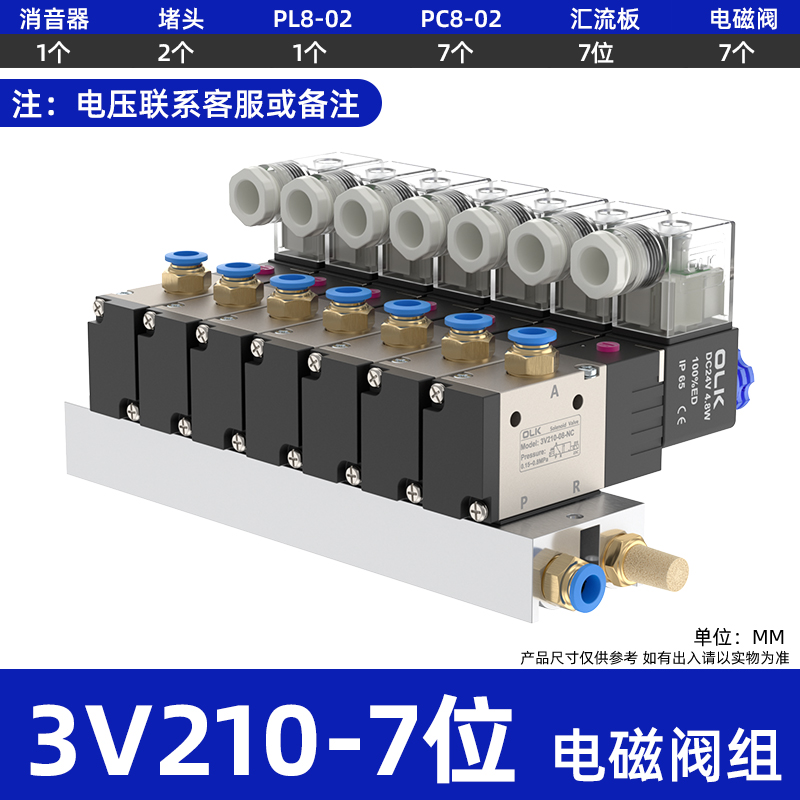

3V110-7F 3V210-7F 3V310-7F |
1 |
2 |
1 |
7 |
7 |
7 |
 |
3V110-8F 3V210-8F 3V310-8F |
1 |
2 |
1 |
8 |
8 |
8 |
 |

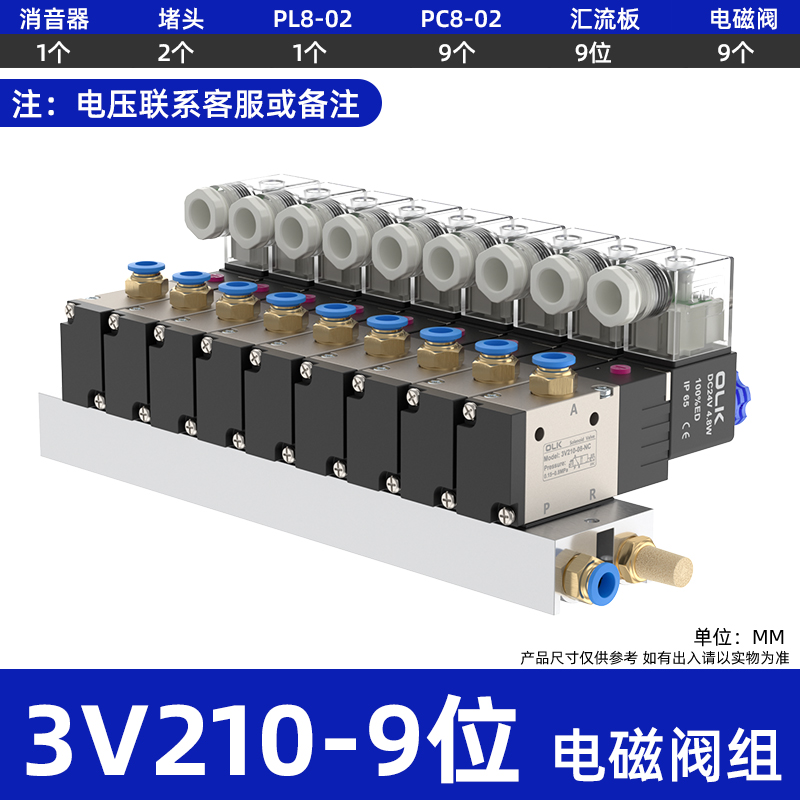

3V110-9F 3V210-9F 3V310-9F |
1 |
2 |
1 |
9 |
9 |
9 |
 |

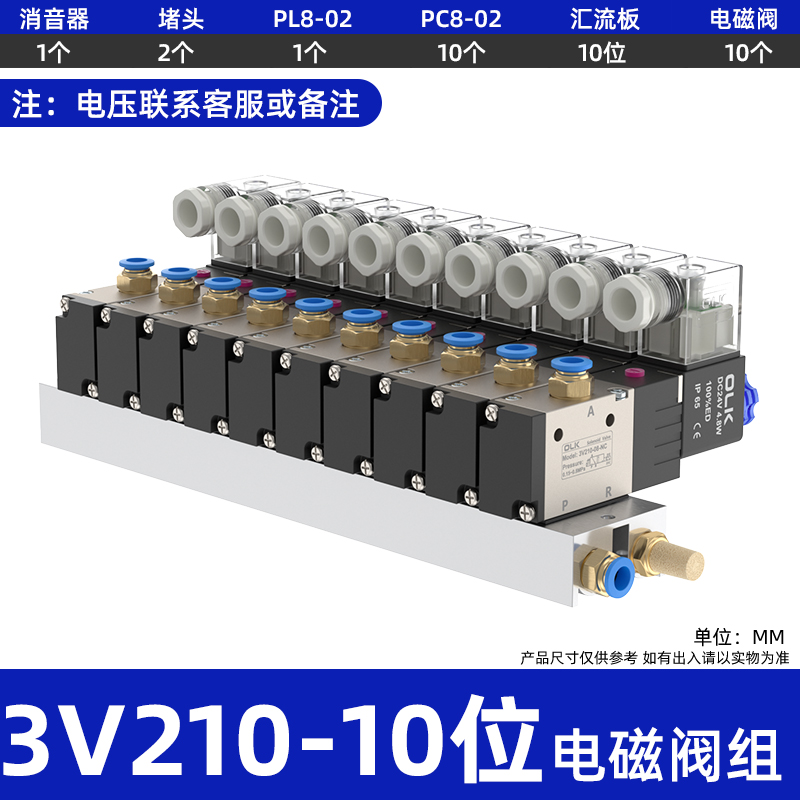

3V110-10F 3V210-10F 3V310-10F |
1 |
2 |
1 |
10 |
10 |
10 |
Vanne collectrice 3 V 3 V Données des paramètres généraux :
|
milieu de travail |
Air (filtré à travers un filtre supérieur à 40μm) |
|
Action |
Type pilote |
|
nombre de postes |
Deux positions à trois voies |
|
lubrifiant |
inutile |
|
Symbole de la vanne à pédale pneumatique FV-02 à 3 voies |
0,15∼0,8(21~114) |
|
Résistance à la pression garantie |
1,5MPa (215psi) |
|
Matériau du corps |
alliage d'aluminium |
|
Tension standard |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Utiliser la plage de tension |
CA : ±15 %CC : ±10 % |
|
niveau de protection |
IP65 (DIN40050) |
|
degré de résistance à la chaleur |
Classe B |
|
Type de connexion |
Type de prise DIN, type de sortie |
|
Temps d'excitation |
0,05 seconde ou moins |
|
modèle |
alliage d'aluminium |
Température de travail °C |
Fréquence de fonctionnement MAX |
Surface de la section transversale de débit mm² (valeur CV) |
consommation d'énergie |
|
3V110-M5 |
M5 |
-20∼70 |
5 fois/seconde |
5,5(0,31) |
CA : 3 VA CC : 3 W |
|
3V120-M5 |
M5 |
-20∼70 |
5 fois/seconde |
5,5(0,31) |
CA : 3 VA CC : 3 W |
|
3V110-06 |
G1/8 |
-20∼70 |
5 fois/seconde |
12,0(0,67) |
CA : 3 VA CC : 3 W |
|
3V120-06 |
G1/8 |
-20∼70 |
5 fois/seconde |
12,0(0,67) |
CA : 3 VA CC : 3 W |
|
3V210-06 |
Admission=sortie=G1/8 |
-20∼70 |
5 fois/seconde |
14,0(0,78) |
CA : 6 VA CC : 4,8 W |
|
3V220-06 |
Admission=sortie=G1/8 |
-20∼70 |
5 fois/seconde |
14,0(0,78) |
CA : 6 VA CC : 4,8 W |
|

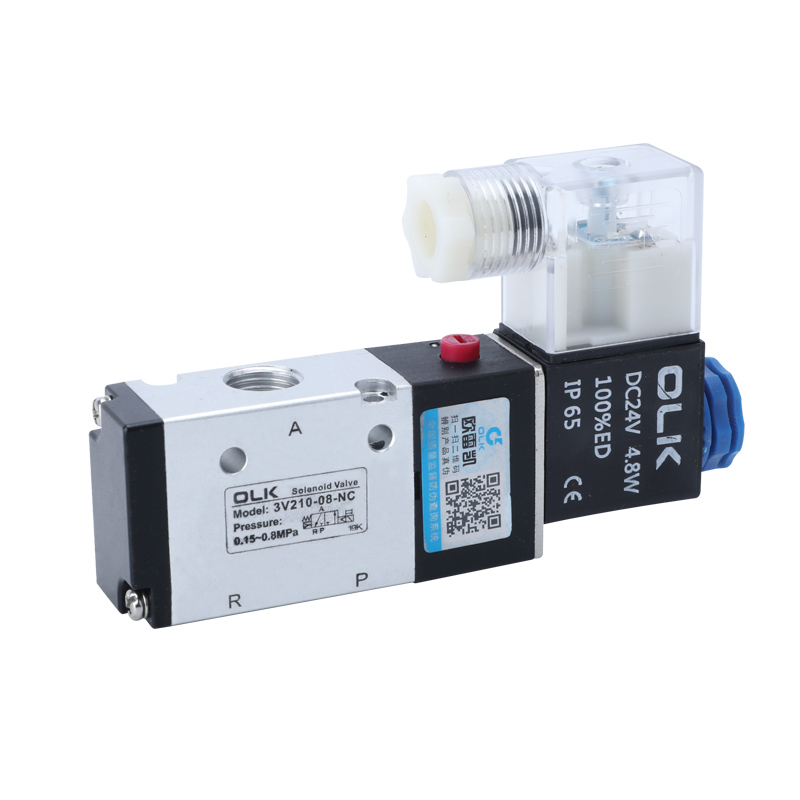

3V210-08 |
Admission=sortie=G1/4 |
-20∼70 |
5 fois/seconde |
16,0(0,89) |
CA : 6 VA CC : 4,8 W |
|
3V220-08 |
Admission=sortie=G1/4 |
-20∼70 |
5 fois/seconde |
16,0(0,89) |
CA : 6 VA CC : 4,8 W |
|
3V310-10 |
Admission=sortie=G1/4 |
-20∼70 |
5 fois/seconde |
25,0(1,39) |
CA : 6 VA CC : 4,8 W |
|
3V320-08 |
Admission=sortie=G1/4 |
-20∼70 |
5 fois/seconde |
25,0(1,39) |
CA : 6 VA CC : 4,8 W |
|
3V310-10 |
Admission=sortie=G3/8 |
-20∼70 |
5 fois/seconde |
30,0(1,67) |
CA : 6 VA CC : 4,8 W |
|
3V320-10 |
Admission=sortie=G3/8 |
-20∼70 |
5 fois/seconde |
30,0(1,67) |
CA : 6 VA CC : 4,8 W |
|
3V410-15 |
Admission=sortie=G1/2 |
-5∼60 |
3 fois/seconde |
50,0(2,79) |
CA : 6 VA CC : 4,8 W |
|
3V420-15 |
Admission=sortie=G1/2 |
-5∼60 |
3 fois/seconde |
50,0(2,79) |
CA : 6 VA CC : 4,8 W |
| Compatible avec les électrovannes des séries OLK 3V100, 3V200 et 3V300. Spécifications des raccords de collecteur de vanne 3 V et tableau des quantités : |
||||
 |
 |
 |
 |
 |
|
|

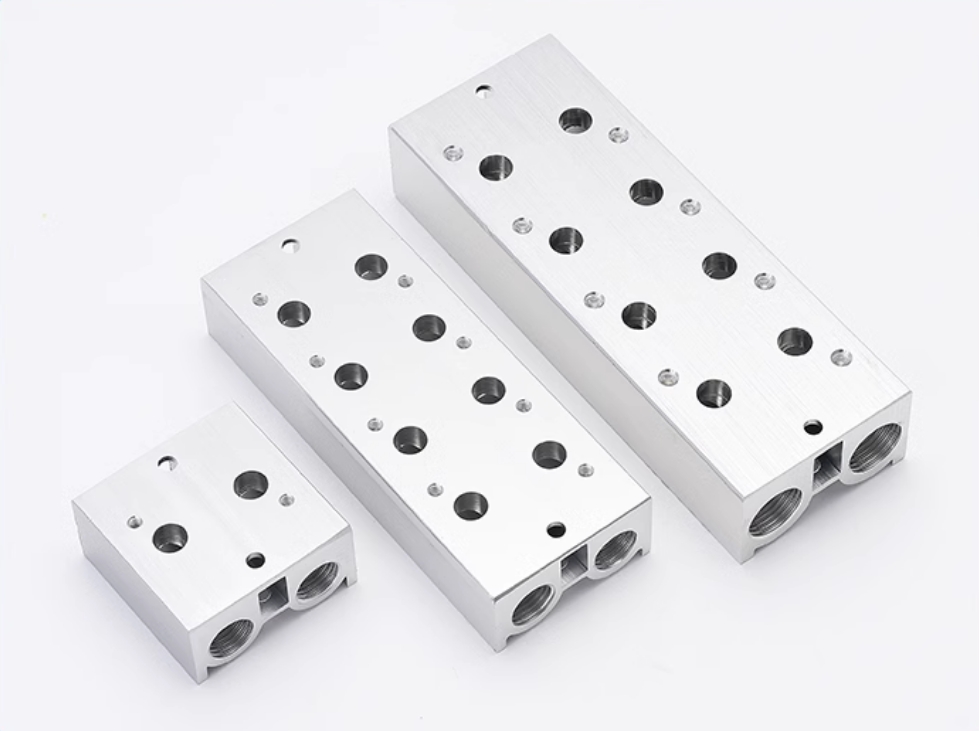

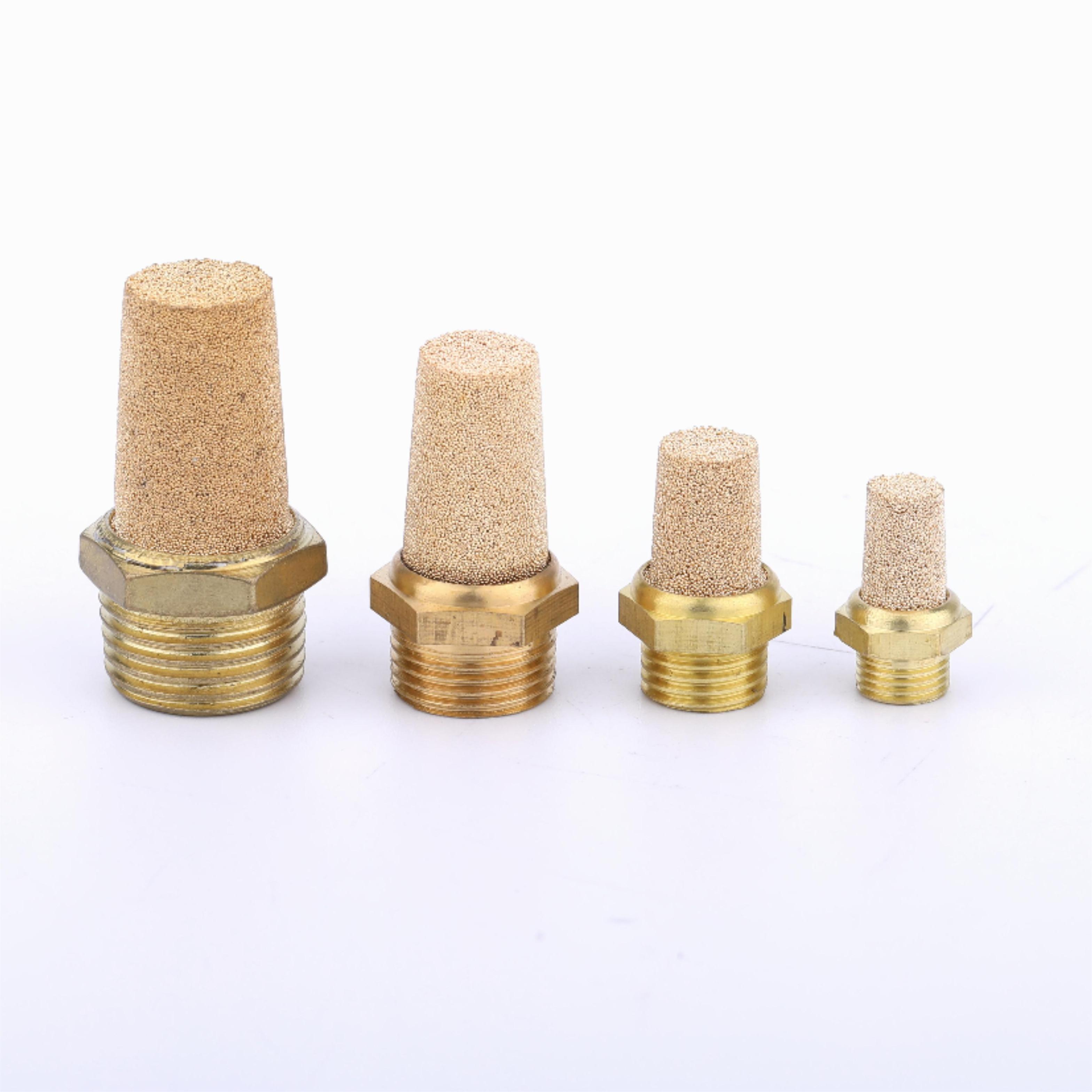

Électrovanne 3V | Mainfold 3V | Montage PC | silencieux de type tour |
