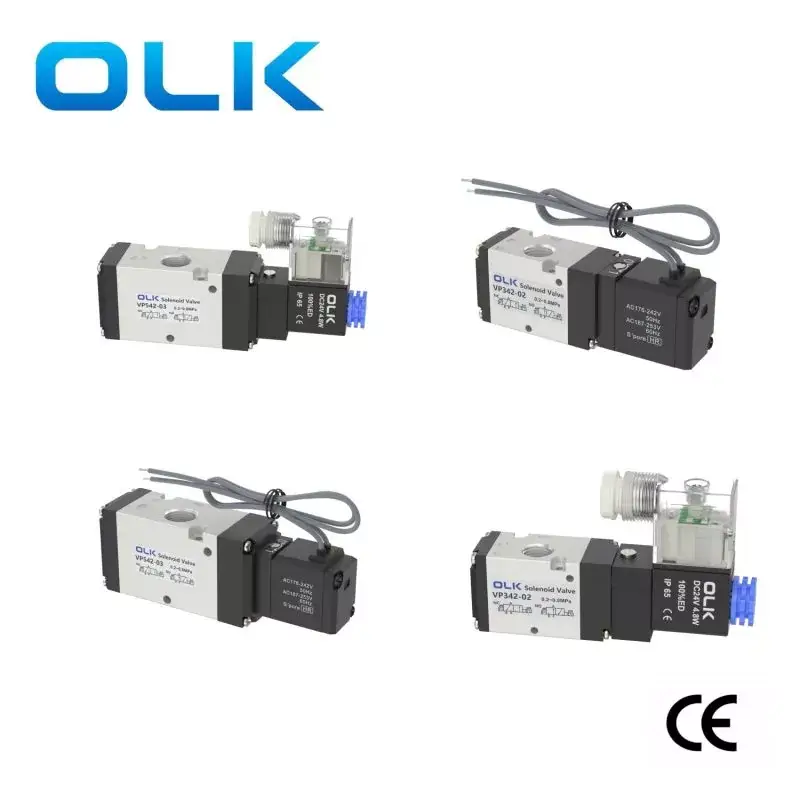

La clanque d'électrovanne OULEIKAI (OLK) VP Série VP est disponible en deux types de contrôle: pilote interne et pilote externe. Les fonctions normalement ouvertes et normalement fermées peuvent être commutées en modifiant la direction d'installation du couvercle inférieur. La série VP propose plusieurs tensions standard pour la sélection.
Note! N'utilisez pas de tensions au-delà de la plage spécifiée pour éviter les risques de sécurité. Si un tabagisme, une fuite ou d'autres anomalies anormaux sont détectés avec la valve, cessez immédiatement l'utilisation, déconnectez l'alimentation électrique et contactez le personnel de vente de la société OLK pour discuter du service après-vente.
SYMBOLE:
| Code de commande |
||||||||||
| Vice-président | 3 | 4 | 2 |
|
1 | G | B |
|
A | |
| Série VP | Série 3: 3 | Type d'acteur |
|
Mode de pointe | Tension | Méthode de câblage |
Verrouillage des outils de débogage |
Taille du port |
|
|
|
|
Série 5: 5 | NC / Non |
|
Vierge: pilote interne | R: AC220V | G: ligne |
|
02: PT1 / 4 | Vide: pt | R: NC |
|
|
|
|
|
R: pilote externe | B: DC24V | E: de |
|
03: PT3 / 8 | T: NPT | B: Non |
|
|
|
|
|
|
C: AC110V |
|
|
|
G: G |
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
|
Caractéristiques du produit:
1. Mode pilote: options externes ou internes disponibles.
2. Structure de la valve globe, offrant une excellente étanchéité, une réaction réactive et un débit élevé.
3. Fonctionnement sans lubrification.
4. intégrable avec les assemblages de soupape montés à base, économiser l'espace d'installation.
5. Équipé d'un appareil manuel pour une installation et un débogage pratiques.
6. Diverses notes de tension standard disponibles pour la sélection.
|
moyen de travail |
Air (filtré à travers un filtre sur 40 μm) |
|
Action |
Type pilote |
|
Nombre de positions |
Two Position trois voies |
|
lubrifiant |
inutile |
|
Range de pression de travail MPA (PSI) |
0,2 ～ 0,8 |
|
Résistance à la pression garantie |
1,5 MPA (215psi) |
|
Température de travail ° C |
-10 ～ 50 ° C (pas congelé) |
|
Fréquence de fonctionnement maximale |
5 fois / seconde |
|
Matériau du corps |
alliage en aluminium |
|
Tension standard |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Utiliser la plage de tension |
AC: ± 15 ％ DC: ± 10 ％ |
|
consommation d'énergie |
AC: Démarrez 6VA, maintenez 3VA, DC: 2,5W |
|
niveau de protection |
IP65 (Din40050) |
|
grade de résistance à la chaleur |
Classe B |
|
Type de connexion |

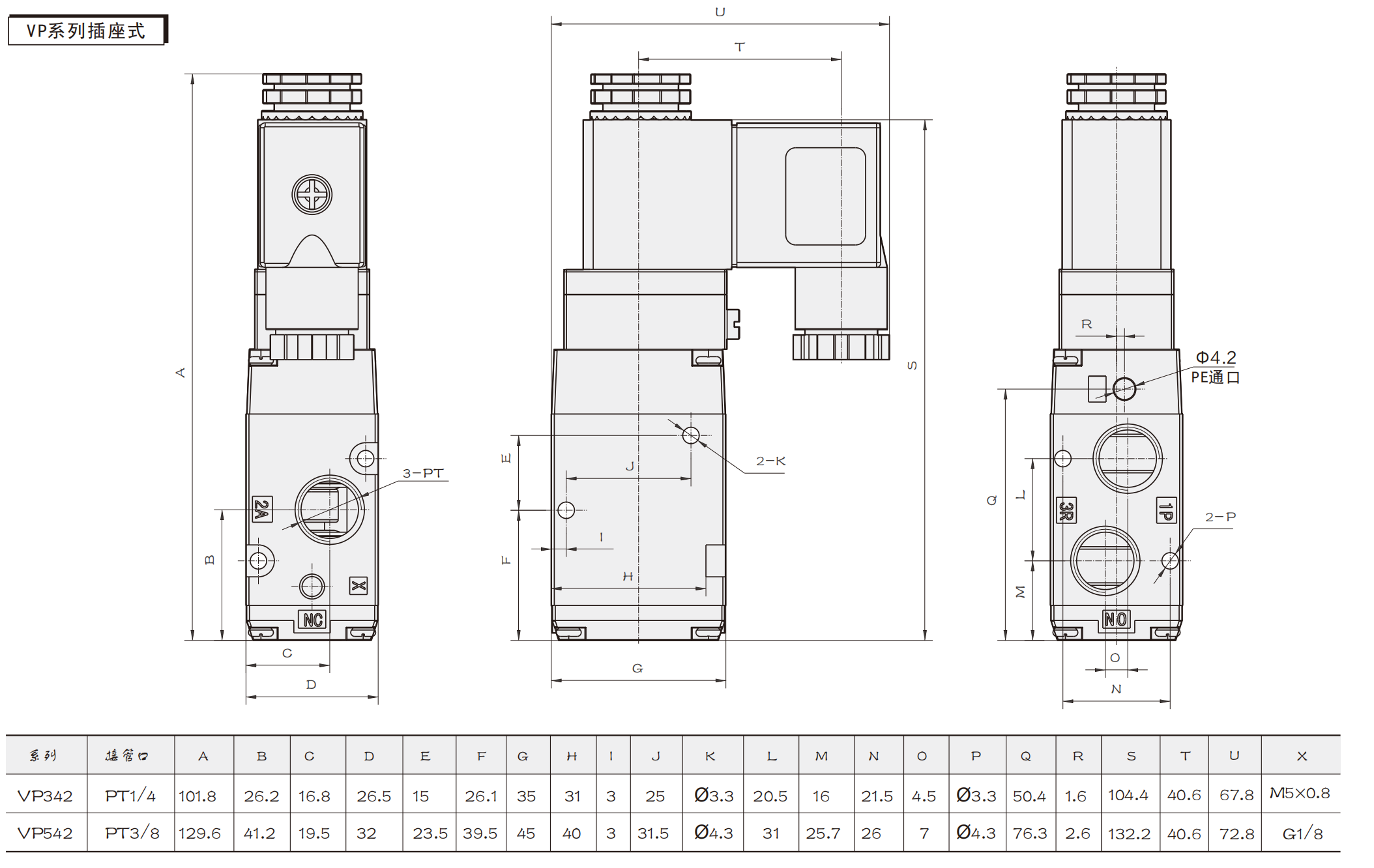

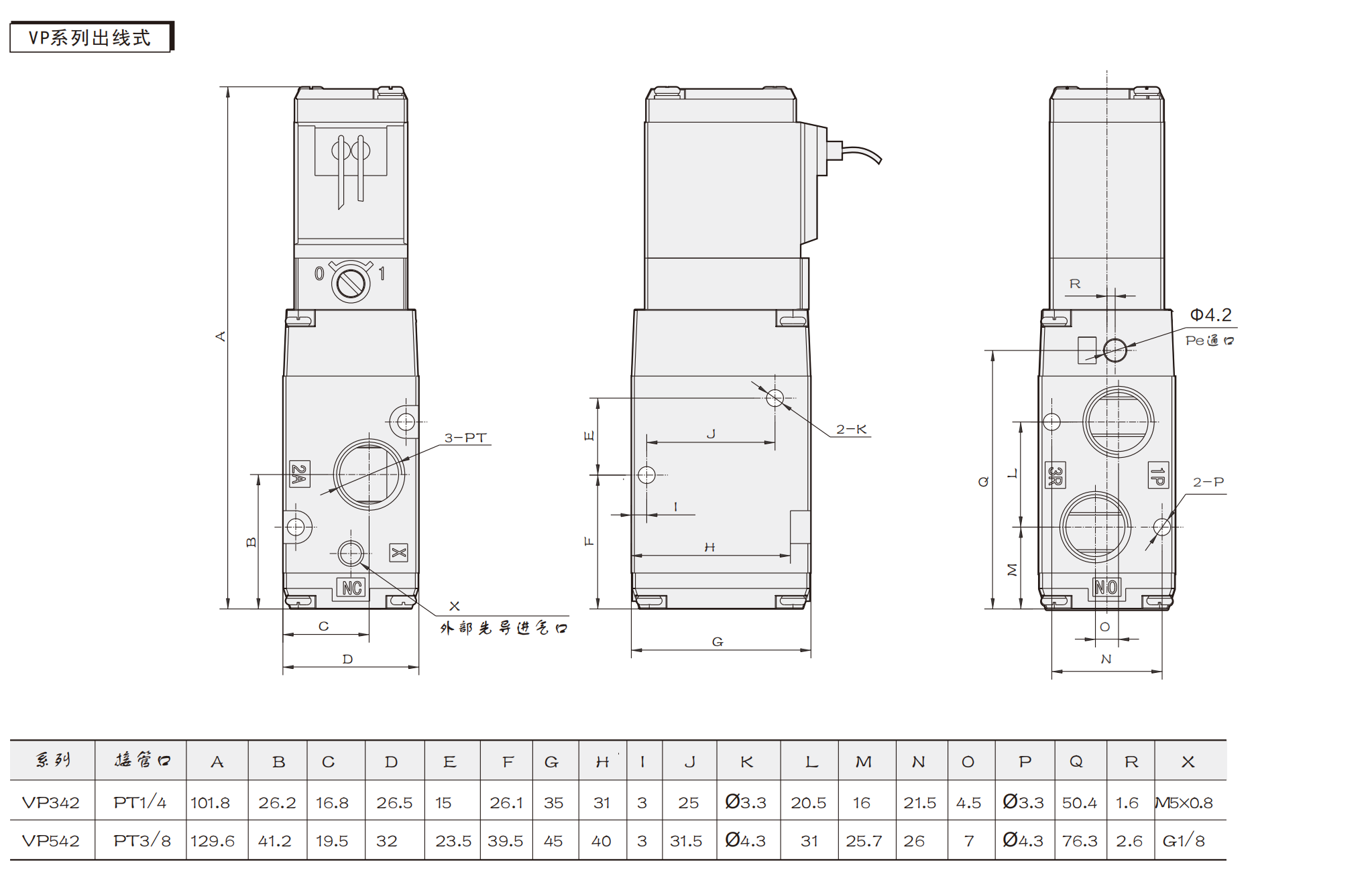

Type de prise DIN, type de sortie |
|
Temps d'excitation |
0,05 seconde ou moins |
|
modèle |
Diamètre du port |
|

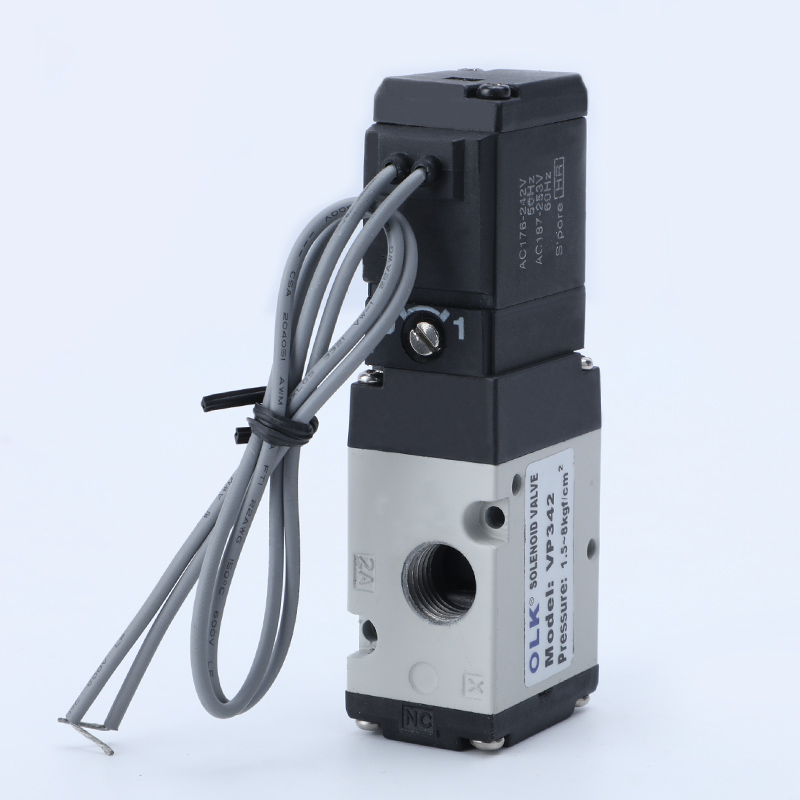

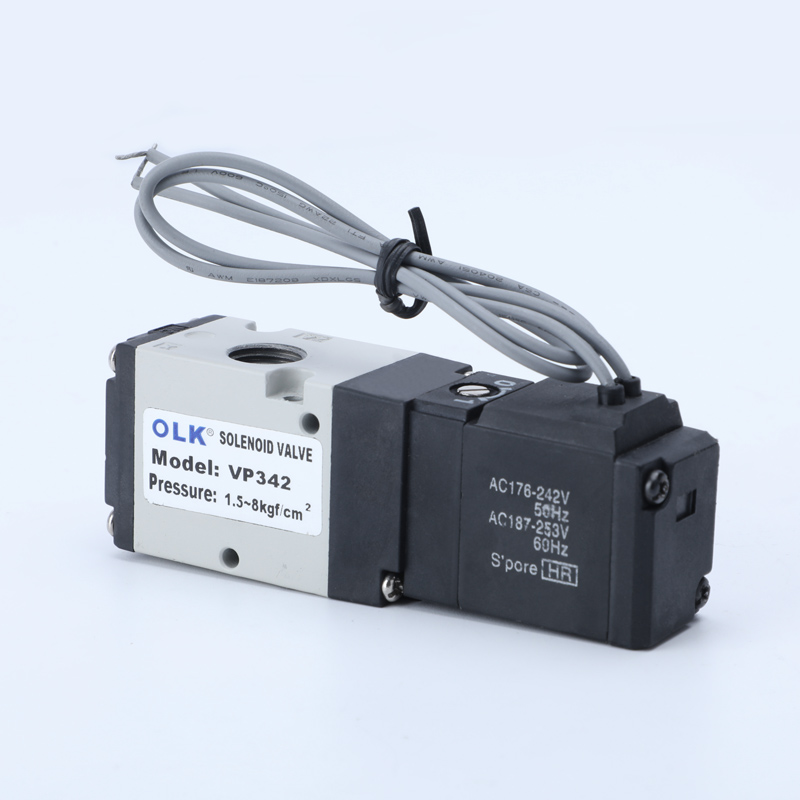

Vp342 |
Apport = outlet = pt1 / 4 |
|
VP542 |
Apport = outlet = pt3 / 8 |
