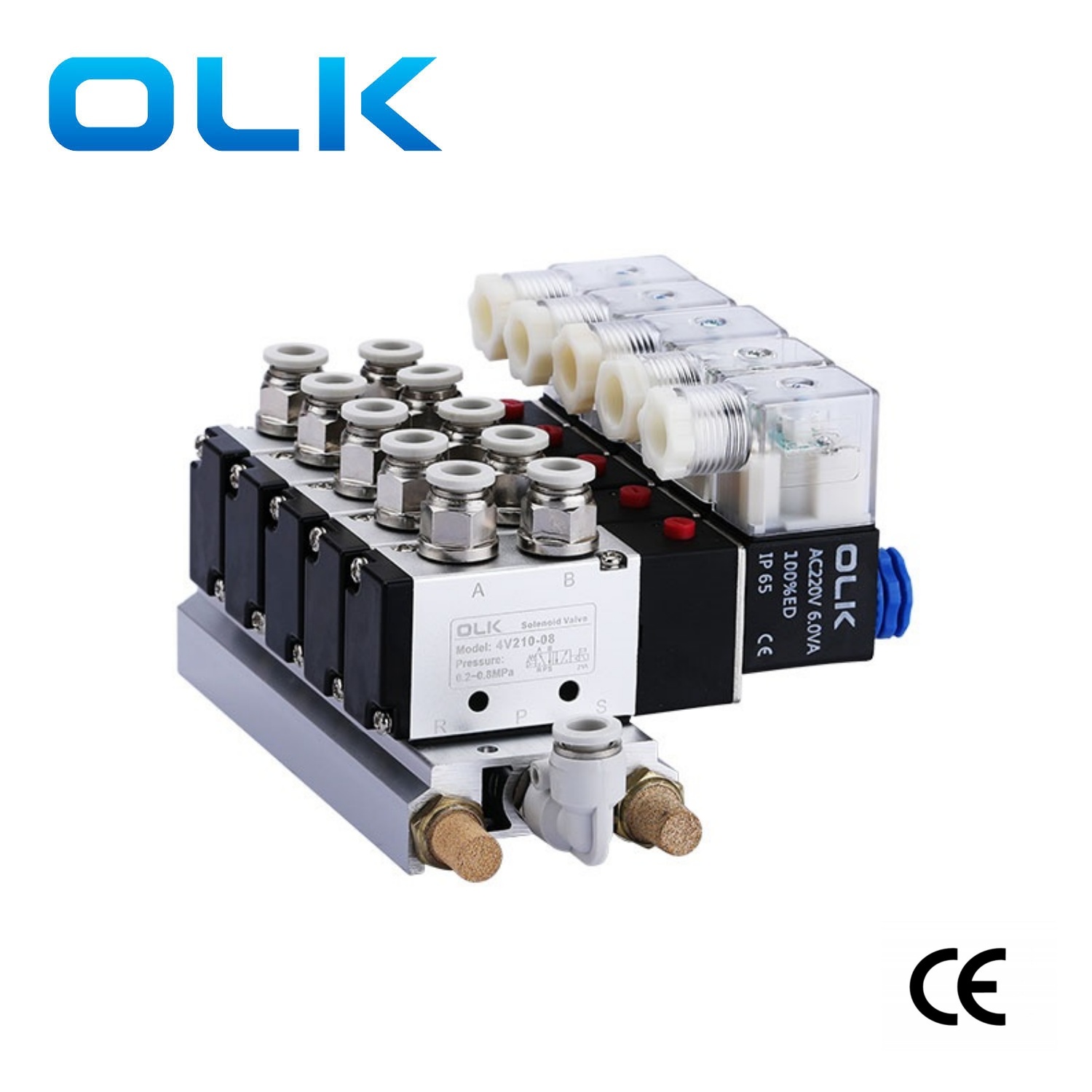

La valve solénoïde de la série 4V 5 voies est une vanne directionnelle fluide adaptée à l'air comme milieu de travail.
Le corps de l'électrovanne à 5 voies 4V est en alliage d'aluminium et intègre des matériaux de haute qualité tels que les têtes pilotes de grade A à la poussière, les composants d'étanchéité de Mitsubishi et l'huile de lubrification non congelant. Il peut maintenir sa fonctionnalité dans des environnements de travail difficiles. Cette valve a subi des tests rigoureux de conformité EMC et LVD et a obtenu la certification CE, répondant aux normes de sécurité et de qualité les plus élevées.
Le produit accepte les couleurs d'apparence personnalisées, permettant aux utilisateurs d'identifier rapidement le produit dans des environnements système intégrés complexes.
Les interfaces standard pour les solénoïdes de la série 4V sont M5, G1 / 8, G1 / 4, G3 / 8, G1 / 2, disponibles dans des ensembles intégrés pour une installation facile. Il existe plusieurs options pour les tensions de fonctionnement, selon le scénario d'application spécifique, pour choisir la puissance de tension appropriée.
Les soupapes solénoïdes de la série 4v Ouleikai (OLK) sont largement utilisées dans divers scénarios industriels tels que l'automatisation des emballages, les machines médicales, l'équipement textile, offrant des solutions fiables pour votre chaîne de production.
SYMBOLE:
| 4V | 2 | 10 | 08 | AC110V | Ex-p |
| MODÈLE | CODE | Type de soupape | Taille du port | TENSION | Méthode de câblage |
| 4V: 2 Position 5 Way / 2 Position 5 Way Solenoïde | Série 1: 100 | 10:single solenoid valve 5/2 way | M5: M5X0.8 | R: AC22C | Vide: votre |
|
|
Série 2: 200 | 20: Salle de solénoïde double 5/2 | 06: G1 / 8 | B: DC24V | I: Ligner |
|
|
Série 3: 300 | 30c: Double solénoïde 5/3 Way fermé au centre | 08: G1 / 4 | C: AC110V |
|
|
|
4: 400 Seires | 30E: Centre d'échappement à double solénoïde 5/3 | 10: G3 / 8 | E: AC24V |
|
|
|
|
30p: Centre de pression à double solénoïde 5/3 | 15: G1 / 2 | F: DC12V |
|
|
|
|
|
|
|
|
Caractéristiques du produit:
1. Mode pilote: options externes et internes disponibles;
2 .. Structure de type piston, excellente étanchéité, réponse sensible ；
3. Les solénoïdes de trois positions offrent trois fonctions centrales au choix:
4. Fonction de mémoire de caractéristiques de solénoïdes à deux positions à double position;
5. trous internes traités avec des techniques spéciales, une faible résistance à la friction, une faible pression de démarrage, une longue durée de vie;
6. Pas besoin de lubrification pétrolière;

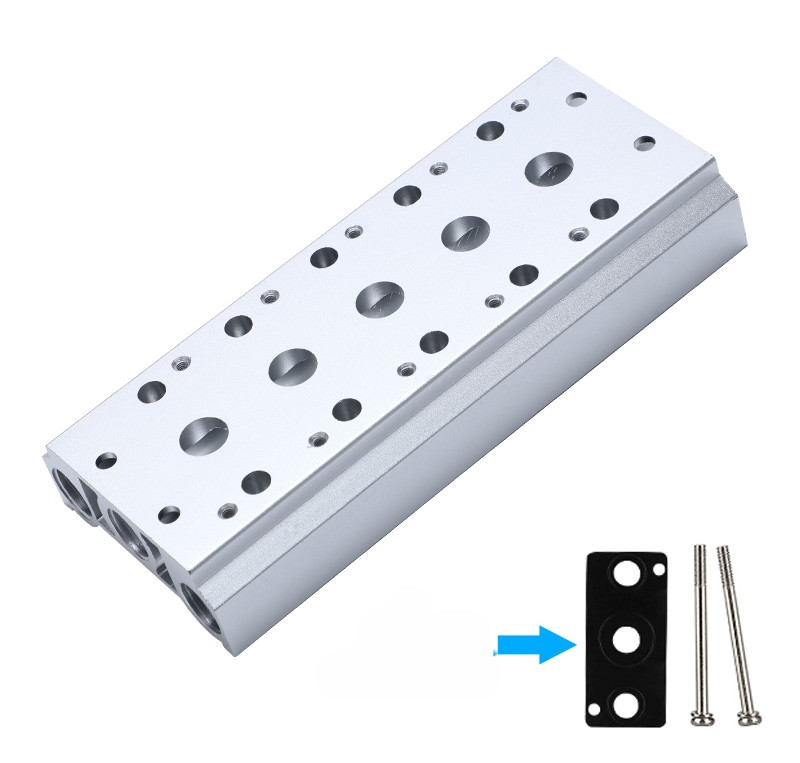

7.Ay peut être intégré à l'assemblage de la soupape de la plaque de base, à la sauvegarde de l'espace d'installation;
8. Équipé d'un appareil manuel pour une installation et un débogage faciles;
9. plusieurs niveaux de tension standard disponibles pour la sélection.
|
moyen de travail |
Air (filtré à travers un filtre sur 40 μm) |
|
Action |
Type pilote |
|
lubrifiant |
inutile |
|
Range de pression de travail MPA (PSI) |
0,15∼0,8 (21 ~ 114) |
|
Résistance à la pression garantie |
1,5 MPA (215psi) |
|
Température de travail ° C |
-20∼70 |
|
Matériau du corps |
alliage en aluminium |
|
Tension standard |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Utiliser la plage de tension |
AC: ± 15 ％ DC: ± 10 ％ |
|
consommation d'énergie |
AC: 3VA DC: 3W |
|
niveau de protection |
IP65 (Din40050) |
|
grade de résistance à la chaleur |
Grade B |
|
Type de connexion |
Type de prise DIN, type de sortie |
|
Temps d'excitation |
5 fois / seconde |
|
modèle |
Diamètre du port |
Nombre de positions |
fréquence de fonctionnement la plus élevée |
Zone transversale efficace MM² (valeur CV) |
|
4V110-M5 |
Apport = outlet = m5 |
2 Position 5 Way |
5 fois / seconde |
5,5 (0,31) |
|
4V120-M5 |
Apport = outlet = m5 |
2 Position 5 Way |
5 fois / seconde |
5,5 (0,31) |
|
4V130C-M5 |
Apport = outlet = m5 |
Trois positions cinq voies |
3 fois / seconde |
5,0 (0,28) |
|
4V130E-M5 |
Apport = outlet = m5 |
Trois positions cinq voies |
3 fois / seconde |
5,0 (0,28) |
|
4v130p-m5 |
Apport = outlet = m5 |
Trois positions cinq voies |
3 fois / seconde |
5,0 (0,28) |
|
4v110-06 |
Apport = outlet = G1 / 8 |
2 Position 5 Way |
5 fois / seconde |
12.0 (0,67) |
|
4v120-06 |
Apport = outlet = G1 / 8 |
2 Position 5 Way |
5 fois / seconde |
12.0 (0,67) |
|
4V130C-06 |
Apport = outlet = G1 / 8 |
Trois positions cinq voies |
3 fois / seconde |
9,0 (0,50) |
|
4V130E-06 |
Apport = outlet = G1 / 8 |
Trois positions cinq voies |
3 fois / seconde |
9,0 (0,50) |
|
4v130p-06 |
Apport = outlet = G1 / 8 |
Trois positions cinq voies |
3 fois / seconde |
9,0 (0,50) |
|
4v210-06 |
Apport = outlet = G1 / 8 |
2 Position 5 Way |
5 fois / seconde |
14,0 (0,78) |
|
4v220-06 |
Apport = outlet = G1 / 8 |
2 Position 5 Way |
5 fois / seconde |
14,0 (0,78) |
|
4V230C-06 |
Apport = outlet = G1 / 8 |
Trois positions cinq voies |
3 fois / seconde |
12.0 (0,67) |
|
4V230E-06 |
Apport = outlet = G1 / 8 |
Trois positions cinq voies |
3 fois / seconde |
12.0 (0,67) |
|
4v230p-06 |
Apport = outlet = G1 / 8 |
Trois positions cinq voies |
3 fois / seconde |
12.0 (0,67) |
|
4v210-08 |
Entrée = sortie = G1 / 4 Échappement = G1 / 8 |
2 Position 5 Way |
5 fois / seconde |
16,0 (0,89) |
|
4v220-08 |
Entrée = sortie = G1 / 4 Échappement = G1 / 8 |
2 Position 5 Way |
5 fois / seconde |
16,0 (0,89) |
|
4V230C-08 |
Entrée = sortie = G1 / 4 Échappement = G1 / 8 |
Trois positions cinq voies |
3 fois / seconde |
12.0 (0,67) |
|
4V230E-08 |
Entrée = sortie = G1 / 4 Échappement = G1 / 8 |
Trois positions cinq voies |
3 fois / seconde |
12.0 (0,67) |
|
4v230p-08 |
Entrée = sortie = G1 / 4 Échappement = G1 / 8 |
Trois positions cinq voies |
3 fois / seconde |
12.0 (0,67) |
|
4v310-08 |
Apport = outlet = G1 / 4 |
2 Position 5 Way |
4 / sec |
25.0 (1.40) |
|
4v320-08 |
Apport = outlet = G1 / 4 |
2 Position 5 Way |
4 / sec |
25.0 (1.40) |
|
4V330C-08 |
Entrée = sortie = G3 / 8 Échappement = G1 / 4 |
Trois positions cinq voies |
3 fois / seconde |
18.0 (1,00) |
|
4V330E-08 |
Entrée = sortie = G3 / 8 Échappement = G1 / 4 |
Trois positions cinq voies |
3 fois / seconde |
18.0 (1,00) |
|
4v330p-08 |
Entrée = sortie = G3 / 8 Échappement = G1 / 4 |
Trois positions cinq voies |
3 fois / seconde |
18.0 (1,00) |
|
4v310-10 |
Apport = outlet = G1 / 4 |
2 Position 5 Way |
4 / sec |
30 (1,68) |
|
4v320-10 |
Apport = outlet = G1 / 4 |
2 Position 5 Way |
4 / sec |
30 (1,68) |
|
4V330C-10 |
Entrée = sortie = G3 / 8 Échappement = G1 / 4 |
Trois positions cinq voies |
3 fois / seconde |
18.0 (1,00) |
|
4V330E-10 |
Entrée = sortie = G3 / 8 Échappement = G1 / 4 |
Trois positions cinq voies |
3 fois / seconde |
18.0 (1,00) |
|
4v330p-10 |
Entrée = sortie = G3 / 8 Échappement = G1 / 4 |
Trois positions cinq voies |
3 fois / seconde |
18.0 (1,00) |
|
4v410-15 |
Apport = outlet = G1 / 2 |
2 Position 5 Way |
3 fois / seconde |
50.0 (2,79) |
|
4v420-15 |
Apport = outlet = G1 / 2 |
2 Position 5 Way |
3 fois / seconde |
50.0 (2,79) |
|
4V430C-15 |
Apport = outlet = G1 / 2 |
Trois positions cinq voies |
3 fois / seconde |
30 (1,68) |
|
4V430E-15 |
Apport = outlet = G1 / 2 |
Trois positions cinq voies |
3 fois / seconde |
30 (1,68) |
|
4v430p-15 |
Apport = outlet = G1 / 2 |
Trois positions cinq voies |
3 fois / seconde |
30 (1,68) |
FAQ:
1. Quelle est la vitesse de la fréquence de la vanne solénoïde de la série 4V 5 voies?
Fréquence d'action maximale 5 fois / seconde.
2. La valve solénoïde de la série 4V peut-elle être allumée pendant longtemps?
Oui, notre bobine est à 100% ED.
3. Comment améliorer la durée de vie des solénoïdes 4V?
Séparateur d'huile d'huile suggérée pour filtrer l'humidité et les impuretés dans l'air
4. La bobine du solénoïde bloquera-t-elle le tuyau d'air ou l'interface conjointe?
Cela n'arrivera pas car la bobine peut être ajustée en dévissant l'écrou de la bobine
5. La différence entre la tension AC et DC?
DC est un courant direct, AC est un courant alterné. Généralement, l'électricité des ménages est AC220V
