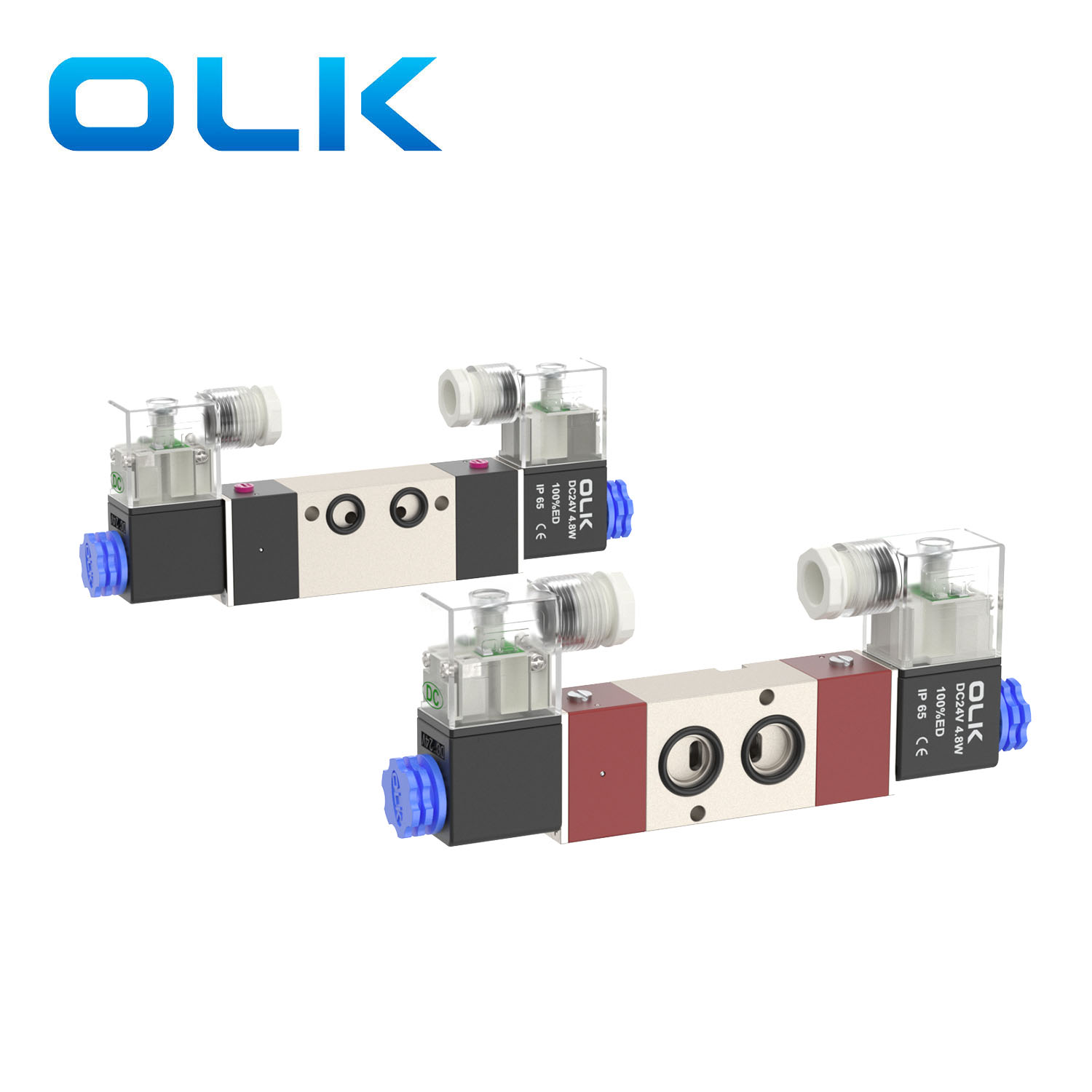

La série Ouleikai (OLK) 4M d'électrovannes directionnelles à deux positions et cinq voies en vente directe utilise une commande pilotée, offrant une vitesse de réponse rapide et un fonctionnement fiable, adaptée au contrôle des vérins à double effet. La bobine est livrée avec le logo ED, permettant une mise sous tension continue pendant des périodes prolongées. L'électrovanne à deux positions à double tête a une fonction mémoire. Le corps de valve épaissi subit une oxydation dure pour améliorer la dureté de la surface. Avant utilisation, veuillez inspecter la vanne et la canalisation pour vous assurer qu'ils sont intacts et sans fuite afin de ne pas affecter le fonctionnement normal de la vanne.

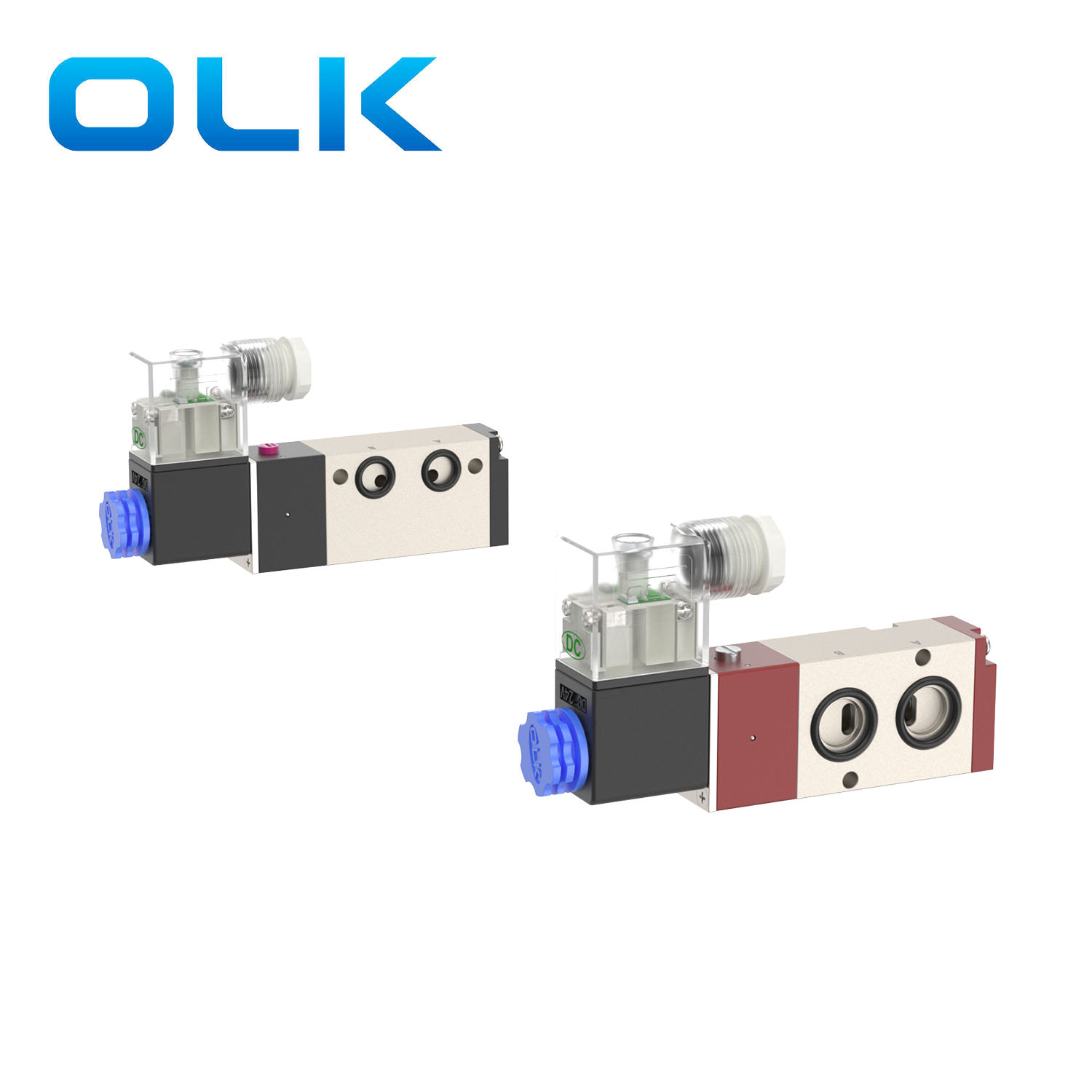

L'électrovanne directionnelle série 4M est une variante de l'électrovanne 4V, avec le même principe de fonctionnement que la 4V. En fonction des différentes exigences d'installation, la vanne de la série 4M a modifié certaines dimensions de l'interface et des trous de montage. La société Ouleikai (OLK) propose une variété de spécifications et de modèles pour répondre aux différents besoins des clients, en fournissant des services personnalisables.

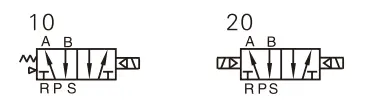

SYMBOLE:
| Code de commande |
|||||
| 4M : | 3 | 10 | 10 | A |
|
| Électrovanne 4M:2 positions 5 voies (NAMRU) |
CODE | Type de vanne |
TAILLE DU PORT |
Tension |
Méthode de câblage |
|
|
SÉRIE 1:100 |
10 : commande d'électrovanne unique 5/2 voies |
M5:M5 | R: AC220V | Vide : VOTRE |
|
|
SÉRIE 2:200 |
20 : double commande d'électrovanne 5/2 voies |
06:G1/8 | B:DC24V | L:Ligne |
|
|
SÉRIE 3:300 |
|
08:G1/4 | C:AC110V |
|
|
|
|
|
10:G3/8 | E:AC24V |
|
|
|
|
|
|
F:DC12V |
|
Caractéristiques du produit :
1. Structure pilotée en interne.
2. Structure de type piston, offrant une excellente étanchéité et une réaction réactive.
3. Électrovanne à deux positions à double tête avec fonction mémoire.
4. Électrovanne à deux positions à double tête avec fonction de mémoire.
5. Trous internes traités avec des techniques spéciales, entraînant une résistance au frottement minimale, une faible pression d'air de démarrage et une durée de vie prolongée.
6. Fonctionnement sans lubrification.
7. Montage sur plaque latérale, permettant une connexion directe avec les composants d'actionnement.
8. Équipé d'un dispositif manuel pour une installation et un débogage pratiques.
9. Différents niveaux de tension standard disponibles pour la sélection.
|
milieu de travail |
Air (filtré à travers un filtre supérieur à 40μm) |
|
Action |
Type pilote |
|
nombre de postes |
2 positions 5 voies |
|
lubrifiant |
inutile |
|
Plage de pression de service MPa(psi) |
0,15∼0,8(21~114) |
|
Résistance à la pression garantie |
1,5MPa (215psi) |
|
Température de travail °C |
-20∼70 |
|
Matériau du corps |
alliage d'aluminium |
|
Tension standard |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Utiliser la plage de tension |
CA : ±15 %CC : ±10 % |
|
consommation d'énergie |
CA : 6 VA CC : 4,8 W |
|
niveau de protection |
IP65 (DIN40050) |
|
degré de résistance à la chaleur |
Classe B |
|
Type de connexion |
Type de prise DIN, type de sortie |
|
Temps d'excitation |
0,05 seconde ou moins |
|
modèle |
Diamètre du port |
Fréquence de fonctionnement MAX |
Surface de la section transversale de débit mm² (valeur CV) |
|
4M210-06 |
Admission = G1/8 |
5 fois/seconde |
14,0(0,78) |
|
4M220-06 |
Admission = G1/8 |
5 fois/seconde |
14,0(0,78) |
|
4M210-08 |
Admission = G1/4 Échappement = G1/8 |
5 fois/seconde |
16,0(0,89) |
|
4M220-08 |
Admission = G1/4 Échappement = G1/8 |
5 fois/seconde |
16,0(0,89) |
|
4M310-08 |
Admission=G3/8 Échappement=G1/4 |
4/s |
25,0(1,40) |
|
4M320-08 |
Admission=G3/8 Échappement=G1/4 |
4/s |
25,0(1,40) |
|

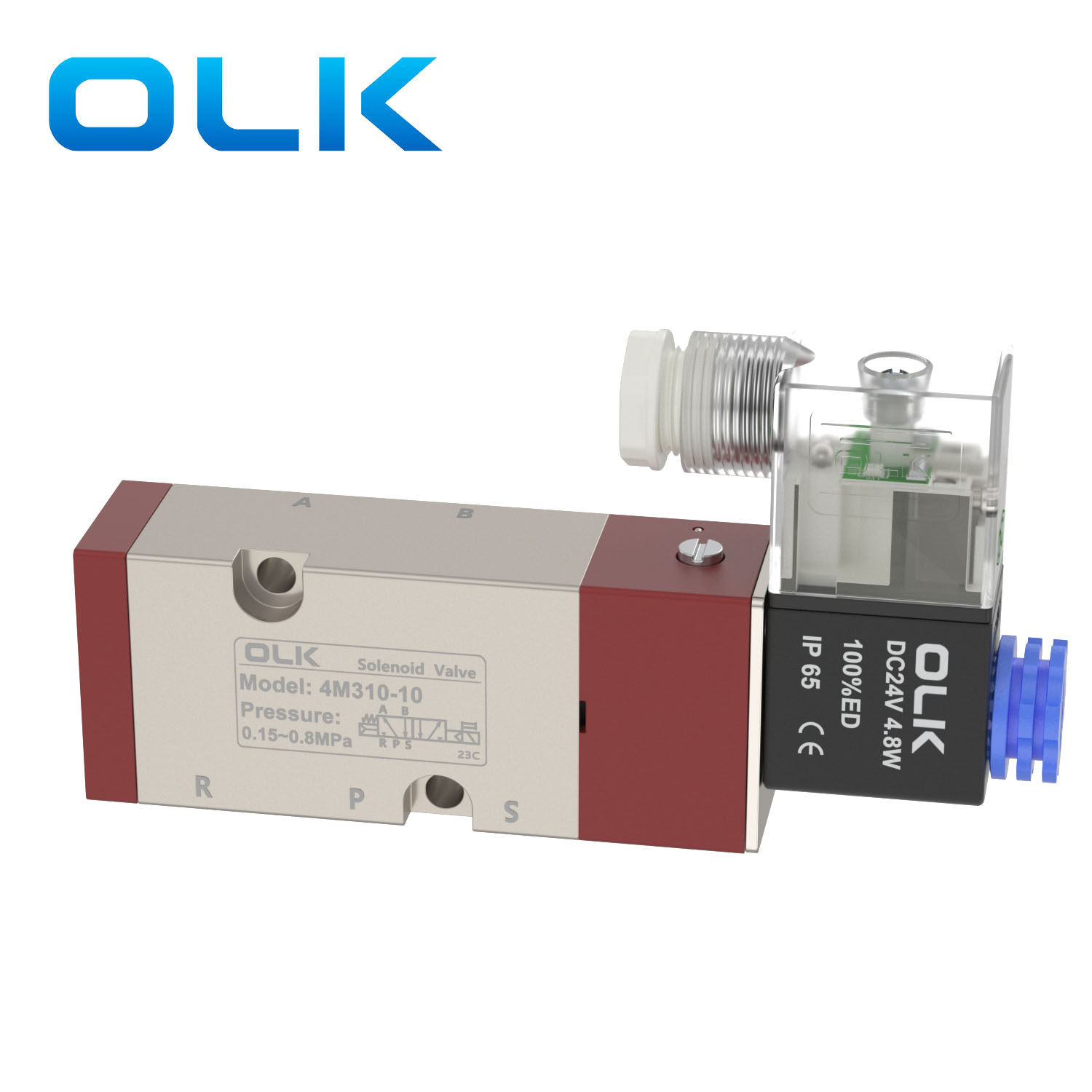

4M310-10 |
Admission=G1/4 |
4/s |
30(1,68) |
|
4M320-10 |
Admission=G1/4 |
4/s |
30(1,68) |
