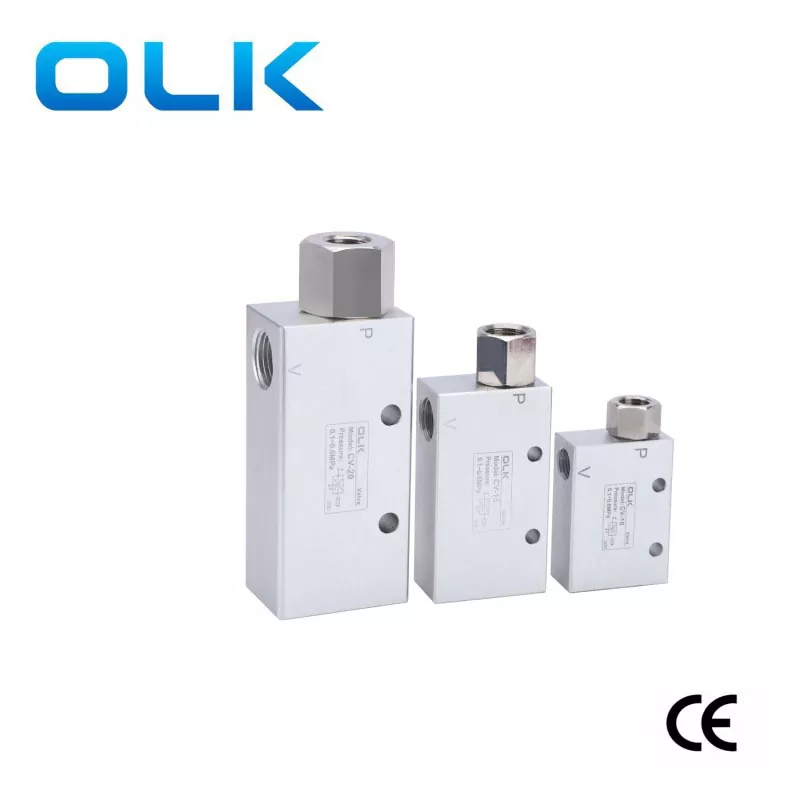

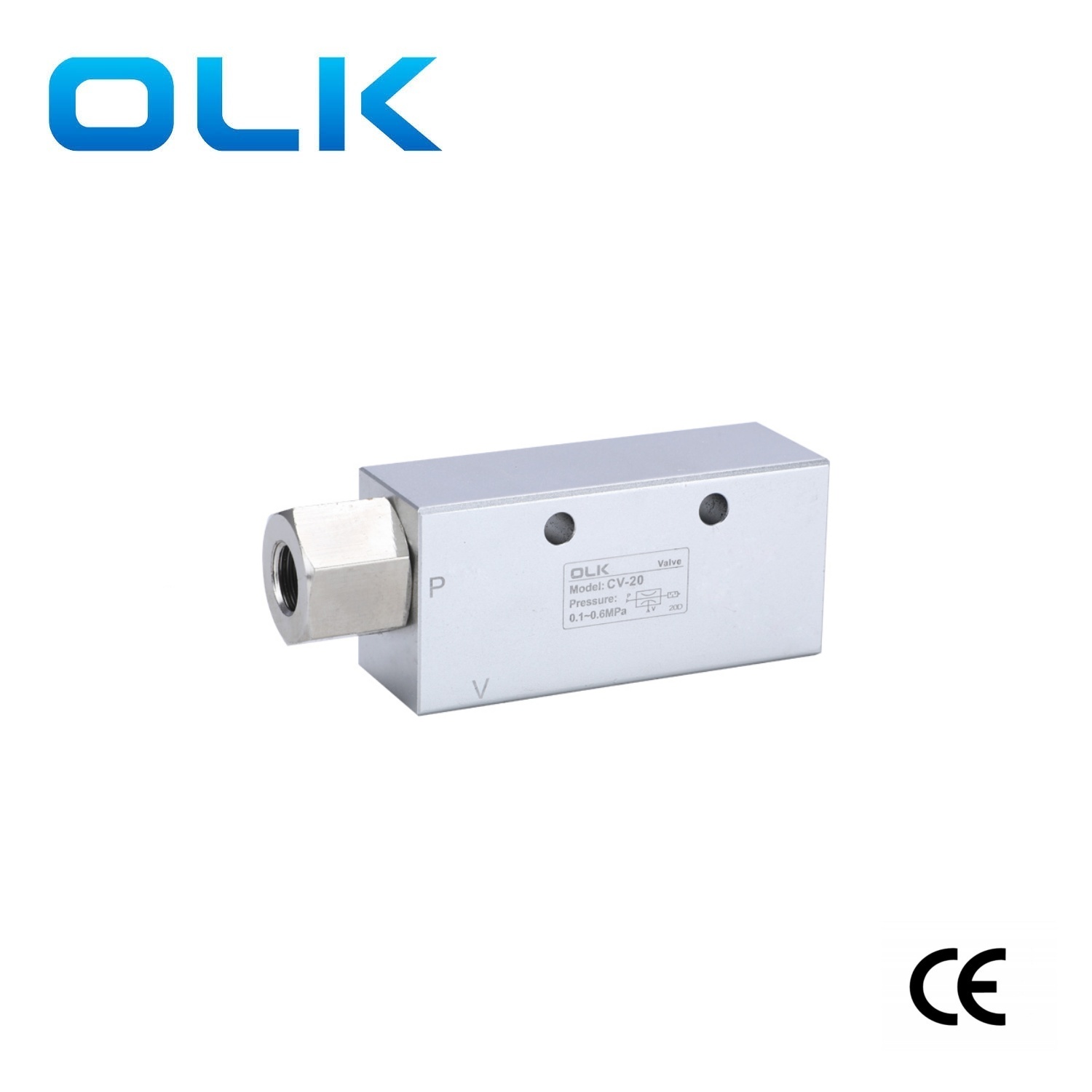

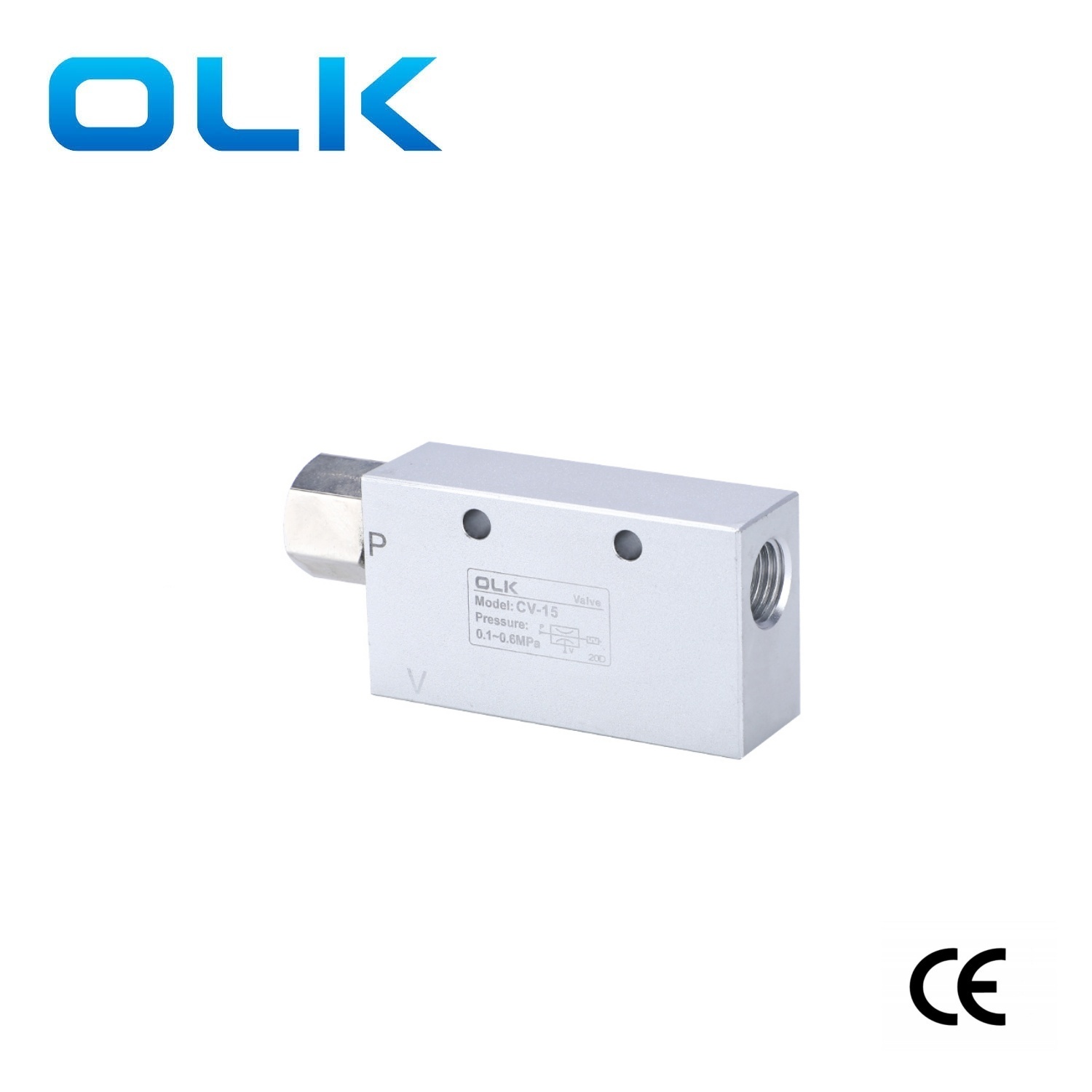

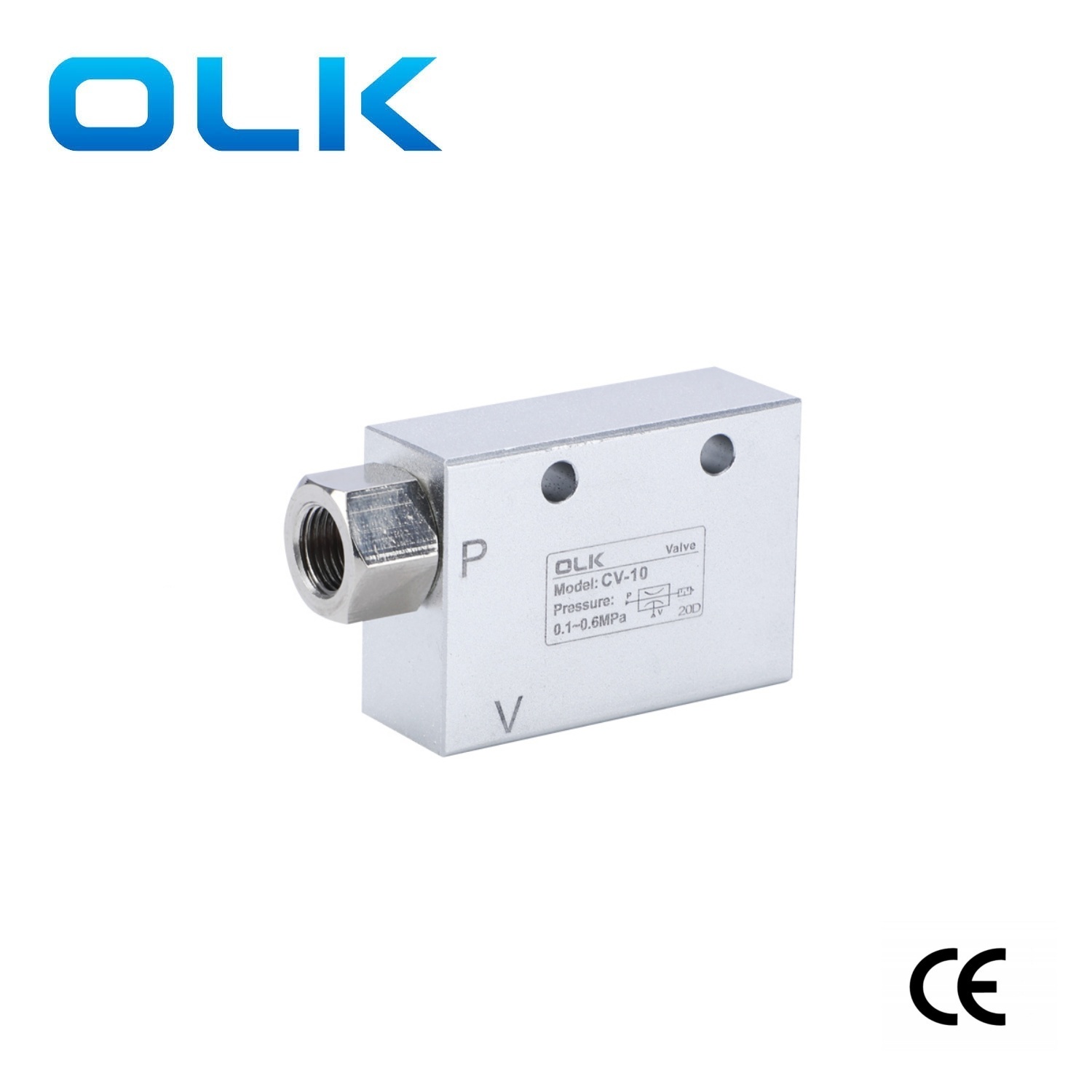

Générateurs de vide CV

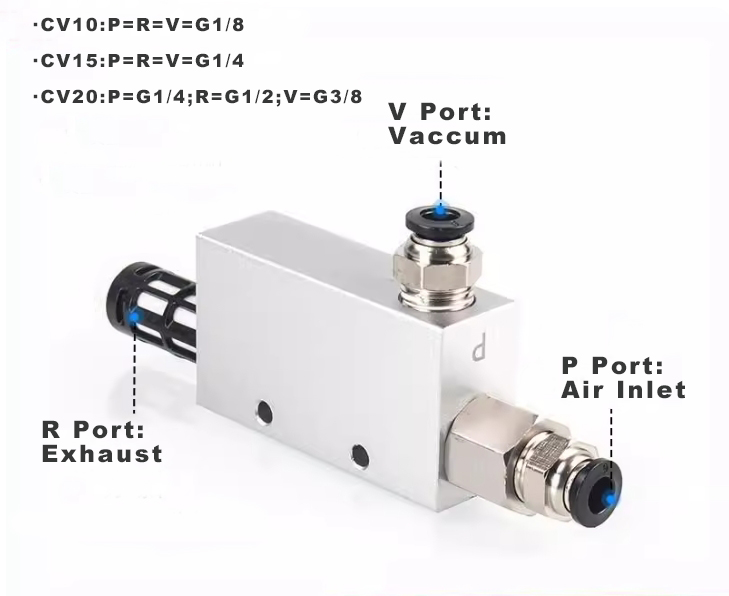

Les générateurs de vide CV Ouleikai (OLK) sont utilisés pour fournir l'environnement de vide nécessaire aux buses ou accessoires d'aspiration. L'orifice d'admission doit être connecté à l'air comprimé, tandis que la ventouse est connectée à l'orifice d'aspiration. Lorsque l'air comprimé s'écoule de l'orifice d'admission vers l'orifice d'échappement, un vide est généré au niveau de l'orifice d'aspiration. Cette force de vide peut être utilisée pour faire adhérer des objets, accomplissant des tâches telles que la fixation ou le support, améliorant ainsi l'efficacité opérationnelle de la production industrielle.

Les générateurs de vide OLK CV ont une structure simple et une longue durée de vie.

Caractéristiques du générateur de vide série CV :

1. Un générateur de vide qui utilise de l'air comprimé pour former un vide peut être utilisé en combinaison avec une ventouse pour transporter des matériaux.

2. Générateurs de vide avec une large gamme de types et de performances pour répondre aux exigences de votre application. La série CV est un générateur de vide à plaques.

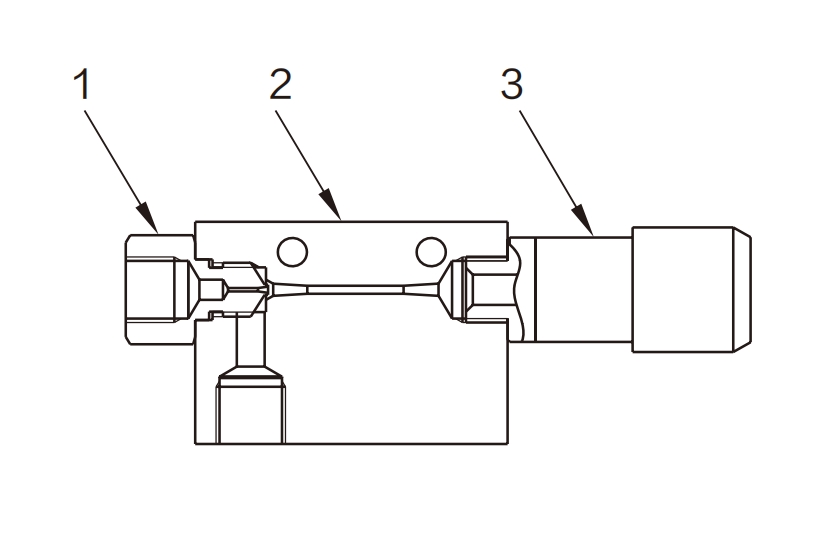

Symbole:

Générateur de vide série CV Paramètres généraux

Générateur de vide série CV différents paramètres

Précautions pour le générateur de vide CV

1.Le débit du générateur doit être choisi correctement.

Si le débit est trop important et ne convient pas, la différence de pression de vide entre « aspiration activée » et « aspiration désactivée » ne sera pas claire.

Cela pourrait empêcher le vacuostat de fonctionner correctement.

Les vannes logiques à vide peuvent également avoir le même problème. Veuillez prêter une attention particulière et vous référer aux notes associées partagées auparavant.

2. L'alimentation en air du générateur de vide doit être sèche et propre.

Entre l'orifice d'aspiration et la ventouse, un filtre à vide doit être installé si nécessaire.

N'aspirez pas d'eau, et surtout pas d'huile, car cela pourrait boucher la buse.

La sortie du silencieux ne doit pas être obstruée.

Si vous prolongez le tuyau d'échappement, veuillez considérer qu'un mauvais échappement peut entraîner une chute de la pression du vide.

3. Parfois, le système de vide connecte un tuyau de soufflage pour aider la ventouse à libérer rapidement la pièce.

Dans ce cas, veillez à ce que la pression et le débit de soufflage ne soient pas trop élevés.

S'il est trop élevé, cela peut faire sauter le piston de détection de pression et provoquer une panne du générateur.

FAQ :

Quelle est la différence entre un générateur de vide et une pompe à vide ?

Une pompe à vide crée une pression négative au niveau de l'orifice d'aspiration et évacue directement dans l'atmosphère. Il élimine le gaz en maintenant une grande différence de pression entre l'entrée et la sortie.

Un générateur de vide utilise le flux d'air comprimé pour créer un vide.

Quels accessoires sont nécessaires pour le générateur de vide CV ?

Un silencieux et deux raccords

Pourquoi n’y a-t-il pas de paramètre de force d’aspiration distinct ?

La force d'aspiration dépend à la fois du niveau de vide du générateur et de la taille de la ventouse.

Formule : Pression × Surface = Force.

La taille de la ventouse est fixe, mais le niveau de vide change avec le générateur et le débit. Veuillez vous référer à l'explication des paramètres pour plus de détails.

Pourquoi le vide maximum ne peut-il pas être atteint ?

Si le débit d’aspiration est trop faible, il ne peut pas surmonter les fuites, provoquant une chute de pression. Cela peut également être dû à une alimentation en air insuffisante du générateur.

Si le générateur atteint déjà le vide maximum mais que l'aspiration est encore faible, la ventouse est peut-être trop petite. Le remplacement du générateur n'augmentera pas l'aspiration dans ce cas.

Quel générateur de vide a une aspiration plus forte ?

Un générateur lui-même n’a pas de paramètre « force d’aspiration », seulement un niveau de vide maximum.

Le vide maximum n’est pas égal au vide réel. La vraie différence entre les modèles est le débit de vide.

Force d'aspiration = Vide × Surface de la ventouse. C'est la combinaison du générateur et de la ventouse qui détermine l'aspiration.

Si le débit de vide d'un générateur est trop faible pour l'application, le niveau de vide chutera et l'aspiration ne sera pas suffisante. Dans ce cas, vous devriez choisir
