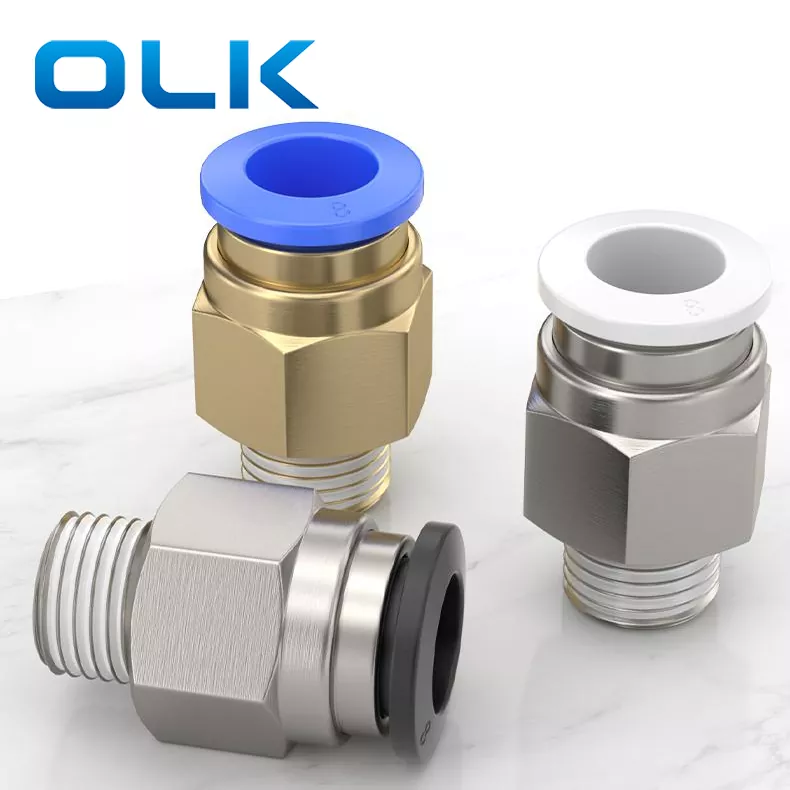

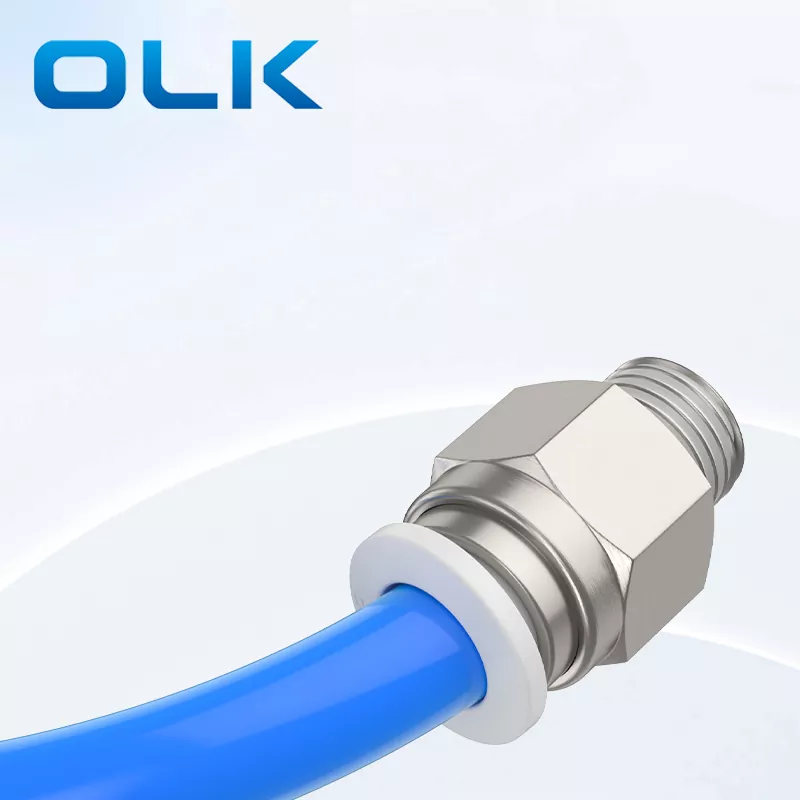

Le fil de filetage mâle PC push dans le raccord de tube est un connecteur pneumatique de type droit conçu pour une connexion rapide et sécurisée de tubes aux ports d'équipement.
|
Code de commande |
|||
|
PC |
8 |
- |
01 |
|
Modèle |
Taille du tube (métrique) |
|
Type de filetage (filetage à tube droit à 55 °) |
|
|
4: 4 mm |
|
01: G1 / 8 |
|
|
6:6mm |
|
02: G1 / 4 |
|
|
8: 8 mm |
|
03: G3 / 8 |
|
|
10: 10 mm |
|
04: G1 / 2 |
|
|
12: 12 mm |
|
|
|
|
14: 14 mm |
|
|
|
|
16: 16 mm |
|
|
|
Fluide |
Air / eau (conditionnel) / vide |
|
Pression de fonctionnement |
0-1.0MPA |
|
Pression de vide |
-100kpa (10 Torr) |
|
Température de fonctionnement |
-10-60 ℃ |
|
Matériel |
Nylon (PA), polyuréthane (PU) |
|
Raccord de tube de pouce |
Raccord de tube métrique |

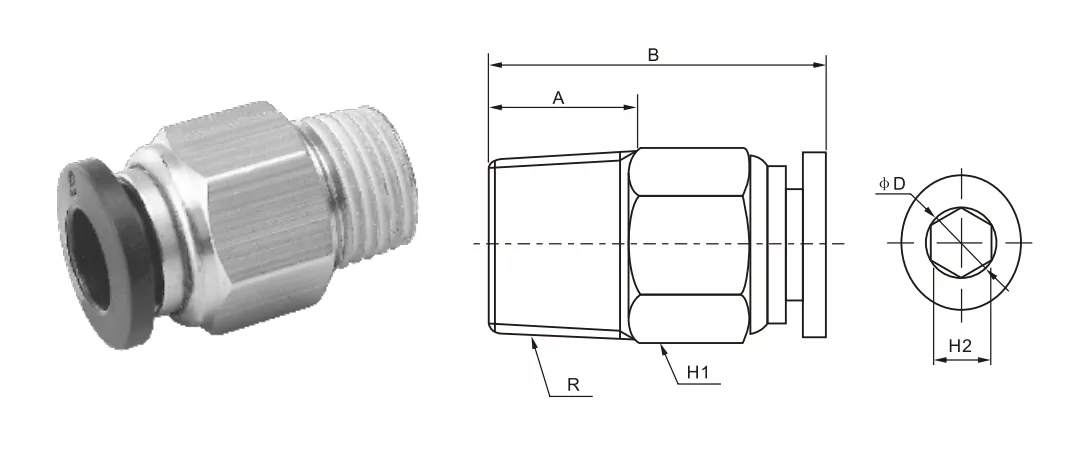

φd |
R |
A |
B |
H1 |
H2 |
|
PC5/32-M5 |
PC4-M5 |
4 |
M5 |
4.5 |
21.8 |
10 |
2 |
|
PC5 / 32-01 |
PC4-01 |
4 |
R1 / 8 |
6.5 |
20.5 |
10 |
3 |
|
PC5 / 32-02 |
PC4-02 |
4 |
R1 / 4 |
9 |
19.5 |
14 |
3 |
|
PC1 / 4-M5 |
PC6-M5 |
6 |
M5 |
4.5 |
22.8 |
12 |
2 |
|
PC1 / 4-01 |
PC6-01 |
6 |
R1 / 8 |
6.5 |
22.2 |
12 |
4 |
|
PC1 / 4-02 |
PC6-02 |
6 |
R1 / 4 |
9 |
22.2 |
14 |
4 |
|
PC1 / 4-03 |
PC6-03 |
6 |
R3 / 8 |
10 |
21.5 |
17 |
4 |
|
PC1 / 4-04 |
PC6-04 |
6 |
R1 / 2 |
10 |
23 |
21 |
4 |
|
PC5 / 16-01 |
PC8-01 |
8 |
R1 / 8 |
8 |
26.8 |
14 |
4 |
|
PC5 / 16-02 |
PC8-02 |
8 |
R1 / 4 |
10 |
25.2 |
14 |
6 |
|
PC5 / 16-03 |
PC8-03 |
8 |
R3 / 8 |
10 |
22.2 |
17 |
6 |
|
PC5 / 16-04 |
PC8-04 |
8 |
R1 / 2 |
11 |
23.7 |
21 |
6 |
|
PC3 / 8-01 |
PC10-01 |
10 |
R1 / 8 |
8 |
30.7 |
17 |
4 |
|
PC3 / 8-02 |
PC10-02 |
10 |
R1 / 4 |
10 |
31 |
17 |
6 |
|
PC3 / 8-03 |
PC10-03 |
10 |
R3 / 8 |
10 |
29.5 |
17 |
8 |
|
PC3 / 8-04 |
PC10-04 |
10 |
R1 / 2 |
11 |
25.2 |
21 |
8 |
|
PC1 / 2-01 |
PC12-01 |
12 |
R1 / 8 |
8 |
31.7 |
19 |
4 |
|
PC1 / 2-02 |
PC12-02 |
12 |
R1 / 4 |
10 |
33.2 |
19 |
6 |
|
PC1 / 2-03 |
PC12-03 |
12 |
R3 / 8 |
10 |
30 |
19 |
8 |
|
PC1 / 2-04 |
PC12-04 |
12 |
R1 / 2 |
11 |
30 |
21 |
8 |
|
|
PC14-03 |
14 |
R3 / 8 |
11 |
38 |
24 |
6 |
|
|
PC14-04 |
14 |
R1 / 2 |
12 |
39 |
24 |
8 |
|
|
PC16-03 |
16 |
R3 / 8 |
13 |
39 |
24 |
10 |
|
|
PC16-04 |
16 |
R1 / 2 |
15 |
39 |
27 |
12 |
De quel matériau est le connecteur PC?
cuivre
Quels sont les noms des pièces de raccord de tube de connexion?

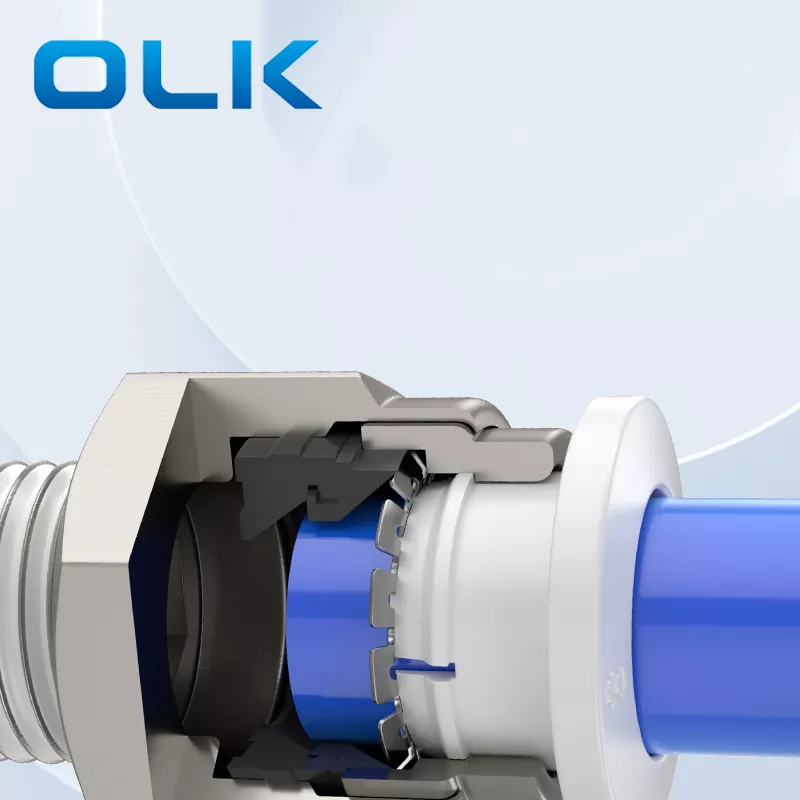

Raccord de tube de connexion rapide Structure interne: libération, jeu de cartes en alliage en zinc, Clip de verrouillage Spring, manche de verrouillage, bague d'étanchéité en fermoir, plastiques haute résistance
De quel type de thread PC est-il?
C'est un thread métrique, représente M.
