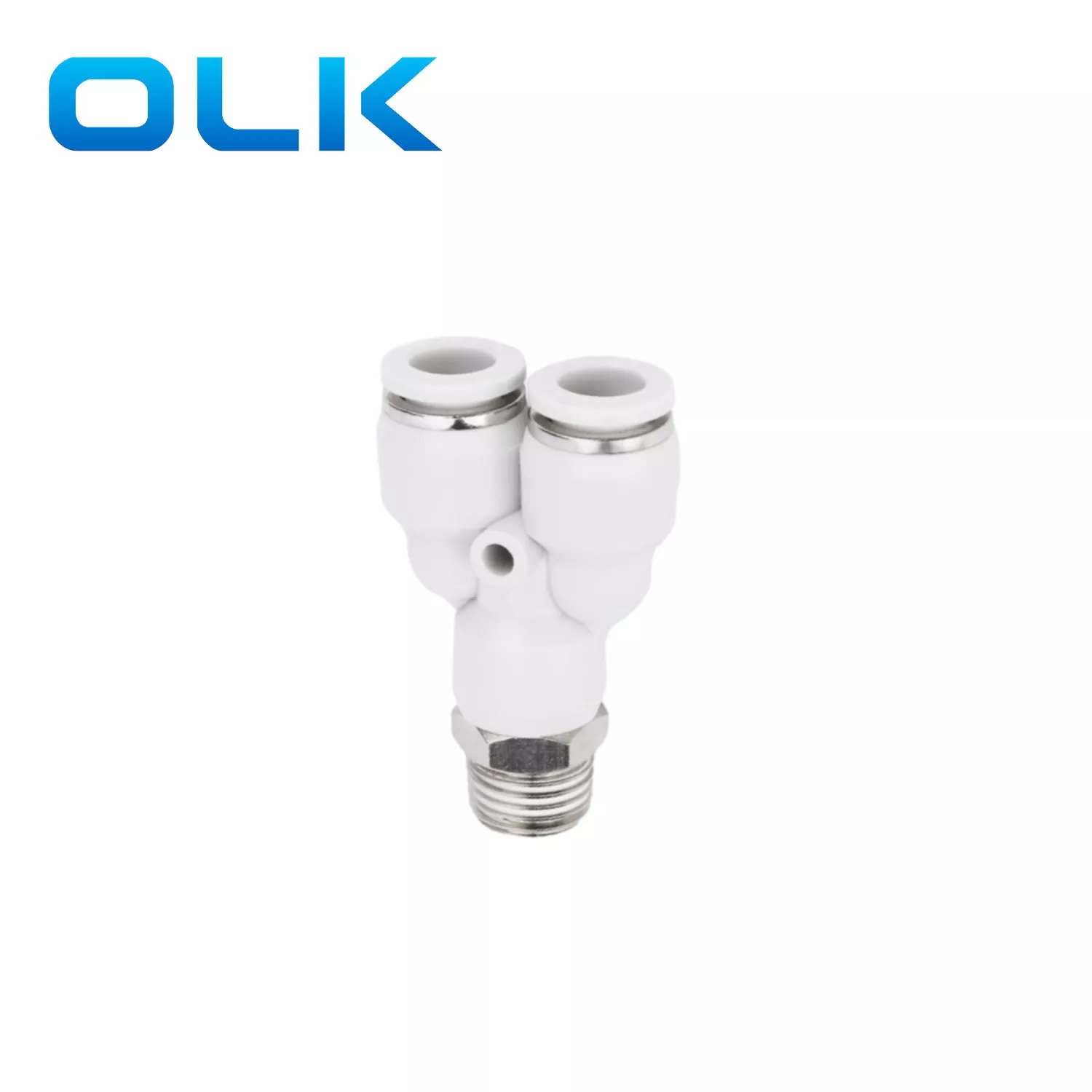

Le raccord de tube push-in de type px y est la conception push-to-connect. Installation. Et la voie de la trajectoire aérienne principale est directement connectée. Couramment utilisé pour la séparation des gaz ou les pipelines auxiliaires dans les systèmes pneumatiques.
PX à base de cuivre et pas de corrosion facile.
|
Code de commande |
|||
|
Px |
8 |
- |
01 |
|
Modèle |
Taille du tube (métrique) |
|
Type de filetage (filetage à tube droit à 55 °) |
|
Ajustement de la série PX |
4: 4 mm |
|
01: G1 / 8 |
|
|
6: 6 mm |
|
02: G1 / 4 |
|
|
8: 8 mm |
|
03: G3 / 8 |
|
|
10: 10 mm |
|
04: G1 / 2 |
|
|
12: 12 mm |
|
|
|
|
14: 14 mm |
|
|
|
|
16: 16 mm |
|
|

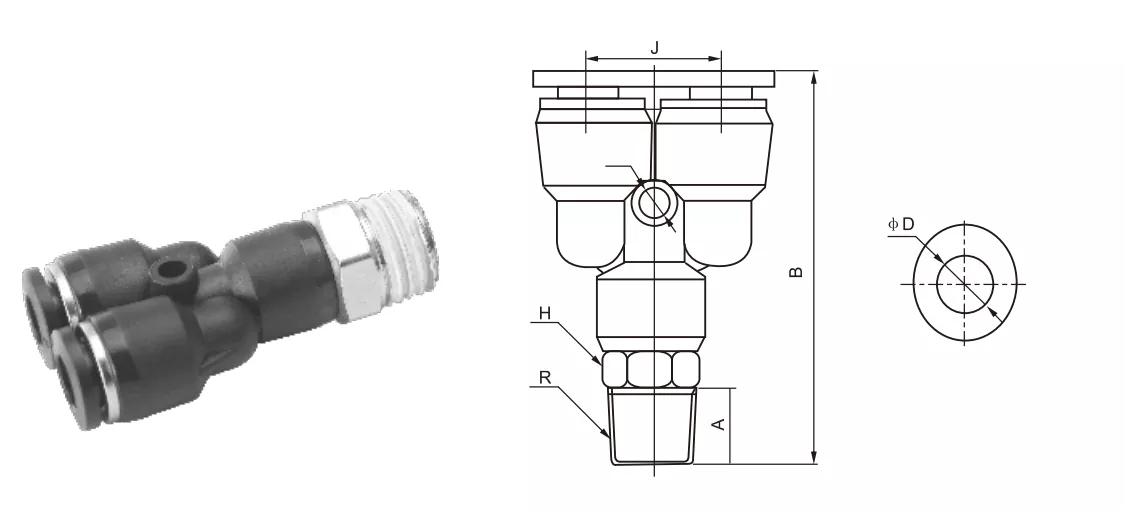

Raccord de tube push-in de type px y
|
Fluide |
Air / eau (conditionnel) / vide |
|
Pression de fonctionnement |
0-1.0MPA |
|
Pression de vide |
-100kpa (10 Torr) |
|
Température de fonctionnement |
-10-60 ℃ |
|
Matériel |
Nylon (PA), polyuréthane (PU) |
|
Raccord de tube de pouce |
Raccord de tube métrique |
φd |
R |
A |
B |
E |
J |
φd |
|
PX5 / 32-M5 |
PX4-M5 |
4 |
M5 |
4.5 |
42.5 |
10 |
10.8 |
2.5 |
|
PX5 / 32-01 |
PX4-01 |
4 |
R1 / 8 |
7 |
43 |
10 |
10.8 |
2.5 |
|
PX5 / 32-02 |
PX4-02 |
4 |
R1 / 4 |
9 |
44 |
14 |
10.8 |
3 |
|
PX1 / 4-M5 |
PX6-M5 |
6 |
M5 |
4.5 |
41.5 |
12 |
13.4 |
3.5 |
|
PX1 / 4-01 |
PX6-01 |
6 |
R1 / 8 |
6.5 |
46 |
12 |
13.4 |
3.5 |
|
PX1 / 4-02 |
PX6-02 |
6 |
R1 / 4 |
9 |
48.5 |
14 |
13.4 |
3.5 |
|
PX1 / 4-03 |
PX6-03 |
6 |
R3 / 8 |
10 |
49 |
17 |
13.4 |
3.5 |
|
PX1 / 4-04 |
PX6-04 |
6 |
R1 / 2 |
10 |
51 |
21 |
13.4 |
3.5 |
|
PX5 / 16-01 |
PX8-01 |
8 |
R1 / 8 |
8 |
51 |
14 |
15.8 |
4 |
|
PX5 / 16-02 |
PX8-02 |
8 |
R1 / 4 |
10 |
52.5 |
14 |
15.8 |
4 |
|
PX5 / 16-03 |
PX8-03 |
8 |
R3 / 8 |
10 |
53.5 |
17 |
15.8 |
4 |
|
PX5 / 16-04 |
PX8-04 |
8 |
R1 / 2 |
11 |
55 |
21 |
15.8 |
4 |
|
PX3 / 8-01 |
PX10-01 |
10 |
R1 / 8 |
8 |
56.5 |
17 |
19 |
4 |
|
PX3 / 8-02 |
PX10-02 |
10 |
R1 / 4 |
10 |
58 |
17 |
19 |
4 |
|
PX3 / 8-03 |
PX10-03 |
10 |
R3 / 8 |
10 |
58 |
17 |
19 |
4 |
|
PX3 / 8-04 |
PX10-04 |
10 |
R1 / 2 |
11 |
59 |
21 |
19 |
4 |
|
PX1 / 2-01 |
PX12-01 |
12 |
R1 / 8 |
8 |
62 |
19 |
21.5 |
4 |
|
PX1 / 2-02 |
PX12-02 |
12 |
R1 / 4 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1 / 2-03 |
PX12-03 |
12 |
R3 / 8 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1 / 2-04 |
PX12-04 |
12 |
R1 / 2 |
11 |
65 |
21 |
21.5 |
4 |
|
|
PX16-03 |
16 |
R3 / 8 |
11 |
|
|
|
|
|
|
PX16-04 |
16 |
R1 / 2 |
12 |
|
|
|
|
|

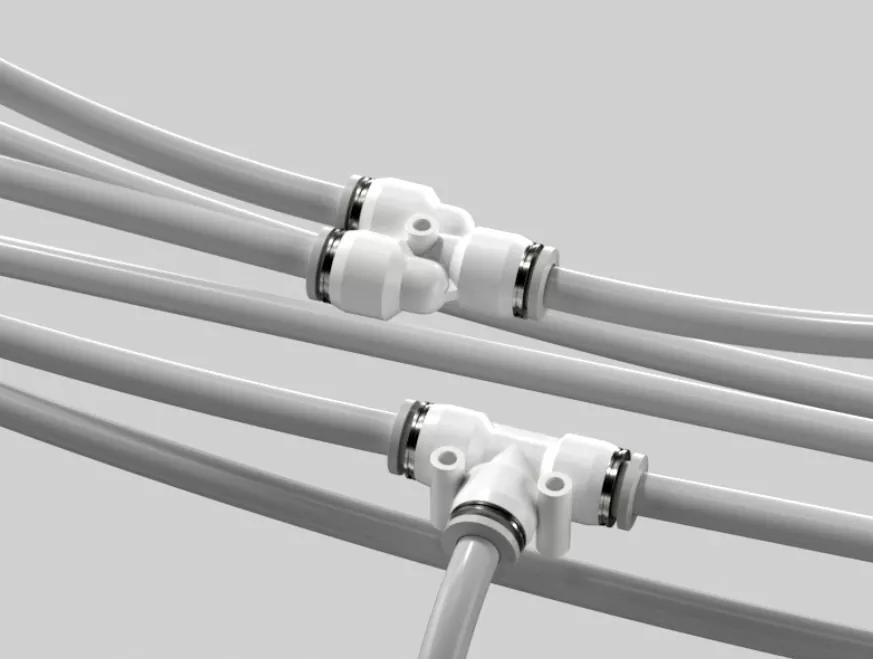

Les similitudes et les différences entre le raccord de tube push-in en forme de T et Y: |
|
|
Ajustement du tee (PB, PD) |
Le raccord pneumatique de 3 voies comme la structure "T" et se croise à un angle de 90 ° |
|
Y ajusté (PX) |
Le montant de 3 voies comme la structure "Y" et la direction de flux de liais |
|
Comparé au raccord en forme de T en forme de T, le flux de montage du connecteur en forme de Y est plus lisse et a moins de résistance |
|
Quelles sont les caractéristiques du raccord d'air de type Y par rapport au raccord pneumatique de type T?
Comparé au raccord pneumatique en forme de T, le flux de raccord de connecteur d'air en forme de Y est plus fluide et a moins de résistance
Qu'est-ce que la pression de fonctionnement du tube push-in de type px y?
La pression de fonctionnement du raccord pneumatique PX est de 0 à 1,0 MPA.
