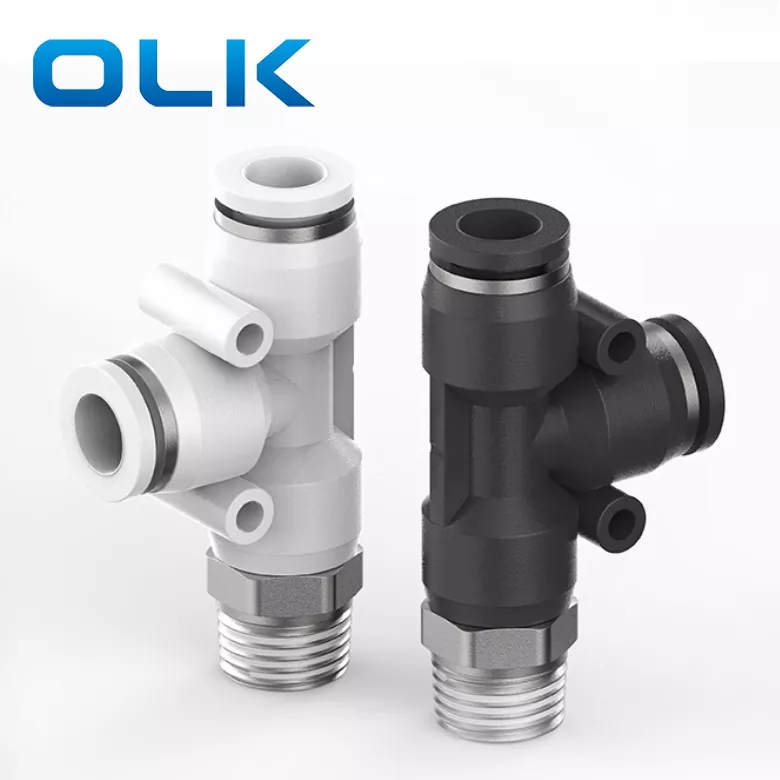

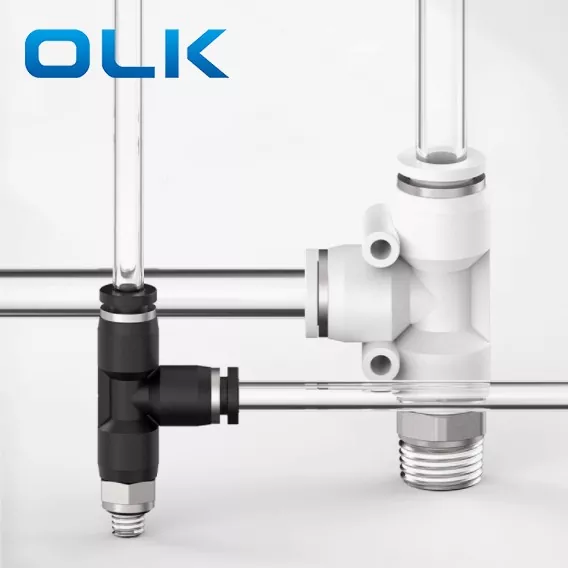

Le t-shirt PD Run Tee Push dans le raccord de tube est un raccord push-in à trois voies de type Y, conçu pour diviser une source d'air en deux sorties. Il est idéal pour les systèmes nécessitant une connexion pneumatique en deux sur deux.
Caractéristiques de la clé d'adaptation PD: Conception de forme Y pour une distribution d'air efficace; extrémités push-to-connect pour une installation facile; routage flexible pour les tubes multidirectionnels
|
Code de commande |
|||
|
PD |
8 |
- |
01 |
|
Modèle |
Taille du tube (métrique) |
|
Type de filetage (filetage à tube droit à 55 °) |
|
Ajustement de la série PD |
4: 4 mm |
|
01: G1 / 8 |
|
|
6: 6 mm |
|
02: G1 / 4 |
|
|
8: 8 mm |
|
03: G3 / 8 |
|
|
10: 10 mm |
|
04: G1 / 2 |
|
|
12: 12 mm |
|
|
|
|
14: 14 mm |
|
|
|
|
16: 16 mm |
|
|
|
Fluide |
Air / eau (conditionnel) / vide |
|
Pression de fonctionnement |
0-1.0MPA |
|
Pression de vide |
-100kpa (10 Torr) |
|
Température de fonctionnement |
-10-60 ℃ |
|
Matériel |
Nylon (PA), polyuréthane (PU) |
|

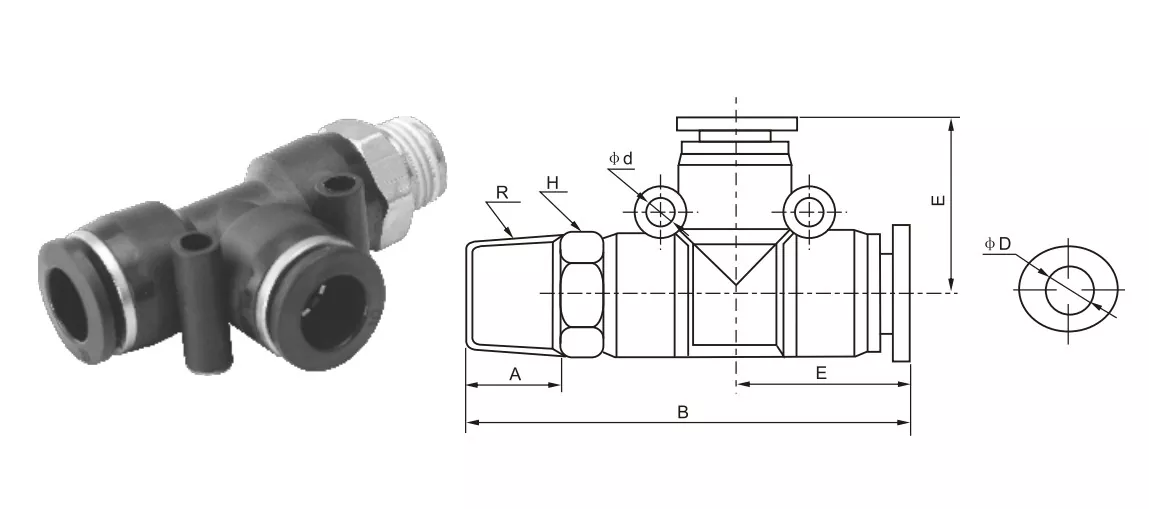

Raccord de tube de pouce |
Raccord de tube métrique |
φd |
R |
A |
B |
E |
H |
φd |
|
PD5 / 32-M5 |
PD4-M5 |
4 |
M5 |
4.5 |
44 |
18.4 |
10 |
/ |
|
PD5 / 32-01 |
PD4-01 |
4 |
R1 / 8 |
7 |
44 |
18.4 |
10 |
/ |
|
PD5 / 32-02 |
PD4-02 |
4 |
R1 / 4 |
9 |
47.5 |
18.4 |
14 |
/ |
|
PD1 / 4-M5 |
PD6-M5 |
6 |
M5 |
4.5 |
47 |
20.8 |
12 |
3.5 |
|
PD1 / 4-01 |
PD6-01 |
6 |
R1 / 8 |
7 |
48.5 |
20.8 |
12 |
3.5 |
|
PD1 / 4-02 |
PD6-02 |
6 |
R1 / 4 |
9 |
51 |
20.8 |
14 |
3.5 |
|
PD1 / 4-03 |
PD6-03 |
6 |
R3 / 8 |
10 |
51.5 |
20.8 |
17 |
3.5 |
|
PD1 / 4-04 |
PD6-04 |
6 |
R1 / 2 |
11 |
54 |
20.8 |
21 |
3.5 |
|
PD5 / 16-01 |
PD8-01 |
8 |
R1 / 8 |
8 |
54 |
22.8 |
14 |
4.5 |
|
PD5 / 16-02 |
PD8-02 |
8 |
R1 / 4 |
10 |
55.5 |
22.8 |
14 |
4.5 |
|
PD5 / 16-03 |
PD8-03 |
8 |
R3 / 8 |
10 |
57 |
22.8 |
17 |
4.5 |
|
PD5 / 16-04 |
PD8-04 |
8 |
R1 / 2 |
11 |
58 |
22.8 |
21 |
4.5 |
|
PD3 / 8-01 |
PD10-01 |
10 |
R1 / 8 |
8 |
64.2 |
38.3 |
17 |
4.5 |
|
PD3 / 8-02 |
PD10-02 |
10 |
R1 / 4 |
10 |
67 |
38.3 |
17 |
4.5 |
|
PD3 / 8-03 |
PD10-03 |
10 |
R3 / 8 |
10 |
66 |
28.3 |
17 |
4.5 |
|
PD3 / 8-04 |
PD10-04 |
10 |
R1 / 2 |
11 |
67 |
28.3 |
21 |
4.5 |
|
PD1 / 2-01 |
PD12-01 |
12 |
R1 / 8 |
8 |
67 |
29.6 |
19 |
5 |
|
PD1 / 2-02 |
PD12-02 |
12 |
R1 / 4 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1 / 2-03 |
PD12-03 |
12 |
R3 / 8 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1 / 2-04 |
PD12-04 |
12 |
R1 / 2 |
11 |
70 |
29.6 |
21 |
5 |
|
|
PD14-03 |
16 |
R3 / 8 |
12 |
|
35 |
24 |
4 |
|
|
PD14-04 |
16 |
R1 / 2 |
15 |
85 |
35 |
24 |
4 |
|
Nom / type |
Description de la structure de l'interface |
|
Run Tee (PD) |
Le flux d'air principal est droit et les branches sont conduites verticalement |
|
Tee de branche (PB) |
Deux interfaces sont connectées à angle droit, une sur la branche de "t" |
|
Tee-shirt égal |
Trois ports de la même taille |
Qu'est-ce qui signifie «T-shirt» en raccord de connecteur?
Tee "signifie connecteur en forme de T (TEE) avec trois interfaces;
«Run» fait référence au canal principal (la direction du flux d'air principal est une ligne droite);
Donc, «Run Tee» signifie que le canal principal est droit à travers, et une branche est conduite verticalement au milieu.
