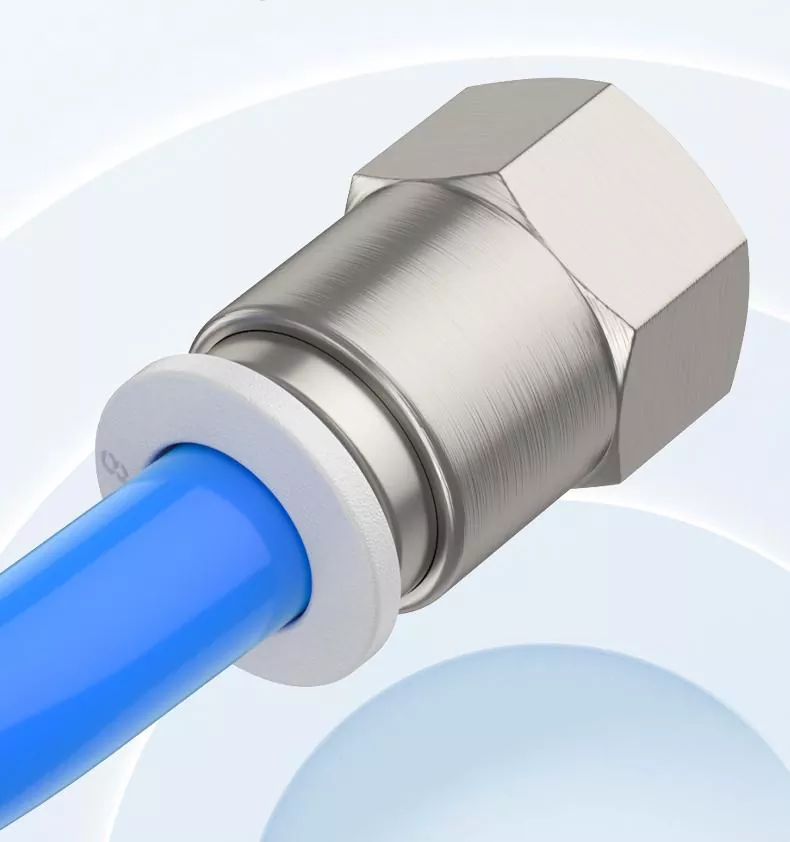

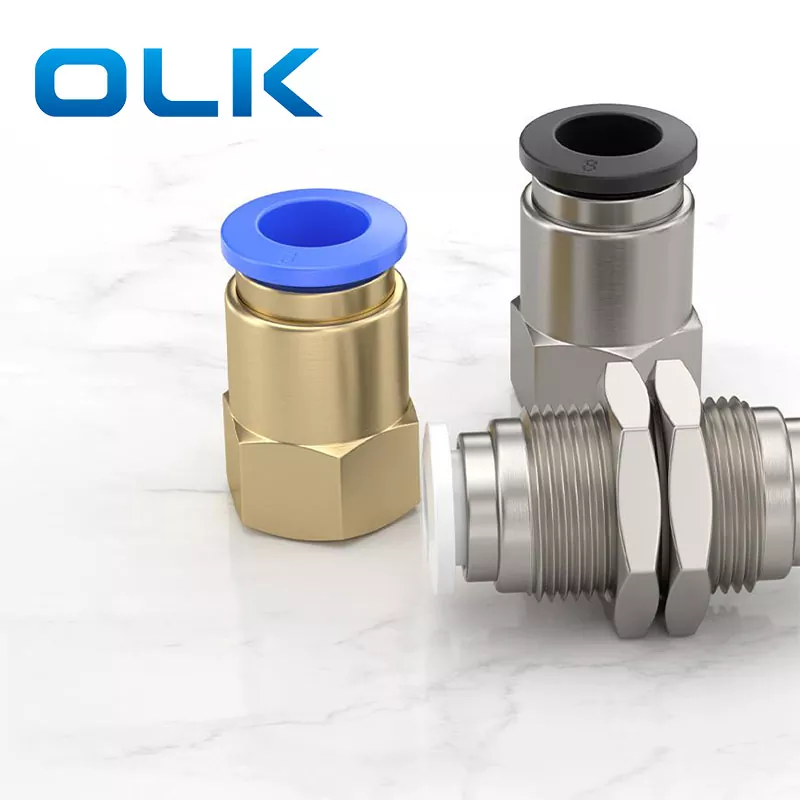

PCF Femelle Poussière droite dans le raccord de tube

Code de commande

PCF

8

-

01

Modèle

Taille du tube (métrique)

Type de filetage (filetage à tube droit à 55 °)

Ajustement de la série PCF

4: 4 mm

01: G1 / 8

6: 6 mm

02: G1 / 4

8: 8 mm

03: G3 / 8

10: 10 mm

04: G1 / 2

12: 12 mm

14: 14 mm

16: 16 mm

Fluide

Air / eau (conditionnel) / vide

Pression de fonctionnement

0-1.0MPA

Pression de vide

-100kpa (10 Torr)

Température de fonctionnement

-10-60 ℃

Matériel

Nylon (PA), polyuréthane (PU)

Raccord de tube de pouce

Raccord de tube métrique

φd

R

A

B

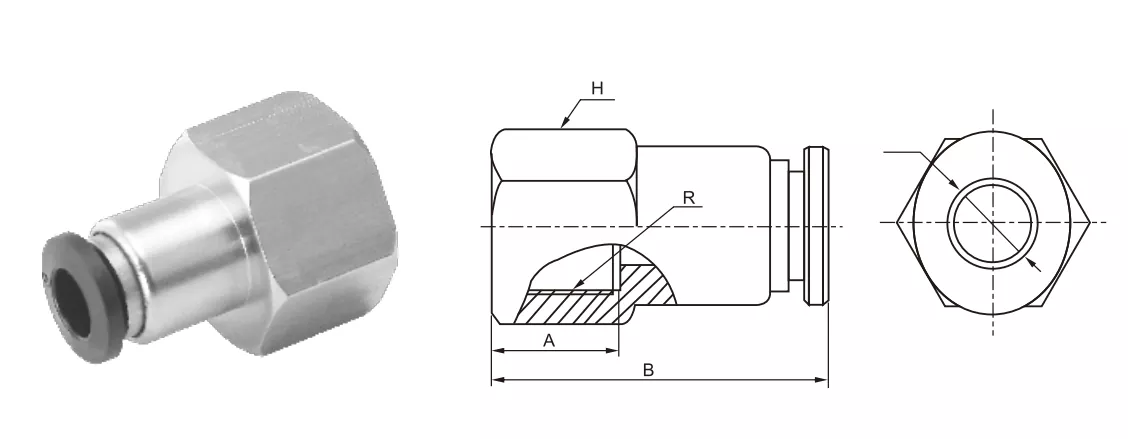

H

PCF5 / 32-M5

PCF4-M5

4

M5

6.5

24.4

10

PCF5 / 32-01

PCF4-01

4

R1 / 8

9

26.6

10

PCF5 / 32-02

PCF4-02

4

R1 / 4

11

28.8

15

PCF1 / 4-M5

PCF6-M5

6

M5

6.5

24

12

PCF1 / 4-01

PCF6-01

6

R1 / 8

9

28

12

PCF1 / 4-02

PCF6-02

6

R1 / 4

11

30

15

PCF1 / 4-03

PCF6-03

6

R3 / 8

12

30.5

19

PCF1 / 4-04

PCF6-04

6

R1 / 2

12.5

31.5

24

PCF5 / 16-01

PCF8-01

8

R1 / 8

9

28.5

14

PCF5 / 16-02

PCF8-02

8

R1 / 4

11

30.5

15

PCF5 / 16-03

PCF8-03

8

R3 / 8

12

31

19

PCF5 / 16-04

PCF8-04

8

R1 / 2

12.5

32.5

24

PCF3 / 8-01

PCF10-01

10

R1 / 8

9

32.4

17

PCF3 / 8-02

PCF10-02

10

R1 / 4

11

34

17

PCF3 / 8-03

PCF10-03

10

R3 / 8

12

34

19

PCF3 / 8-04

PCF10-04

10

R1 / 2

12.5

35

24

PCF1 / 2-01

PCF12-01

12

R1 / 8

9

35

19

PCF1 / 2-02

PCF12-02

12

R1 / 4

11

35

19

PCF1 / 2-03

PCF12-03

12

R3 / 8

12

35

19

PCF1 / 2-04

PCF12-04

12

R1 / 2

12.5

36.5

24

PCF16-03

16

R3 / 8

16.5

46.4

24

PCF16-04

16

R1 / 2

18

48.4

32

PC

PCF

Taper

Push-in-connecteur

Prise en charge du type de thread

BSPT / NPT / Métrique

Fil

Mâle

Femelle

Installation

Visser des trous ou un cylindre filetés et d'autres extrémités de l'équipement

Visser dans le cylindre ou le joint fileté externe

Application

Le modèle universel le plus courant, préféré, équipé d'un équipement de filetage interne

Utilisé pour se connecter avec des raccords filetés externes ou dans des situations avec des exigences d'espace élevé

Installé sur le corps du cylindre ou de la vanne (le cylindre a des filetages internes), l'extrémité filetée est connectée à l'équipement et le tuyau est inséré pour une utilisation

Connectez la sortie d'air de la vanne de commande ou de l'électrovanne (avec du thread externe) et fixez l'appareil avec du fil interne, et insérez un tuyau à l'autre extrémité

Nécessite une résistance de verrouillage plus forte ou des exigences d'étanchéité plus élevées, souvent utilisées en conjonction avec le scellant en filetage ou le joint torique

En raison de l'espace limité, seuls les threads internes peuvent être utilisés pour la connexion. Peut réduire la longueur globale de l'articulation
