L'électrovanne VF5000 5/2 voies, 5/3 voies est de type à tuyauterie directe. L'alésage de la bobine est spécialement usiné pour minimiser la friction, réduire la pression de démarrage et prolonger la durée de vie. Avec un port de grande taille, la vanne délivre un débit d'air plus élevé, ce qui la rend idéale pour faire fonctionner plusieurs actionneurs ou des cylindres de taille moyenne à grande. La taille du port de la série VF5000 est de 3/8.
Sa structure modulaire prend en charge l'installation de collecteurs, permettant une alimentation en air centralisée et simplifiant la tuyauterie. Conçues pour les applications pneumatiques à haut débit, les électrovannes des séries DS/VF 3000 et 5000 sont couramment utilisées dans les machines industrielles et les lignes de production automatisées.
·Haut débit
·Tuyauterie / Modulaire / Gain de place
·Durabilité de qualité industrielle
|
Code de commande |
||||||
|
VF5 |
130 |
_ |
4 |
G |
B |
02 |
|
Modèle |
type de vanne |
|
tension |
type de ligne |
Manul |
taille du port |
|
Électrovanne VF5000 |

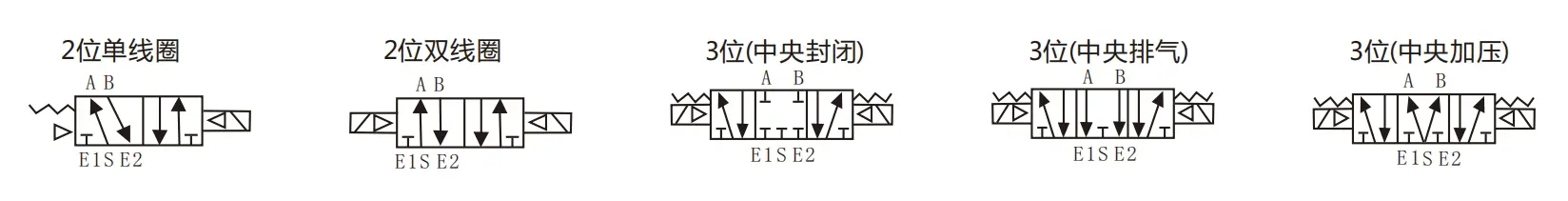

130 : solénoïde unique 5/2 voies |
|
3:110 VCA |
G:type de ligne |
|
02:PT3/8 |
|
|
230 : vanne double solénoïde 5/2 voies |
|
4 :220 VCA |
D: type Din |
|
|
|
|
330C: double électrovanne 5/3 voies centre fermé |
|
5 : 24 V CC |
DZ:DZ avec lumière |
|
|
|
|
430E: double électrovanne 5/3 voies centre d'échappement |
|
6 : 12 V CC |
|
|
|
|
|
530P : double électrovanne 5/3 voies centre de pression |
|
|
|
|
|
|
Spécifications communes |
|
|
Milieu de travail |
Air |
|
Température de réveil |
0-50 ℃ |
|
Lubrification |
Pas besoin |
|
Commande manuelle |
Type de verrouillage par tournevis |
|
Résistance aux chocs/vibrations |
30G/5G (8,3--2000 Hz) |
|
Enceinte |
Étanche à la poussière |
|
Modèle |
position |
bobine |
kgf/cm² (MPa) |
Temps de réponse (MS) |
Max. Fréquence de fonctionnement |
taille du port |
Surface transversale efficace mm² (CV) |
kgf |
|

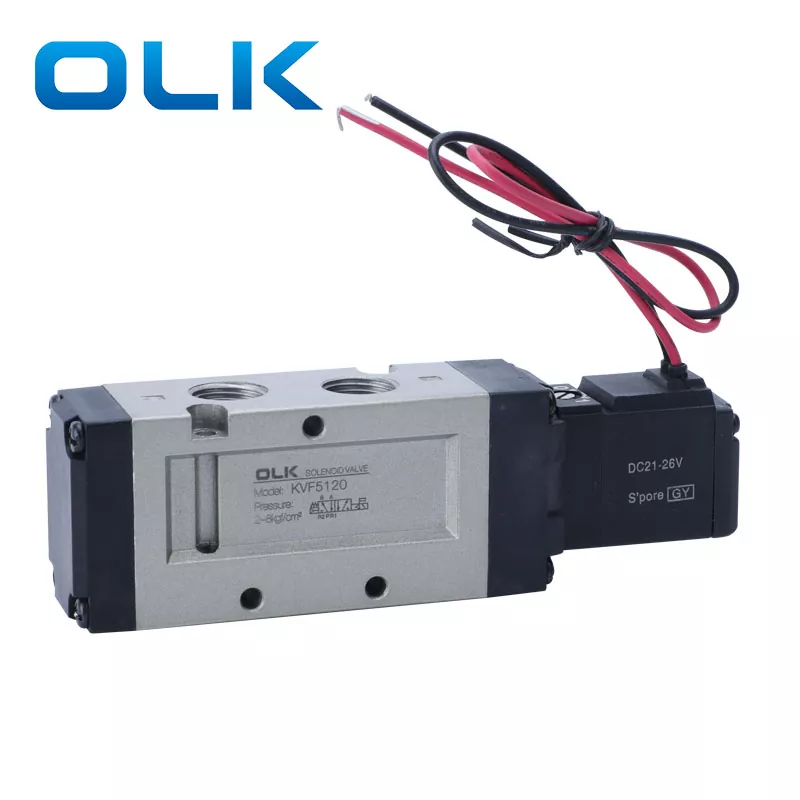

VF5120-□△B-02 |
2 postes |
action unique |
1,5～9(0,15～0,8) |
≤30 ms |
5 |
PT3/8 |
45(2.5) |
0.38 |
|

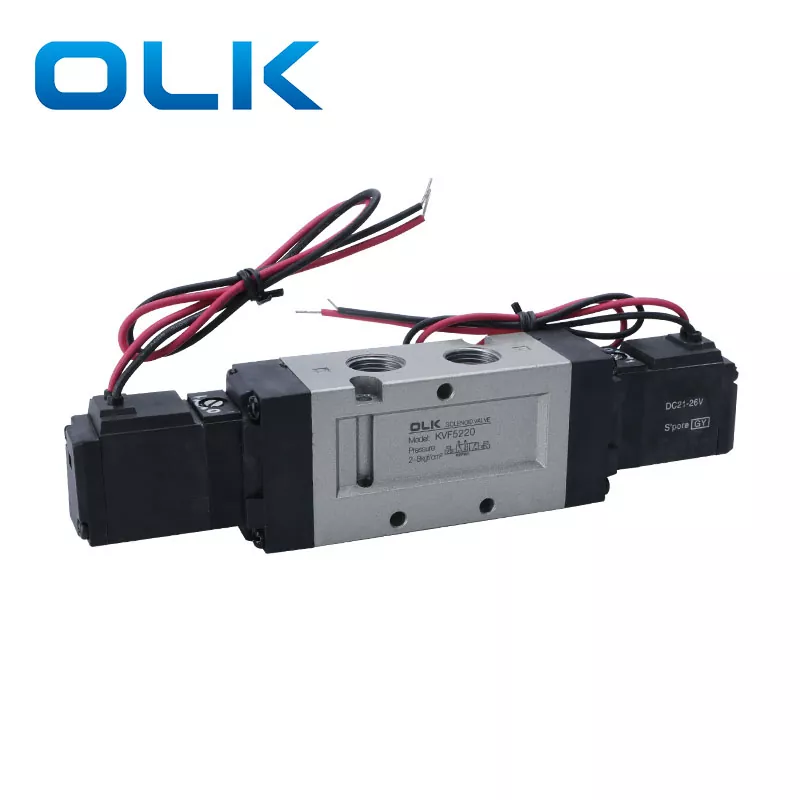

VF5220-□△B-02 |
2 postes |
double action |
1~9(0,1~0,9) |
≤30 ms |
5 |
PT3/8 |
45(2.5) |
0.45 |
|
VF5320-□△B-02 |
3 postes |
électrovanne double 5/3 voies centre fermé |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT3/8 |
36(2) |
0.53 |
|
VF5420-□△B-02 |
3 postes |
double électrovanne centre d'échappement 5/3 voies |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT3/8 |
41.4(2.3) |
0.53 |
|

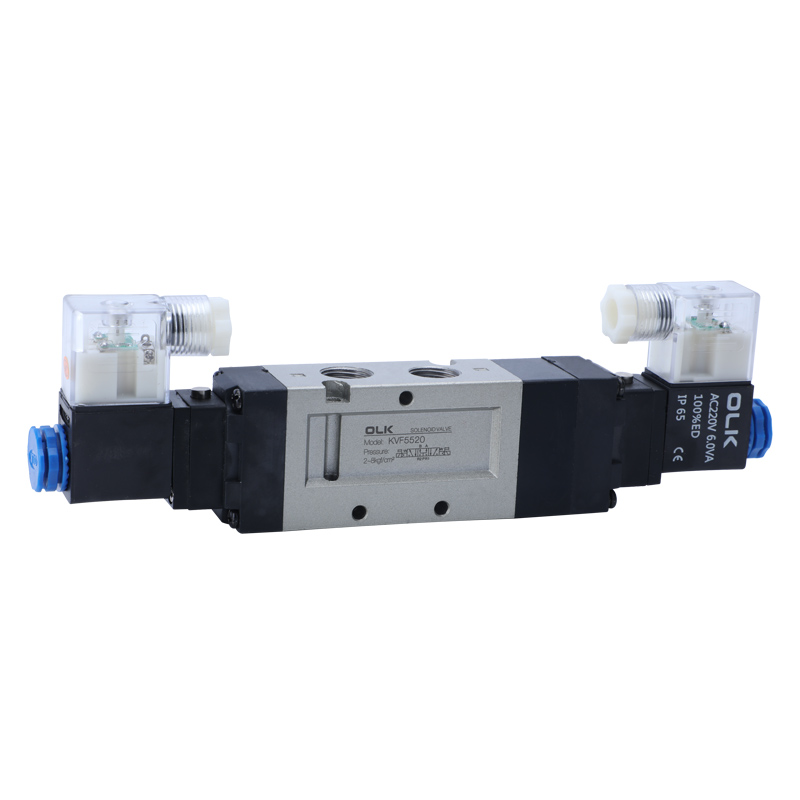

VF5520-□△B-02 |
3 postes |
électrovanne double 5/3 voies centre pression |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT3/8 |
36(2) |
0.53 |
Quel modèle DS3000/VF3000 peut-il remplacer ?
DS3000 peut remplacer TPC en Corée avec la même fonction, et VF 3000 peut remplacer SMC au Japon avec la même fonction
Quel est le diamètre de la buse de l'électrovanne DS5000/VF5000 5 voies ?
L'alésage du filetage DS5000/VF5000 est PT3/8.
