L'électrovanne OLK 3 positions 2 voies a quatre modèles au choix, mode d'action de type pilote interne et pas besoin de graisse. Filetage PT et filetage NPT, deux types de filetage peuvent être fabriqués. Niveau de protection IP65 (DIN40050) et niveau de résistance thermique de qualité B.
L'électrovanne 3 voies série 3v400 peut vous aider à utiliser un cylindre à simple action dans des environnements de travail difficiles.
|
3V |
4 |
10 |
15 |
|
|
Modèle |
Code |
type de vanne |
taille du port |
Type d'action |
|
3V: électrovanne 3/2 voies |
série 4:400 |
10 : électrovanne simple 5/2 voies |
15:G1/2 |
NC : normalement fermé |
|
20 : double électrovanne 5/2 voies |
NON : Normalement ouvert |
|
Modèle |

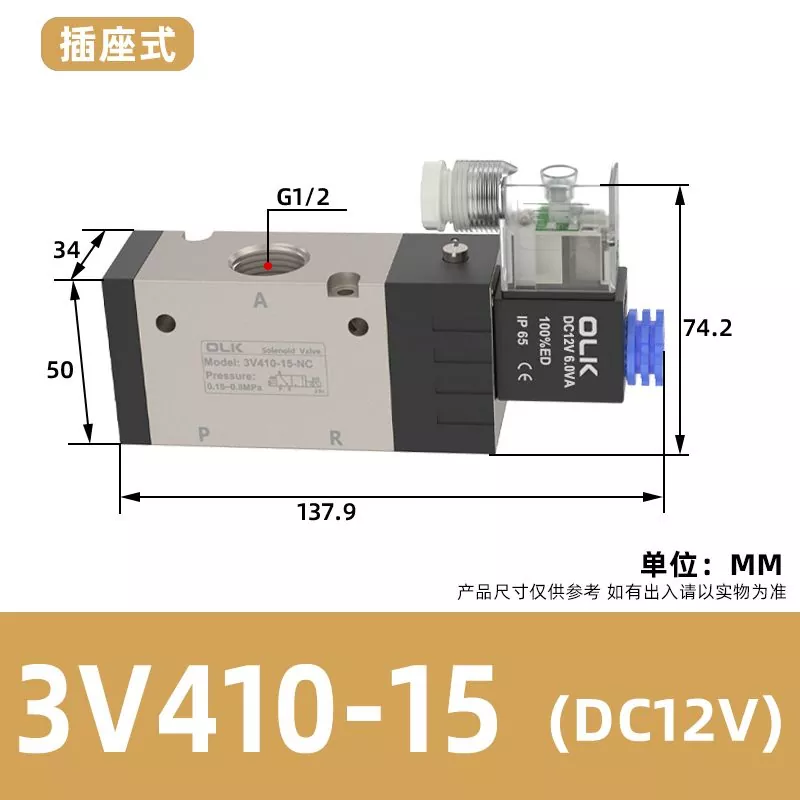

3V410-15 |
3V420-15 |
|
Milieu de travail |
Air (Filtre à travers un tamis filtrant de plus de 40 μm) |
|
|
Mode d'action |
Type de pilote interne |
|
|
taille du port |
Entrée=Sortie=G1/2 |
|
|
Surface transversale efficace |
50 mm² (Cv = 2,79) |
|
|
Postes |
3/2 ports |
|
|
Plage de pression |
0,15-0,8 MPa (21-114 psi) |
|
|
Pression d'épreuve |
1,5MPa (215psi) |
|
|
Pression de travail |
‘5-60 ℃(23-140° F) |
|
|
Matériau du corps |
Alliage d'aluminium |
|
|
Lubrification |
Pas besoin |
|
|
Fréquence maximale de fonctionnement |
3 fois/seconde |
|
|
Qualité d'isolation |
Niveau B |
|
|
Temps d'excitation minimum |
0,05 seconde |
|
|
3V410-15 AC24V |
3V410-15 AC110V |
3V410-15 AC220V |
3V410-15 DC220V |
3V410-15 DC24V |
|
3V420-15 AC24V |
3V420-15 AC110V |
3V420-15 AC220V |
3V420-15 DC220V |
3V420-15 DC24V |
