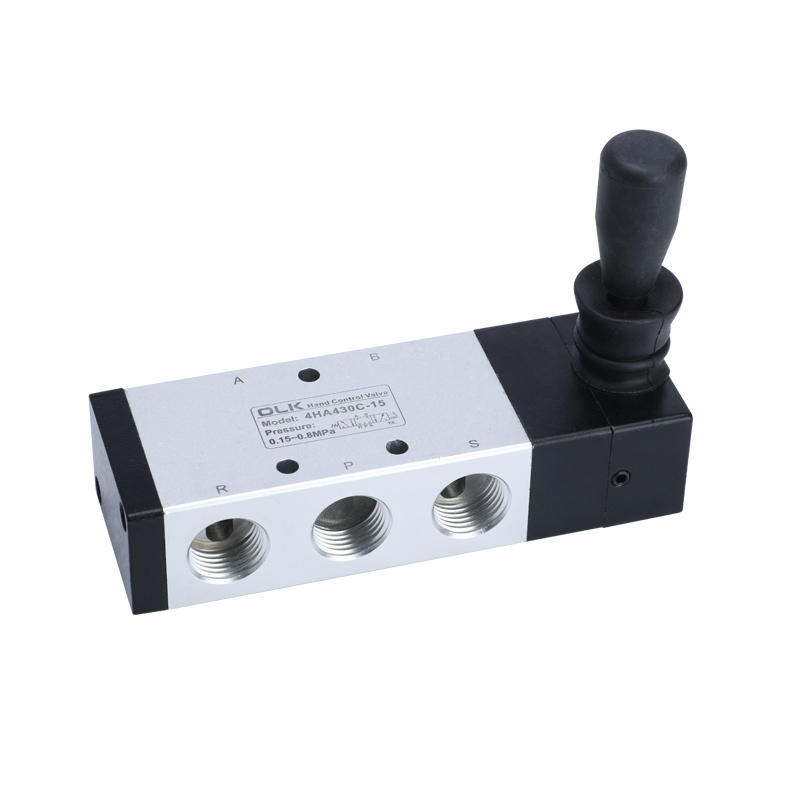

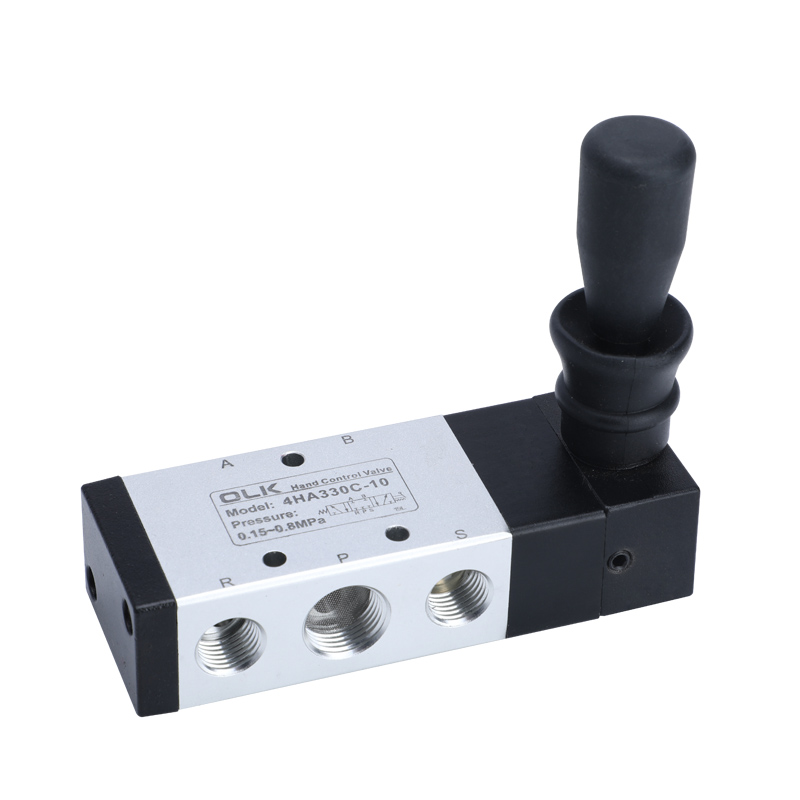

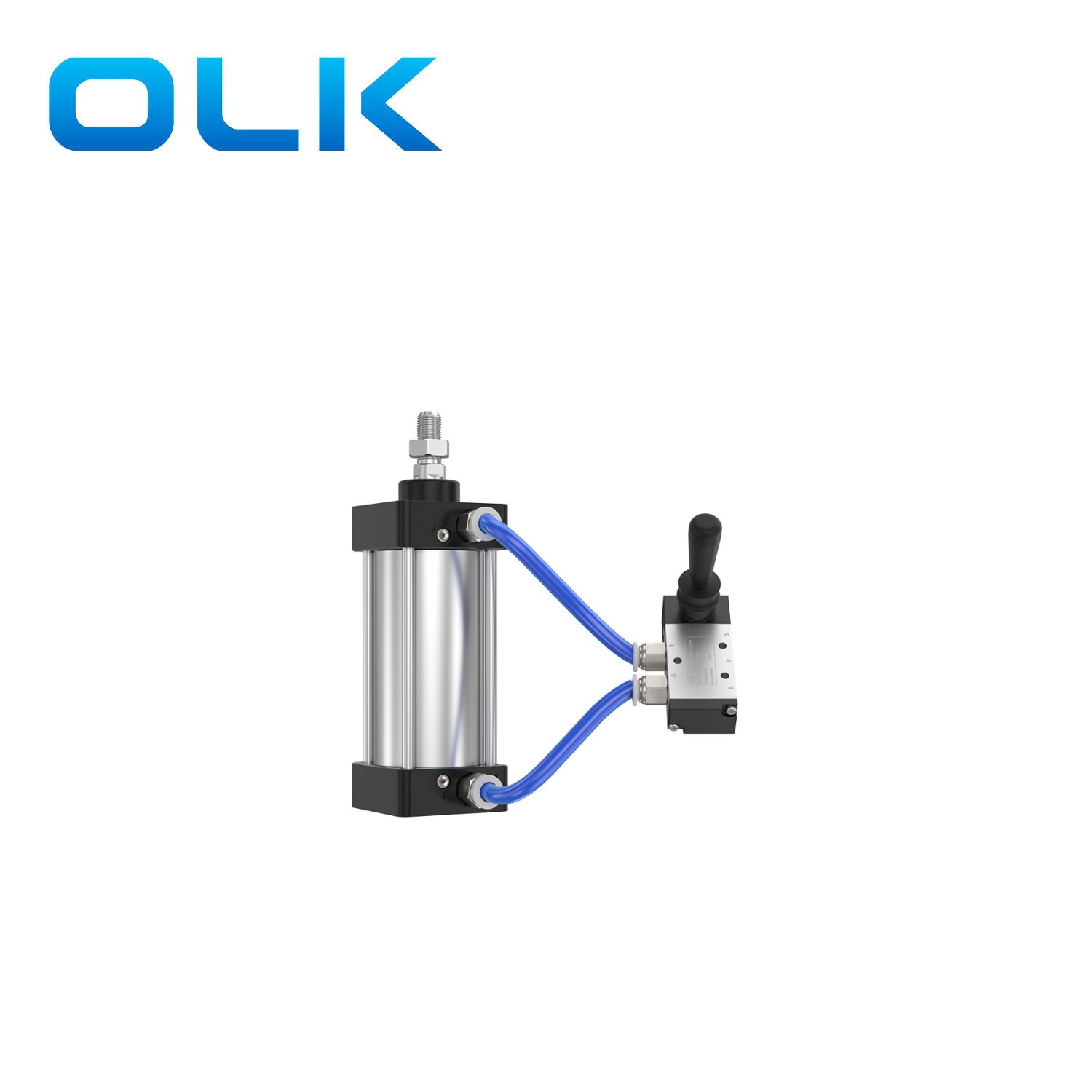

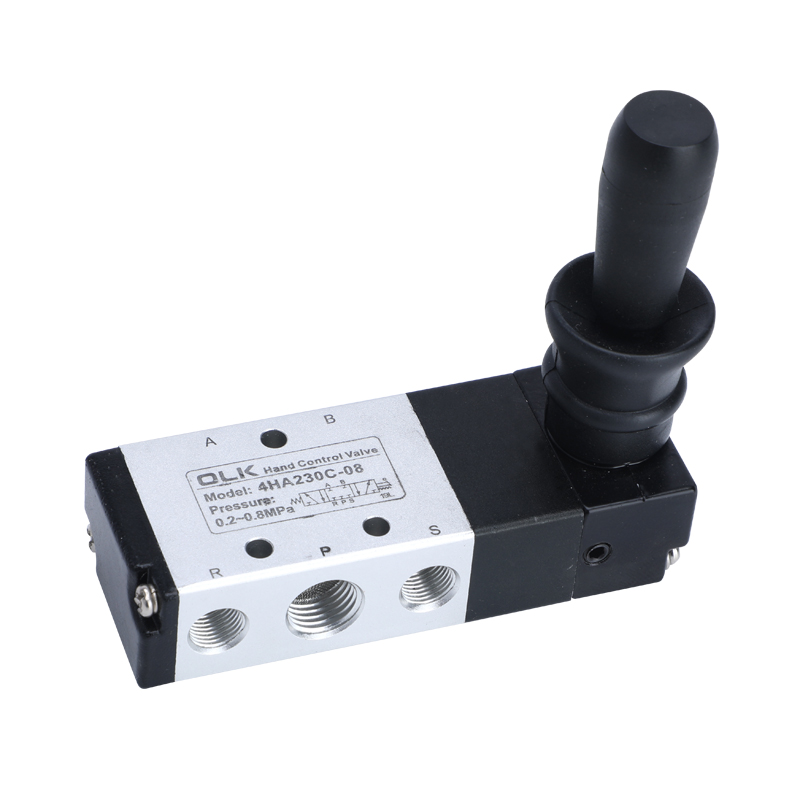

La vanne à levier 5 voies série 4H Ouleikai (OLK) offre un fonctionnement simple et fiable, sans composants de commande électrique complexes, garantissant une fiabilité élevée et une adéquation aux scénarios de commande pneumatique de base. Les utilisateurs peuvent ajuster la direction du flux de gaz en actionnant la vanne à levier manuel en fonction des besoins réels.
Vannes à levier série 4HScénarios applicables : applications de laboratoire, telles que les systèmes pneumatiques de laboratoire, les équipements de recherche, etc.
Remarques : Si des anomalies sont constatées pendant l'utilisation, telles qu'une fuite de gaz ou un blocage de valve, veuillez cesser immédiatement d'utiliser et contacter le personnel commercial de la société OLK pour le service après-vente.
SYMBOLE:
Code de commande
4H
2
30C
08
MODÈLE:
CODE:
TYPE DE SOUPAPE :
TAILLE DU PORT :
4H : valve manuelle à levier de réinitialisation manuelle
série 2:200
Vanne 10:5/2 voies
Série 200 :06 :G1/8
4HA : Valve manuelle à levier à ressort de rappel
série 3:300
30C : 5/3 voies, centre fermé 3 positions
Série 200 :08 :G1/4
30E : 5/3 voies, centre d'échappement 3 positions
Série 300：08：G1/8
30P : 5/3 voies, centre de pression à 3 positions
Série 300 : 10 : G3/8
1. Fonctionnement manuel, actionnement en douceur, positionnement précis et fiable ;
2. structure de type piston, excellente étanchéité, taille compacte, légèreté, installation et démontage faciles ;
3. Le trou intérieur est traité avec une technique spéciale, ce qui entraîne une faible résistance au frottement et une longue durée de vie ;
4. Pas besoin de lubrification à l’huile ;
5. Fonctionnalité d'installation du panneau, installation facile et pratique, répondant aux divers besoins des clients.
1) La vanne manuelle à cinq ports et trois positions à réarmement manuel utilise un positionnement à bille en acier à ressort, facilitant la commutation. Veuillez faire preuve de prudence et ne pas appliquer une force excessive pendant le fonctionnement, car cela pourrait entraîner des positions de commande incorrectes et des actions involontaires.
2) Lors du montage avec un panneau, vous pouvez retirer ou conserver l'entretoise en fonction de la situation particulière.
3) Consultez le schéma pour connaître les différentes approches d'installation.
Remarque spéciale : lors de la fixation du panneau, tenez compte de l'épaisseur de la plaque de montage et du diamètre du trou de montage.
|
milieu de travail |
Air (filtré à travers un filtre supérieur à 40μm) |
|
Action |
Commande directe manuelle |
|
lubrifiant |
inutile |
|
Plage de pression de service MPa(psi) |
0∼0,8(0~114) |
|
Résistance à la pression garantie |
1,5MPa (215psi) |
|
Température de travail °C |
-20∼70 |
|
Matériau du corps |
alliage d'aluminium |
|
modèle |
Diamètre du port |
nombre de postes |
Surface de la section de débit mm² (valeur CV) |
|

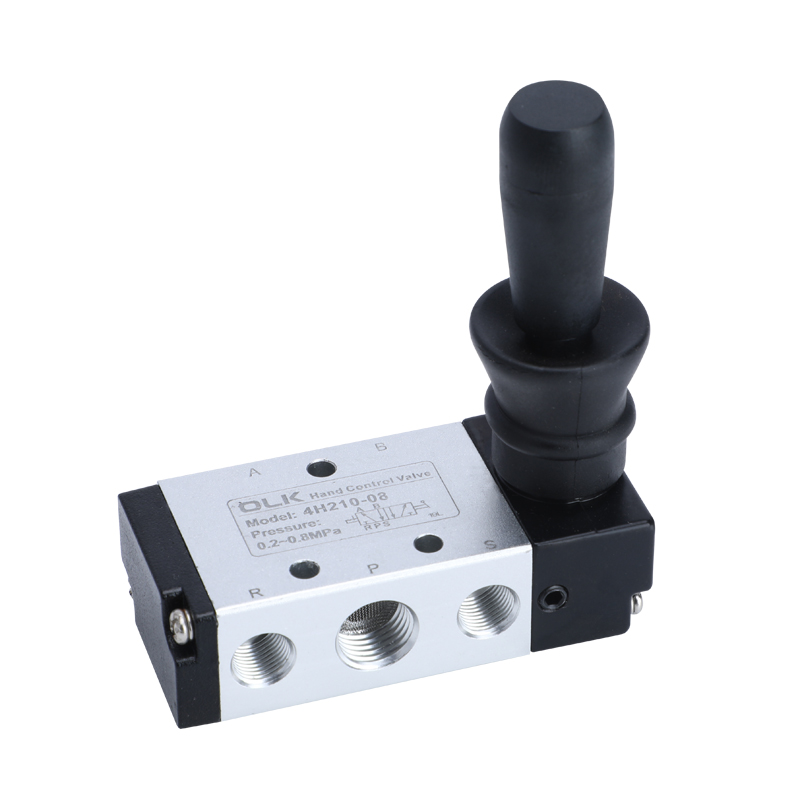

4H210-06 |
Admission=sortie=G1/8 |
2 positions 5 voies |
14,0(0,78) |
|
4H230C-06 |
Admission=sortie=G1/8 |
Trois positions à cinq voies |
12,0(0,67) |
|
4H230E-06 |
Admission=sortie=G1/8 |
Trois positions à cinq voies |
12,0(0,67) |
|
4H230P-06 |
Admission=sortie=G1/8 |
Trois positions à cinq voies |
12,0(0,67) |
|
4H210-08 |
Admission=sortie=G1/4 |
2 positions 5 voies |
16,0(0,89) |
|
4H230C-08 |
Admission=sortie=G1/4 |
Trois positions à cinq voies |
12,0(0,67) |
|
4H230E-08 |
Admission=sortie=G1/4 |
Trois positions à cinq voies |
12,0(0,67) |
|
4H230P-08 |
Admission=sortie=G1/4 |
Trois positions à cinq voies |
12,0(0,67) |
|
4H310-08 |
Admission=sortie=G1/4 |
2 positions 5 voies |
25,0(1,39) |
|
4H330C-08 |
Admission=sortie=G1/4 |
Trois positions à cinq voies |
18,0(1,00) |
|
4H330E-08 |
Admission=sortie=G1/4 |
Trois positions à cinq voies |
18,0(1,00) |
|
4H330P-08 |
Admission=sortie=G1/4 |
Trois positions à cinq voies |
18,0(1,00) |
|

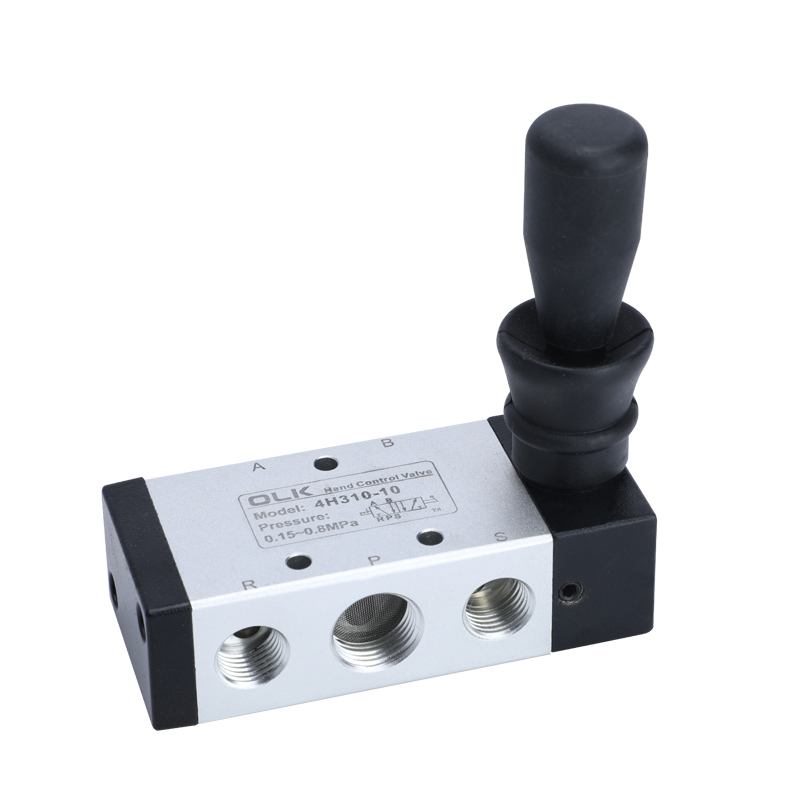

4H310-10 |
Entrée=Sortie=G3/8 Échappement=G1/4 |
2 positions 5 voies |
30,0(1,67) |
|
4H330C-10 |
Entrée=Sortie=G3/8 Échappement=G1/4 |
Trois positions à cinq voies |
18,0(1,00) |
|
4H330E-10 |
Entrée=Sortie=G3/8 Échappement=G1/4 |
Trois positions à cinq voies |
18,0(1,00) |
|
4H330P-10 |
Entrée=Sortie=G3/8 Échappement=G1/4 |
Trois positions à cinq voies |
18,0(1,00) |
