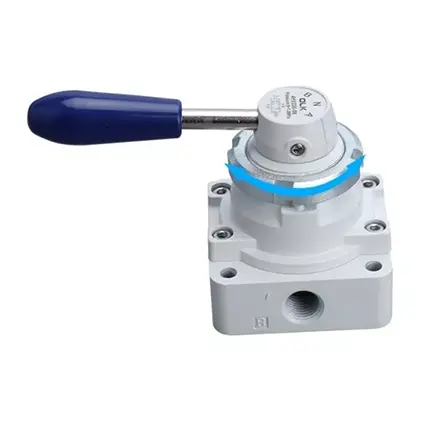

La vanne manuelle bidirectionnelle à quatre ports/trois voies à quatre ports de la série 4HV d'Ouleikai (OLK) est commutée en tournant le levier manuel, offrant une bonne sensation tactile et un fonctionnement fluide.
La vanne manuelle 4HV présente une grande zone de débit efficace et une faible perte de pression, ce qui contribue à réduire la consommation d'énergie et à améliorer l'efficacité lors du transfert de fluide. De plus, il propose deux types d'installation parmi lesquels les utilisateurs peuvent choisir : l'installation sur panneau et l'installation par le bas, avec des écrous de montage inclus pour l'installation sur panneau.
Dans l'ensemble, la vanne manuelle Ouleikai (OLK) 4HV est une vanne de régulation haute performance et conviviale largement utilisée dans divers secteurs industriels. Pour des informations plus détaillées sur la vanne manuelle 4HV, il est recommandé de consulter le manuel du produit associé ou de parler à un personnel technique professionnel.
1. Rotation douce et légère avec une bonne sensation tactile, positionnement précis :
2. Grande zone d'écoulement efficace avec une faible perte de pression ;
3. Grande zone d'écoulement efficace ;
4. Deux méthodes d'installation disponibles : installation sur panneau et par le bas. L'installation du panneau est livrée avec des écrous de montage.
|
Code de commande |
|||||
|
4HV |
2 |
30 |
__ |
8 |
S |
|
Modèle |
série |
position |
|
Taille du port |
Type d'installation : |
|
4HV : vanne rotative manuelle série 4HV |
série 2:200 |

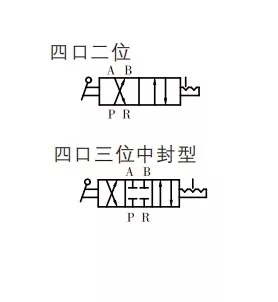

Port 24:2/4 |
|
06:PT1/8 |
Vide |
|
|
série 3:300 |
Port 34:3/4 |
|
08:PT1/4 |

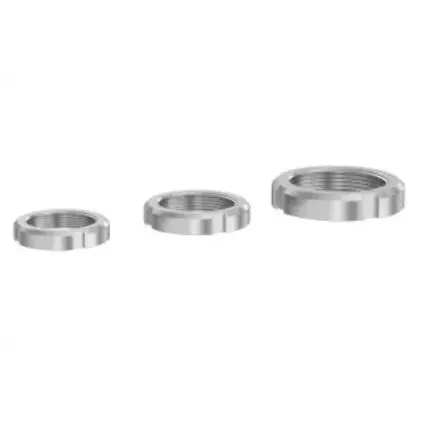

S : montage sur panneau (avec écrou de valve) |
|
|
série 4:400 |
|
|
10:PT3/8 |
|
|
|
|
|
|
15 : PT1/2 |
|
|
|
|
|
|
20:PT3/4 |
|
|
milieu de travail |
Air (filtré à travers un filtre supérieur à 40μm) |
|
Action |
commande manuelle |
|
lubrifiant |
inutile |
|
Plage de pression de service MPa(psi) |
0∼1,0(~145) |
|
Résistance à la pression garantie |
1,5 MPa (215 psi) |
|
Température de travail °C |
-20∼70 |
|
modèle |
Diamètre du port |
nombre de postes |
Surface de section efficace mm² (valeur CV) |
|
4HV210-06 |
PT1/8 |
2 positions 4 voies |
14,0(0,78) |
|
4HV230-06 |
PT1/8 |
trois quatre voies |
14,0(0,78) |
|
4HV210-08 |
PT1/4 |
2 positions 4 voies |
14,0(0,78) |
|
4HV230-08 |
PT1/4 |
trois quatre voies |
14,0(0,78) |
|
4HV310-08 |
PT1/4 |
2 positions 4 voies |
30,0(1,67) |
|
4HV330-08 |
PT1/4 |
trois quatre voies |
30,0(1,67) |
|
4HV310-10 |
PT3/8 |
2 positions 4 voies |
33,0 (1,83) |
|
4HV330-10 |
PT3/8 |
trois quatre voies |
33,0 (1,83) |
|
4hv410-15 |
TP1/2 |
2 positions 4 voies |
88,0(4,89) |
|
4HV430-15 |
TP1/2 |
trois quatre voies |
88,0(4,89) |
|
4hv410-20 |
PT3/4 |
2 positions 4 voies |
95,0(5,27) |
|
4HV430-20 |
PT3/4 |
trois quatre voies |
95,0(5,27) |
|
Modèle: |
Fil de discussion: |
|
4HV200 |
M35X1.5 |
|
4HV300 |
M40X1.5 |
|
4HV400 |
M52X1.5 |
|
|
|
|
Vannes rotatives pneumatiques manuelles OLK – Comparaison de 5 modèles |
|||||||||
|
Photo |
|
|
|
|
|
|
|
|
|
|
Modèle Olk |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Position |
2 positions, 4 voies |
|
3 positions, 4 voies |
|
3 positions, 4 voies |
|
3 positions, 4 voies |
|
3 positions, 4 voies |
|
|
3 positions, 4 voies |
|
|
|
|
|
|
|
|
|
Taille du port |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Caractéristiques du produit |
Montage sur panneau |
|
A : Interface quadrilatère B : interface double face, avec atténuation acoustique en bas |
|
|
|
|
|
Vierge：Un trou sur un côté L：Deux trous sur les côtés opposés；D：Quatre trous en bas； |
|
|
|
|
|
|
|
|
|
|
|
|
Poignée |
Poignée amovible |
|
Poignée amovible |
|
Poignée amovible |
|
Poignées non amovibles/en plastique |
|
Poignée amovible, poignée anti-brûlure |
|
|
|
|
|
|
|
|
|
|
|
|
Dimensions du socle |
Série 200 : 62 mm |
|
61,3 millimètres |
|
74 millimètres |
|
74 millimètres |
|
55 millimètres |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
Quelle est la fonctionnalité de la vanne de commande manuelle 4HV ?
La vanne manuelle 4HV peut être montée sur panneau.
Combien de positions peuvent être sélectionnées dans la vanne manuelle 4HV ?
2 positions 4 voies et 3 positions 4 voies, deux types peuvent être sélectionnés.
