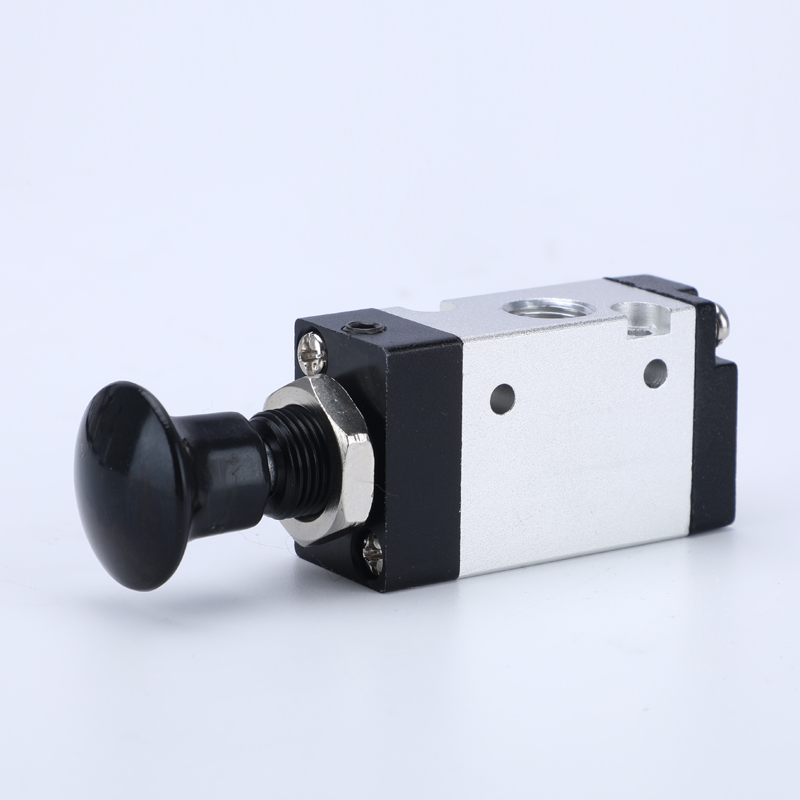

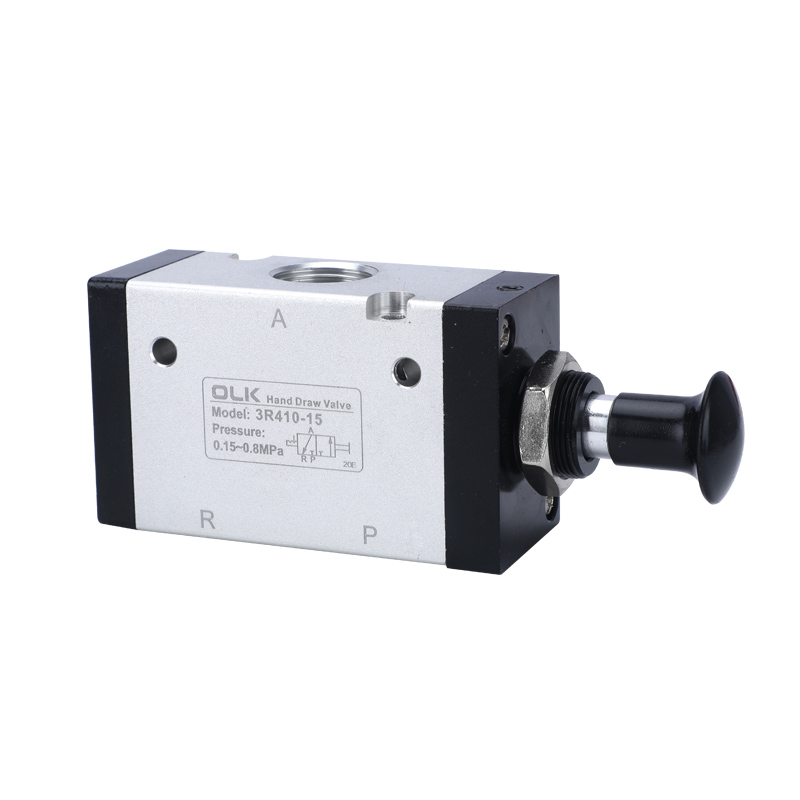

Ouleikai (OLK) produit la vanne à levier manuelle de la série 3R depuis 2003, qui peut remplacer la vanne manuelle de la série AIR TAC de type 3L. La vanne à commande manuelle 3R contrôle la direction par opération manuelle directe. La vanne à trois voies à deux voies a une entrée, une sortie et un orifice d'échappement. L'entrée est équipée d'un tamis filtrant pour éliminer les impuretés de l'air, empêchant ainsi la contamination et les fuites d'air de la bague d'étanchéité. La surface du corps de vanne en aluminium est sablée et les interfaces sont sans bavures, avec plusieurs diamètres de tuyaux au choix (M5, G1/8, G1/4, G3/8, G1/2).
vanne manuelle série 3R SYMBOLE :
| Code de commande : |
|||
| 3R | 2 | 10 | 08 |
| MODÈLE: | SÉRIE: | FONCTION: | TAILLE DU PORT : |
| 3R : vanne manuelle 3/2 voies | série 1:100 | POSITION 10:2 | Série 100 :06 :G1/8 |
|
|
série 2:200 |
|
Série 200 :06 :G1/8 |
|
|
3:300 séries |
|
Série 200 :08 :G1/4 |
|
|
|
|
Série 300 :08 :G1/8 |
|
|
|
|
Série 300 : 10 : G3/8 |
1. Fonctionnement manuel, coaxial à l'axe pour un positionnement facile et précis, garantissant la fiabilité.
2. Structure de type piston avec une excellente étanchéité, une taille compacte, un assemblage léger et facile.
3. Trous internes traités avec des techniques spéciales, ce qui entraîne une résistance au frottement minimale et une durée de vie prolongée.
4. Ne nécessite aucune lubrification à l'huile.
5. Installation facile avec plusieurs positions de montage, facilitant une utilisation pratique.
|
milieu de travail |
Air (filtré à travers un filtre supérieur à 40μm) |
|
Action |
Action directe manuelle |
|
nombre de postes |
Deux positions à trois voies |
|
lubrifiant |
inutile |
|
Plage de pression de service MPa(psi) |
0∼0,8(0~114) |
|
Résistance à la pression garantie |
1,5 MPa (215 psi) |
|
Température de travail °C |
-20∼70 |
|
Matériau du corps |
alliage d'aluminium |
|
modèle |
Diamètre du port |
Surface de la section transversale de débit mm² (valeur CV) |
|
3R110-M5 |
M5 |
5,5(0,3) |
|

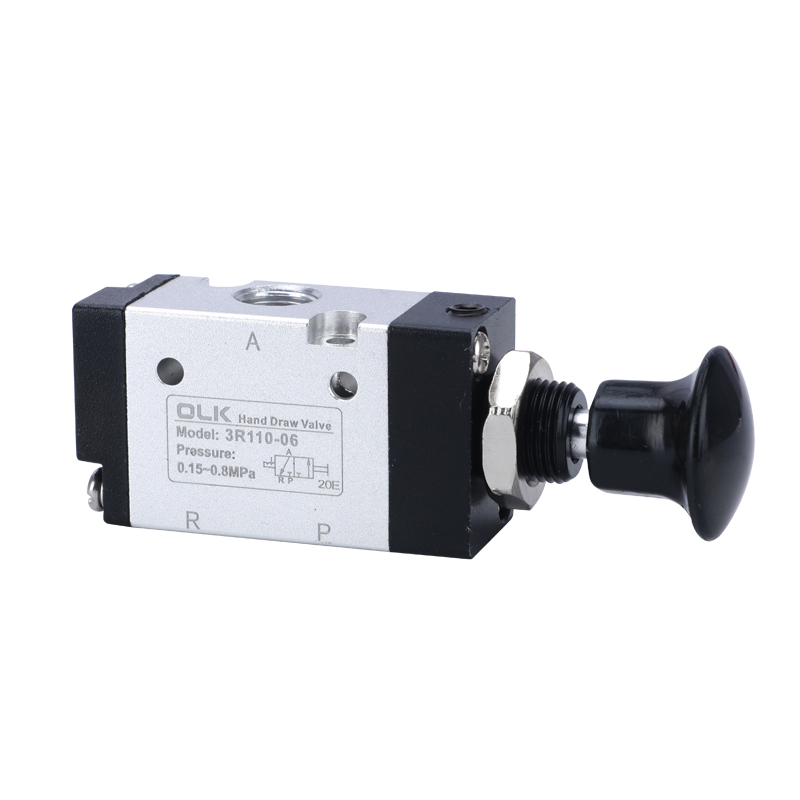

3R110-06 |
G1/8 |
12,0(0,67) |
|
3R210-06 |
G1/8 |
14,0(0,78) |
|

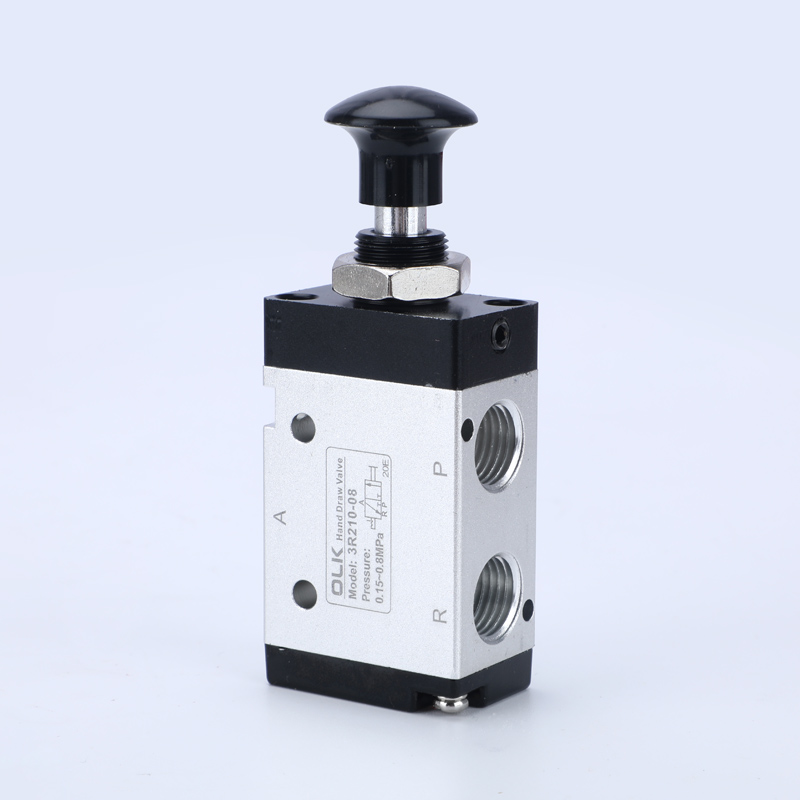

3R210-08 |
G1/4 |
16,0(0,89) |
|
3R310-08 |
G1/4 |
25,0(1,39) |
|

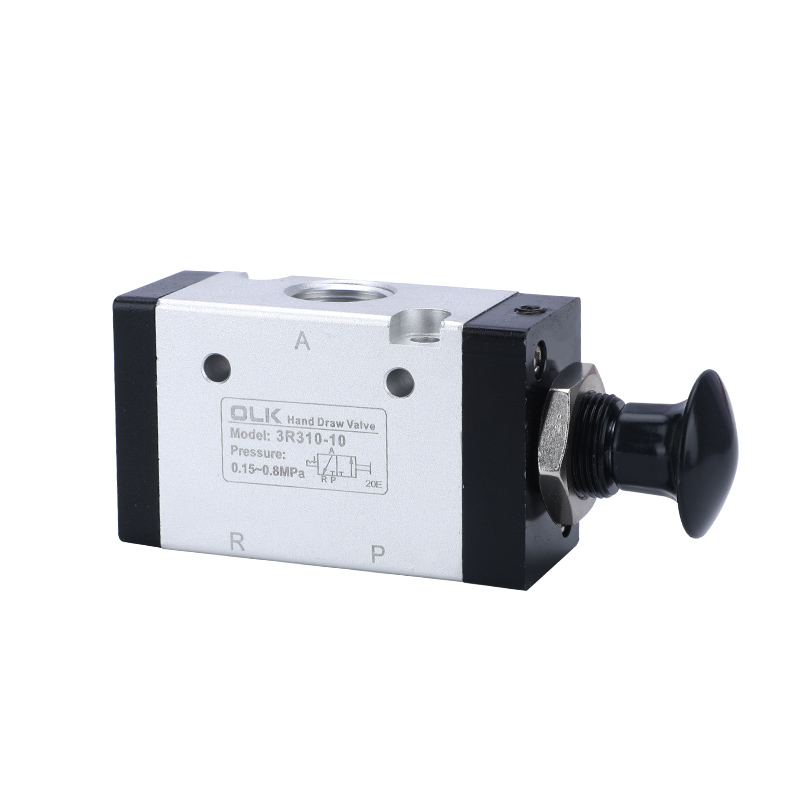

3R310-10 |
G3/8 |
30,0(1,67) |
FAQ :
Quel est le fonctionnement de la vanne à tirette 3R ?
La vanne à tirage manuelle 3R fonctionne avec un mécanisme de réinitialisation manuelle.
Combien de types de vanne manuelle à tirer ?
Vanne manuelle 3R (3 VOIES) etVanne manuelle 4R (5 VOIES).
