Brand:
OLKPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:
2 Position 5 WayLa vanne manuelle à 5 voies de la série Ouleikai (OLK) 4R adopte une conception 2/5, permettant le contrôle et la commutation de divers gaz, adaptée aux exigences de différents systèmes pneumatiques. L'opération de traction manuelle contrôle le changement de direction, ce qui permet aux opérateurs de contrôler manuellement la direction du flux de gaz avec une grande flexibilité.
Remarques : Veuillez ne pas dépasser la plage de pression de service nominale de la vanne manuelle pour éviter d'affecter la sécurité et la stabilité du produit. Scénarios d'utilisation : Utilisé pour le contrôle du gaz dans les systèmes de gaz de laboratoire et les applications similaires.
SYMBOLE:
Code de commande :
4R
2
10
08
MODÈLE:
SÉRIE
FONCTION:
TAILLE DU PORT :
4L: vanne manuelle 5/2
série 1:100
position 10:2
Série 100 :06 :G1/8
2:200 séries
Série 200 :06 :G1/8
3:300 séries
Série 200 :08 :G1/4
Série 300 :08 :G1/8
Série 300 : 10 : G3/8
|
milieu de travail |
Air (filtré à travers un filtre supérieur à 40μm) |
|
Action |
Action directe manuelle |
|
lubrifiant |
inutile |
|
Plage de pression de service MPa(psi) |
0∼0,8(0~114) |
|
Résistance à la pression garantie |
1,5MPa (215psi) |
|
Température de travail °C |
-20∼70 |
|
Matériau du corps |
alliage d'aluminium |
|
modèle |
Diamètre du port |
Surface de la section transversale de débit mm² (valeur CV) |
|
4R110-M5 |
M5 |
5,5(0,3) |
|
4R110-06 |
G1/8 |
12,0(0,67) |
|
4R210-06 |
G1/8 |
14,0(0,78) |
|
4R210-08 |
G1/4 |
16,0(0,89) |
|
4R310-08 |
G1/4 |
25,0(1,39) |
|
4R310-10 |
G3/8 |
30,0(1,67) |
|
4R410-15 |
G1/2 |
50,0(2,79) |

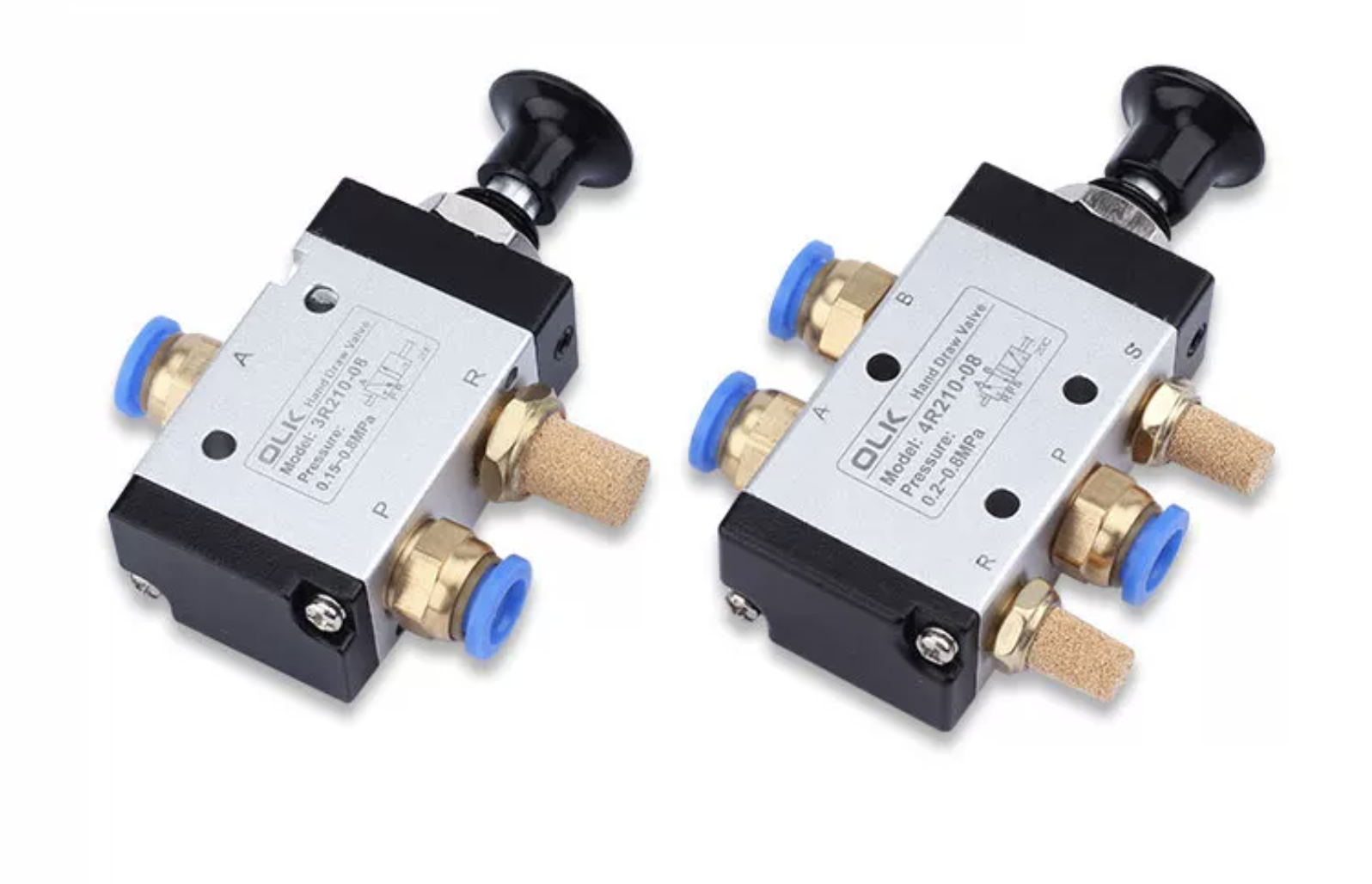

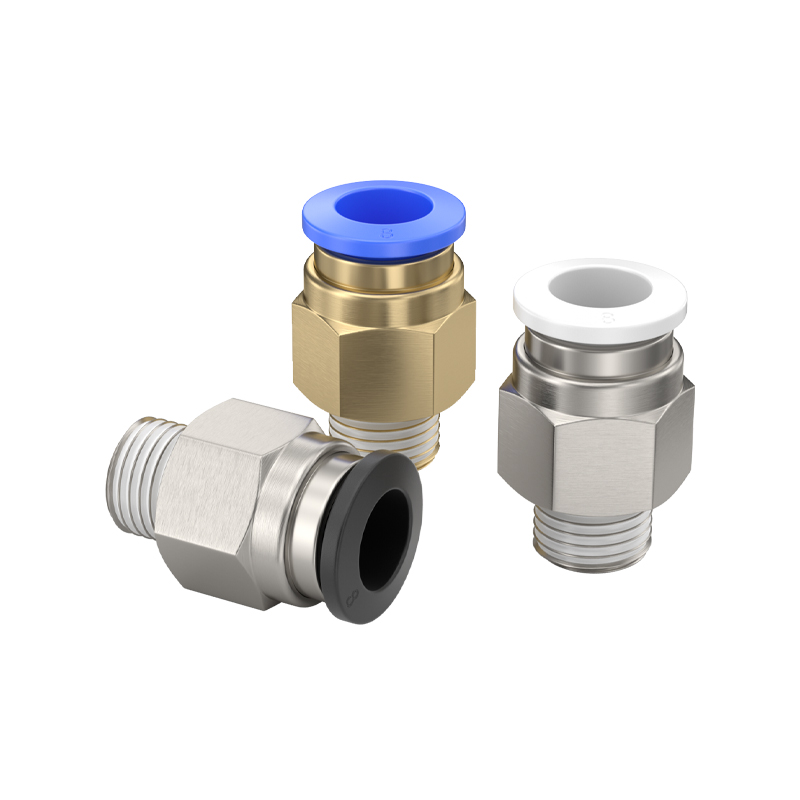

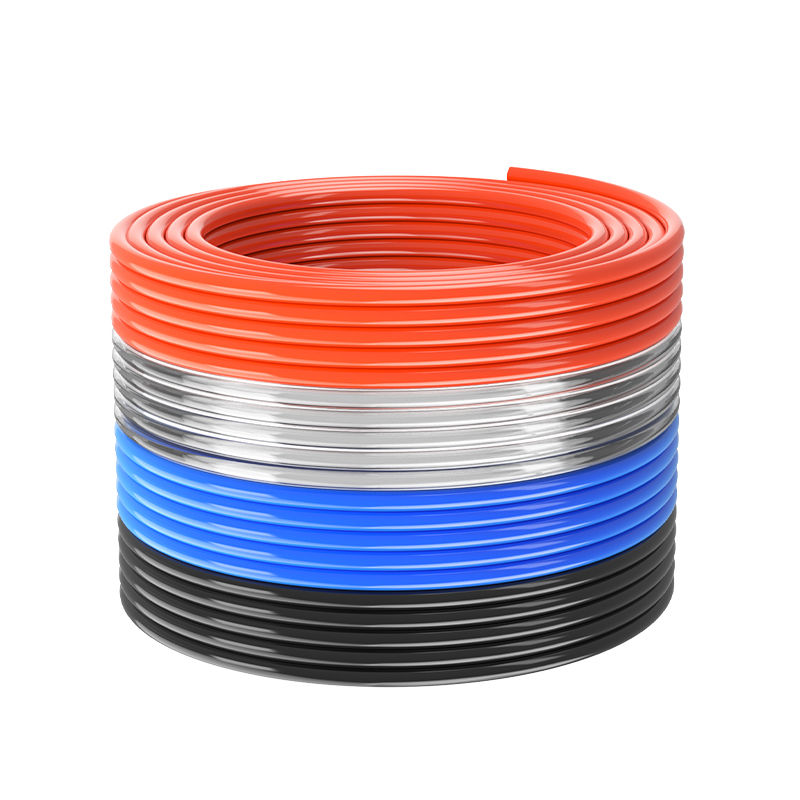

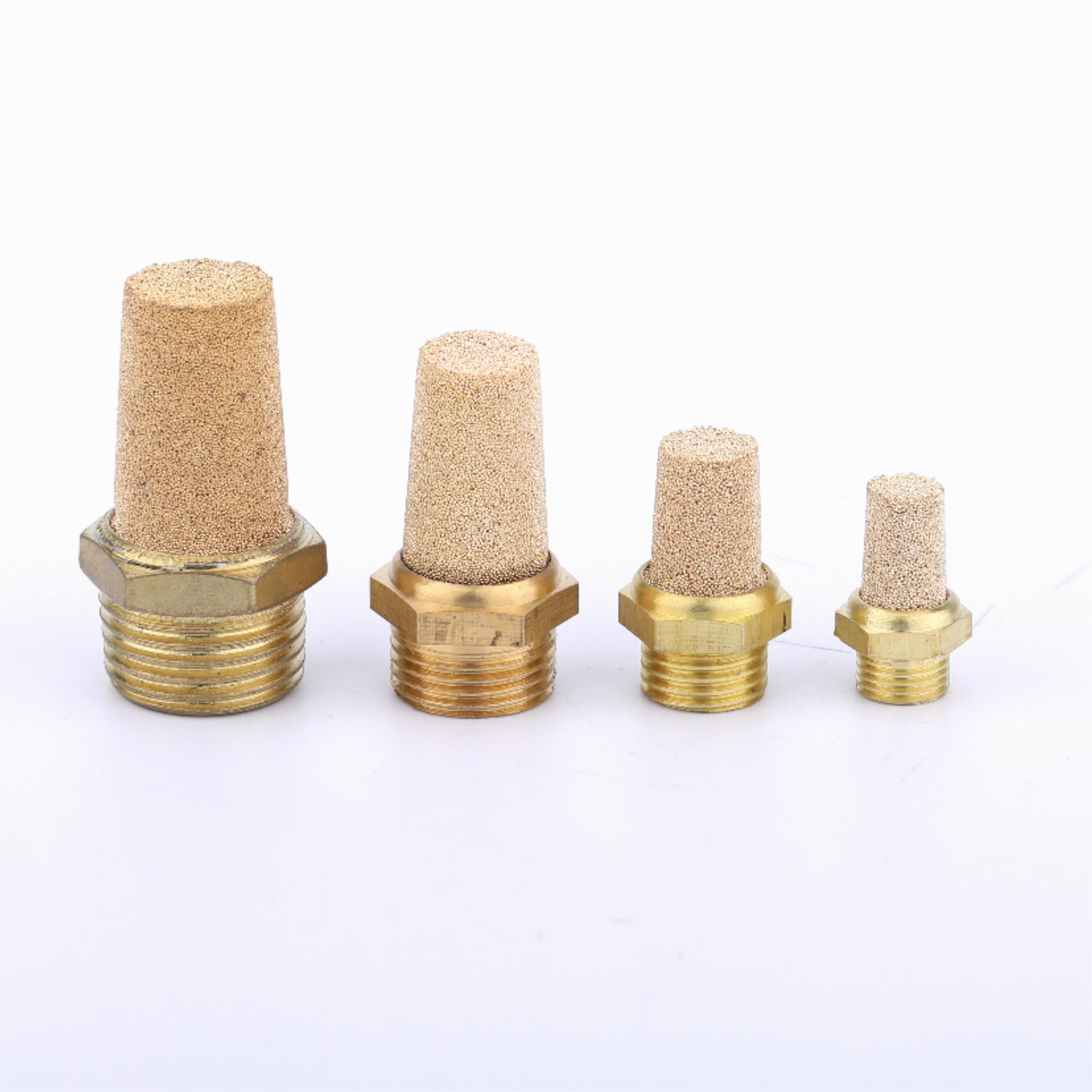

| Aspect monté sur valve manuelle 3R/4R | TUBE PU | JOINT PC | SILENCIEUX DE TOUR |
 |
 |
 |
 |
FAQ :
1 : La vanne produit-elle de l'air uniquement lorsque le bouton est enfoncé ?
Oui. Il s'agit d'une valve mécanique momentanée. L'air circule uniquement lorsque le bouton est enfoncé. Une fois le bouton relâché, la valve revient automatiquement à sa position initiale et l'arrivée d'air est coupée.
2 : Quelle est la différence entre les vannes mécaniques des séries 210 et 310 ?
La principale différence réside dans la taille du corps et la capacité de débit.
Série 210 : taille compacte, adaptée aux applications à faible consommation d'air.
Série 310 : Une taille plus grande que la série 210, offrant une capacité de débit plus élevée.
Série 410 : Plus grande que la série 310 et adaptée aux applications nécessitant un débit d'air encore plus important.
La fonction de fonctionnement reste la même ; le choix dépend principalement du débit requis et de l'espace d'installation.
3 : La vanne a-t-elle un filtre intégré ?
Oui. L'entrée d'air principale de la vanne OLK est équipée d'un filtre intégré pour empêcher la poussière et les particules de pénétrer dans le corps de la vanne, améliorant ainsi la fiabilité et prolongeant la durée de vie.
4 : Comment choisir entre les vannes des séries 4R210, 4R310 et 4R410 ?
Si votre application nécessite une vanne petite et compacte, la série 210 est généralement suffisante. Pour les besoins de débit d'air plus élevés, la série 310 est recommandée. Pour les grands systèmes pneumatiques ou les applications à forte consommation d'air, la série 410 est le choix préféré.
Les trois séries offrent la même fonction de fonctionnement ; la principale différence réside dans la taille de la vanne et la capacité de débit.
