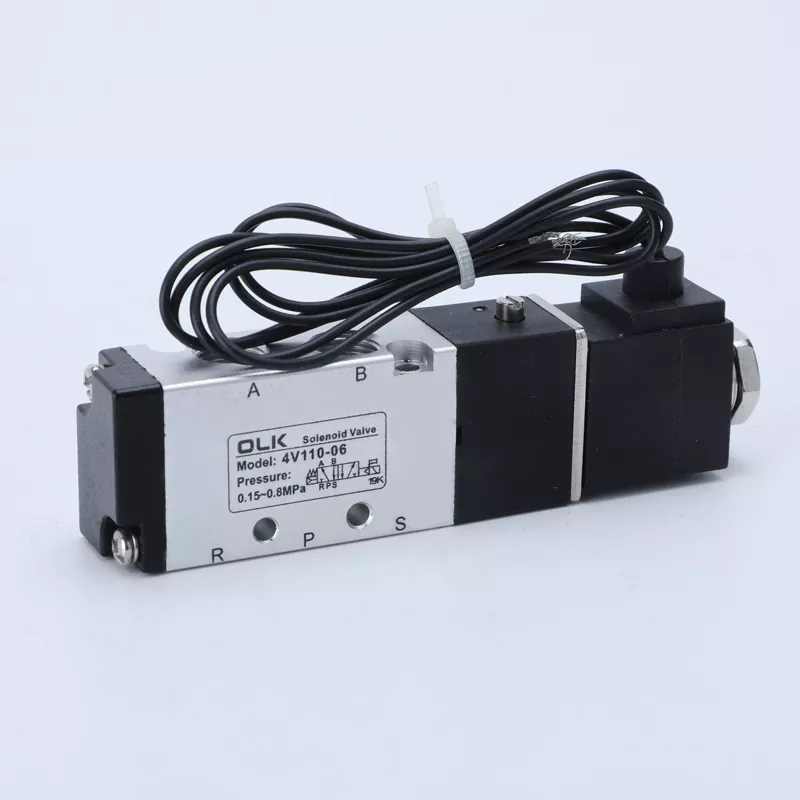

Sallenoïde OLK 4V100 5 voies, 5/2 Way Pneumatic Solénoïde a passé la certification CE. La taille de l'apparence est le plus petit modèle, avec une conception compacte et une spécification d'interface de 1/8 ’’. L'électrovanne 4v100 convient aux systèmes pneumatiques plus petits avec des débits plus faibles. Appliqué à de petits appareils ou petits cylindres qui nécessitent un contrôle précis.
|
Code de commande |
|
|
|
|
|
|
4V |
1 |
10 |
6 |
AC110V |
|
|
Modèle |
Code |
type de soupape |
taille du port |
tension |
Bobine à preuves d'explosion |
|
4V: Sports2 (3) Positionner Solenoïde |
Série 1: 100 |
10: solénoïde unique 5/2 |
M5: M5X0.8 |
AC220V |
Non:Din type |
|
|
|
20: Salle de solénoïde double 5/2 |
06: 1/8 '' |
Dc24v |
I: Type de ligne |
|
|
|
30c: Double solénoïde Vlave5 / 3way Centre fermé |
|
AC110V |
|
|
|
|
30E: Centre d'échappement VLAVE5 / 3WAY à double solénoïde |
|
AC24V |
|
|
|
|
30p: Centre de pression à double solénoïnome 5/3 |
|
Dc12v |
|
|
Modèle |
4V110-M5 4V120-M5 |
4V130C-M5 4V130E-M5 4V130P-M5 |
4V110-06 4V120-06 |
4V130C-06 4V130E-06 4V130P-06 |
|
Moyen de travail |
Air （Filtre à travers un écran de filtre de plus de 40 μm） |
|||
|
Mode d'action |
Type de pilote interne |
|||
|
taille du port |
Entrée = outlet = port d'échappement = m5 |
Entrée = outlet == G1 / 8 |
||
|
Zone transversale efficace |
5,5 mm² （CV = 0,31） |
5,0 mm² （CV = 0,28） |
12.0 mm² （CV = 0,67） |
9,0 mm² （CV = 0,5） |
|
Positions |
Port 5/2 |
Port 5/3 |
Port 5/2 |
Port 5/2 |
|
Plage de pression |
0,15-0,8 MPa (21-114PSI) |
|||
|
Pression de preuve |
1,5 MPA (215psi) |
|||
|
Pression de travail |
«-20-70 ℃ |
|||
|
Matériau du corps |
Alliage en aluminium |
|||
|
Lubrification |
Pas besoin |
|||
|
Fréquence d'opération maximale |
5 fois / seconde |
3 fois / seconde |
5 fois / seconde |
3 fois / seconde |
|
Poids |
4V110-M5: 130G 4V120-M5: 175G |
200 g |
4V110-06: 120G 4V120-06: 175G |
200 g |
