5 voies 4N310-08

OLK 2Position 5 Way 4N310-08 Le fil de soupape de soupape de plaque est la taille du port G1 / 4.

5 voies 4N310-08 est spécifiquement pour le système de cylindre de percrème d'outils, adaptée aux scénarios de commutation à haute fréquence et est dédié aux équipements d'automatisation tels que les machines-outils CNC et les centres d'usinage.

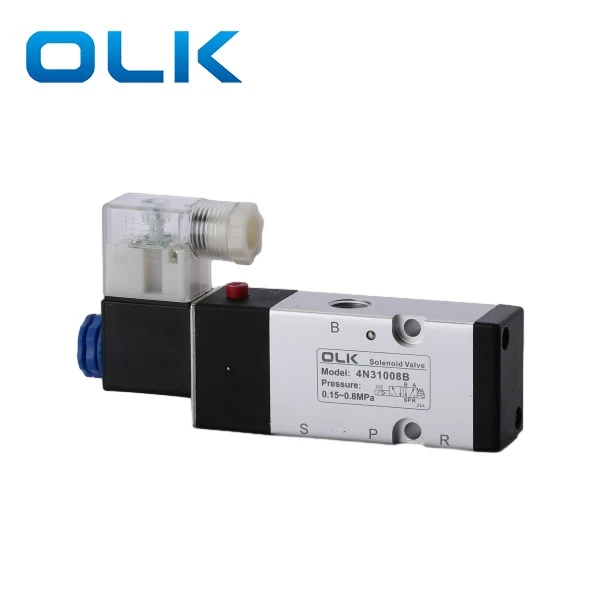

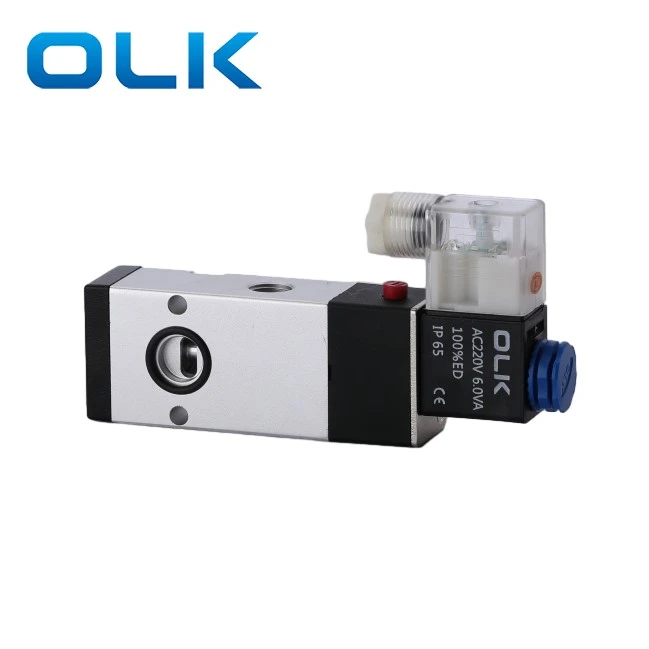

5 voies 4N310-08 Sallenoïde plaque Caractéristiques du produit:

Conception dédiée pour le cylindre de couteau / cylindre de serrage

Évent aérien à l'arrière, structure compacte

Tension facultative: AC220V / DC24V

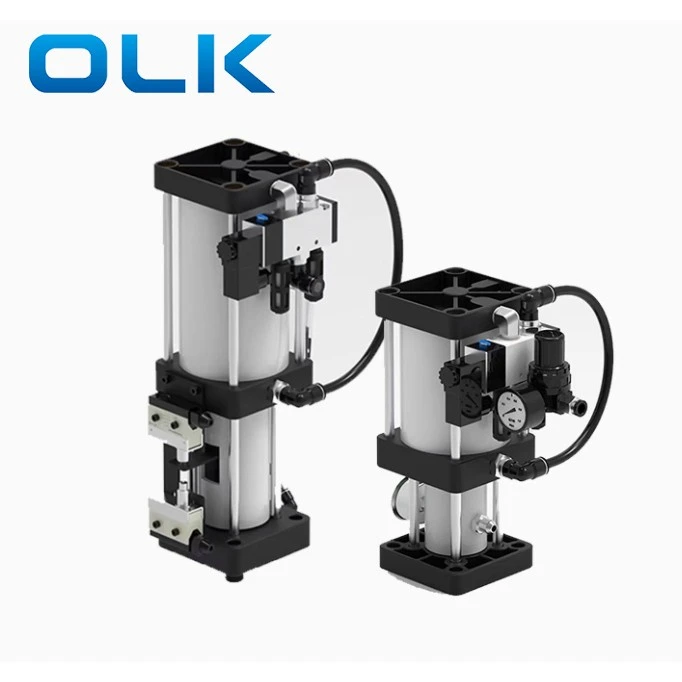

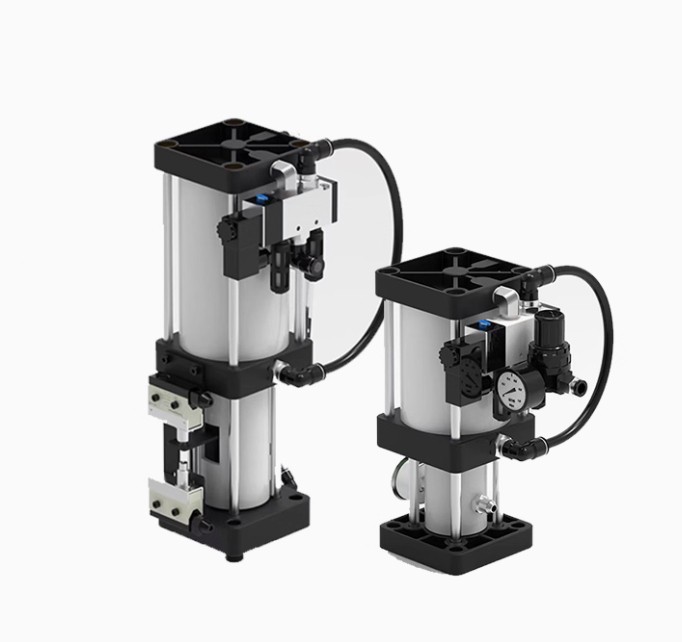

Présentation du cylindre de libération d'outil (TRC)

Le cylindre de libération d'outil est spécialement utilisé pour les broches de la machine CNC pour libérer des outils. Ce cylindre utilise le principe de "la transmission de la pression égale dans les liquides", permettant à une petite pression d'air de générer la grande force nécessaire pour libérer l'outil dans la broche CNC. Le cylindre est constitué de: Cylindre d'air, commutateurs à 5 voies à 2 positions 4N310, réservoir d'huile et commutateurs micro.

Remarques d'installation du cylindre de libération d'outil

Pour les broches verticales, fixez le cylindre avec un support et installez-le verticalement au-dessus de la boîte de broche.

Pour les broches horizontales, gardez la tasse d'huile verticale et plus élevée que le corps du cylindre.

La tasse d'huile doit s'affronter pour permettre à l'air de s'échapper du cylindre.

Étapes d'installation du cylindre de libération d'outil

Éteignez l'alimentation de la machine (panneau et armoire) et alimentation à air.

Retirez le couvercle de la boîte de broche. Débranchez les tubes d'air de l'électrovanne.

Dévissez l'écrou en plastique sur la bobine du solénoïde (ne retirez pas les fils à moins que cela ne soit correctement marqué).

Débranchez les fils des interrupteurs de limite supérieure et inférieur (marquez soigneusement).

Retirez l'ancien cylindre.

Installez le nouveau cylindre et fixez-le avec des vis.

Reconnectez les fils et les tubes d'air. S'assurer:

L'interrupteur de limite supérieure est enfoncé.

L'interrupteur de limite inférieure est correctement ajusté (pour les machines avec magazine à outils, ceci est essentiel pour la sécurité).

Après l'installation, testez avec un outil. Vérifiez la libération et la serrage de l'outil. Pour les machines avec un magazine d'outils, le changement d'outil de test.

Release d'outils Précautions d'utilisation des cylindres

· Le cylindre peut être installé verticalement ou horizontalement. Pour horizontal, la tasse d'huile doit s'affronter.

· L'alimentation à air doit être propre et sèche, la pression d'au moins 6 kgf / cm².

· Niveau d'huile dans la tasse: minimum 1/5, maximum 4/5.

· Vérifiez la tension du solénoïde 4N310 et la pression de l'air pendant l'installation.

FAQ

À quoi sert 4N310?

4N310 est utilisé pour le cylindre de libération d'outils.

AC vs Coil DC?

AC est pour la puissance des ménages; DC est un courant direct.

Quel est le bouton sous le trou de connexion?

Il change manuellement le port d'échappement.

Conseils d'installation?

Nettoyez les tuyaux et les connexions pour éviter que la saleté entre dans le circuit d'air.

Quelle est la taille du port 4N310-08?

Entrée, sortie, échappement: filetage G1 / 4; Diamètre du trou d'échappement latéral: 19 mm.
