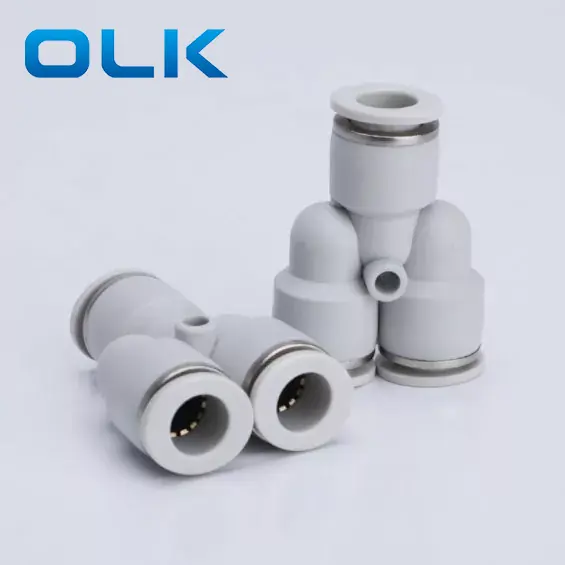

Py Union Y Push in Tube Raccord

Py

8

Modèle

Taille du tube (métrique)

Ajustement de la série PY

4: 4 mm

6: 6 mm

8: 8 mm

10: 10 mm

12: 12 mm

14: 14 mm

16: 16 mm

Fluide

Air / eau (conditionnel) / vide

Pression de fonctionnement

0-1.0MPA

Pression de vide

-100kpa (10 Torr)

Température de fonctionnement

-10-60 ℃

Matériel

Nylon (PA), polyuréthane (PU)

Raccord de tube de pouce

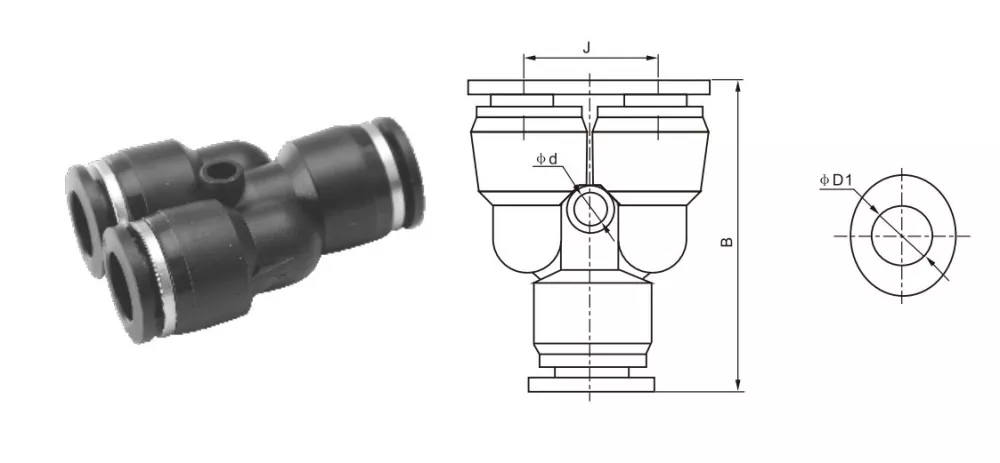

Ajustement Metrictube

φd

B

J

φd

Py5 / 32

Py-4

4

38

11.6

2.5

Py1 / 4

Py-6

6

39

13.3

3.5

Py5 / 16

Py-8

8

42.5

15.5

4.5

Py3 / 8

Py-10

10

48

38.5

4.5

Py1 / 2

Py-12

12

54

21.5

4

Référence de conversion de la taille du thread impérial commune

Taille impériale

Env. Métrique (mm)

Formule de conversion

1/8

3,2 mm

1 ÷ 8 × 25,4 = 3,175

5/32

3,97 mm

5 ÷ 32 × 25,4 = 3,97

1/4

6,35 mm

1 ÷ 4 × 25,4 = 6,35

5/16

7,94 mm

5 ÷ 16 × 25,4 = 7,94

3/8

9,53 mm

3 ÷ 8 × 25,4 = 9,53

1/2

12.7 mm

1 ÷ 2 × 25,4 = 12,7
