Valve de collecteur 3V 4V

Peu importe s'il s'agit d'une valve solénoïde pneumatique 3V ou 4V, outre le type de vanne unique, nous pouvons également assembler de nombreux solénoïdes. C'est ce qu'on appelle une barre de base de la soupape de collecteur 3V 4V.

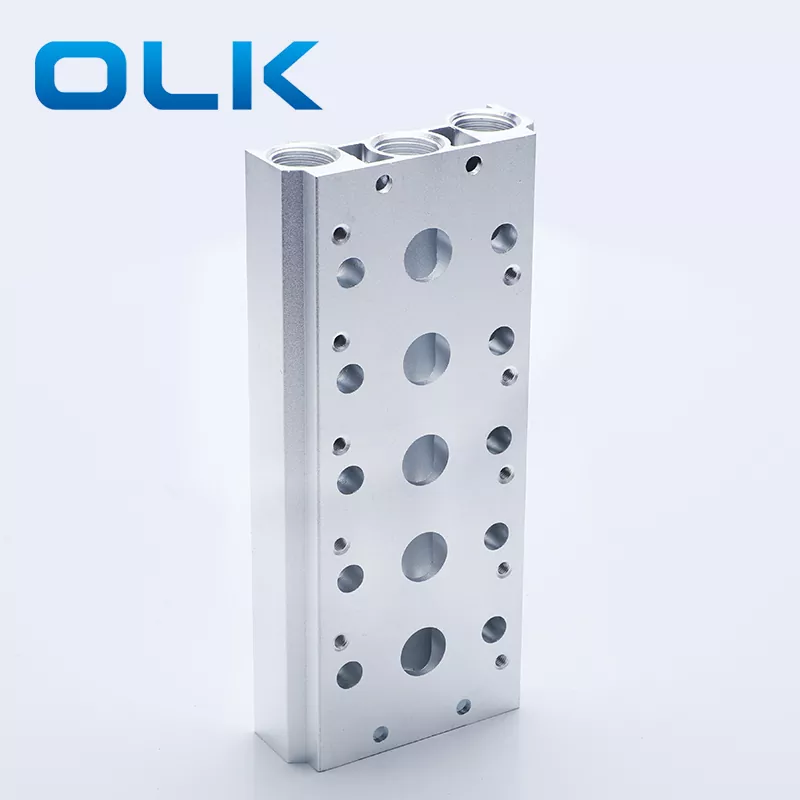

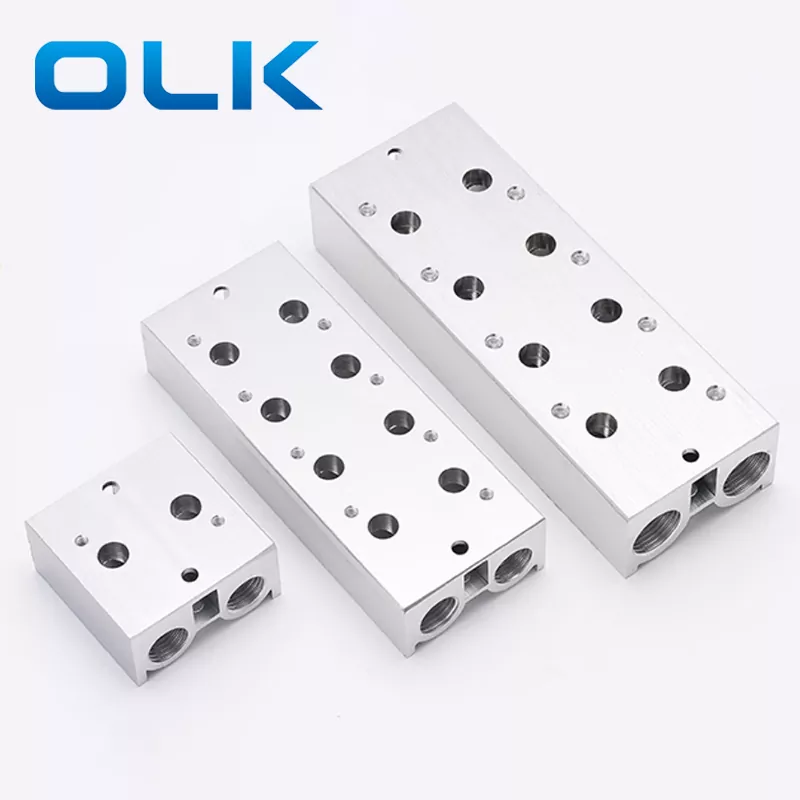

La vanne de collecteur 3V 4V est une plaque avec de nombreux chemins d'air. Il a une conception compacte. La barre de base de l'électrovanne peut installer 2 à 20 valvées de solénoïde pneumatiques sur un collecteur. Mais le nombre de positions sur le collecteur ne peut pas être modifié.

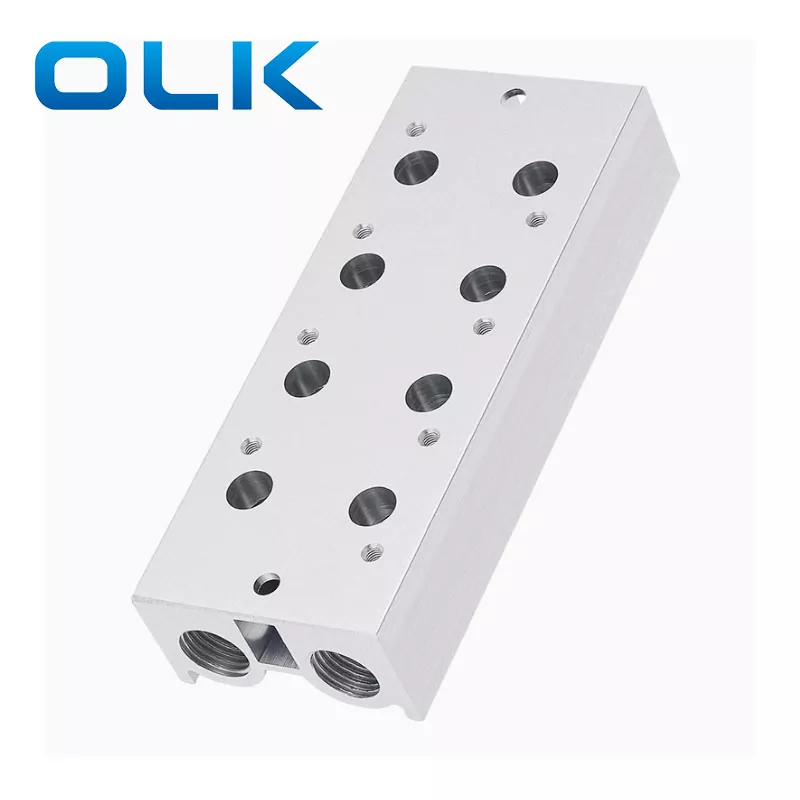

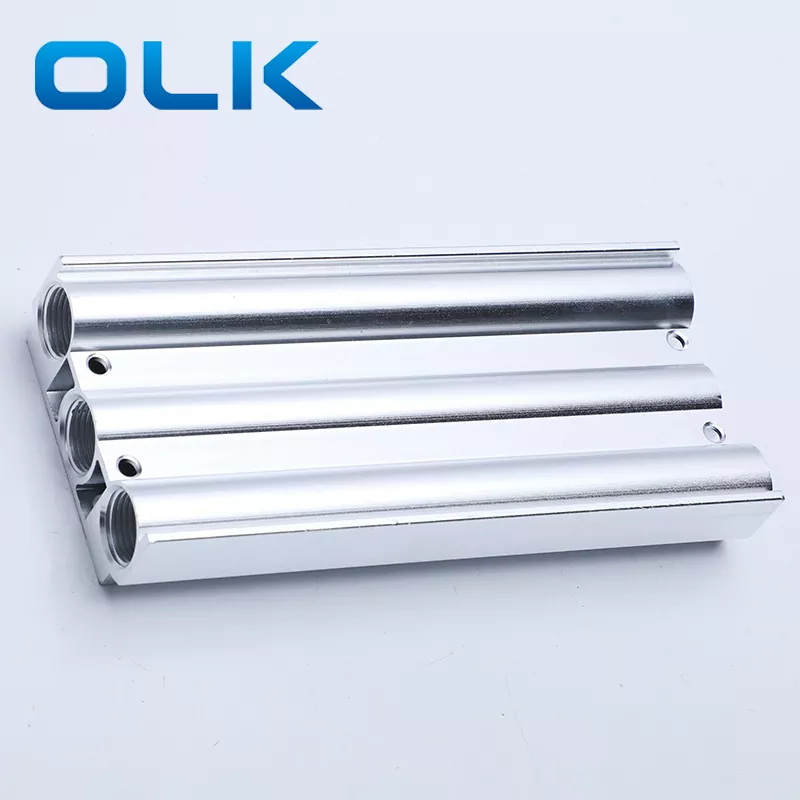

Toutes les solénoïdes pneumatiques sur le collecteur partagent le même port d'alimentation à air (port P) et le port d'échappement (port R). Pour la soupape de collecteur 3V, il y a une entrée d'air et une prise d'air sur le côté gauche. Deux bouchons sont installés sur le côté droit. Pour la valve du collecteur 4V, il y a une entrée d'air au milieu et deux prises d'air des deux côtés (sur le côté gauche). Trois bouchons sont installés sur le côté droit.

Nous pouvons installer un silencieux ou une prise sur le port d'échappement. Lorsque vous utilisez un silencieux, nous devons nous assurer que les petits trous ne sont pas bloqués.

Caractéristiques du produit de l'électrovanne 3V / 4V du collecteur:

1. Il peut intégrer une série unifiée de vannes de commande directionnelles dans un groupe de valves, économiser l'espace et les coûts.

2. Il a une consommation, un échappement et un câblage unifiés, ce qui facilite la recherche de défauts.

3. Il est flexible en combinaison et a une forte expandabilité, permettant une combinaison arbitraire ou une expansion du nombre de vannes de commande directionnelles connectées

Attention:

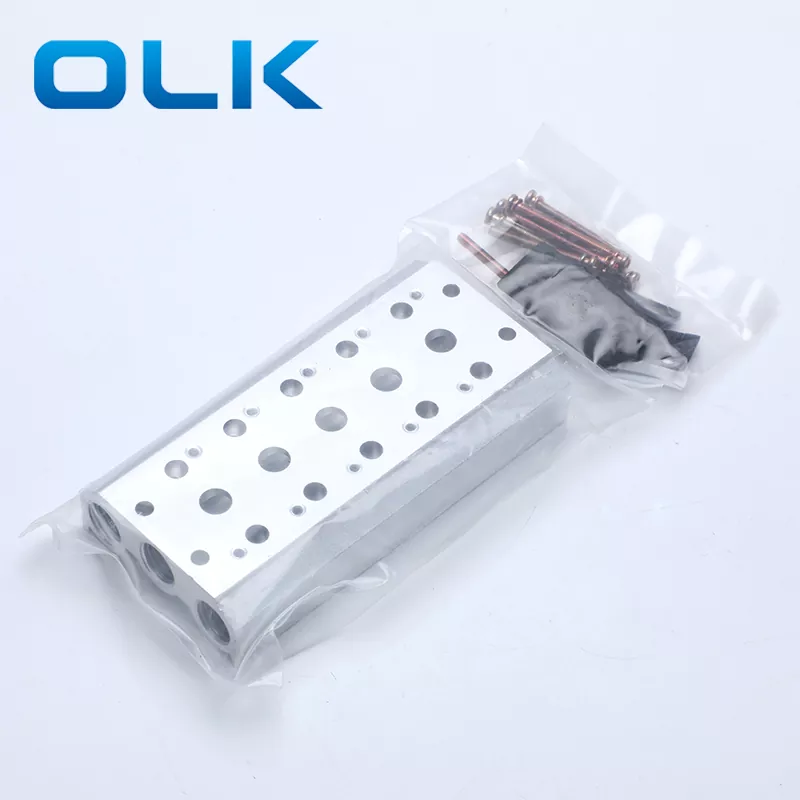

Les kits d'électrovanne 1.3 V-Manifold contient des multiples, du joint et de la vis;

Les kits de plaque vierge 2,3V de l'électrovanne contiennent la plaque et la vis.

3. Lors de l'installation du joint entre l'électrovanne pneumatique et la plaque de soupape, la pièce saillante doit être installée face vers le bas pour éviter la fuite d'air.

FAQ:

1. Quelle est la fonction des plaques vides dans les groupes d'électrovanne?

Sceller les positions inutilisées: La plaque vierge est utilisée pour couvrir les positions réservées dans le collecteur de soupape où aucune électrovanne est actuellement installée, empêchant la fuite d'air et l'entrée de la poussière ou des débris. La plaque vierge permet une expansion ou une reconfiguration future facile sans avoir besoin de remplacer l'ensemble du collecteur, réduisant les coûts de maintenance. Dans certains cas, la plaque vierge peut également être utilisée pour isoler des canaux spécifiques pour la sécurité ou lorsqu'une section du système n'est temporairement pas utilisée.

2. Quels sont les types de tuyauterie de la valve de collecteur 3V 4V

Une seule vanne pneumatique ou une barre de base de l'électrovanne, il existe deux types de tuyauterie avec des tubes externes: tuyauterie directe et tuyauterie de base.
