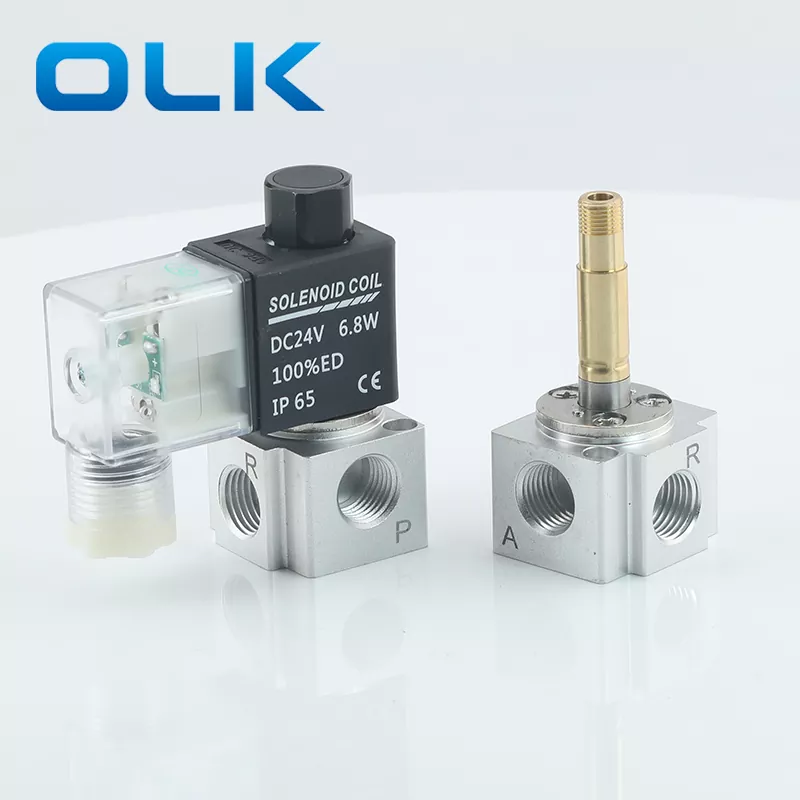

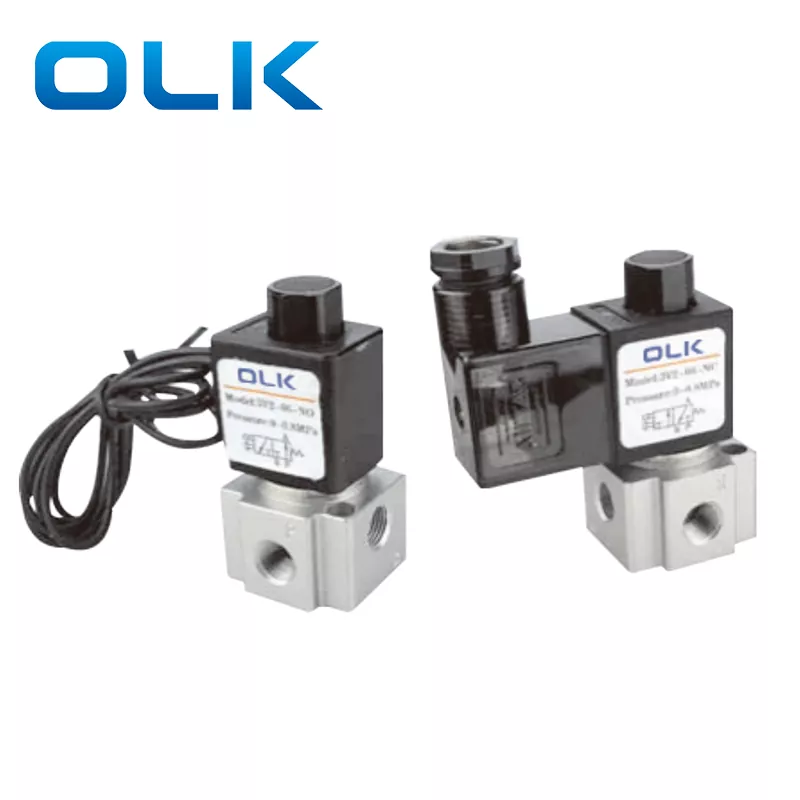

L'électrovanne 3V2 est petite, légère et facile à installer. Son corps est en aluminium solide, qui résiste à la rouille et aux dommages. La vanne utilise une bobine solénoïde fiable avec des options d'alimentation DC12V, DC24V, AC110V ou AC220V.
Cette électrovanne 3V2 de marque OLK fonctionne bien pour le contrôle de l'air à débit moyen. Il commute rapidement, consomme peu d'énergie et dure longtemps. Il peut être normalement fermé (NC), normalement ouvert (NO) ou à double solénoïde. Il est souvent utilisé dans les lignes d'automatisation, les machines d'emballage, les machines d'impression et les machines alimentaires. Sa petite taille le rend parfait pour les espaces restreints.
1. structure à action directe avec commutation sensible.
2. Types normalement fermés (NC) et normalement ouverts (NO) disponibles.
3. Conception d'arrêt coaxial pour une bonne étanchéité et un débit important.
4. Aucune lubrification requise.
5. Équipé d'une commande manuelle pour une installation et des tests faciles.
6. Plusieurs options de tension standard disponibles.
|
Code de commande |
||||||||
|
3V |
2 |
- |
08 |
Caroline du Nord |
A |
|
|
|
|
Modèle |
Code |
|
Taille du port |
Type d'acteur |
Tension standard |
Entrée électrique |
Type de filetage |
|
|
3V:2 positions 3 voies |
série 2:2 |
|
06:G1/8 |
NC : normalement fermé |
R: AC220V |
Vide : VOTRE type |
Vide : G |
|
|
|
|
|
08:G1/4 |
NON : normalement ouvert |
B:DC24V |
I : Type de ligne |
T:NPT |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
E : AC24V |
|
|
|
|
|
|
|
|
|
-20 ~ 70 |
|
|
|
|
Modèle |
3V206 |
3V208 |
|
Support de travail |
Air (filtré par un filtre de 40 μm ou plus) |
Air (filtré par un filtre de 40 μm ou plus) |
|
Type d'acteur |
Action directe |
|
|
Taille du port |
G1/8 |
G1/4 |
|
Position et manière |
2 positions 3 voies |
|
|
Zone efficace |
3,2 mm² (Cv = 0,18) |
3,4 mm² (Cv = 0,19) |
|
Lubrification |
Non requis |
|
|
Plage de pression de fonctionnement |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
|
Pression de preuve |
1,5 MPa (215 psi) |
|
|
Température de fonctionnement (℃) |
-20 ~ 70 |
|
|
Matériau du corps |
Alliage d'aluminium |
|
|
Tension standard |
AC220V AC110AC24V DC24V DC12V |
|
Plage de tension |
CA : ±15 % CC : ±10 % |
|
Consommation d'énergie |
CA : 7 VA CC : 7,0 W |
|
Classe de protection |
IP65 (DIN40050) |
|
Qualité d'isolation |
Niveau B |
|
Type de connexion |
Type de prise DIN/Type de ligne |
|
Temps d'excitation minimum |
0,05 seconde |
|
Non. |
Nom |
|
1 |
Vis à tête fraisée |
|
2 |
Manchon d'espacement |
|
3 |
Assemblage de base |
|
4 |
Printemps |
|
5 |
Corps |
|
6 |
Joint |
|
7 |
Vis à tête fraisée |
|
8 |
Tige de piston |
|
9 |
Bobine |
|
10 |
Noyau de fer en mouvement |
|
11 |
Rondelle fixe |
|
12 |
Écrou fixe |
|
13 |
Bouton manuel |
|
14 |
Terminal |
|
15 |
Joint de borne |
|
Article |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Support de travail |
Air |
Air, eau, huile |
Air |
Air |
|
État initial : |
Caroline du Nord |
NC/NON |
NON/NF |
NON/NF |
|
Type d'actionnement |
Action directe |
Action directe |
Action directe |
Action directe |
|
Taille du port |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
Position et manière |
3 ports 2 positions |
2 ports 2 positions |
3 ports 2 positions |
3 ports 2 positions |
|
Lubrification |
Non requis |
Non requis |
Non requis |
Non requis |
|
Pression de service |
0 à 0,7 MPa |
0 à 0,7 MPa |
0 à 0,8 MPa |
0 à 0,8 MPa |
|
Pression de preuve |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
Taille de l'orifice |
φ1,2 mm |
φ2,5 mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm (grand débit d'air) |
Q : Quelle est la principale différence entre les électrovannes 3V2 et 3V3 ?
A : 3V2 : débit moyen, convient pour un petit système de contrôle pneumatique.
3V3 : haut débit, convient à plusieurs cylindres ou aux applications à haut débit.
Différence de structure : le 3V3 a un corps plus grand et peut gérer une pression et un débit plus élevés.
Q : Quelle est la taille de l’orifice de l’électrovanne 3V2 ?
A : la taille de l'orifice de la valve 3V2-06 est de 3,2 mm ; la taille de l'orifice de la valve 3V2-06 est de 3,4 mm.
Q : Quels produits OLK 3V2 peut-il remplacer ?
R : OLK 3V2 peut remplacer les électrovannes de la série AIRTAC 3V2 avec la même fonction et des spécifications similaires.
