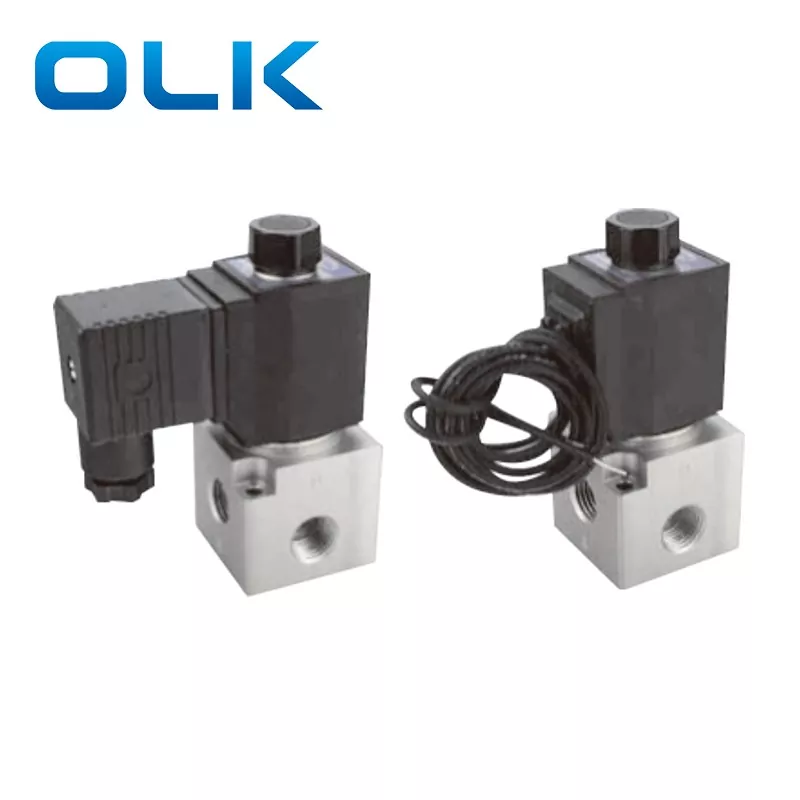

L'électrovanne à haut débit 3V3 est une vanne à 2 positions et 3 voies avec une conception à action directe, offrant une réponse plus rapide et une fréquence de commutation plus élevée que les vannes pilotées. Son corps robuste en alliage d'aluminium supporte un débit d'air élevé et une pression plus élevée, et il peut également être utilisé avec des applications sous vide. Les options de bobine solénoïde incluent DC12V, DC24V, AC110V ou AC220V, garantissant un fonctionnement stable et sensible.
Cette électrovanne 3 voies haut débit 3V3 convient aux systèmes pneumatiques de taille moyenne à grande, en particulier aux cylindres multiples travaillant ensemble ou aux systèmes nécessitant un débit d'air élevé. Ses configurations normalement fermées (NC), normalement ouvertes (NO) et à double solénoïde le rendent idéal pour les lignes d'automatisation, les machines d'emballage, les équipements d'impression et les machines de transformation des aliments. Sa réponse rapide et précise le distingue des petites valves comme le 3V2.
1. structure à action directe avec commutation sensible.
2. Types normalement fermés (NC) et normalement ouverts (NO) disponibles.
3. Conception d'arrêt coaxial pour une bonne étanchéité et un débit important.
4. Aucune lubrification requise.
5. Équipé d'une commande manuelle pour une installation et des tests faciles.
6. Plusieurs options de tension standard disponibles.
|
Code de commande |
||||||||
|
3V |
3 |
- |
08 |
Caroline du Nord |
A |
|
|
|
|
Modèle |
Code |
|
Taille du port |
Type d'acteur |
Tension standard |
Entrée électrique |
Type de filetage |
|
|
3V:2 positions 3 voies |
série 3:3 |
|
08:G1/4 |

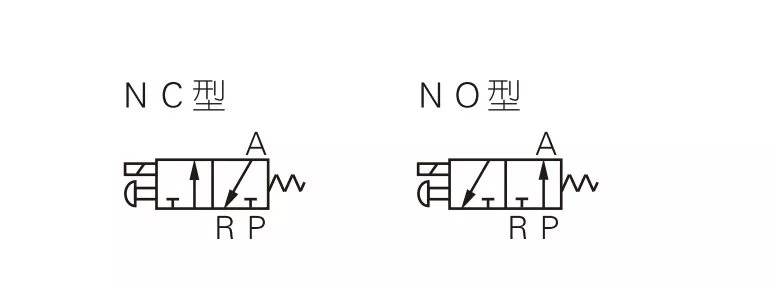

NC : normalement fermé
|
R: AC220V |
Vide : VOTRE type |
Vide : G
|
|
|
|
|
|
|
NON : normalement ouvert |
B:DC24V |
I : Type de ligne |
T:NPT |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
E : AC24V |
|
|
|
|
|
|
|
|
|
-20 ~ 70 |
|
|
|
|
Modèle |
3V3-08 |
|
Support de travail |
Air (filtré par un filtre de 40 μm ou plus) |
|
Type d'acteur |
Action directe |
|
Taille du port* |
G1/4 |
|
Position et manière |
2 positions 3 voies |
|
Zone efficace |
11 mm²(Cv = 0,62) |
|
Lubrification |
Non requis |
|
Plage de pression de fonctionnement |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
Pression de preuve |
1,5 MPa (215 psi) |
|
Température de fonctionnement (℃) |
-20 ~ 70 |
|
Matériau du corps |
Alliage d'aluminium |
|
Tension standard |
AC220V AC110AC24V DC24V DC12V |
|
Plage de tension |
CA : ±15 % CC : ±10 % |
|
Consommation d'énergie |
CA : 10 VA CC : 6,5 W. |
|
Classe de protection |
IP65 (DIN40050) |
|
Qualité d'isolation |
Niveau B |
|
Type de connexion |
Type de prise DIN/Type de ligne |
|
Temps d'excitation minimum |
0,05 seconde |
|
Article |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Support de travail |
Air |
Air, eau, huile |
Air |
Air |
|
État initial : |
Caroline du Nord |
NC/NON |
NON/NF |
NON/NF |
|
Type d'actionnement |
Action directe |
Action directe |
Action directe |
Action directe |
|
Taille du port |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
Position et manière |
3 ports 2 positions |
2 ports 2 positions |
3 ports 2 positions |
3 ports 2 positions |
|
Lubrification |
Non requis |
Non requis |
Non requis |
Non requis |
|
Pression de service |
0 à 0,7 MPa |
0 à 0,7 MPa |
0 à 0,8 MPa |
0 à 0,8 MPa |
|
Pression de preuve |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
Taille de l'orifice |
φ1,2 mm |
φ2,5 mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm (grand débit d'air) |
Q : Quelle est la principale différence entre les électrovannes 3V2 et 3V3 ?
A : 3V2 : débit moyen, convient pour un petit système de contrôle pneumatique.
3V3 : haut débit, convient à plusieurs cylindres ou aux applications à haut débit.
Parameter
Q : Quelle est la taille de l’orifice de l’électrovanne 3V3 ?
3V3 大流量ソレノイド バルブは、直動設計の 2 ポジション 3 方向バルブで、パイロット操作のバルブよりも速い応答と高いスイッチング周波数を提供します。堅牢なアルミニウム合金ボディは大気流と高圧をサポートし、真空用途でも使用できます。ソレノイド コイルのオプションには DC12V、DC24V、AC110V、または AC220V が含まれており、安定した高感度の動作を保証します。
Q : Quels produits OLK 3V3 peut-il remplacer ?
R : OLK 3V3 peut remplacer les électrovannes de la série AIRTAC 3V3 avec la même fonction et des spécifications similaires.
