Valve de solénoïde 4v300 5 voies

Code de commande

4V

3

10

10

AC110V

Modèle

Code

type de soupape

taille du port

tension

Bobine à preuves d'explosion

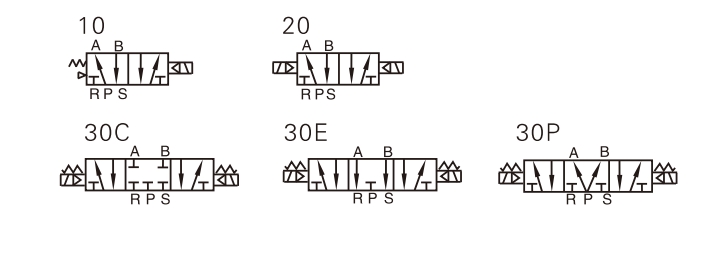

4V: Sports2 (3) Positionner Solenoïde

Série 3: 300

10: solénoïde unique 5/2

08: G1 / 4

AC220V

Non:Din type

20: Salle de solénoïde double 5/2

10: G3 / 8

Dc24v

I: Type de ligne

30c: Double solénoïde Vlave5 / 3way Centre fermé

AC110V

30E: Centre d'échappement VLAVE5 / 3WAY à double solénoïde

AC24V

30p: Centre de pression à double solénoïnome 5/3

Dc12v

Modèle

4V310-08 4V320-08

4V330-08 4V330E-08 4V330P-08

4V310-10 4V320-10

4V330C-10 4V330E-10 4V330P-10

Moyen de travail

Air （Filtre à travers un écran de filtre de plus de 40 μm）

Mode d'action

Type de pilote interne

taille du port

Entrée = outlet = port d'échappement = G1 / 4

Entrée = sortie == G1 / 8 Port d'échappement = G1 / 4

Zone transversale efficace

25 mm² （CV = 1,4）

18,0 mm² （CV = 1）

30,0 mm² （CV = 1,68）

18,0 mm² （CV = 1,0）

Positions

Port 5/2

Port 5/3

Port 5/2

Port 5/2

Plage de pression

0,15-0,8 MPa (21-114PSI)

Pression de preuve

1,5 MPA (215psi)

Pression de travail

«-20-70 ℃

Matériau du corps

Alliage en aluminium

Lubrification

Pas besoin

Fréquence d'opération maximale

5 fois / seconde

3 fois / seconde

5 fois / seconde

3 fois / seconde

Poids

4V310-08: 310G 4V320-08: 400G

450 g

4V310-10: 310G 4V320-10: 400G

450 g
