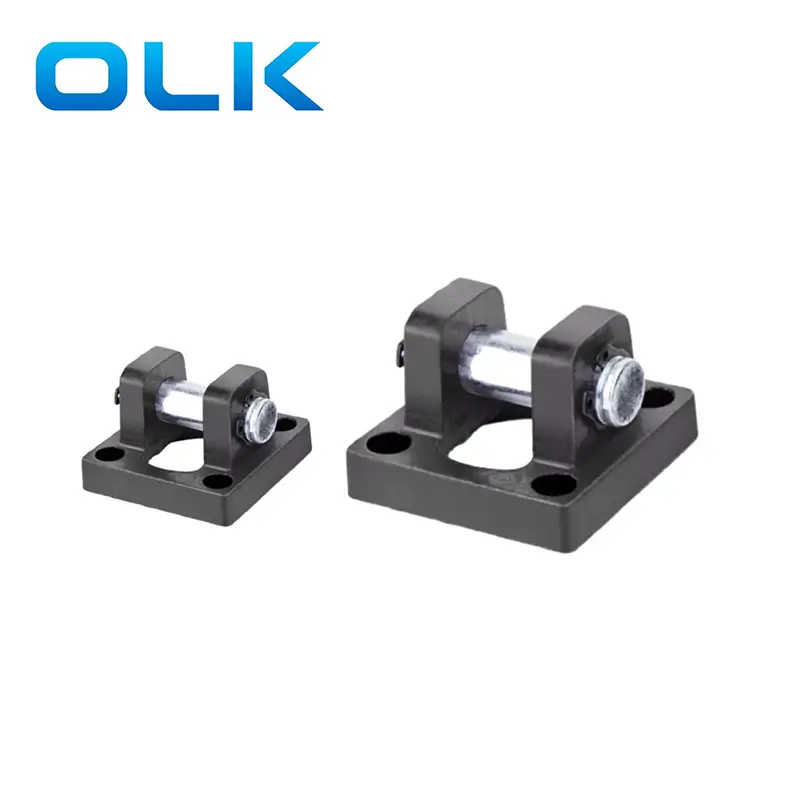

Olk Pneumatic Company Double Ear arrière montage CB Clevis Bracket de montage pour la série SC Série Pneumatic Cylinder.CB Clevis Bracket a double face avec une conception symétrique et centr. Systèmes de mouvement fréquent.
CB Clevis Mountting Bracket largement utilisé dans l'équipement d'impression, les machines alimentaires, les lignes d'emballage et d'autres appareils qui nécessitent des connexions flottantes à l'extrémité mobile.
|

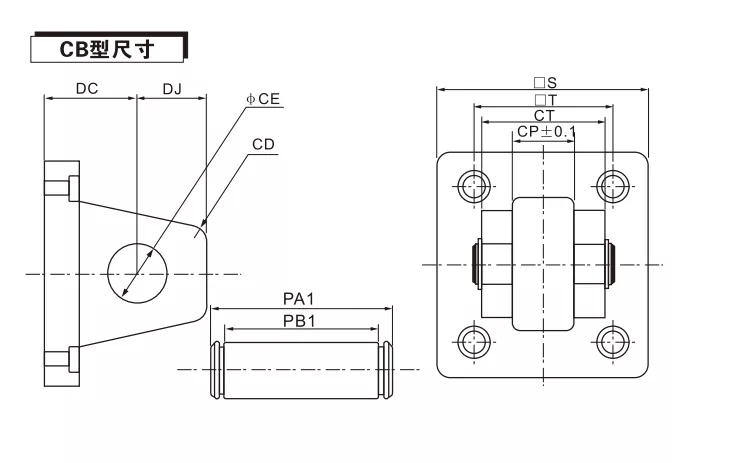

Code / diamètre d'alésage |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
CC |
19 |
19 |
19 |
19 |
32 |
32 |
50 |
55 |
60 |
|
CD. |
5 |
5 |
3 |
3 |
8 |
8 |
8 |
9 |
9 |
|
CE |
12 |
14 |
14 |
14 |
20 |
20 |
25 |
30 |
30 |
|
Cj |
13 |
13 |
15 |
15 |
21 |
21 |
31 |
35.5 |
36 |
|
CP |
16.3 |
20.3 |
20.3 |
20.3 |
32.3 |
32.3 |
70 |
90 |
90 |
|
Ct |
32 |
44 |
52 |
52 |
64 |
64 |
130 |
170 |
170 |
|
PA1 |
41 |
51.8 |
60.3 |
60.3 |
73.8 |
73.8 |
139 |
181 |
181 |
|
PB1 |
33.5 |
45.5 |
54 |
54 |
65.5 |
65.5 |
131.5 |
171.5 |
171.5 |
|
S |
48 |
50 |
62 |
75 |
94 |
112 |
140 |
180 |
220 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Quel cylindre pneumatique peut-il être utilisé sur le support de montage CB Clevis?
La position d'installation des quatre trous filetés est fixe et ne peut être utilisé que pour les cylindres SC,

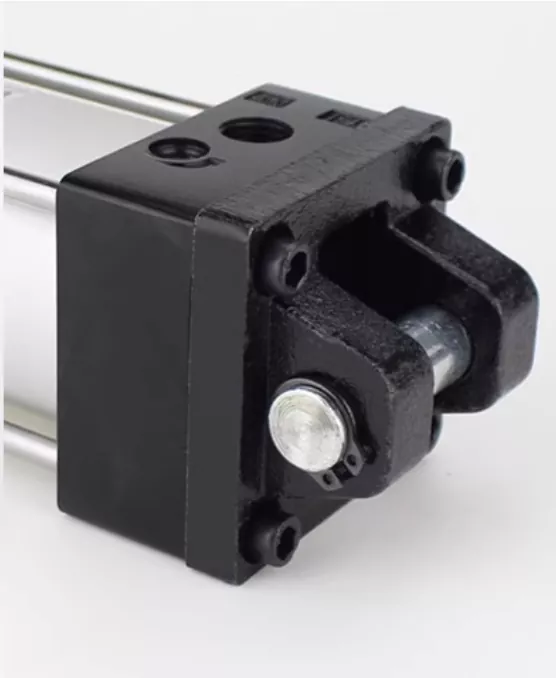

Comment installer un support CB Cylinder Clevis sur le cylindre SC?
Alignez quatre vis avec les quatre trous filetés au bas du cylindre SC, fixez leurs positions avec des vis et resserrez enfin chaque trou fileté en séquence
Quelle est la différence entre CA et CB?
CA Clevis est une chape simple, CB Clevis est une double voile.
Le support de montage CB Clevis comprend-il des vis?
Différentes spécifications du support CB Cylinder Clevis Utilisent différentes vis. Veuillez consulter les ventes pour des demandes et des devis spécifiques
