Support TCTC-M

Model:TC32

En tant que fabrication professionnelle du support TC / TC-M, vous pouvez être assuré d'acheter un support TC / TC-M de notre usine et OLK vous offrira le meilleur service après-vente et la livraison en temps opportun. Le support d'installation standard OLK pour le support de swing TC / TC-M moyen est en moulage par injection de fer haute résistance, et la surface est recouverte d'une technologie de zinc noire, qui n'est pas facile à rouiller et est résistante à la corrosion. Le support TC / TC-M est généralement installé en position centrale du cylindre pneumatique, et le support de montage TC peut être fixé à n'importe quelle position. Le cylindre à air peut se balancer autour de l'axe de l'oreille moyenne, ce qui convient aux cylindres de taille longue. La conception du support d'installation pour TC et TC-M est structurellement stable, garantit que le cylindre d'air ne secoue pas pendant le mouvement alternatif à grande vitesse.

envoyer une demande

Description du produit

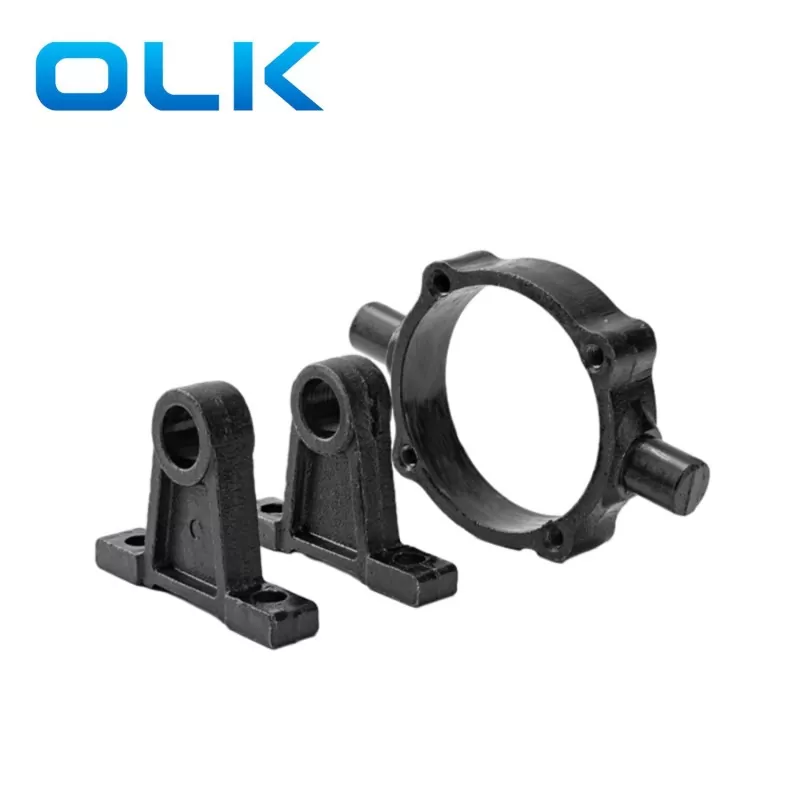

Comparé au support TC, le support de montage TC-M a deux bases de montage supplémentaires, et la structure du support TC-M est plus robuste, adaptée aux applications avec une fréquence de fonctionnement élevée ou une force motrice élevée.

Le swing de support de montage TC et TC-M a des caractéristiques de rotation à 360 °. TC / TC-M peut effectuer des mouvements de culbuteurs verticaux et ajuster le degré de mouvement de la liberté du cylindre, la combinaison pour les scénarios de travail tels que l'équipement d'emballage, les systèmes de tri, l'équipement d'assemblage, etc.

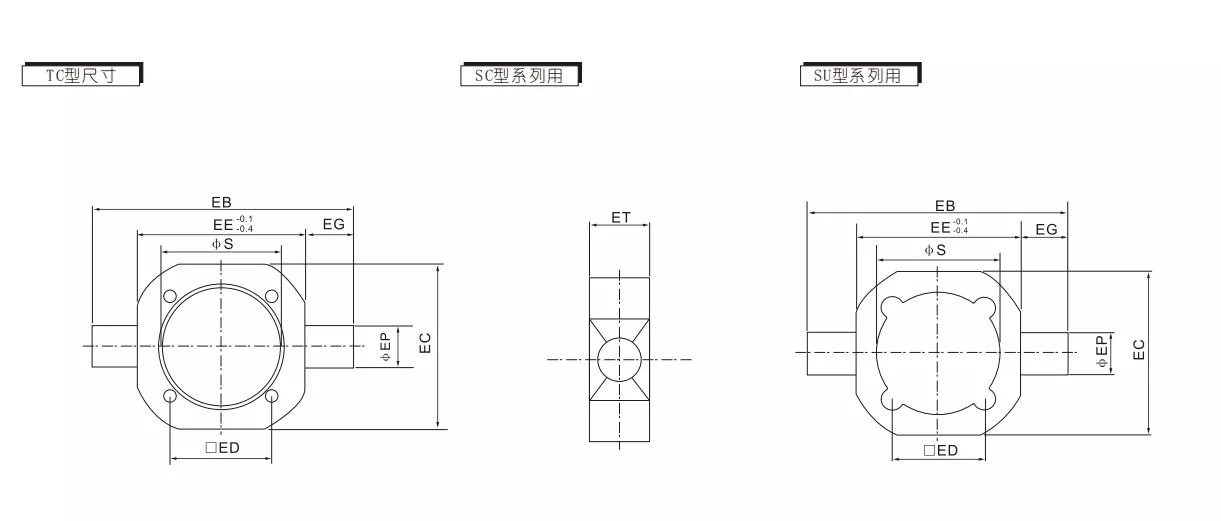

Données de dimension externe du support TC

Code / diamètre d'alésage	EB	CE	Élégant	De	Par exemple	EP	ET	S
40	113	63	37	63	25	25	30	45.5
50	126	76	47	76	25	25	30	55.5
63	138	88	56	88	25	25	30	68.5
80	164	114	70	114	25	25	35	87.5
100	182	132	84	132	25	25	40	107.5
125	210	153	110	155	24	30	40	134
160	270	199	140	199	35.5	32	44	172
200	320	245	175	245	37	32	50	218

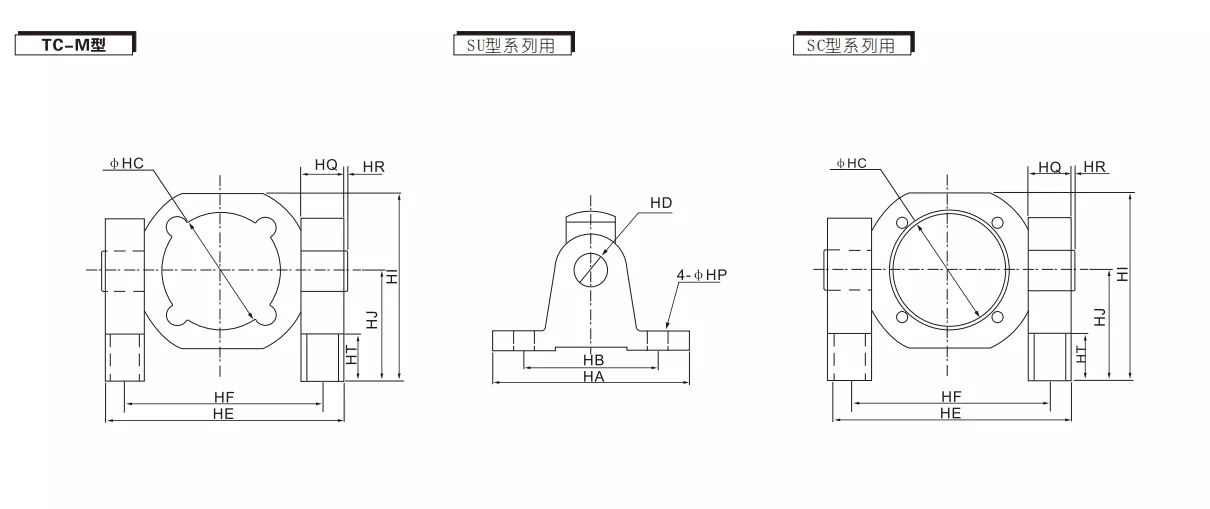

Données de dimension externe du support TC-M

Code / diamètre d'alésage	HA	HB	HC	HD	IL	HF	SALUT	HJ	Siège social	HEURE	HT	HP
40	110	80	45.5	22	109	86	81.5	50	23	2	12	12
50	110	80	45.5	22	122	99	88	50	23	2	12	12
63	110	80	68.5	22	134	111	94	50	23	2	12	12
80	120	85	87.5	22	160	137	127	70	23	2	14	14
100	120	85	107.5	22	178	155	136	70	23	2	14	14

FAQ:

Quelle est la différence entre les supports d'installation TC et TC-M?

Support TC: généralement un support d'installation standard, adapté aux besoins d'installation généraux.

Support TC-M: conçu comme un support d'installation amélioré, il peut être plus adapté à des environnements d'installation spécifiques ou fournir une prise en charge plus stable.

Quels sont les matériaux pour le support TC?

Le matériel de Olk Brand TC Bracket est en fer.

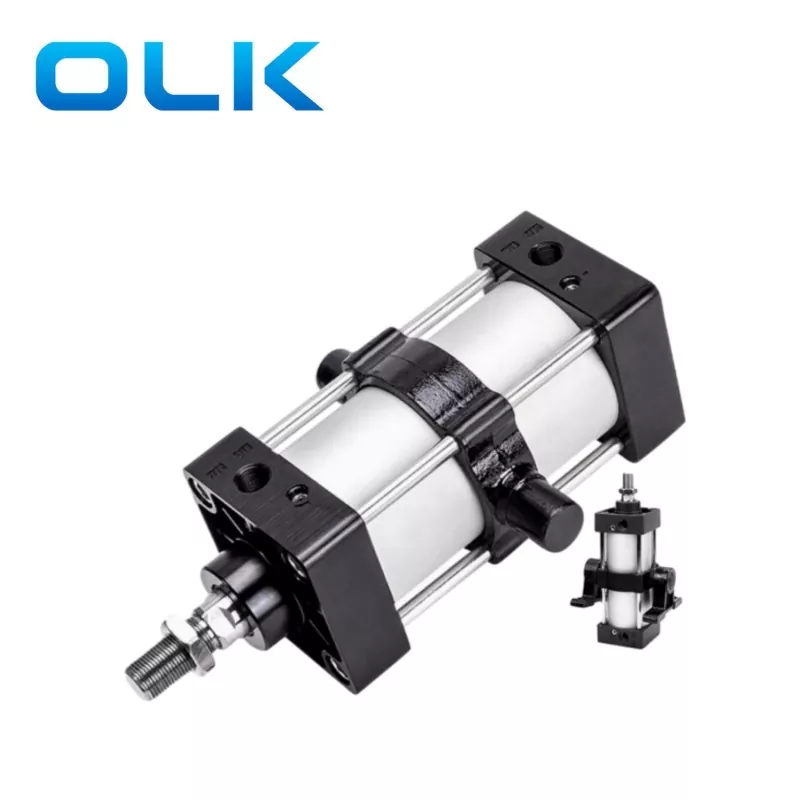

À quel cylindre est-il un costume de support TC / TC-M?

Suite du support de montage TC pour le cylindre pneumatique SC.
