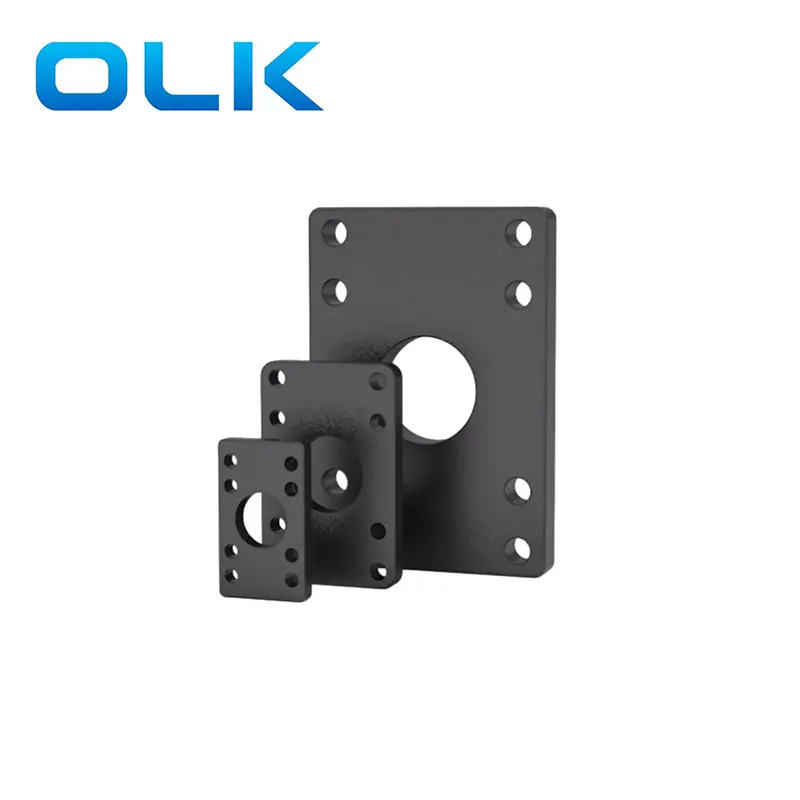

Le support FA Brise est un support de montage avant utilisé pour les cylindres pneumatiques standard de la série SC.

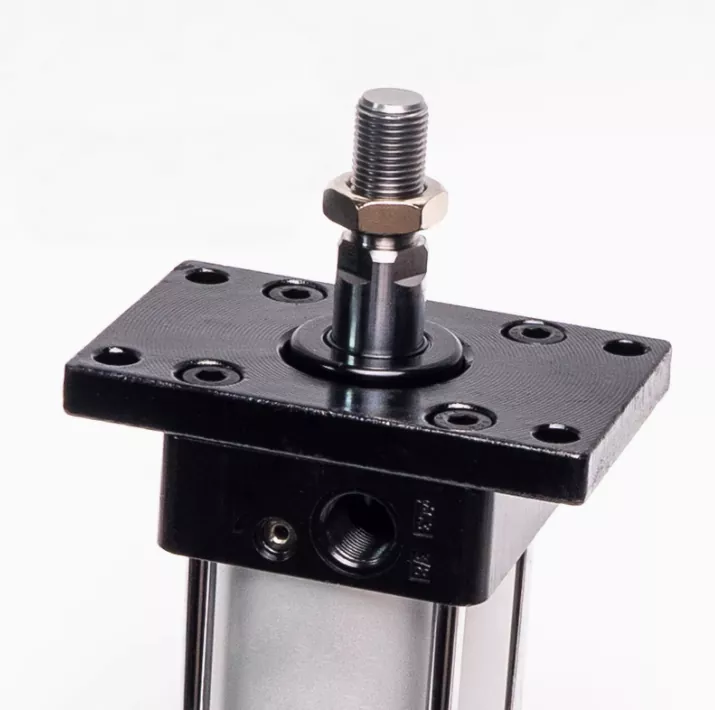

Le support de bride FA est un rectangle noir à plat avec des trous de montage, permettant au cylindre pneumatique de la série SC fixé en toute sécurité à la machine et à la surface à partir de l'extrémité non-ROD.
Application: En raison de l'adéquation du support de cylindre de bride FA-Front pour l'installation d'équipements avec des supports ou des bras robotiques à l'avant, et généralement sur le même plan que les trous d'installation des machines automatiques. Il existe donc plusieurs scénarios d'application typiques comme suit
Machines d'emballage: mouvements linéaires de position fixe avec contrôle précis des traits.
Équipement d'automatisation: montage stable pour les cylindres en positionnement vertical ou horizontal.
Manipulation des matériaux: utilisé dans les luminaires où le cylindre doit être solidement boulonné.
Stations d'usinage: pour appuyer sur des actions de pressage, de poussée ou de serrage qui nécessitent un mouvement latéral zéro.
Test des plates-formes et des unités de contrôle: où le positionnement rigide des cylindres est essentiel pour la répétabilité.
|
SC |
63 |
X |
50 |
- |
S |
- |
FA |
|
Cylindre pneumacit standard de la série SC |
Alésage |
|
accident vasculaire cérébral |
|
S ： magnétique |
|
FA: culasse avec un support de bride |
|
|
|
|
|
|
Vide: non |
|
|
|

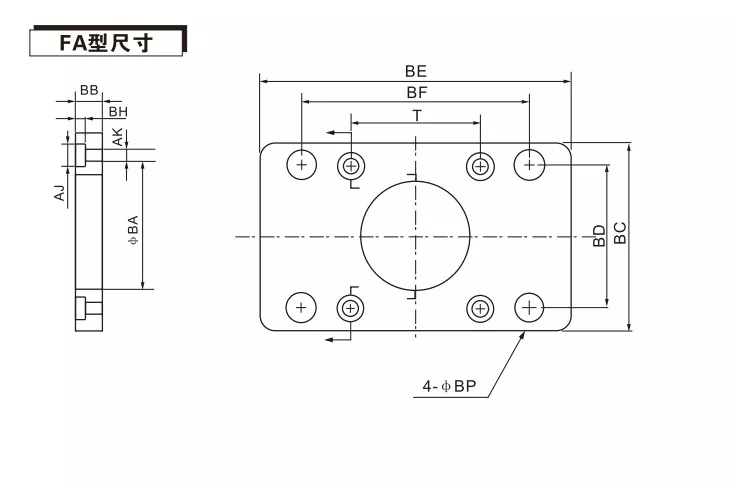

Code / diamètre d'alésage |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
Ba |
28.3 |
32.3 |
38.3 |
38.3 |
47.3 |
47.3 |
60.3 |
65.3 |
75.3 |
|
Bb |
10 |
10 |
10 |
12 |
16 |
16 |
20 |
20 |
25 |
|
Colombie-Britannique |
47 |
52 |
65 |
76 |
95 |
115 |
140 |
180 |
220 |
|
Bd |
33 |
36 |
47 |
56 |
70 |
84 |
90 |
115 |
135 |
|
ÊTRE |
72 |
84 |
104 |
116 |
143 |
162 |
224 |
280 |
320 |
|
Petit ami |
58 |
70 |
86 |
98 |
119 |
138 |
180 |
230 |
270 |
|
Bh |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
8 |
8 |
12 |
|
AJ |
10.5 |
10.5 |
10.5 |
13.5 |
16.6 |
16.6 |
19 |
25 |
25 |
|
Et |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
13 |
17 |
17 |
|
Bp |
7 |
7 |
9 |
9 |
11 |
11 |
16 |
18 |
22 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Le support de cylindre des brides avant FA peut-il être adapté à d'autres cylindres à utiliser?
Les trous d'installation de différents cylindres ont des positions différentes et les plaques de bride FA correspondantes doivent être utilisées. Cette plaque de bride de série FA ne peut être utilisée qu'avec des cylindres standard de la série SC.
Whtats le différent avec le support de bride OLK FA et la bride arrière FB？
Bride avant FA: connectez l'extrémité avant du cylindre à l'équipement, avec la tige de piston orientée vers l'extérieur pendant l'installation. Utilisé couramment dans l'équipement frontal et les scénarios de poussée de chargement.
Bride arrière FB: connectez l'extrémité arrière du cylindre à l'équipement et cachez le corps du cylindre derrière le support. Convient aux situations où le corps du cylindre doit être fixe et sa position maintenue.
