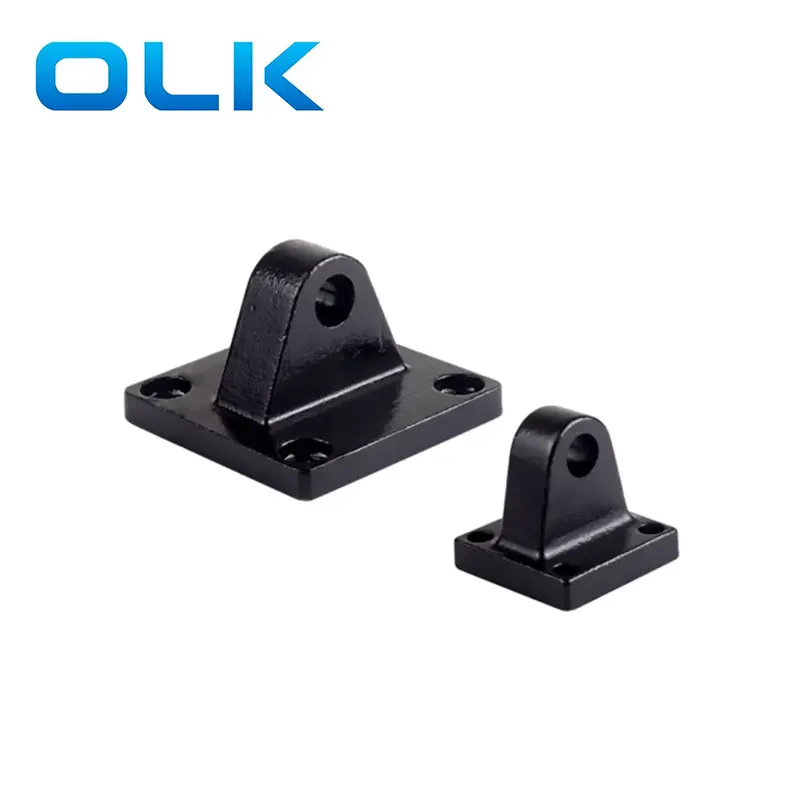

Bracket Olk Iron Ca Clevis utilisé dans le support de montage pneumatique standard de série SCRIEMENTS sur le côté de la queue du cylindre pneumatique SC, le support de Clevis Mount CA apparaît les types d'accessoires d'installation de prise en charge rotatifs, ce qui permet à la SC Cylinder Swing and Forth dans une certaine plage. Dans l'ensemble, CA convient plus aux situations avec un cylindre pneumatique de petite taille et des charges légères.
CA Bracket de montage arrière adapté aux scénarios d'application tels que l'équipement d'automatisation, les machines de travail du bois et les systèmes de convoyeurs qui nécessitent une installation articulée frontale.
|

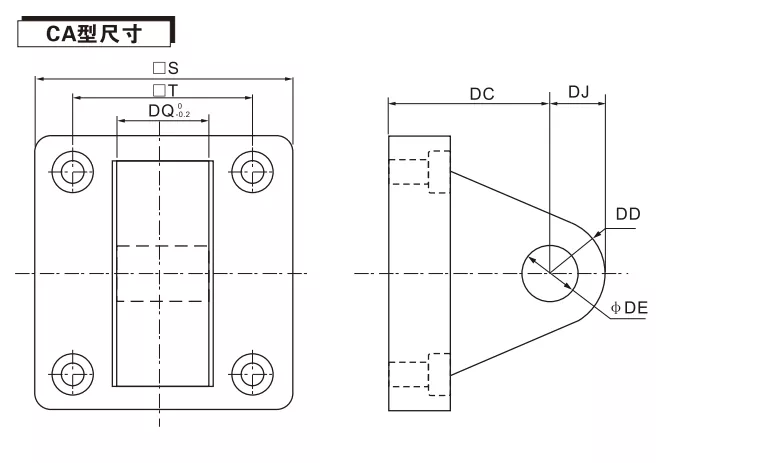

Code / diamètre d'alésage |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
S |
48 |
50 |
62 |
75 |
94 |
112 |
140 |
180 |
220 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
|
Dc |
34 |
34 |
34 |
34 |
48 |
48 |
50 |
55 |
60 |
|
Dd |
14 |
14 |
15 |
15 |
20 |
20 |
25 |
30 |
30 |
|
DE |
12 |
14 |
14 |
14 |
20 |
20 |
25 |
30 |
30 |
|
DJ |
14 |
14 |
15 |
15 |
20 |
20 |
33 |
35.5 |
37 |
|
Dq |
16 |
20 |
20 |
20 |
32 |
32 |
69.7 |
89.7 |
89.7 |
Quel cylindre pneumatique peut-il être utilisé sur le support CA Clevis?
La position d'installation des quatre trous filetés est fixe et ne peut être utilisé que pour les cylindres SC,

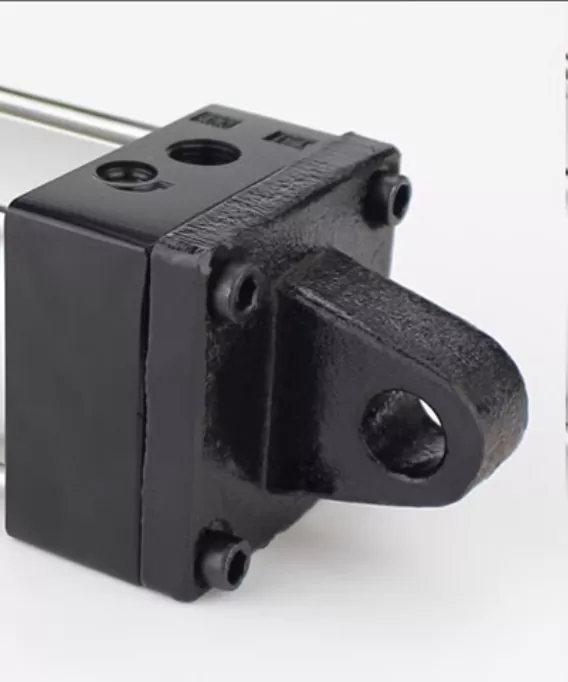

Comment installer un support CA-Cylinder Clevis sur le cylindre SC?
Alignez quatre vis avec les quatre trous filetés au bas du cylindre SC, fixez leurs positions avec des vis et resserrez enfin chaque trou fileté en séquence
Quelle est la différence entre CA et CB?
Les deux appartiennent aux composants de montage inférieurs des cylindres SC, avec seulement des différences de structure et d'utilisation.
Dans quelles conditions de travail choisissons-nous CA?
L'espace d'installation du cylindre est limité et si une méthode d'installation plus pratique est nécessaire, CA peut être recommandé.
