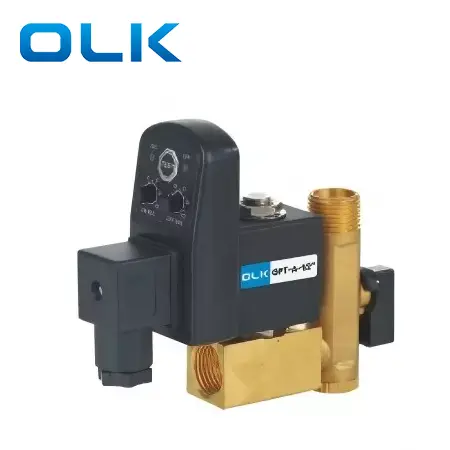

La structure divisée de la minuterie électronique OLK OPT-A à vidange automatique convient aux espaces d'installation étroits et offre une direction de montage flexible. La section surélevée filetée au milieu est le port de connexion au corps de la vanne. La section la plus longue du corps de la vanne est l'orifice d'entrée et le côté lisse le plus court est la sortie de vidange.
OLK A-Type (conception séparée) et B-Type (conception articulée) ont la même fonction. La seule différence est la structure d'installation. Les deux versions conviennent aux compresseurs d'air, aux sécheurs d'air réfrigérés et aux systèmes d'air comprimé qui nécessitent une élimination fiable des condensats.
Conception séparée
Drainage chronométré

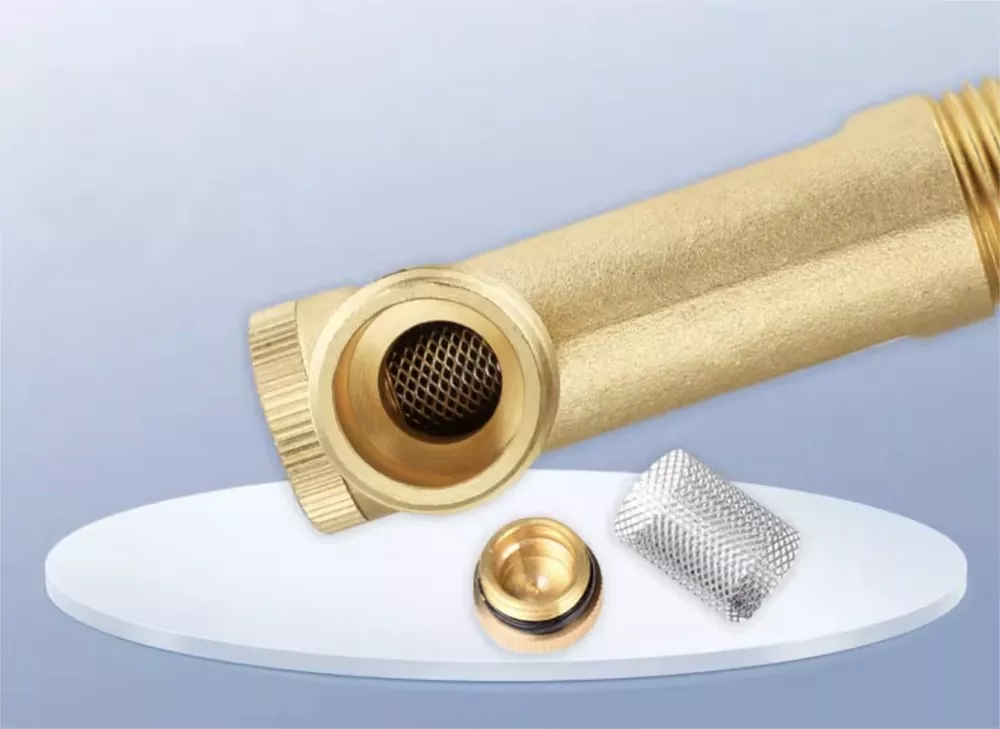

Écran filtrant intégré

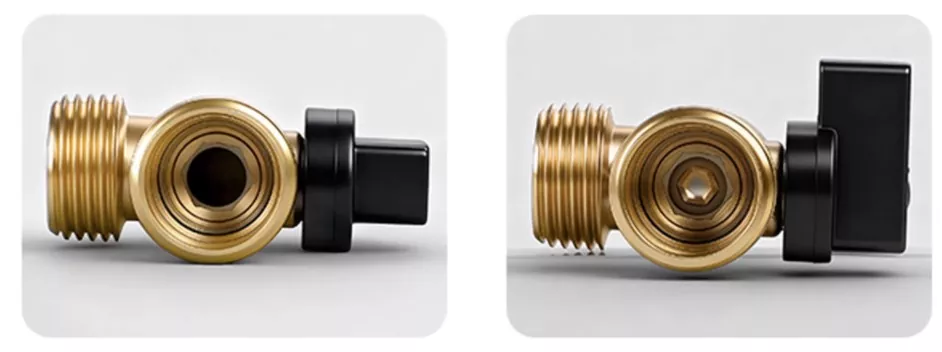

Arrêt manuel pour une double sécurité
G1/2≈20MM
|
Code de commande |
||
|
OPTER |
- |
A |
|
Modèle. |
|
Description |
|
Vanne de vidange automatique OPT 2/2 voies |
|
R : séparé |
|
|
|
B: articulé |
|
Article |
OPT-A / OPT-B |
|
Temps d'intervalle (OFF) |
0,5 à 45 minutes |
|
Temps de vidange (ON) |
0,5 à 10 secondes |
|
Bouton de test manuel |
Disponible, micro-interrupteur |
|
Tension d'alimentation |
24-240 V AC/DC 50/60 Hz (AC380 V en option sur demande) |
|
Consommation actuelle |
Max. 4 mA |
|
Température ambiante |
-40°C à +60°C |
|
Classe de protection |
IP65 (lorsqu'il est correctement installé) |
|
Matériau du boîtier |
Plastique ABS ignifuge |
|

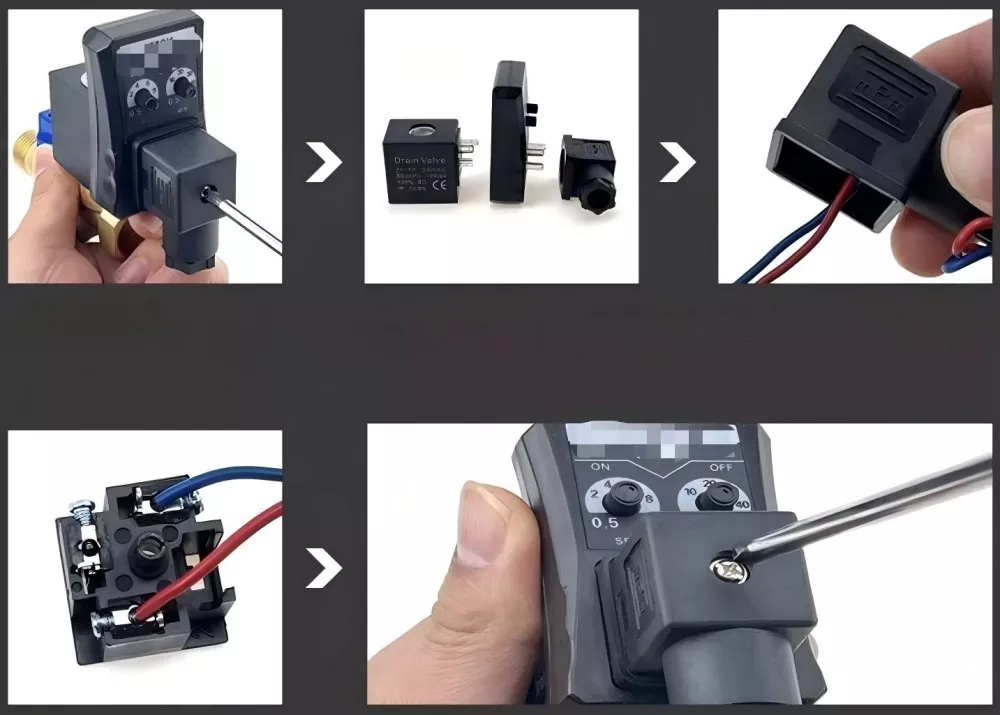

Connexion électrique |
DIN43650A |
|
Voyant lumineux |
Indicateur LED pour marche/arrêt |
|
Article |
OPT-A |
OPT-B |
||
|
Taper |
Vanne à action directe 2/2 voies |
|||
|

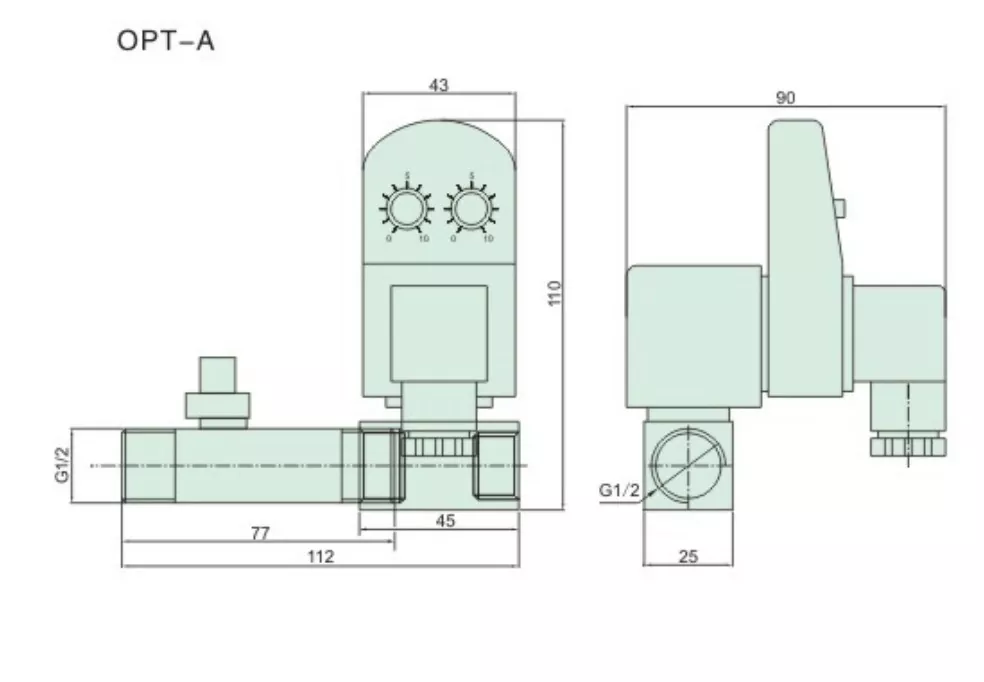

Taille du port d'entrée/sortie |
G1/2(≈20mm) |
Entrée : G1/2 mâle, Sortie : G1/2 femelle (≈20 mm) |
||
|
Poids |
506g |
440g |
||
|
Max. Pression de service |
1,0 MPa |
|||
|
Température ambiante min/max. |
2°C / 55°C |
|||
|
Max. Température moyenne |
90°C |
|||
|
Matériau du corps de vanne |
Laiton (Version en acier inoxydable disponible sur demande) |
Laiton |
||
|
Isolation |
Classe H |
|||
|
Classe de protection |
IP65 (lorsqu'il est correctement installé) |
|||
|
Tension |
DC24V, AC220V |
|||
|
Tolérance de tension |
±10% |
|||
Le temps de drainage de l’OPT-A peut-il être ajusté ?
Le temps de drainage et le temps d'intervalle peuvent être ajustés
Quelle est la différence entre la vidange automatique à minuterie électronique OPT-A et une vidange automatique AD standard ?
OPT est un drainage électronique temporisé et AD est un drainage mécanique à bille flottante.
