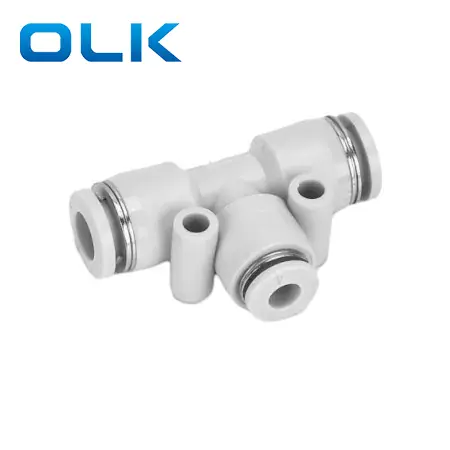

Le t-shirt PE Union Push in Adapte est un raccord en forme de T utilisé pour diviser ou combiner le flux d'air dans les systèmes pneumatiques.
Il relie trois tubes du même diamètre extérieur, offrant une connexion sécurisée et étanche dans toutes les directions.
|
Pe |
8 |
|
Modèle |
Taille du tube (métrique) |
|
Ajustement de la série PE |
4: 4 mm |
|
|
6: 6 mm |
|
|
8: 8 mm |
|
|
10: 10 mm |
|
|
12: 12 mm |
|
|
14: 14 mm |
|
|
16: 16 mm |
|
Fluide |
Air / eau (conditionnel) / vide |
|
Pression de fonctionnement |
0-1.0MPA |
|
Pression de vide |
-100kpa (10 Torr) |
|
Température de fonctionnement |
-10-60 ℃ |
|
Matériel |
Nylon (PA), polyuréthane (PU) |
|
Raccord de tube de pouce |
Ajustement Metrictube |

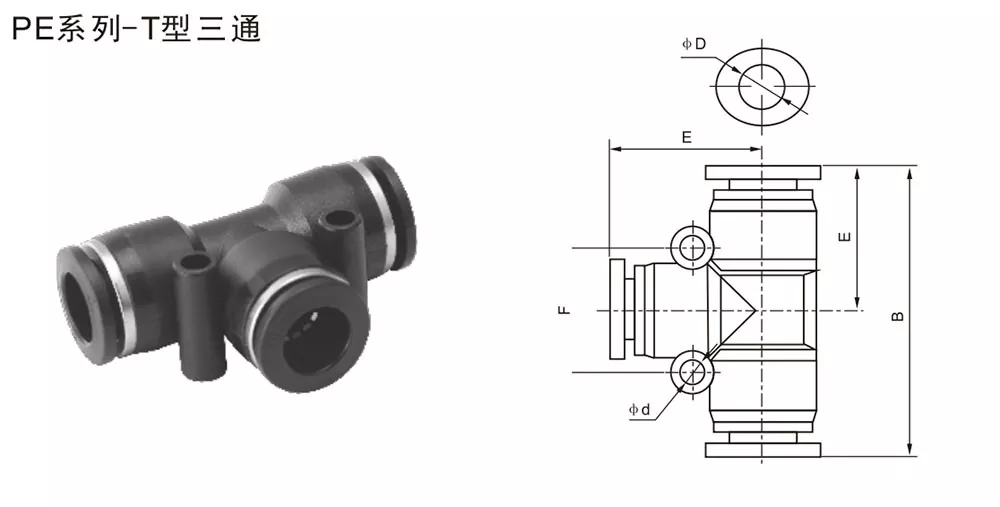

φd |
B |
E |
F |
φd |
|
PE5 / 32 |
PE-4 |
4 |
36.6 |
18.3 |
/ |
/ |
|
PE1 / 4 |
PE-6 |
6 |
41 |
20.5 |
16 |
3.5 |
|
PE5 / 16 |
PE-8 |
8 |
46 |
23 |
20 |
4.5 |
|
PE3 / 8 |
PE-10 |
10 |
56.6 |
28.3 |
24 |
4.5 |
|
PE1 / 2 |
PE-12 |
12 |
58.6 |
29.3 |
27.7 |
5 |
|
|
PE-14 |
14 |
60.8 |
30.4 |
25.8 |
4 |
|
|
PE-16 |
16 |
69 |
34.5 |
33 |
4 |
|
Référence de conversion de la taille du thread impérial commune |
||
|
Taille impériale |
Env. Métrique (mm) |
Formule de conversion |
|
1/8 |
3,2 mm |
1 ÷ 8 × 25,4 = 3,175 |
|
5/32 |
3,97 mm |
5 ÷ 32 × 25,4 = 3,97 |
|
1/4 |
6,35 mm |
1 ÷ 4 × 25,4 = 6,35 |
|
5/16 |
7,94 mm |
5 ÷ 16 × 25,4 = 7,94 |
|
3/8 |
9,53 mm |
3 ÷ 8 × 25,4 = 9,53 |
|
1/2 |
12.7 mm |
1 ÷ 2 × 25,4 = 12,7 |
