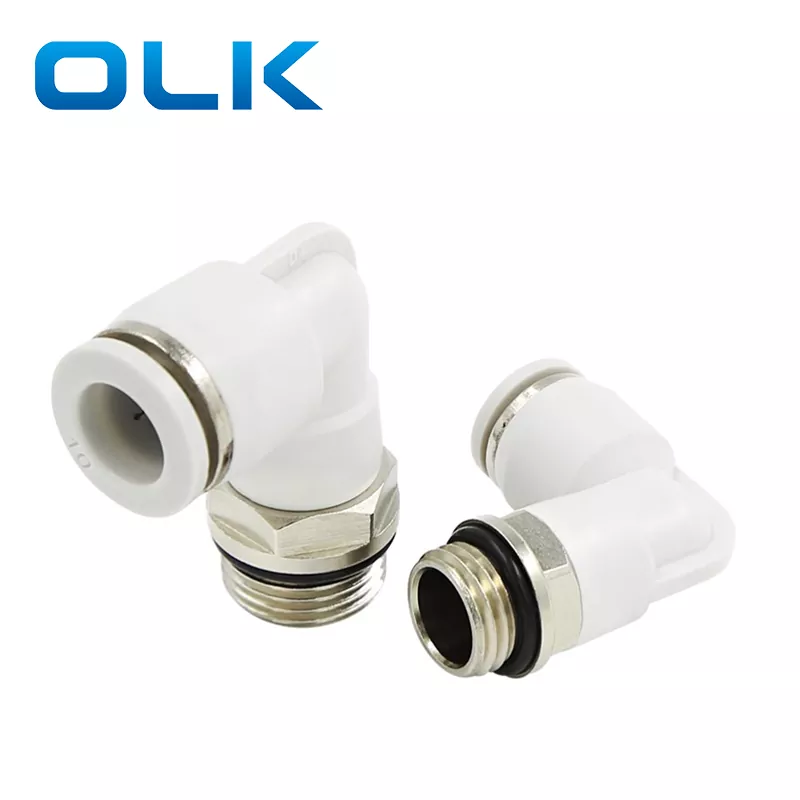

Black,White,BlueLe raccord de tube à pression coudé mâle PL-G est un connecteur coudé à 90 degrés et un filetage G idéal pour une utilisation dans des espaces confinés ou lorsque la redirection des tubes est nécessaire. Équipé de bagues d'étanchéité pour empêcher les fuites d'air ou de fluide.
Caractéristiques du produit : structure compacte, adaptée aux petits espaces ; conception de direction à angle droit, pratique pour le câblage trachéal
|

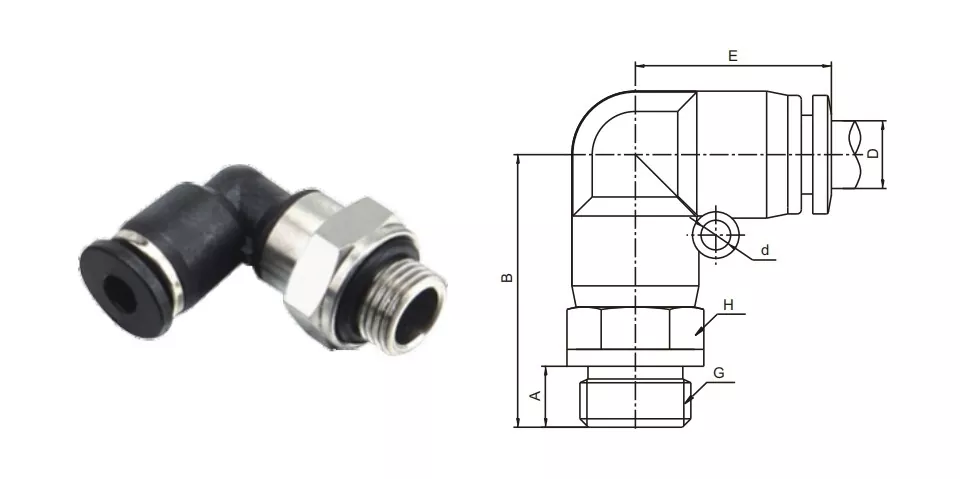

Code de commande |
|||
|
PL |
8 |
-- |
G01 |
|
Modèle |
Taille du tube (métrique) |
|
Type de filetage (filetage de tube droit 55°) |
|
|
4:4mm |
|
01:G1/8 |
|
|
6:6mm |
|
02:G1/4 |
|
|
8:8mm |
|
03:G3/8 |
|
|
10:10mm |
|
04:G1/2 |
|
|
12:12mm |
|
|
|
|
14:14mm |
|
|
|
|
16:16mm |
|
|
|
Fluide |
Air/eau (conditionnel)/vide |
|
Pression de service |
0-1.0Mpa |
|
Pression du vide |
-100Kpa (10 Torrs) |
|
Température de fonctionnement |
-10-60 ℃ |
|
Matériel |
NYLON (PA), polyuréthane (PU) |
|
|
D |
G |
A |
B |
E |
H |
d |
|
PL4-G01 |
4 |
G1/8 |
6 |
24 |
19.7 |
14 |
- |
|
PL4-G02 |
G1/4 |
8 |
25 |
19.7 |
17 |
- |
|
|
PL6-G01 |
6 |
G1/8 |
6 |
24 |
20.8 |
14 |
3.5 |
|
PL6-G02 |
G1/4 |
8 |
25 |
20.8 |
17 |
3.5 |
|
|
PL6-G03 |
G3/8 |
10 |
25 |
20.8 |
20 |
3.5 |
|
|
PL6-G04 |
G1/2 |
12 |
25 |
20.8 |
24 |
3.5 |
|
|
PL8-G01 |
8 |
G1/8 |
6 |
25 |
23.5 |
14 |
4.5 |
|
PL8-G02 |
G1/4 |
8 |
25 |
23.5 |
17 |
4.5 |
|
|
PL8-G03 |
G3/8 |
10 |
26 |
23.5 |
20 |
4.5 |
|
|
PL8-G04 |
G1/2 |
12 |
29 |
23.5 |
24 |
4.5 |
|
|
PL10-G01 |
10 |
G1/8 |
6 |
29 |
27.4 |
14 |
4.5 |
|
PL10-G02 |
G1/4 |
8 |
29 |
27.4 |
17 |
4.5 |
|
|
PL10-G03 |
G3/8 |
10 |
30 |
27.4 |
20 |
4.5 |
|
|
PL10-G04 |
G1/2 |
12 |
31 |
27.4 |
24 |
4.5 |
|
|
PL12-G02 |
12 |
G1/4 |
8 |
31 |
30.3 |
17 |
5 |
|
PL12-G03 |
G3/8 |
10 |
33 |
30.3 |
20 |
5 |
|
|
PL12-G04 |
G1/2 |
12 |
33 |
30.3 |
24 |
5 |
|
|
PL16-G03 |
16 |
G3/8 |
10 |
43 |
34 |
24 |
4 |
|
PL16-G04 |
G1/2 |
12 |
45 |
34 |
24 |
4 |
|
Nom/type |
Description de la structure de l'interface |
|
Coude PC |
Le joint de tuyau est plié à un angle de 90° et l'autre extrémité est filetée intérieurement. |
|
Coude PL |
Une extrémité est insérée et l'autre extrémité a un filetage externe de 90° |
|
Coude PV |
Les deux extrémités sont du type à insertion de tube, avec un coude à 90° |
De quel matériau est fait le connecteur PL ?
cuivre
Quels sont les noms des pièces du raccord de tube de raccordement ?

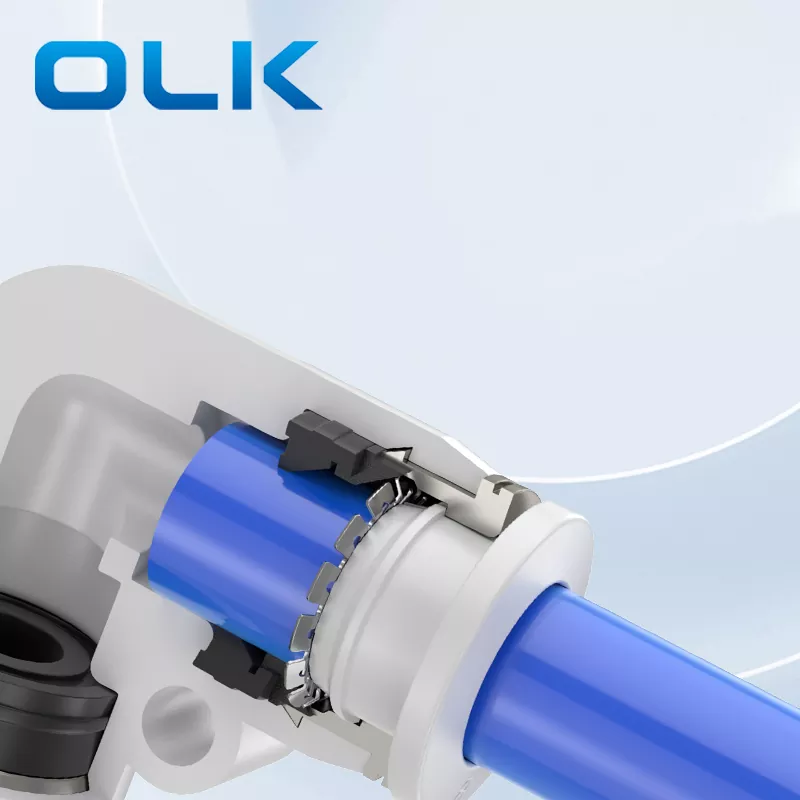

Structure interne du raccord de tube à connexion rapide : déverrouillage, jeu de cartes en alliage de zinc, ressort de clip de verrouillage, manchon de verrouillage, bague d'étanchéité du fermoir, plastiques haute résistance
De quel type de thread PL s'agit-il ?
C'est un fil métrique, M représente.
Que signifie « coude » dans un raccord pneumatique ?
Raccord coudé : raccord pneumatique qui permet au tube de changer de direction, généralement à un angle de 90 degrés.
