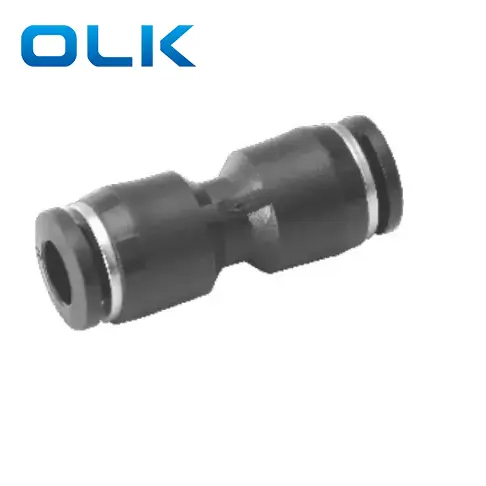

PU Union Straight Push in Tube Raccord est la conception des connecteurs push-to-connect pour une utilisation avec des tubes PU (polyuréthane) dans les systèmes pneumatiques.
Ils offrent une installation rapide, un scellage fort et un démontage facile, ce qui les rend idéaux pour les outils aériens, les cylindres et les équipements d'automatisation.
Disponible en différents types tels que le droit, le coude, le tee et la cloison, avec différentes tailles de fil pour s'adapter à un large éventail d'applications.
|
Code de commande |
|||
|
Puan |
8 |
- |
01 |
|
Modèle |
Taille du tube (métrique) |
|
Taille du tube (métrique) |
|
Ajustement de la série PU |
4: 4 mm |
|
4: 4 mm |
|
|
6: 6 mm |
|
6: 6 mm |
|
|
8: 8 mm |
|
8: 8 mm |
|
|
10: 10 mm |
|
10: 10 mm |
|
|
12: 12 mm |
|
12: 12 mm |
|
|
14: 14 mm |
|
14: 14 mm |
|
|
16: 16 mm |
|
16: 16 mm |
|
Fluide |
Air / eau (conditionnel) / vide |
|
Pression de fonctionnement |
0-1.0MPA |
|
Pression de vide |
-100kpa (10 Torr) |
|
Température de fonctionnement |
-10-60 ℃ |
|
Matériel |
Nylon (PA), polyuréthane (PU) |
|

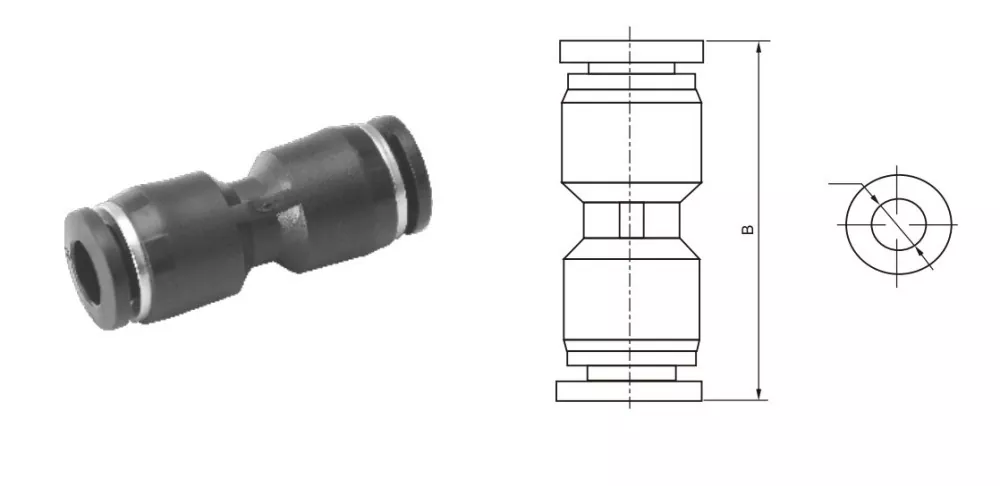

Raccord de tube de pouce |
Raccord de tube métrique |
FD1 |
B |
|
P5 / 32 |
PU-4 |
4 |
32.5 |
|
PU1 / 4 |
PU-6 |
6 |
35.5 |
|
P5 / 16 |
PU-8 |
8 |
38 |
|
PU3 / 8 |
PU-10 |
10 |
47 |
|
PU1 / 2 |
PU-12 |
12 |
47.5 |
|
|
PU-14 |
14 |
47.5 |
|
|
PU-16 |
16 |
67 |
|
Référence de conversion de la taille du thread impérial commune |
||
|
Taille impériale |
Env. Métrique (mm) |
Formule de conversion |
|
1/8 |
3,2 mm |
1 ÷ 8 × 25,4 = 3,175 |
|
5/32 |
3,97 mm |
5 ÷ 32 × 25,4 = 3,97 |
|
1/4 |
6,35 mm |
1 ÷ 4 × 25,4 = 6,35 |
|
5/16 |
7,94 mm |
5 ÷ 16 × 25,4 = 7,94 |
|
3/8 |
9,53 mm |
3 ÷ 8 × 25,4 = 9,53 |
|
1/2 |
12.7 mm |
1 ÷ 2 × 25,4 = 12,7 |
La différence entre les raccords PU et les raccords PG?
PU relie le même tuyau d'air des deux côtés, PG relie le tuyau d'air à différents diamètres des deux côtés
