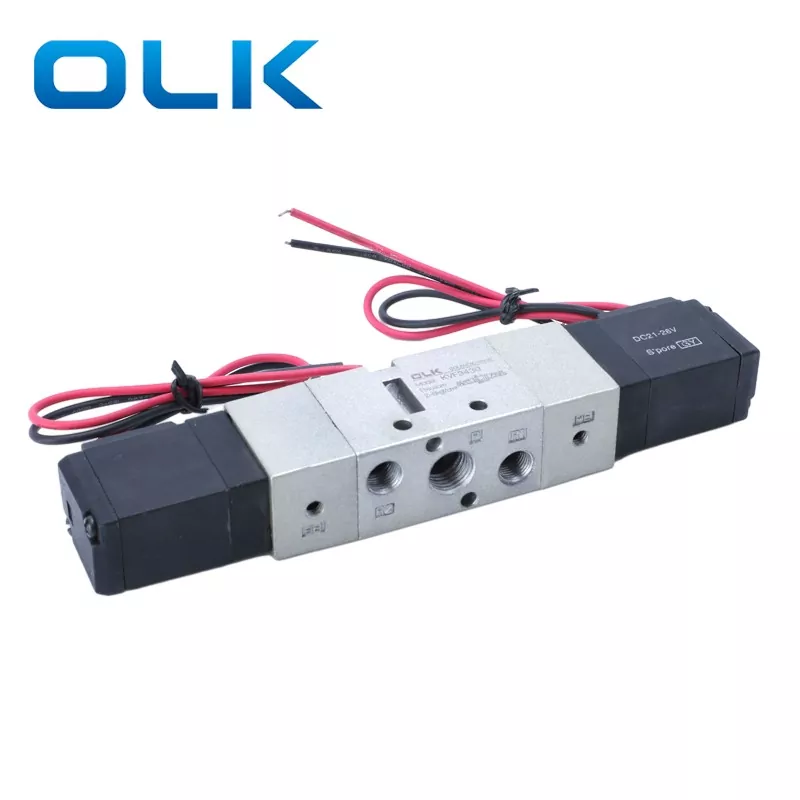

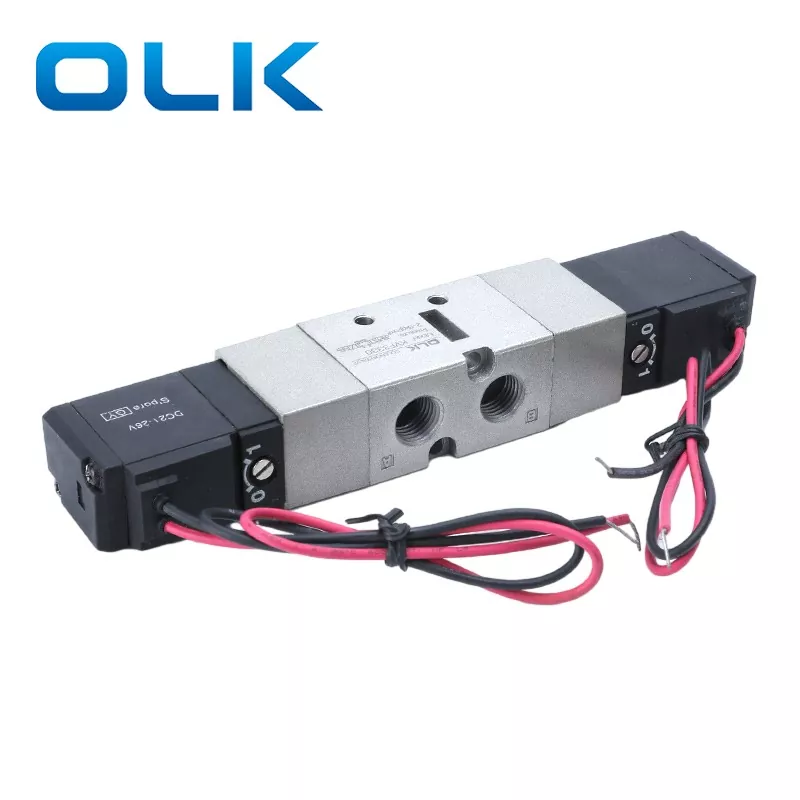

Électrovanne pilote interne VF3000 2 positions 5 voies et 3 positions 5 voies Type à tuyauterie directe
L'alésage de la bobine utilise un processus d'usinage spécial pour une faible friction, une faible pression de démarrage et une durée de vie plus longue. La grande taille du port fournit un débit d'air plus élevé, adapté à l'entraînement de cylindres moyens à grands ou de plusieurs actionneurs.
La conception modulaire permet le montage sur collecteur pour plusieurs vannes, une alimentation en air centralisée et une tuyauterie réduite. Les électrovannes des séries DS/VF 3000 et 5000 sont largement utilisées dans les systèmes de contrôle pneumatique à haut débit pour les lignes de production automatisées et les machines industrielles.
·Haut débit
·Tuyauterie / Modulaire / Gain de place
·Durabilité de qualité industrielle
|
Code de commande |
||||||
|
VF3 |
130 |
_ |
4 |
G |
B |
02 |
|
Modèle |
type de vanne |
|
tension |
type de ligne |
Manul |
taille du port |
|
Électrovanne VF3000 |

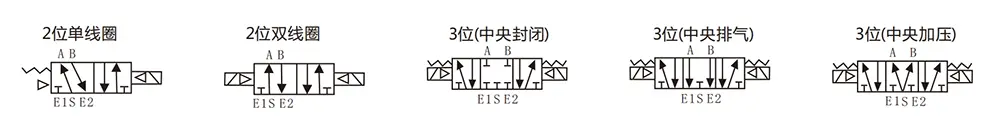

130 : solénoïde unique 5/2 voies |
|
3:110 VCA |
G:type de ligne |
|
02:PT1/4 |
|
|
230 : vanne double solénoïde 5/2 voies |
|
4 :220 VCA |
D: type Din |
|
|
|
|
330C: double électrovanne 5/3 voies centre fermé |
|
5 : 24 V CC |
DZ:DZ avec lumière |
|
|
|
|
430E: double électrovanne 5/3 voies centre d'échappement |
|
6 : 12 V CC |
|
|
|
|
|
530P : double électrovanne 5/3 voies centre de pression |
|
|
|
|
|
|
Spécifications communes |
|
|
Milieu de travail |
Air |
|
Température de réveil |
0-50 ℃ |
|
Lubrification |
Pas besoin |
|
Commande manuelle |
Type de verrouillage par tournevis |
|
Résistance aux chocs/vibrations |
30G/5G (8,3--2000 Hz) |
|
Enceinte |
Étanche à la poussière |
|
Modèle |
position |
bobine |
kgf/cm²(Mpa) |
Temps de réponse (ms) |
Max. Fréquence de fonctionnement |
taille du port |
Surface transversale efficace mm² (CV) |
kgf |
|
VF3130-□△B-02 |
2 postes |
action unique |
1,5～9(0,15～0,8) |
≤30 ms |
5 |
PT1/4 |
17,1(0,95) |
0.21 |
|

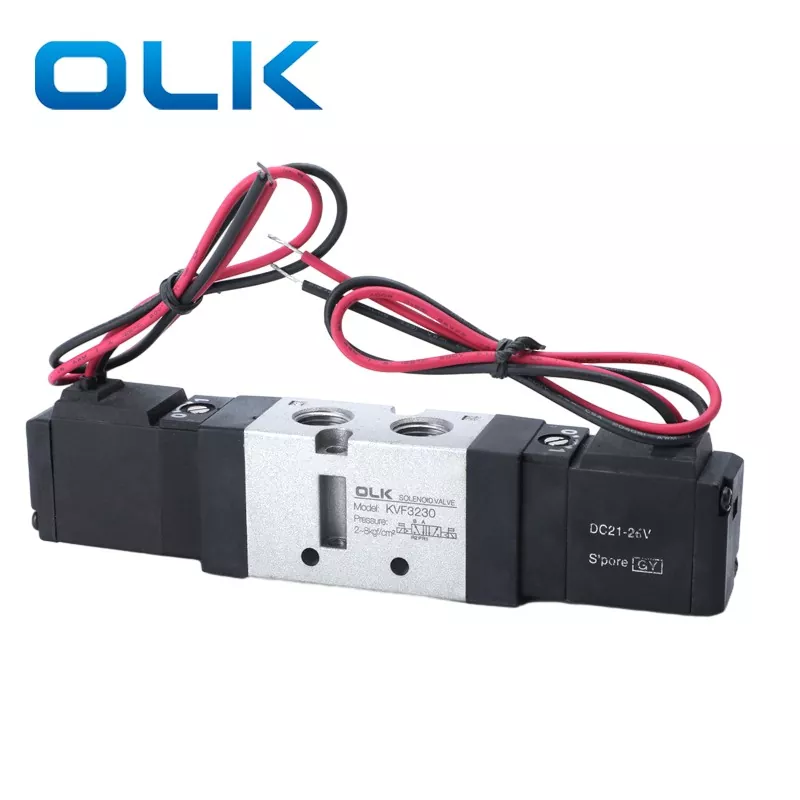

VF3230-□△B-02 |
2 postes |
double action |
1~9(0,1~0,9) |
≤30 ms |
5 |
PT1/4 |
17,1(0,95) |
0.29 |
|
VF3330-□△B-02 |
3 postes |
électrovanne double 5/3 voies centre fermé |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT1/4 |
13,5(0,75) |
0.42 |
|
VF3430-□△B-02 |
3 postes |
double électrovanne centre d'échappement 5/3 voies |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT1/4 |
17,1(0,95) |
0.42 |
|

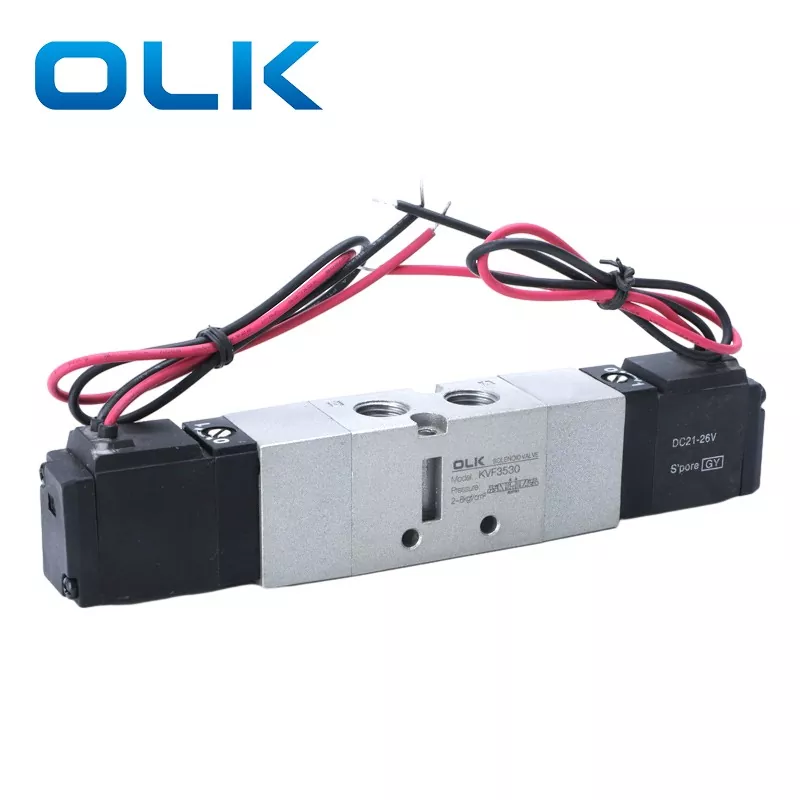

VF3530-□△B-02 |
3 postes |
électrovanne double 5/3 voies centre pression |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT1/4 |
16,2(0,9) |
0.42 |
Quel modèle DS3000/VF3000 peut-il remplacer ?
DS3000 peut remplacer TPC en Corée avec la même fonction, et VF 3000 peut remplacer SMC au Japon avec la même fonction
Quel est le diamètre de la buse de l'électrovanne DS3000/VF3000 5 voies ?
L'alésage du filetage DS3000/VF3000 est PT1/4.
