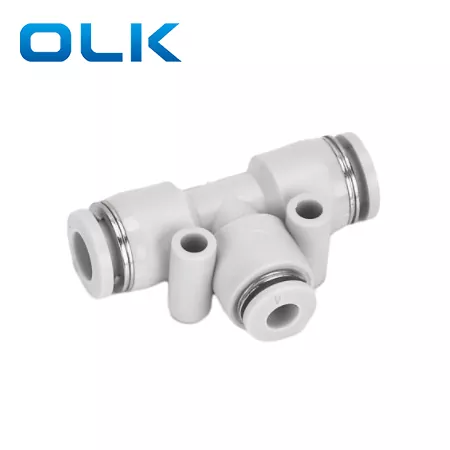

La série PEG est un ajustement de réducteur Tee Union, avec D1 plus grand que D2, conçu pour connecter les tuyaux principaux et branchies de différents diamètres. Le raccord de réducteur de réducteur de l'UPEG est livré avec un petit trou de montage pour une installation facile et sécurisée sur l'équipement ou les panneaux, économisant un espace d'installation.
D1 ＞ D2, adapté à différentes connexions de taille de tuyau
Petit trou de montage intégré pour la fixation rapide
Conception facile à push-in et à la sortie pour une installation rapide
Largement utilisé dans les systèmes pneumatiques et les équipements d'automatisation
|
CHEVILLE |
8 |
- |
6 |
|
Modèle |
Taille du tube (métrique) |
|
Taille du tube (métrique) |
|
Ajustement de la série PEG |
4: 4 mm |
|
4: 4 mm |
|
|
6: 6 mm |
|
6: 6 mm |
|
|
8: 8 mm |
|
8: 8 mm |
|
|
10: 10 mm |
|
10: 10 mm |
|
|
12: 12 mm |
|
12: 12 mm |
|
|
14: 14 mm |
|
14: 14 mm |
|
|
16: 16 mm |
|
16: 16 mm |
|
Fluide |
Air / eau (conditionnel) / vide |
|
Pression de fonctionnement |
0-1.0MPA |
|
Pression de vide |
-100kpa (10 Torr) |
|
Température de fonctionnement |
-10-60 ℃ |
|
Matériel |
Nylon (PA), polyuréthane (PU) |

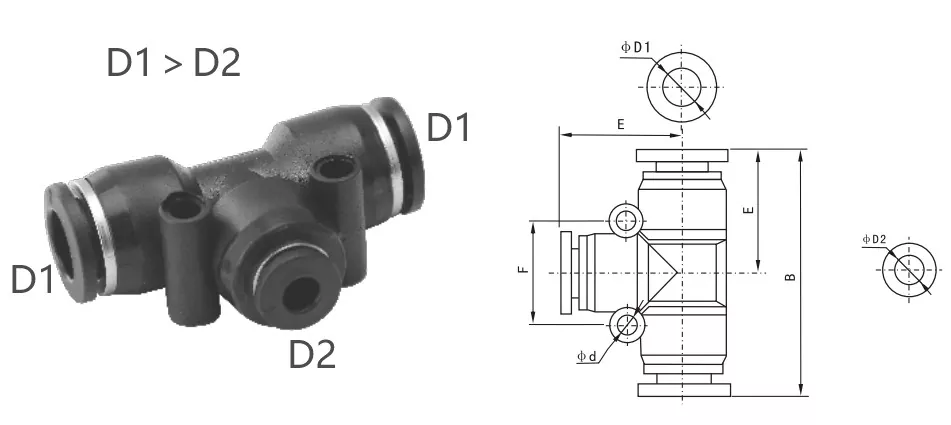

PEG réducteur Tee Union Ajustement Dimension Paramètres de dimension
|
Tube à pouces |
Tube métrique |
ϕd1 |
ϕd2 |
B (mm) |
E (mm) |
F (mm) |
ϕd (mm) |
|
Pen1 / 4-5/32 |
Pen6-4 |
6 |
4 |
41.2 |
20 |
14.9 |
3.5 |
|
Pen5 / 16-1 / 4 |
Pen8-6 |
8 |
6 |
45 |
18 |
22.8 |
4.5 |
|
Pen3 / 8-5 / 16 |
Pen10-8 |
10 |
8 |
51 |
24 |
19.8 |
4.5 |
|
Pen1 / 2-3 / 8 |
Pen12-10 |
12 |
10 |
59 |
28 |
24.5 |
5 |
|
Pen16-12 |
Pen16-12 |
16 |
12 |
69 |
34 |
32.2 |
4 |
|
Pen5 / 16-5/32 |
Pen8-4 |
8 |
4 |
46 |
18 |
20 |
4.5 |
|
Pen3 / 8-1 / 4 |
Pen10-6 |
10 |
6 |
57 |
26.8 |
23.8 |
4 |
|
Pen1 / 2-5/16 |
Pen12-8 |
12 |
8 |
59 |
27.8 |
27.6 |
5 |
Qu'est-ce qui est différent dans le raccord PE et le raccord de cheville?
Ajustement PE (Tee Union égal): Les trois tubes ont le même diamètre extérieur, adapté à la connexion de trois tubes pneumatiques de la même taille.
Ajustement du PEG (réducteur Tee Union): Les deux tubes latéraux sont plus grands que le tube central, conçu pour connecter différentes tailles de tube.
